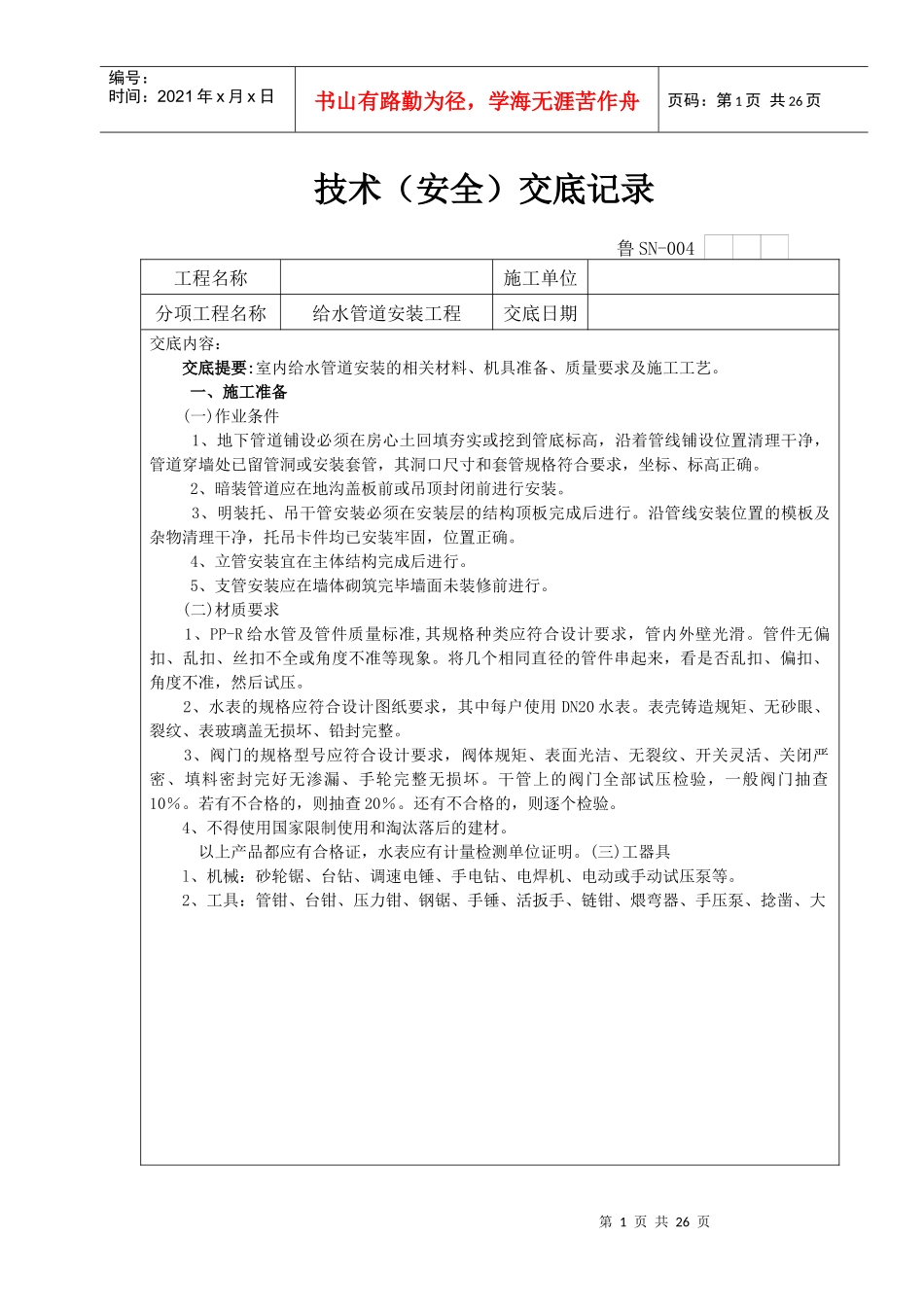

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页技术（安全）交底记录鲁SN-004工程名称施工单位分项工程名称给水管道安装工程交底日期交底内容：交底提要:室内给水管道安装的相关材料、机具准备、质量要求及施工工艺。一、施工准备(一)作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。4、立管安装宜在主体结构完成后进行。5、支管安装应在墙体砌筑完毕墙面未装修前进行。(二)材质要求1、PP-R给水管及管件质量标准,其规格种类应符合设计要求，管内外壁光滑。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。2、水表的规格应符合设计图纸要求，其中每户使用DN20水表。表壳铸造规矩、无砂眼、裂纹、表玻璃盖无损坏、铅封完整。3、阀门的规格型号应符合设计要求，阀体规矩、表面光洁、无裂纹、开关灵活、关闭严密、填料密封完好无渗漏、手轮完整无损坏。干管上的阀门全部试压检验，一般阀门抽查10％。若有不合格的，则抽查20％。还有不合格的，则逐个检验。4、不得使用国家限制使用和淘汰落后的建材。以上产品都应有合格证，水表应有计量检测单位证明。(三)工器具l、机械：砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。2、工具：管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术（安全）交底记录鲁SN-004工程名称施工单位分项工程名称给水管道安装工程交底日期第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页交底内容：锤、断管器、射钉枪、倒链、电气焊等工具。3、其它：水平尺、线坠、钢卷尺、小线、压力表等。二、质量要求(一)主控项目1、室内给水管道的水压试验必须符合设计要求。当NS-I-未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。2、给水系统交付使用前必须进行通水试验并做好记录。3、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检查，符合国家《生活饮用水标准》方可使用。4、室内直埋给水管道(塑料管道和复合管道除外)应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。(二)一般项目1、给水引入管与排水排出管的水平净距不得小于lm。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。2、给水水平管道应有2‰-5‰的坡度坡向泄水装置。3、管道的支、吊架安装应平整牢固，其间距应符合设计及规范的规定。4、给水管道和阀门安装的允许偏差应符合设计及规范的规定.三、工艺流程安装准备预制加工干管安装立管安装支管管道试压管道防腐和保温管道冲洗通水试验.四、操作工艺(一)安装准备认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽项目专业技术负责人：交底人：接受人：山东省建设工程质量监督总站监制技术（安全）交底记录鲁SN-004第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页工程名称施工单位分项工程名称给水管道安装工程交底日期交底内容：商记录。根据施工方案决定的施工方法作好准备工作。(二)干管安装：l、给水PP-R管道安装室内给水管采用PP-R管，热熔连接，热熔时，先将管材和配件粘附的其它异物情除干净，加热时不要过度，防止管材厚度变薄，在配件变形，引发漏水现象。埋地干管...
