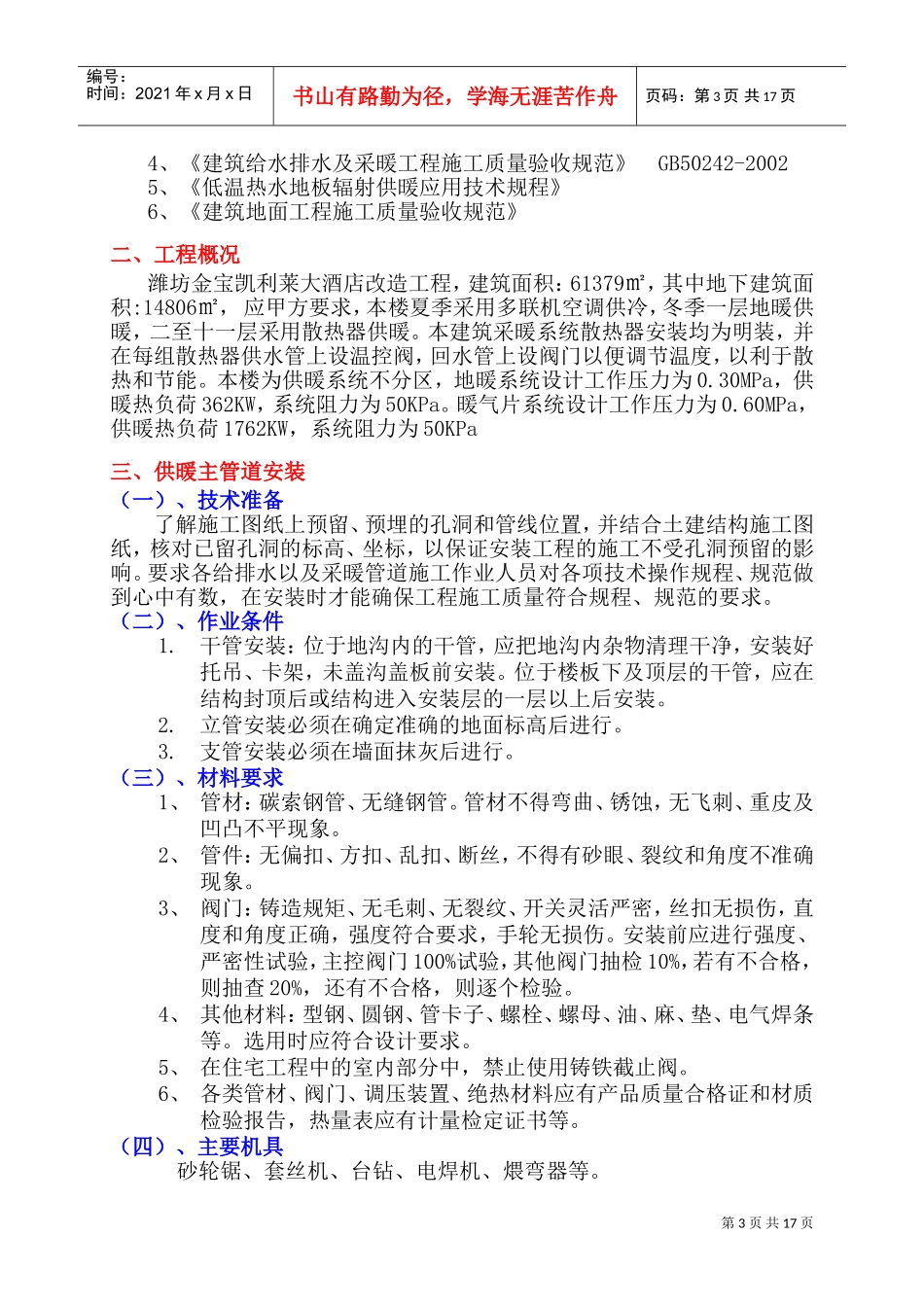

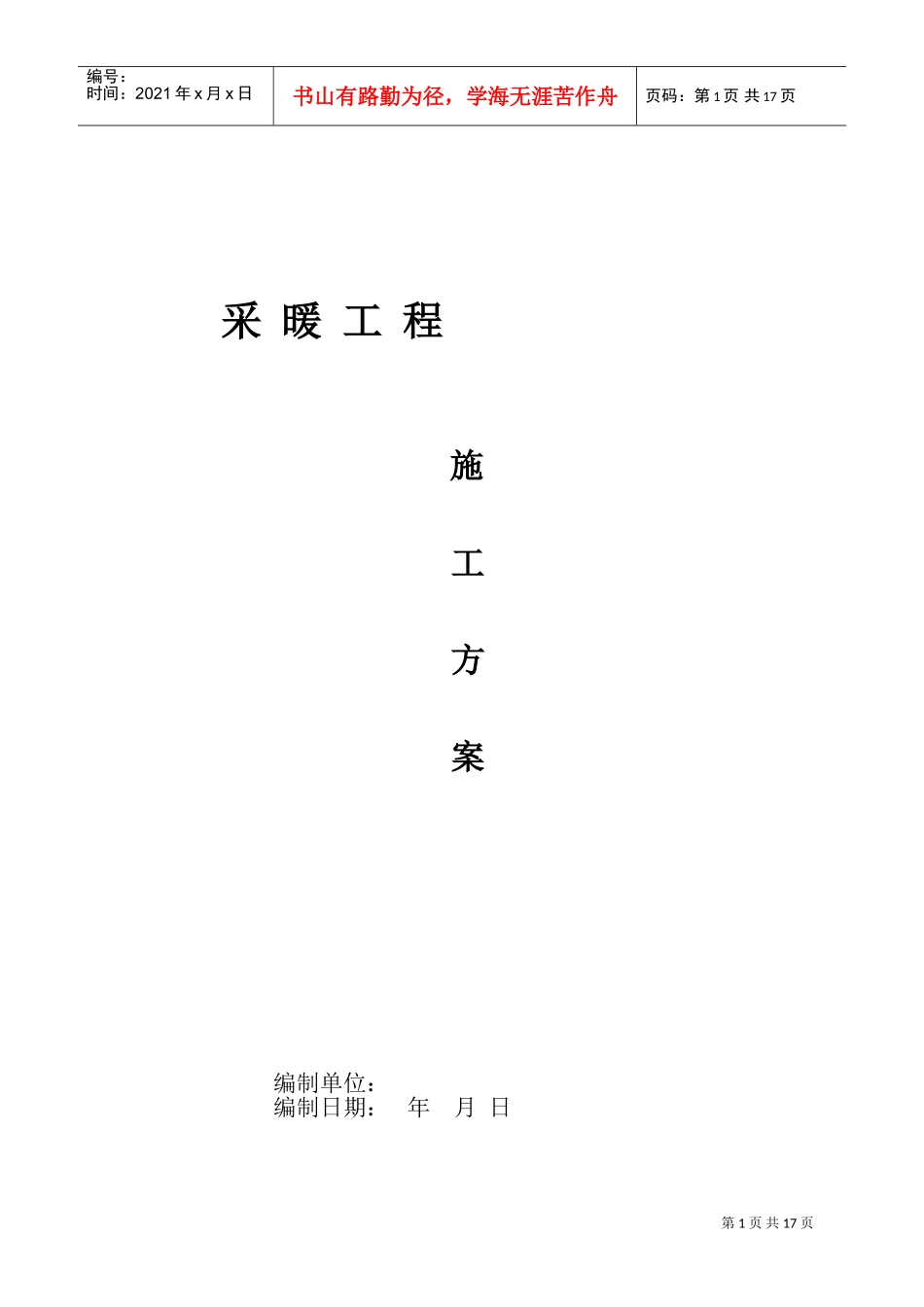

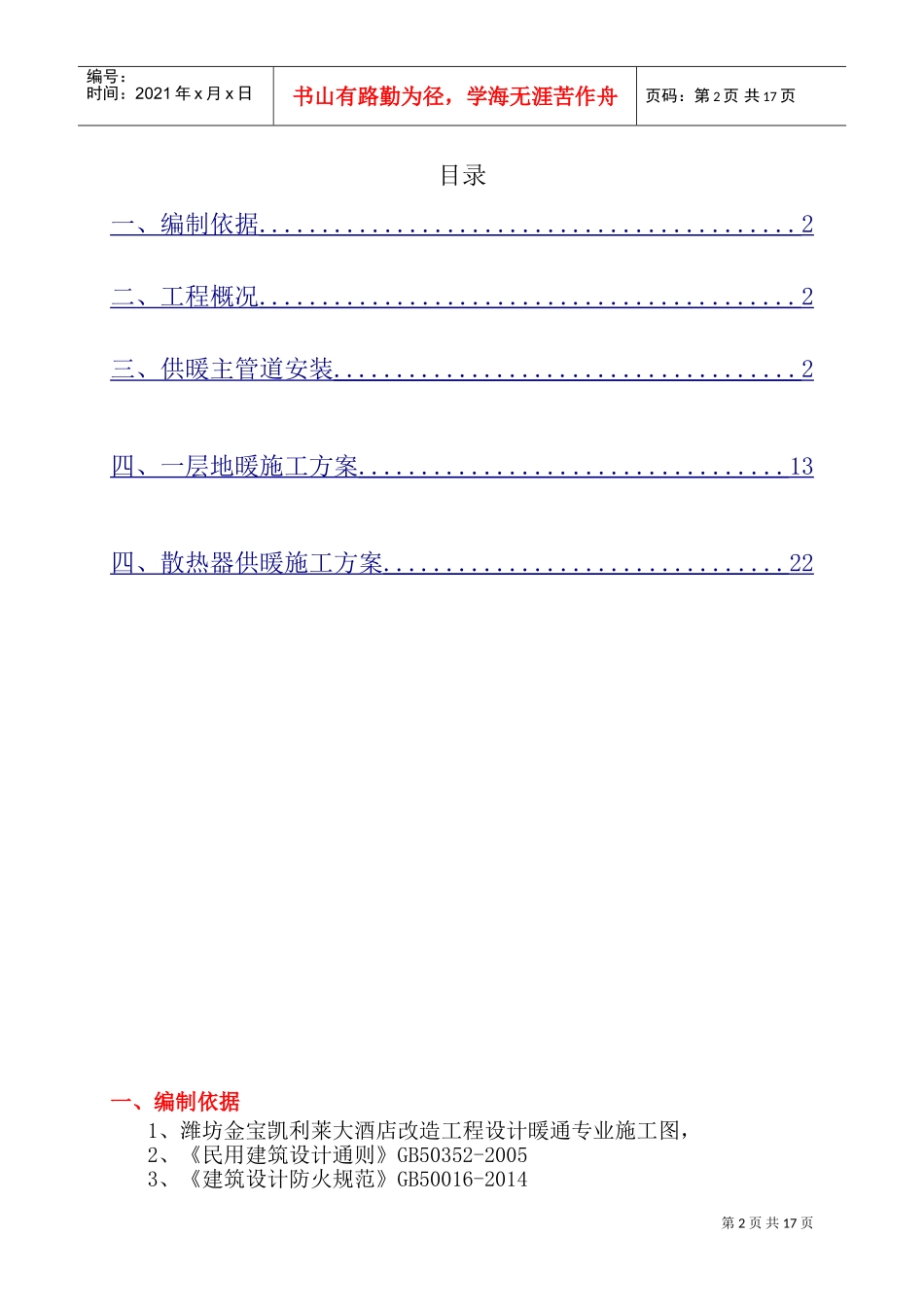

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页采暖工程施工方案编制单位：编制日期：年月日第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页目录一、编制依据...........................................2二、工程概况...........................................2三、供暖主管道安装.....................................2四、一层地暖施工方案..................................13四、散热器供暖施工方案................................22一、编制依据1、潍坊金宝凯利莱大酒店改造工程设计暖通专业施工图，2、《民用建筑设计通则》GB50352-20053、《建筑设计防火规范》GB50016-2014第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页4、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20025、《低温热水地板辐射供暖应用技术规程》6、《建筑地面工程施工质量验收规范》二、工程概况潍坊金宝凯利莱大酒店改造工程，建筑面积：61379㎡，其中地下建筑面积:14806㎡，应甲方要求，本楼夏季采用多联机空调供冷，冬季一层地暖供暖，二至十一层采用散热器供暖。本建筑采暖系统散热器安装均为明装，并在每组散热器供水管上设温控阀，回水管上设阀门以便调节温度，以利于散热和节能。本楼为供暖系统不分区，地暖系统设计工作压力为0.30MPa，供暖热负荷362KW，系统阻力为50KPa。暖气片系统设计工作压力为0.60MPa，供暖热负荷1762KW，系统阻力为50KPa三、供暖主管道安装（一）、技术准备了解施工图纸上预留、预埋的孔洞和管线位置，并结合土建结构施工图纸，核对已留孔洞的标高、坐标，以保证安装工程的施工不受孔洞预留的影响。要求各给排水以及采暖管道施工作业人员对各项技术操作规程、规范做到心中有数，在安装时才能确保工程施工质量符合规程、规范的要求。（二）、作业条件1.干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架，未盖沟盖板前安装。位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。2.立管安装必须在确定准确的地面标高后进行。3.支管安装必须在墙面抹灰后进行。（三）、材料要求1、管材：碳索钢管、无缝钢管。管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。2、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。3、阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20%，还有不合格，则逐个检验。4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。选用时应符合设计要求。5、在住宅工程中的室内部分中，禁止使用铸铁截止阀。6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告，热量表应有计量检定证书等。（四）、主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器等。第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（五）、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。项序项目允许偏差或允许值主控项目1管道安装坡度第8.2.1条2采暖系统水压试验第8.6.1条3采暖系统冲洗、试运行和调试第8.6.2条、第8.6.3条4补偿器的制作、安装及预拉伸第8.2.2条、第8.2.5条、第8.2.6条5平衡器、调节阀、减压阀等安装第8.2.3条、第8.2.4条一般项目1热量表、疏水器、除污器等安装第8.2.7条2钢管焊接第8.2.8条3采暖入口及分户计量入户装置安装第8.2.9条4管道连接及散热器支管安装第8.2.10条、第8.2.11条、第8.2.12条、第8.2.13条、第8.2.14条、第8.2.15条续表项序项目允许偏差或允许值一般项目5管道及金属支架的防腐第8.2.16条6管道安装允许偏差横管道纵、横方向弯曲（mm）每1m管径≤100mm1管径＞100mm1.5全长（25m以上）管径≤100mm≯13管径＞100mm≯25立管垂直度（mm）每1m2全长（5m以上）≯10弯管椭圆率管径...
