电子综合课程设计——多功能数字电子时钟VIP免费

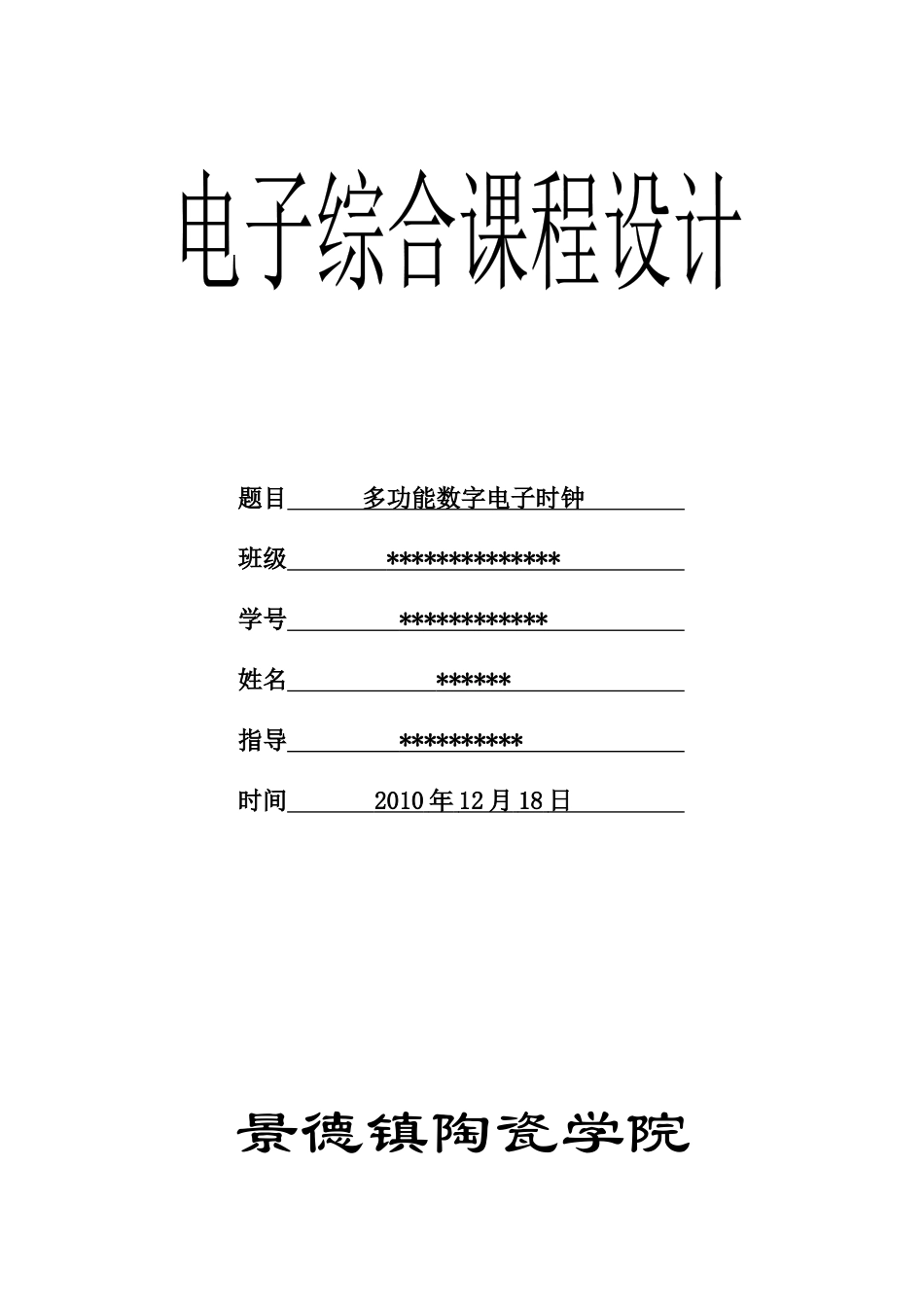

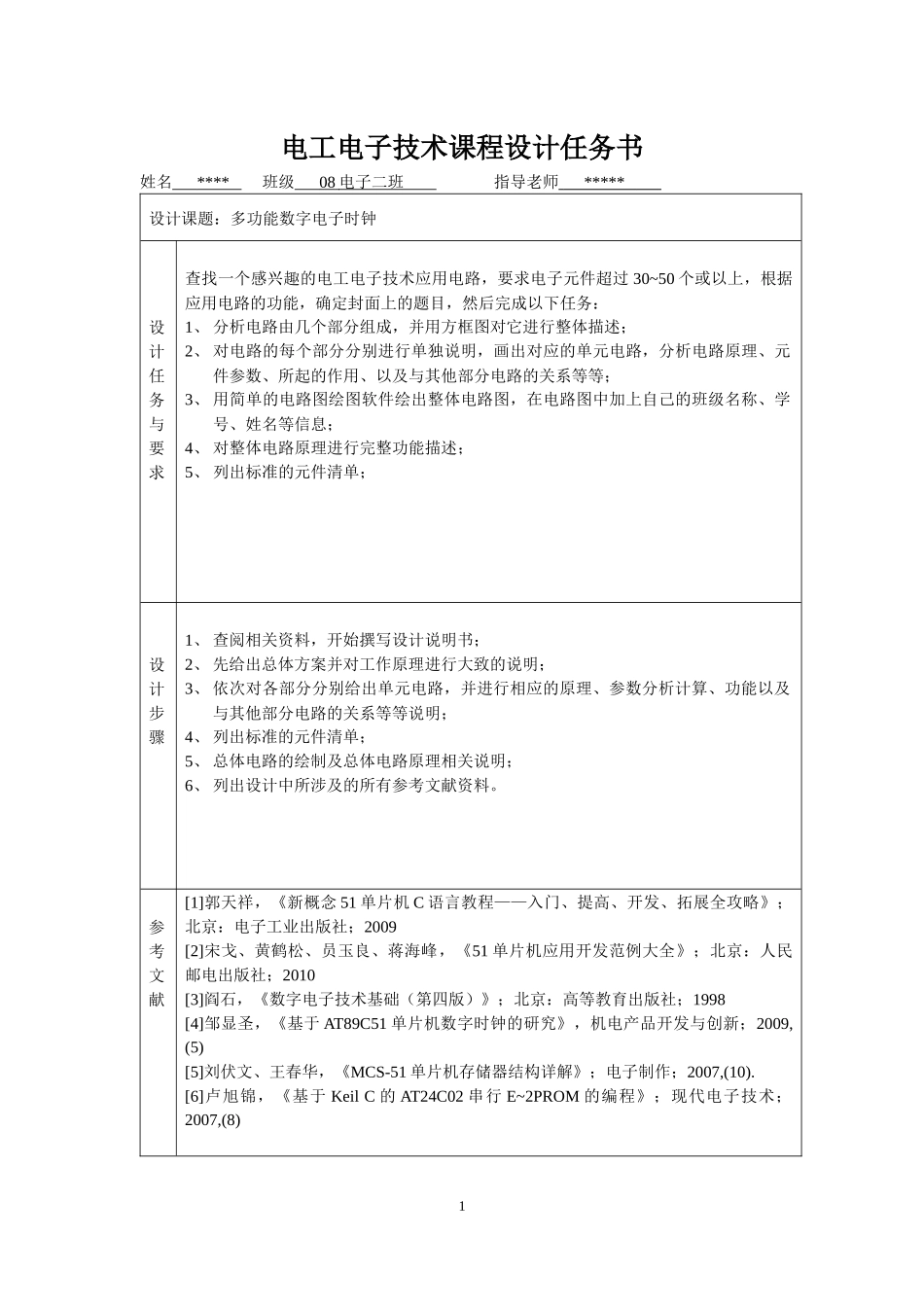

题目多功能数字电子时钟班级**************学号************姓名******指导**********时间2010年12月18日景德镇陶瓷学院电工电子技术课程设计任务书姓名****班级08电子二班指导老师*****设计课题：多功能数字电子时钟设计任务与要求查找一个感兴趣的电工电子技术应用电路，要求电子元件超过30~50个或以上，根据应用电路的功能，确定封面上的题目，然后完成以下任务：1、分析电路由几个部分组成，并用方框图对它进行整体描述；2、对电路的每个部分分别进行单独说明，画出对应的单元电路，分析电路原理、元件参数、所起的作用、以及与其他部分电路的关系等等；3、用简单的电路图绘图软件绘出整体电路图，在电路图中加上自己的班级名称、学号、姓名等信息；4、对整体电路原理进行完整功能描述；5、列出标准的元件清单；设计步骤1、查阅相关资料，开始撰写设计说明书；2、先给出总体方案并对工作原理进行大致的说明；3、依次对各部分分别给出单元电路，并进行相应的原理、参数分析计算、功能以及与其他部分电路的关系等等说明；4、列出标准的元件清单；5、总体电路的绘制及总体电路原理相关说明；6、列出设计中所涉及的所有参考文献资料。参考文献[1]郭天祥，《新概念51单片机C语言教程——入门、提高、开发、拓展全攻略》；北京：电子工业出版社；2009[2]宋戈、黄鹤松、员玉良、蒋海峰，《51单片机应用开发范例大全》；北京：人民邮电出版社；2010[3]阎石，《数字电子技术基础（第四版）》；北京：高等教育出版社；1998[4]邹显圣，《基于AT89C51单片机数字时钟的研究》，机电产品开发与创新；2009,(5)[5]刘伏文、王春华，《MCS-51单片机存储器结构详解》；电子制作；2007,(10).[6]卢旭锦，《基于KeilC的AT24C02串行E~2PROM的编程》；现代电子技术；2007,(8)1目录1、总体方案与原理说明....................................12、单元电路1——单片机最小系统...........................33、单元电路2——指示灯与数码管显示电路......................54、单元电路3——键盘检测电路................................75、单元电路4——AT24C02存储电路...........................96、总体电路原理相关说明.....................................117、总体电路原理图......................................138、PCB印制电路板图..............................149、元件清单...................................................1510、参考文献........................................1611、设计心得体会................................................1712、附件：C源程序..............................................18AT89S51单片机最小系统控制按键发光二极管指示灯数码管显示AT24C02存储器蜂鸣器图1：作品总体框图1、总体方案与原理说明这是一个具有时间、日期、秒表、闹铃以及断电储存数据功能的多功能数字电子时钟。它主要由以下几部分组成：单片机最小系统；指示灯及数码管显示电路；按键电路；以及AT24C02存储电路。整机的逻辑框图如右图所示：本时钟的主控芯片是一台AT89S51单片机，AT89S51是一个低功耗，高性能CMOS8位单片机，片内含4kBytesISP(In-systemprogrammable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISPFlash存储单元，功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。AT89S51具有如下特点：40个引脚，4kBytesFlash片内程序存储器，128bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。此外，AT89S51设计和配置了振荡频率可为0Hz并可通过软件设置省电模式。空闲模式下，CPU暂停工作，而RAM定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存RAM的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有PDIP、TQFP和P...
