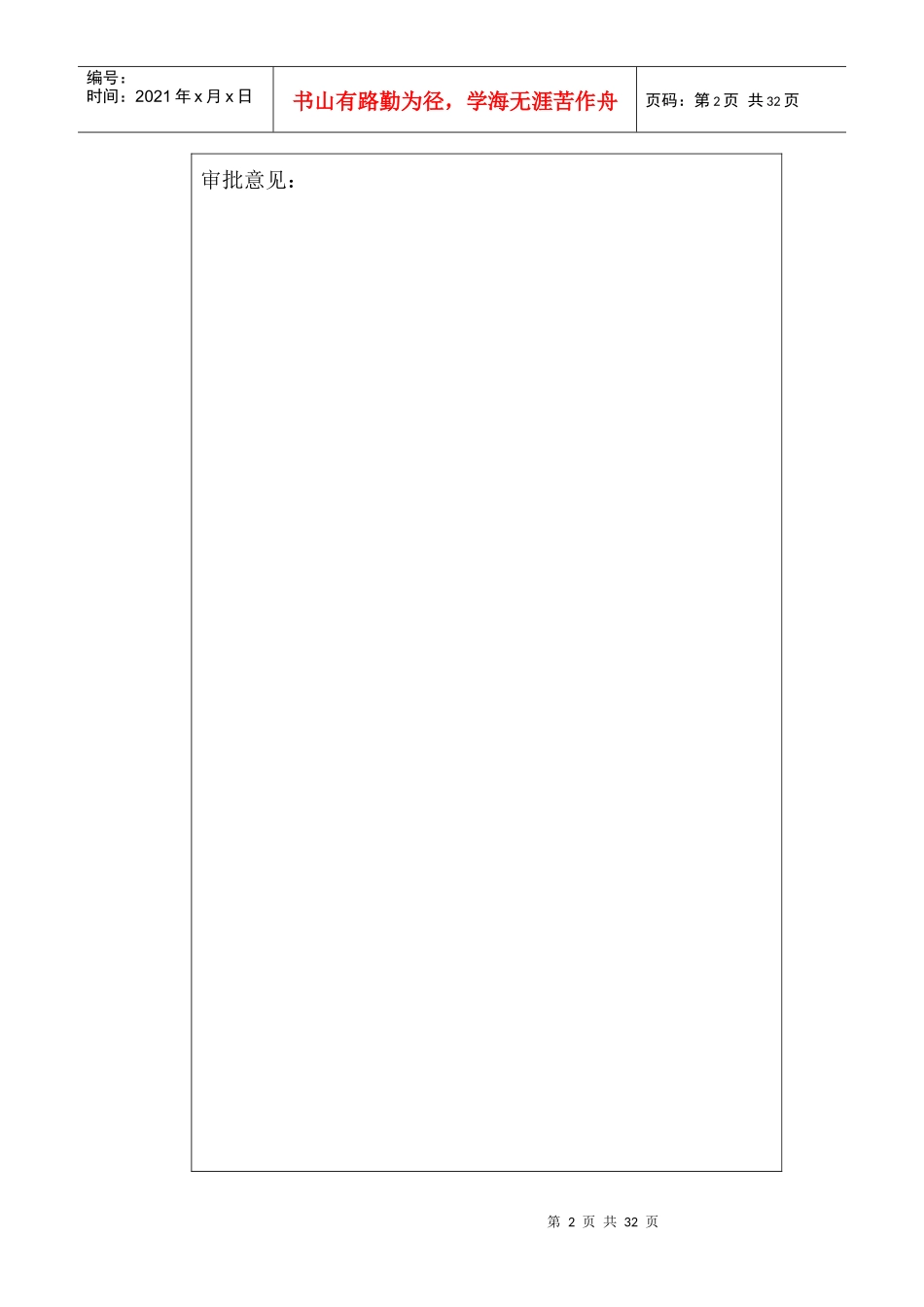

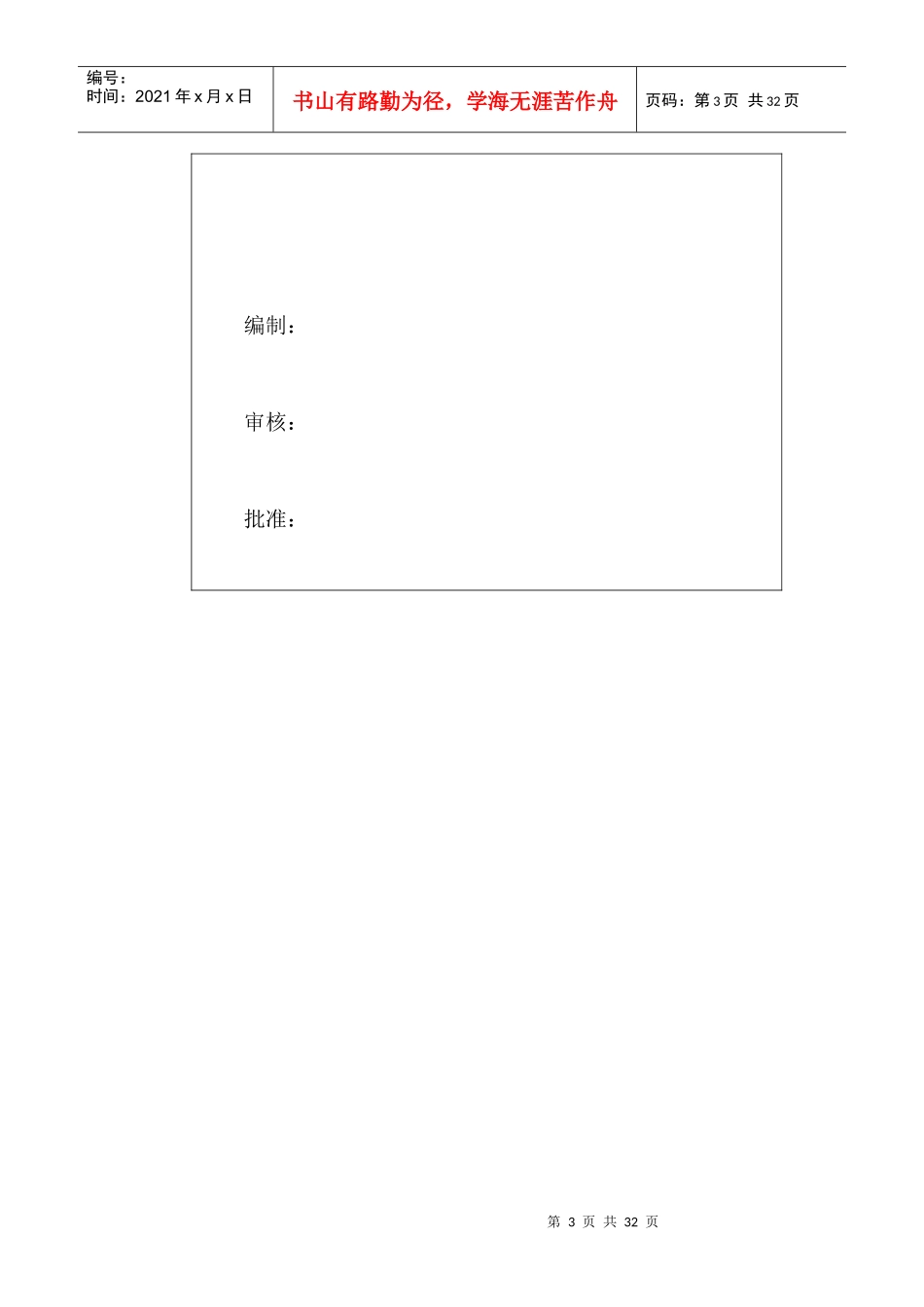

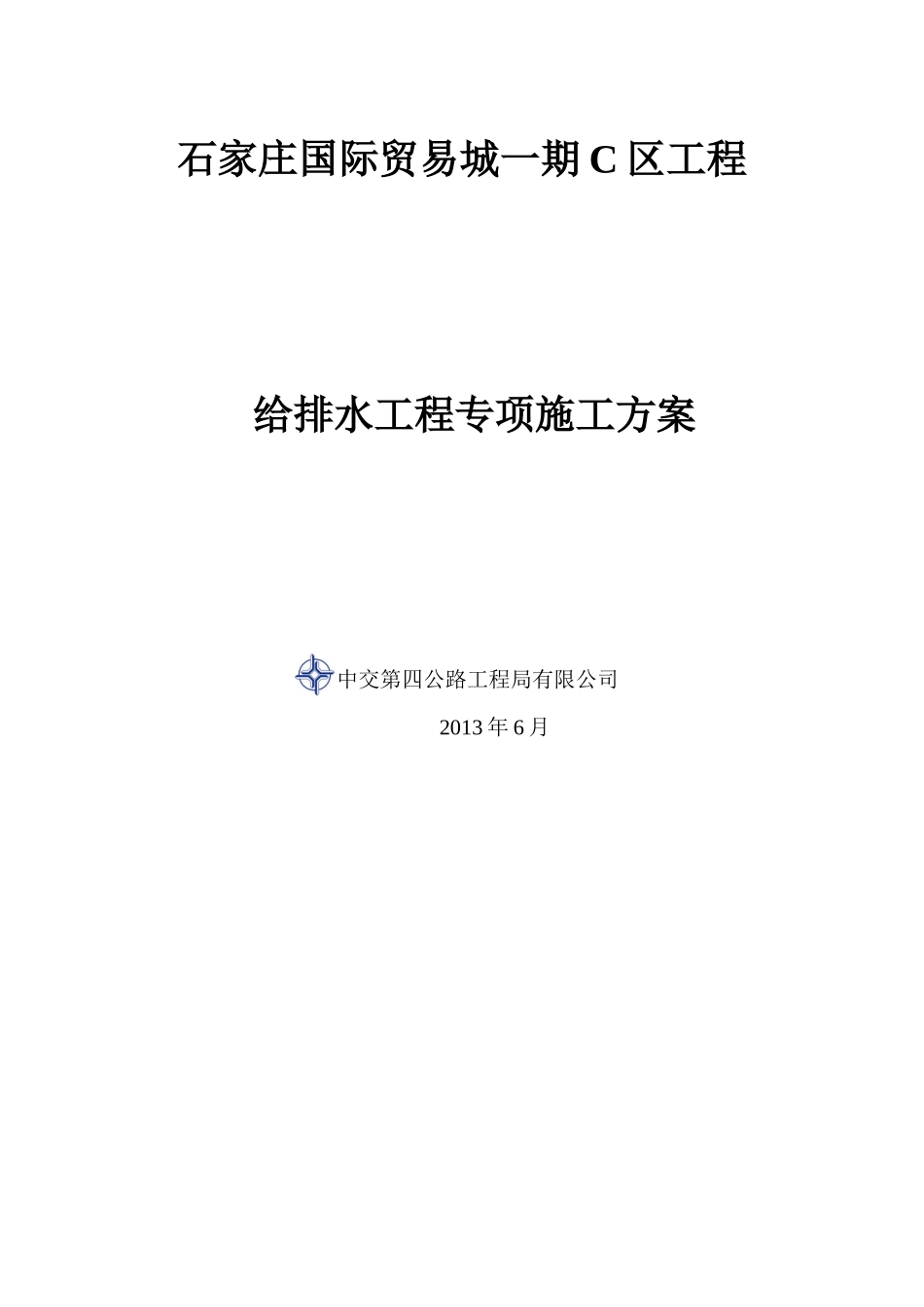

石家庄国际贸易城一期C区工程给排水工程专项施工方案中交第四公路工程局有限公司2013年6月第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页审批意见：第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页编制：审核：批准：第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页目录第一章编制依据第二章工程概况第三章施工部署第四章主要分项工程的施工方法和技术措施第五章试验、调试第六章保证施工安全生产的技术措施第七章成品保护措施第八章节能措施第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页第一章编制依据一、施工图图纸名称图纸编号石家庄国际贸易城一期给排水图104张二、适用于本工程的主要标准、法律法规、规范规程、图集及有关文件序号名称编号1建筑给水排水及采暖工程施工质量验收规范GB50242-20022建筑设备通用图集91SB2、3、4、-X13全国通用给水排水标准图集S1、S2、S3、S44卫生设备安装09S3045小型潜水排污泵选用及安装08S3056室内消火栓安装04S2027消防水泵接合器安装SQX100-A型99S2038自动喷水灭火系统工程施工及验收规范GB50261一20059消防专用水泵选用及安装04S20410雨水斗选用及安装09S30211倒流防止器安装05S10812建筑排水设备附件选用安装04S30113常用小型仪表及特种阀门选用安装01SS10514管道和设备保温、防结露及电伴热03S40115建筑节能工程施工质量验收规范GB50411-2007第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页第二章工程概况石家庄国际贸易城一期C区工程，总建筑面积约30万平方米，其中专业市场为22万平方米，配套办公建筑面积7.8万平方米，地下室3054平方米，是集多层、高层、的工程项目。其中C区专市场、配套办公楼工程，详见以下列表：序号项目建筑面积(m2)结构高度(m)层数1专业市场22万框架20.6四层2配套办公楼7.8万框剪97.5二十六层3地下室3056框架6.6一层一、生活给水系统1、给水水源从基地西侧天山大街和南侧兆通南城市自来水菅道上各引入一根给水管。为满足消防要求，引入管管径为DN300，各设DN200水平螺翼式水表一只、倒流防止器一套，在基地内形成DN300环网。由于市政压力资料未知，暂按0.2MPa计。2、给水用水量：C地块最高日约4298.60T/d，其中，空调补充水约1800T/d。最大时用水约为478.36T/h。3、分区供水：建材家居市场给水系统按竖向划为两个压力分区，地下部分至地上二层由市政直供，三层~四层为加压给水区，由地下室储水箱+变频给水泵加压供给。4、供水方式：本项目在基地南北侧地下室给水泵房内均设置储水箱及变频给水泵，水泵从储水箱吸水加压供至各用水点。二、排水系统1、建筑物地下一层的污水汇集于集水池内，经潜水排污泵提升排至室外污水管网；地上各层污水汇集后直接排至室外窨井。2、管材：室内生活给水、热水管采用薄壁不锈钢管，DN≤100环压连接，DN>100沟槽连接。室外给水管采用球墨铸铁给水管，承插连接。3、重力排水横管未注明坡度的采用标准排水坡度：DN50/.035，N75/0.025，DN100/0.02，DN150/0.01。4、排水泵出水管上采用闸阀和橡胶瓣止回阀。排水立管检查口安装距地1.0米，座便器水箱容积小于等于6L。5、地漏：所有地漏下要求增加P型返水弯。6、集水坑：集水坑盖板留洞参见《小型潜水排污泵选用及安装》08S305。集水坑采用非密闭井盖。污水集水池内设置潜水排污泵，用水位控制器控制潜水泵的开停，并可在超高水位时报警。第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页三、雨水系统1、由专业技术队伍进行虹吸雨水系统的安装施工。2、雨水斗与屋面采用法兰压板式防漏水连接，HDPE管道的连接方法采用热熔焊接和电熔套管连接方式。3、管道穿越墙壁和楼板，应设置金属或塑料套管，套管与管道之间缝隙应用阻燃密实材料填实，端面光滑；管道的接口不得设在套管内。地下室或地下构筑物外墙有管道通过的，应采用防水套管。管...
