电力拖动V-M双闭环不可逆直流调速系统课程设计VIP免费

电力拖动V-M双闭环不可逆直流调速系统课程设计_第1页
1/23
电力拖动V-M双闭环不可逆直流调速系统课程设计_第2页
2/23
电力拖动V-M双闭环不可逆直流调速系统课程设计_第3页
3/23

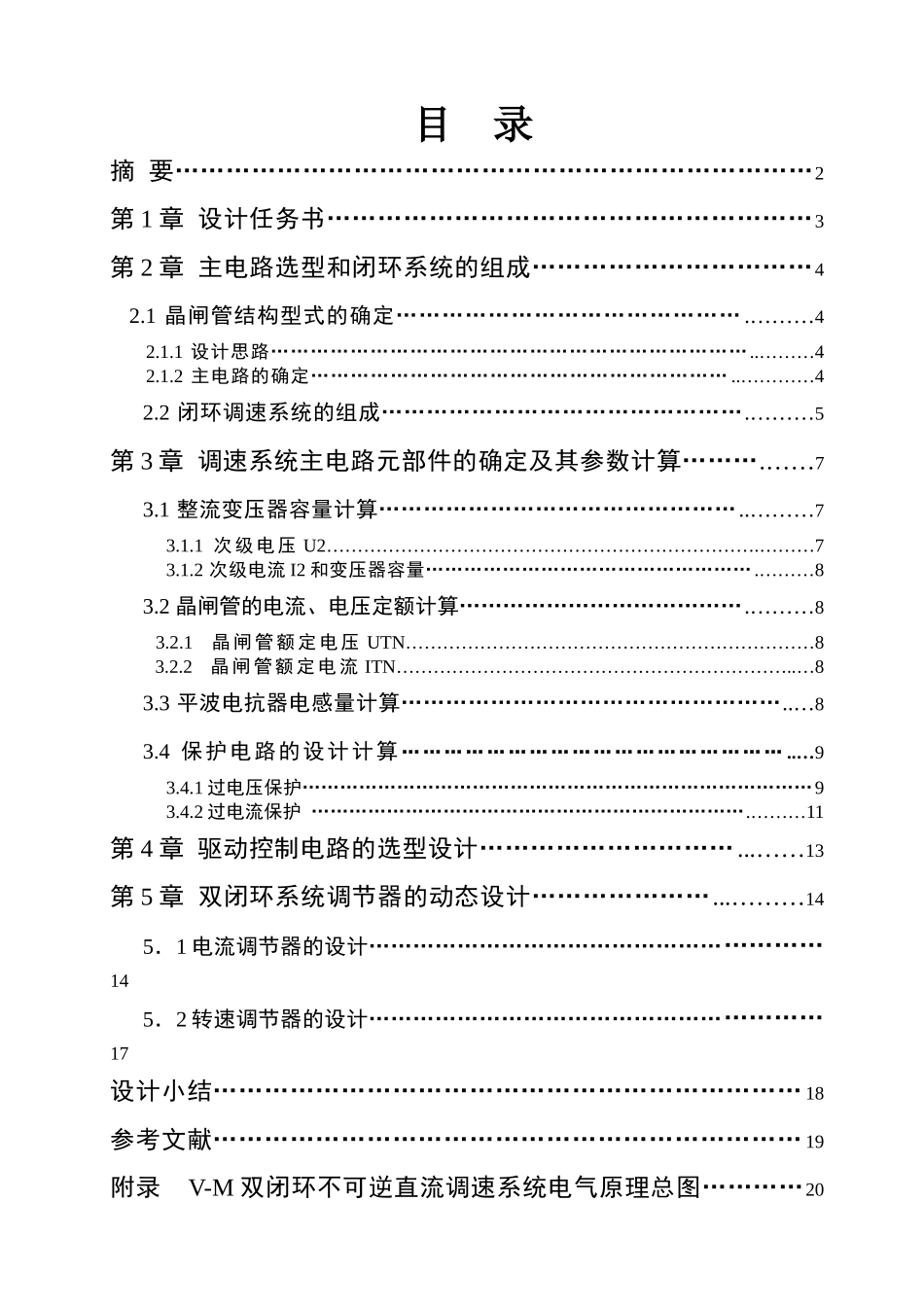

目录摘要…………………………………………………………………2第1章设计任务书…………………………………………………3第2章主电路选型和闭环系统的组成……………………………42.1晶闸管结构型式的确定……………………………………….………42.1.1设计思路………………………………………………………………..………42.1.2主电路的确定………………………………………………………..…………42.2闭环调速系统的组成………………………………………….………5第3章调速系统主电路元部件的确定及其参数计算……….……73.1整流变压器容量计算…………………………………………..………73.1.1次级电压U2…………………………………………………………….………73.1.2次级电流I2和变压器容量…………………………………………….………83.2晶闸管的电流、电压定额计算………………………………….………83.2.1晶闸管额定电压UTN…………………………………………………………83.2.2晶闸管额定电流ITN………………………………………………………..…83.3平波电抗器电感量计算……………………………………………..…83.4保护电路的设计计算………………………………………………..…93.4.1过电压保护………………………………………………………………………93.4.2过电流保护…………………………………………………………….………11第4章驱动控制电路的选型设计…………………………...……13第5章双闭环系统调节器的动态设计…………………...………145.1电流调节器的设计……………………………………………………145.2转速调节器的设计……………………………………………………17设计小结……………………………………………………………18参考文献……………………………………………………………19附录V-M双闭环不可逆直流调速系统电气原理总图…………20第2页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共24页摘要电力拖动自动控制系统是把电能转换成机械能的装置,它被广泛地应用于一般生产机械需要动力的场合,也被广泛应用于精密机械等需要高性能电气传动的设备中,用以控制位置、速度、加速度、压力、张力和转矩等。直流电动机具有良好的起、制动性能,宜于在大范围内平滑调速,在许多需要调速或快速正反向的电力拖动领域中得到应用。晶闸管问世后,生产出成套的晶闸管整流装置,组成晶闸管—电动机调速系统(简称V-M系统),和旋转变流机组及离子拖动变流装置相比,晶闸管整流装置不仅在经济性和可靠性上都有很大提高,而且在技术性能上也显示出较大的优越性。而转速、电流双闭环控制直流调速系统是性能很好、应用最广的直流调速系统。本设计报告首先根据设计要求确定调速方案和主电路的结构型式,主电路和闭环系统确定下来后,重在对电路各元件参数的计算和器件的选型,包括整流变压器、整流元件、平波电抗器、保护电路以及电流和转速调节器的参数计算。最后给出参考资料和设计体会。第2页共24页第3页共24页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共24页第一章设计任务书某电动拖车,V-M双闭环不可逆直流调速系统,技术要求:1.该调速系统能进行平滑的速度调节,负载电机不可逆运行,具有较宽的调速范围(D≥10),系统在工作范围内能稳定工作2.系统静特性良好,无静差(静差率s≤0.2)3.动态性能指标:转速超调量δn<8%,电流超调量δi<5%,动态速降Δn≤8-10%,调速系统的过渡过程时间(调节时间)ts≤1s4.系统在5%负载以上变化的运行范围内电流连续5.调速系统中设置有过电压、过电流等保护,并且有制动措施设计内容:1.根据题目的技术要求,分析论证并确定主电路的结构型式和闭环调速系统的组成,画出系统组成的原理框图2.调速系统主电路元部件的确定及其参数计算(包括有变压器、电力电子器件、平波电抗器与保护电路等)3.驱动控制电路的选型设计(模拟触发电路、集成触发电路、数字触发器电路均可)4.动态设计计算:根据技术要求,对系统进行动态校正,确定ASR调节器与ACR调节器的结...
