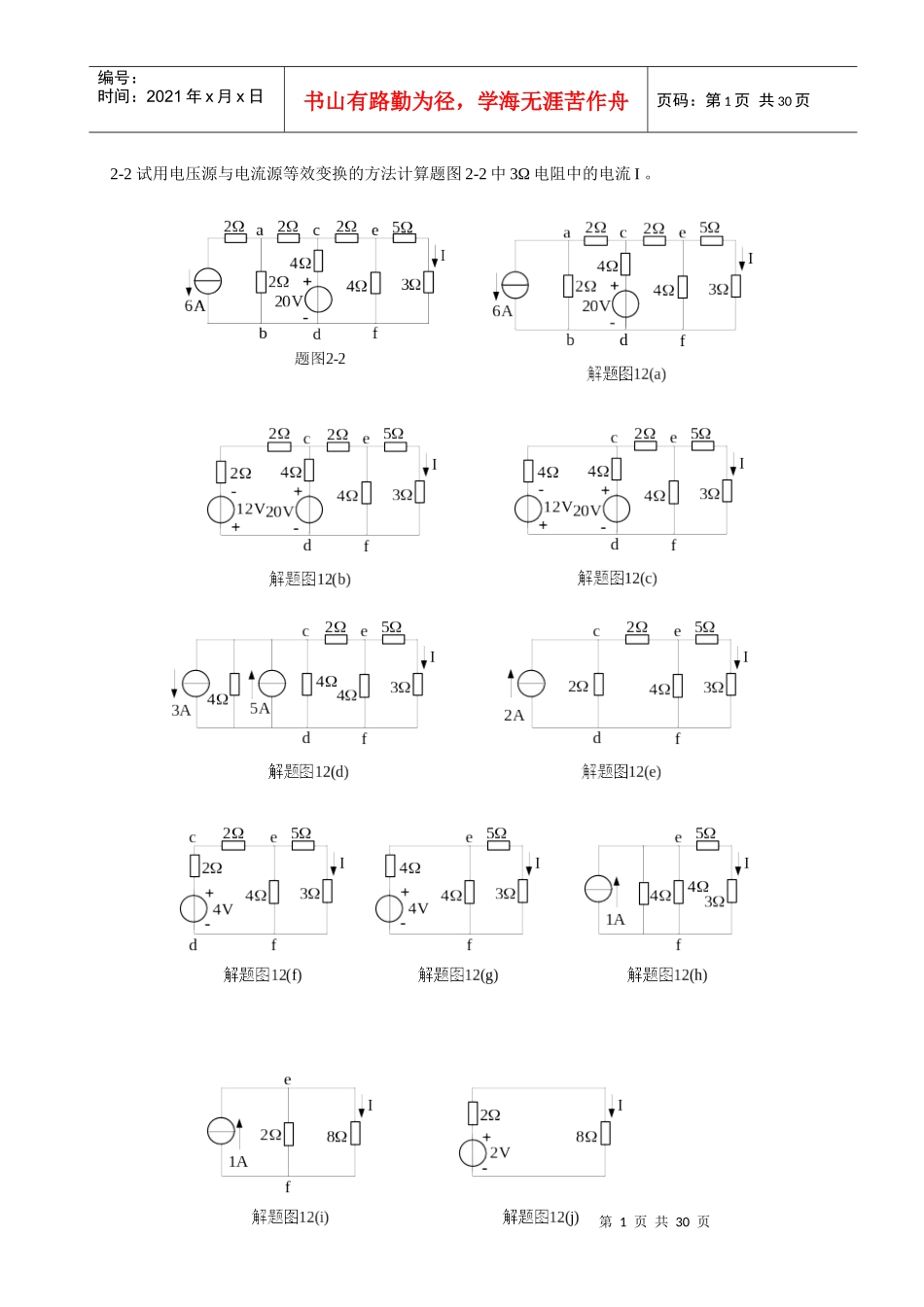

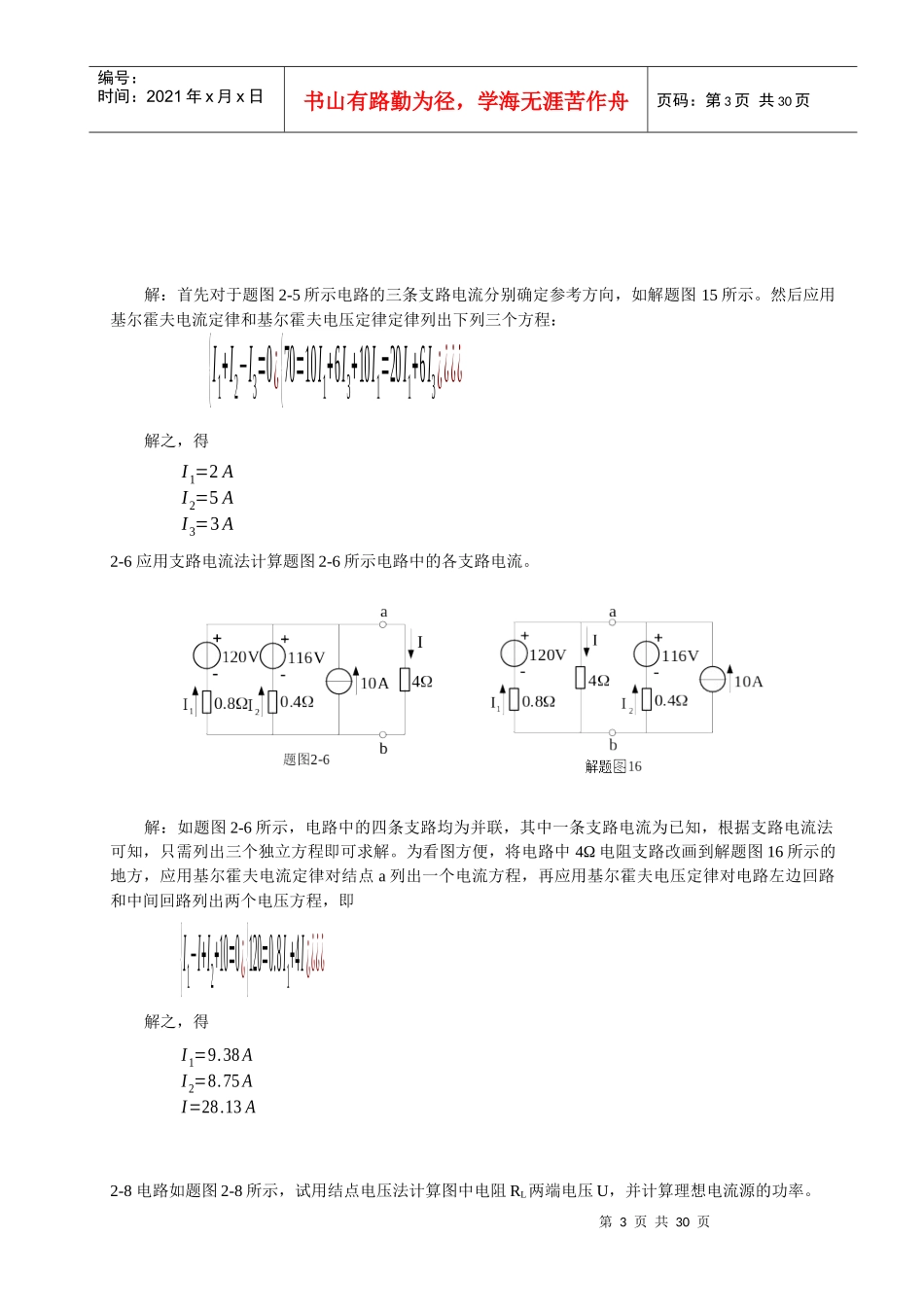

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页2-2试用电压源与电流源等效变换的方法计算题图2-2中3Ω电阻中的电流I。第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页解：根据题目的要求，应用两种电源的等效变换法，将题图2-2所示电路按照解题图12所示的变换顺序，最后化简为解题图12(j)所示的电路，电流I为I=22+8=0.2A注意：(1)一般情况下，与理想电流源串联的电阻可视为短路、而与理想电压源并联的电阻可视为开路。故题图2-2所示电路最左边支路中的2Ω电阻可视为0；（2）在变换过程中，一定要保留待求电流I的支路不被变换掉；（3）根据电路的结构，应按照a-b、c-d、e-f的顺序化简，比较合理。2-3计算题图2-3中1Ω电阻上的电压Uab。解：该题采用两种电源的等效变换法解题比较简便。按照解题图13的顺序化简，将题图2-3所示的电路最后化简为解题图13(e)所示的电路，根据电阻串联电路分压公式计算电压Uab为Uab=2.80.18+1=2.37V2-5应用支路电流法计算题图2-5所示电路中的各支路电流。第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页解：首先对于题图2-5所示电路的三条支路电流分别确定参考方向，如解题图15所示。然后应用基尔霍夫电流定律和基尔霍夫电压定律定律列出下列三个方程：{I1+I2−I3=0¿{70=10I1+6I3+10I1=20I1+6I3¿¿¿¿解之，得I1=2AI2=5AI3=3A2-6应用支路电流法计算题图2-6所示电路中的各支路电流。解：如题图2-6所示，电路中的四条支路均为并联，其中一条支路电流为已知，根据支路电流法可知，只需列出三个独立方程即可求解。为看图方便，将电路中4Ω电阻支路改画到解题图16所示的地方，应用基尔霍夫电流定律对结点a列出一个电流方程，再应用基尔霍夫电压定律对电路左边回路和中间回路列出两个电压方程，即{I1−I+I2+10=0¿{120=0.8I1+4I¿¿¿¿解之，得I1=9.38AI2=8.75AI=28.13A2-8电路如题图2-8所示，试用结点电压法计算图中电阻RL两端电压U，并计算理想电流源的功率。第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页解：由于计算负载电阻RL的电压U，与理想电流源串联的4Ω电阻和与理想电压源并联的8Ω电阻的存在与否无关，因此，这两个电阻的作用可被忽略，如解题图17所示，那么U=4+16414+14+18=12.8V然而，在计算理想电流源的功率时，理想电流源两端的电压值是由与之并联的外电路所确定，因此，与理想电流源串联的4Ω电阻的作用就不能被忽略。此时，必须根据题图2-8所示电路解题才正确，理想电流源两端的电压应用电路最外围大回路计算比较方便，其功率为PI=4×(4×4+12.8)=4×28.8¿115.2W2-9应用叠加定理计算题图2-9所示电路中1Ω电阻支路的电流I。解：根据叠加定理知，题图2-9电路中的电流I可以看成是由解题图18(a)和(b)所示两个电路的电流I'和I''叠加起来的。列电流方程前，先对上面三幅电路图设定电流的参考方向，如图所示，那么I=I'−I''依据解题图18（a）、（b）所示电路，分别求解出I'和I''为I'=41+4×10=8AI''=101+4=2A于是I=I'−I''=8−2=6A第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页2-10应用叠加定理计算题图2-10所示电路中的电流I。解：根据叠加定理知I=I'−I''依据解题图19(a),应用分流公式可得依据解题图19(b),应用分流公式可得于是I=I'−I''=1−3=−2A2-11应用叠加定理计算题图2-11所示电路中的电流I。解：根据解题图20(a)和(b)所示的电路，分别求解出I'和I''，得I'=186//6+6//6×12=186×12=1.5A第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页I''=186//6+6//6×12=1.5A由此可得I=I'+I''=1.5+1.5=3A2-12电路如题图2-12所示，分别用戴维宁定理和诺顿定理计算24Ω电阻中的电流I。解：应用戴维宁定理，题图2-12所示的电路可化为解题图21(e)所示的等效电路。等效电源的电动势E可由解题图21(a)、(b)和(c)所示的电路，利用叠加定理求得E=U0=U0'+U0'...
