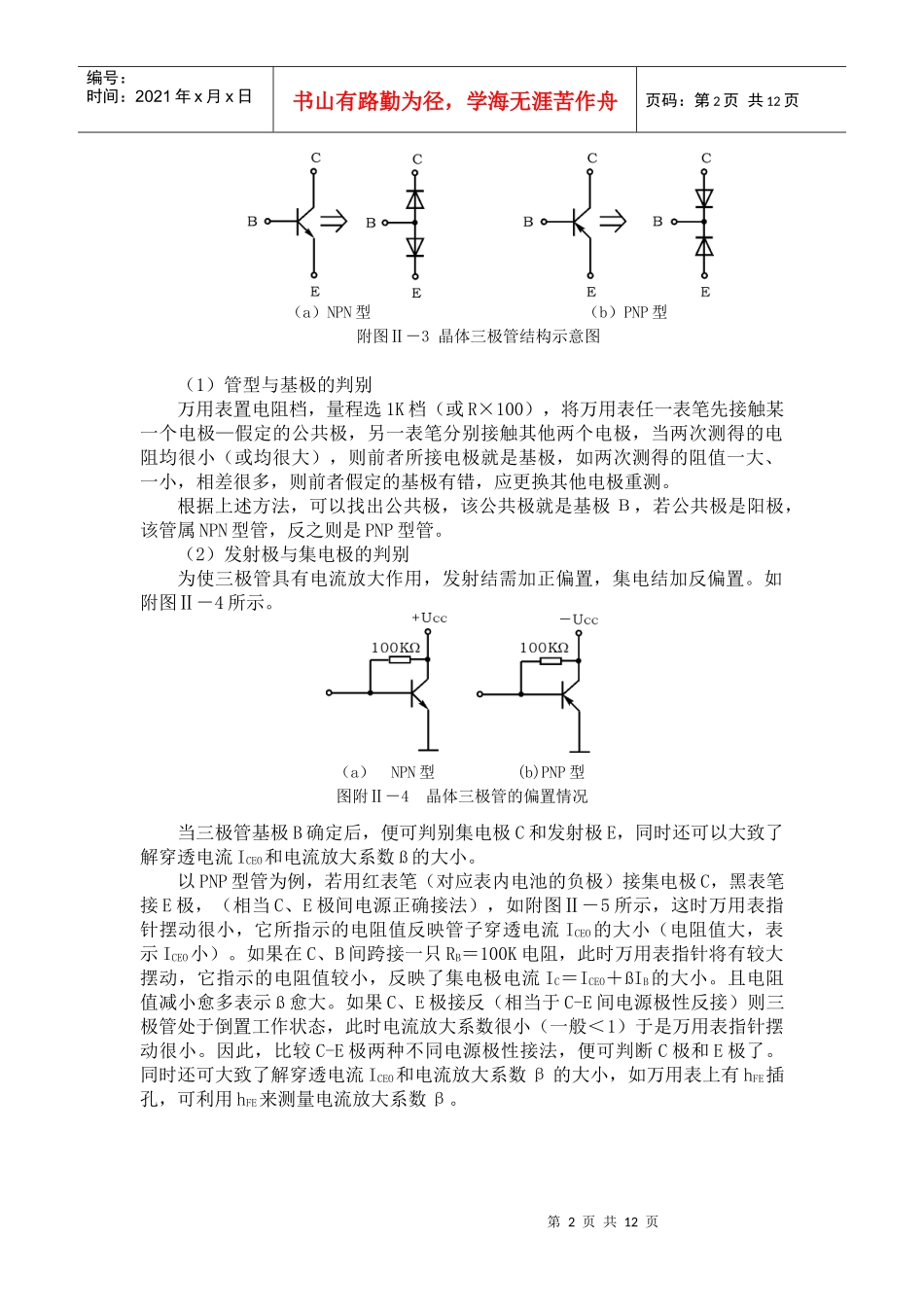

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页附录Ⅱ用万用电表对常用电子元器件检测用万用表可以对晶体二极管、三极管、电阻、电容等进行粗测。万用表电阻档等值电路如附图(Ⅱ)－1所示，其中的R0为等效电阻，EO为表内电池，当万用表处于R×1、R×100、R×1K档时，一般，E0＝1.5V，而处于R×10K档时，EO＝15V。测试电阻时要记住，红表笔接在表内电池负端（表笔插孔标“+”号），而黑表笔接在正端（表笔插孔标以“－”号）。1、晶体二极管管脚极性、质量的判别晶体二极管由一个PN结组成，具有单向导电性，其正向电阻小（一般为几百欧）而反向电阻大（一般为几十千欧至几百千欧），利用此点可进行判别。（1）管脚极性判别将万用表拨到R×100（或R×1K）的欧姆档，把二极管的两只管脚分别接到万用表的两根测试笔上，如附图Ⅱ－2所示。如果测出的电阻较小（约几百欧），则与万用表黑表笔相接的一端是正极，另一端就是负极。相反，如果测出的电阻较大（约百千欧），那么与万用表黑表笔相连接的一端是负极，另一端就是正极。附图Ⅱ－1万用表电阻档等值电路附图Ⅱ－2判断二极管极性（2）判别二极管质量的好坏一个二极管的正、反向电阻差别越大，其性能就越好。如果双向电值都较小，说明二极管质量差，不能使用；如果双向阻值都为无穷大，则说明该二极管已经断路。如双向阻值均为零，说明二极管已被击穿。利用数字万用表的二极管档也可判别正、负极，此时红表笔（插在“V·Ω”插孔）带正电，黑表笔（插在“COM”插孔）带负电。用两支表笔分别接触二极管两个电极，若显示值在1V以下，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极。若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。2、晶体三极管管脚、质量判别可以把晶体三极管的结构看作是两个背靠背的PN结，对NPN型来说基极是两个PN结的公共阳极，对PNP型管来说基极是两个PN结的公共阴极，分别如附图Ⅱ－3所示。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页（a）NPN型（b）PNP型附图Ⅱ－3晶体三极管结构示意图（1）管型与基极的判别万用表置电阻档，量程选1K档（或R×100），将万用表任一表笔先接触某一个电极—假定的公共极，另一表笔分别接触其他两个电极，当两次测得的电阻均很小（或均很大），则前者所接电极就是基极，如两次测得的阻值一大、一小，相差很多，则前者假定的基极有错，应更换其他电极重测。根据上述方法，可以找出公共极，该公共极就是基极Β，若公共极是阳极，该管属NPN型管，反之则是PNP型管。（2）发射极与集电极的判别为使三极管具有电流放大作用，发射结需加正偏置，集电结加反偏置。如附图Ⅱ－4所示。（a）NPN型(b)PNP型图附Ⅱ－4晶体三极管的偏置情况当三极管基极B确定后，便可判别集电极C和发射极E，同时还可以大致了解穿透电流ICEO和电流放大系数ß的大小。以PNP型管为例，若用红表笔（对应表内电池的负极）接集电极C，黑表笔接E极，（相当C、E极间电源正确接法），如附图Ⅱ－5所示，这时万用表指针摆动很小，它所指示的电阻值反映管子穿透电流ICEO的大小（电阻值大，表示ICEO小）。如果在C、B间跨接一只RB＝100K电阻，此时万用表指针将有较大摆动，它指示的电阻值较小，反映了集电极电流IC＝ICEO＋ßIB的大小。且电阻值减小愈多表示ß愈大。如果C、E极接反（相当于C-E间电源极性反接）则三极管处于倒置工作状态，此时电流放大系数很小（一般＜1）于是万用表指针摆动很小。因此，比较C-E极两种不同电源极性接法，便可判断C极和E极了。同时还可大致了解穿透电流ICEO和电流放大系数β的大小，如万用表上有hFE插孔，可利用hFE来测量电流放大系数β。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页附图Ⅱ－5晶体三极管集电极C、发射极E的判别3、检查整流桥堆的质量整流桥堆是把四只硅整流二极管接成桥式电路，再用环氧树脂（或绝缘塑料）封装而成的半导体器件。桥堆有交流输入端（A、B）和直流输出端（C、...
