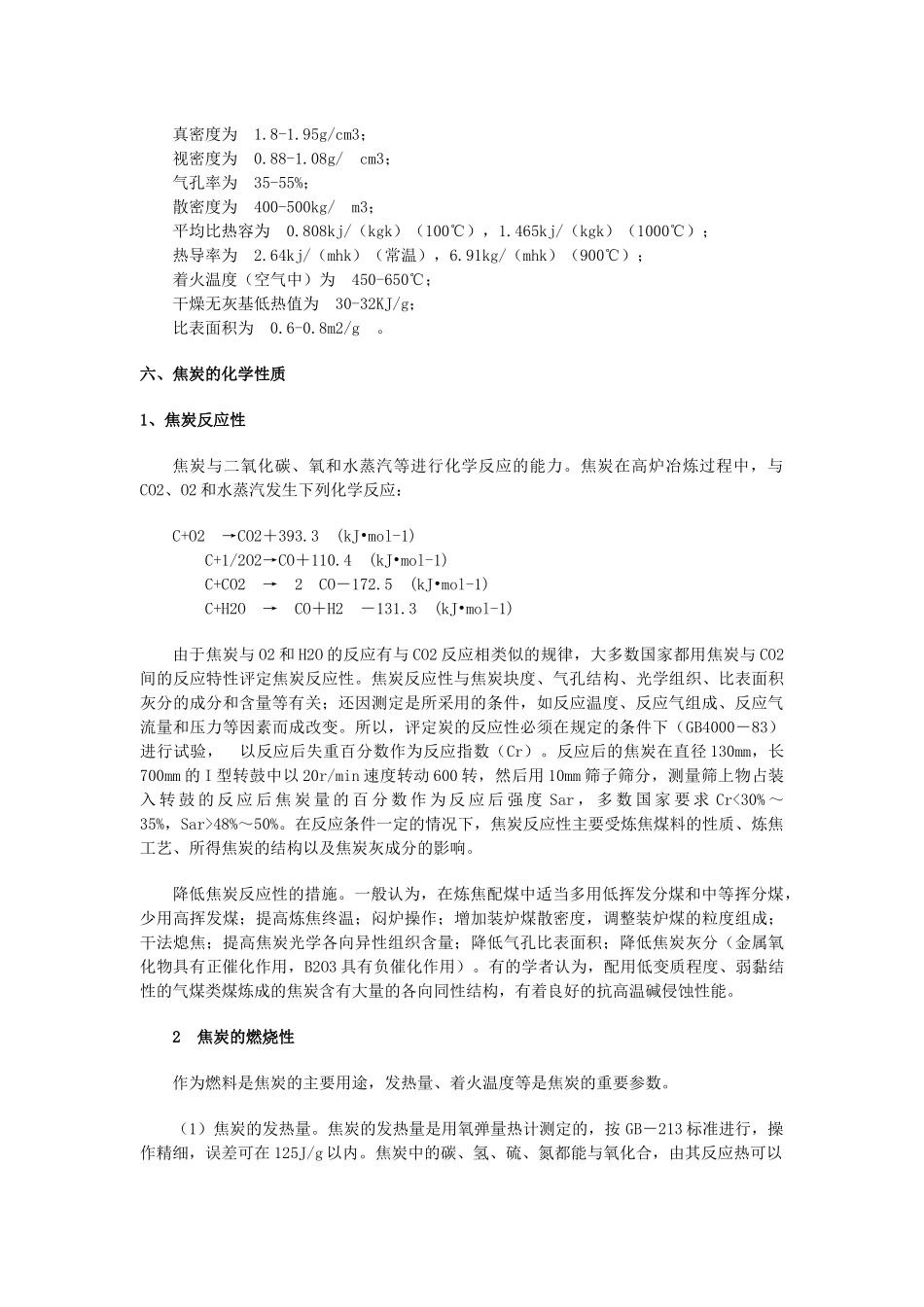

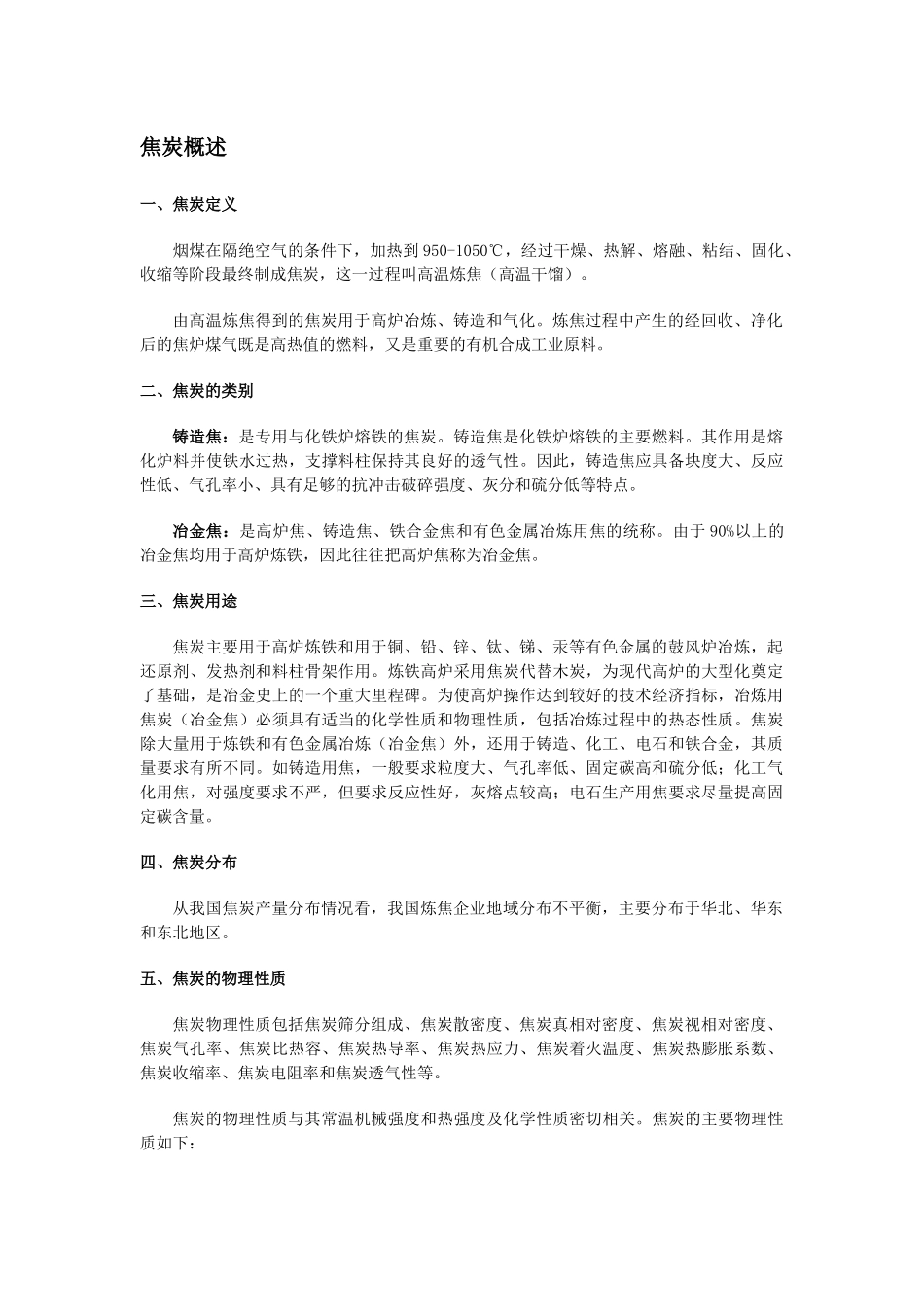

焦炭概述一、焦炭定义烟煤在隔绝空气的条件下，加热到950-1050℃，经过干燥、热解、熔融、粘结、固化、收缩等阶段最终制成焦炭，这一过程叫高温炼焦（高温干馏）。由高温炼焦得到的焦炭用于高炉冶炼、铸造和气化。炼焦过程中产生的经回收、净化后的焦炉煤气既是高热值的燃料，又是重要的有机合成工业原料。二、焦炭的类别铸造焦：是专用与化铁炉熔铁的焦炭。铸造焦是化铁炉熔铁的主要燃料。其作用是熔化炉料并使铁水过热，支撑料柱保持其良好的透气性。因此，铸造焦应具备块度大、反应性低、气孔率小、具有足够的抗冲击破碎强度、灰分和硫分低等特点。冶金焦：是高炉焦、铸造焦、铁合金焦和有色金属冶炼用焦的统称。由于90%以上的冶金焦均用于高炉炼铁，因此往往把高炉焦称为冶金焦。三、焦炭用途焦炭主要用于高炉炼铁和用于铜、铅、锌、钛、锑、汞等有色金属的鼓风炉冶炼，起还原剂、发热剂和料柱骨架作用。炼铁高炉采用焦炭代替木炭，为现代高炉的大型化奠定了基础，是冶金史上的一个重大里程碑。为使高炉操作达到较好的技术经济指标，冶炼用焦炭（冶金焦）必须具有适当的化学性质和物理性质，包括冶炼过程中的热态性质。焦炭除大量用于炼铁和有色金属冶炼（冶金焦）外，还用于铸造、化工、电石和铁合金，其质量要求有所不同。如铸造用焦，一般要求粒度大、气孔率低、固定碳高和硫分低；化工气化用焦，对强度要求不严，但要求反应性好，灰熔点较高；电石生产用焦要求尽量提高固定碳含量。四、焦炭分布从我国焦炭产量分布情况看，我国炼焦企业地域分布不平衡，主要分布于华北、华东和东北地区。五、焦炭的物理性质焦炭物理性质包括焦炭筛分组成、焦炭散密度、焦炭真相对密度、焦炭视相对密度、焦炭气孔率、焦炭比热容、焦炭热导率、焦炭热应力、焦炭着火温度、焦炭热膨胀系数、焦炭收缩率、焦炭电阻率和焦炭透气性等。焦炭的物理性质与其常温机械强度和热强度及化学性质密切相关。焦炭的主要物理性质如下：真密度为1.8-1.95g/cm3；视密度为0.88-1.08g/cm3；气孔率为35-55%；散密度为400-500kg/m3；平均比热容为0.808kj/（kgk）（100℃），1.465kj/（kgk）（1000℃）；热导率为2.64kj/（mhk）（常温），6.91kg/（mhk）（900℃）；着火温度（空气中）为450-650℃；干燥无灰基低热值为30-32KJ/g；比表面积为0.6-0.8m2/g。六、焦炭的化学性质1、焦炭反应性焦炭与二氧化碳、氧和水蒸汽等进行化学反应的能力。焦炭在高炉冶炼过程中，与CO2、O2和水蒸汽发生下列化学反应：C+O2→CO2＋393.3(kJ•mol-1)C+1/2O2→CO＋110.4(kJ•mol-1)C+CO2→2CO－172.5(kJ•mol-1)C+H2O→CO＋H2－131.3(kJ•mol-1)由于焦炭与O2和H2O的反应有与CO2反应相类似的规律，大多数国家都用焦炭与CO2间的反应特性评定焦炭反应性。焦炭反应性与焦炭块度、气孔结构、光学组织、比表面积灰分的成分和含量等有关；还因测定是所采用的条件，如反应温度、反应气组成、反应气流量和压力等因素而成改变。所以，评定炭的反应性必须在规定的条件下（GB4000－83）进行试验，以反应后失重百分数作为反应指数（Cr）。反应后的焦炭在直径130mm，长700mm的I型转鼓中以20r/min速度转动600转，然后用10mm筛子筛分，测量筛上物占装入转鼓的反应后焦炭量的百分数作为反应后强度Sar，多数国家要求Cr<30%～35%，Sar>48%～50%。在反应条件一定的情况下，焦炭反应性主要受炼焦煤料的性质、炼焦工艺、所得焦炭的结构以及焦炭灰成分的影响。降低焦炭反应性的措施。一般认为，在炼焦配煤中适当多用低挥发分煤和中等挥分煤，少用高挥发煤；提高炼焦终温；闷炉操作；增加装炉煤散密度，调整装炉煤的粒度组成；干法熄焦；提高焦炭光学各向异性组织含量；降低气孔比表面积；降低焦炭灰分（金属氧化物具有正催化作用，B2O3具有负催化作用）。有的学者认为，配用低变质程度、弱黏结性的气煤类煤炼成的焦炭含有大量的各向同性结构，有着良好的抗高温碱侵蚀性能。2焦炭的燃烧性作为燃料是焦炭的主要用途，发热量、着火温度等是焦炭的重要参数。（1）焦炭的发热量。焦炭的发热量是用氧弹量热计测定的，按GB－213标准进行，操作精细，误差可在125J/g以内...
