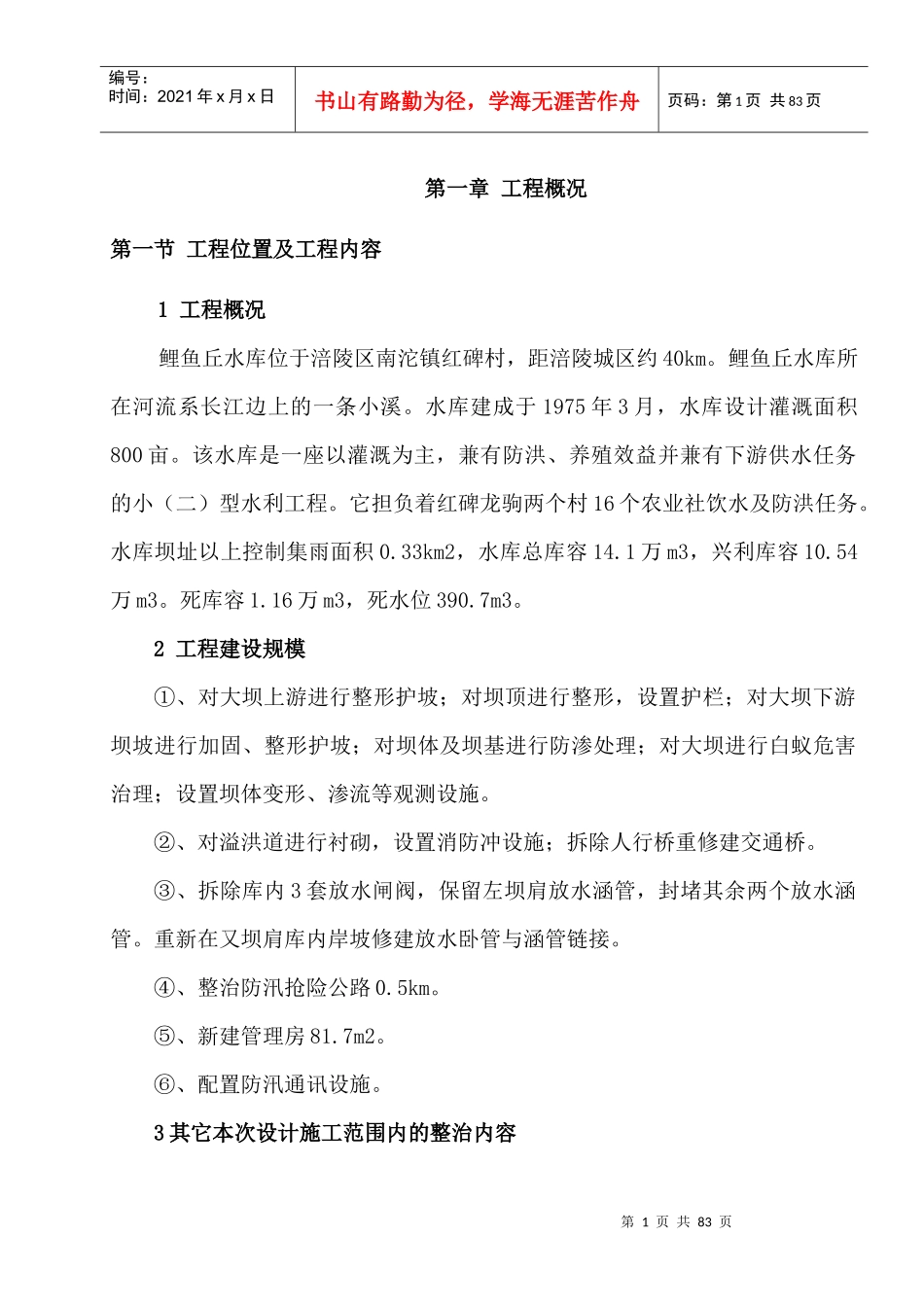

第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共83页第一章工程概况第一节工程位置及工程内容1工程概况鲤鱼丘水库位于涪陵区南沱镇红碑村，距涪陵城区约40km。鲤鱼丘水库所在河流系长江边上的一条小溪。水库建成于1975年3月，水库设计灌溉面积800亩。该水库是一座以灌溉为主，兼有防洪、养殖效益并兼有下游供水任务的小（二）型水利工程。它担负着红碑龙驹两个村16个农业社饮水及防洪任务。水库坝址以上控制集雨面积0.33km2，水库总库容14.1万m3，兴利库容10.54万m3。死库容1.16万m3，死水位390.7m3。2工程建设规模①、对大坝上游进行整形护坡；对坝顶进行整形，设置护栏；对大坝下游坝坡进行加固、整形护坡；对坝体及坝基进行防渗处理；对大坝进行白蚁危害治理；设置坝体变形、渗流等观测设施。②、对溢洪道进行衬砌，设置消防冲设施；拆除人行桥重修建交通桥。③、拆除库内3套放水闸阀，保留左坝肩放水涵管，封堵其余两个放水涵管。重新在又坝肩库内岸坡修建放水卧管与涵管链接。④、整治防汛抢险公路0.5km。⑤、新建管理房81.7m2。⑥、配置防汛通讯设施。3其它本次设计施工范围内的整治内容第2页共83页第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页（1）坝基防渗采取垂直防渗，垂直防渗位置布置在上游坡397.97m高程，即墙顶高程为399m，墙底穿过坝基强风化层，并深入相对不透水层。垂直防渗采用槽孔砼强防渗，墙体厚度0.6m，垂直防渗深度：9.1～5.3m。（2）坝体护坡防渗护坡采取二布一膜防渗，由坝坡脚防渗至坝顶398m处。（3）新建水库泄洪闸：在西坝新建水库泄洪闸一座，闸底板高程397m，闸宽2.6m。设计流量32m3/s，校核流量36m3/s。（4）放水涵洞及消力池补强加固。第二节水文气象和工程地质1、文、气象条件鲤鱼丘水库位于涪陵区南沱镇，流域内气象条件好，气候温和，雨量充沛，光照充足，四季分明，多年平均降雨量1608.17mm，多年平均气温17.20℃，多年平均无霜期274天，多年平均日照1581小时，多年平均蒸发900mm（E601），多年平均风速1.50m/s，最大风速16m/s。2、文、气象条件坝址区属构造剥蚀低山河谷地貌单元，坝址处沟谷呈“V”型，山区河流自SE往NW流径坝址，坝址下游地势开阔，发育山间冲积阶地，阶地较发育。坝址区出露为石炭系下统大塘组（C1d）和全新统残坡积层，冲洪积层及坝体第3页共83页第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页人工素填土。地下水类型主要为第四系松散层孔隙水及基岩裂隙水。第三节工程特点本工程工序繁多复杂；工期要求紧张，雨水多，受自然条件影响很大。第四节工期2013年3月20日～2013年7月20日，工期4个月。第五节施工组织设计编制依据施工组织设计编制依据：施工合同、施工图纸、国家及部颁发的现行有效的水利水电工程施工技术规范及质量验收评定标准。（一）《重庆市水库除险加固工程工程施工招标文件》（二）《水工混凝土施工规范》（SDJ207-82）（三）《水利水电基本建设工程验收规程》（SL223-1999）（四）《普通混凝土用砂质量标准及检验方法》（JGJ52-92）（五）《混凝土结构工程施工及验收规范》（GB20204-92）（六）《水工混凝土试验规程》（SDJ105-82）（七）《土工合成材料应用技术规范》（GB5290-98）（八）《土工试验规程》（SL237-1999）（九）《地基与基础工程施工及验收规范》（GBJ202-83）第4页共83页第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页（十）《土工合成材料测试规程》（SL/T235-1999）（十一）《建筑桩基技术规范》（JGJ94/94）（十二）《公路桥涵施工技术规范》（JTJ041-2000）第二章组织准备第一节施工组织管理机构为了按合同工期，保质保量完成工程施工任务，组建强有力的生产调度、技术组织、质量控制、经营管理机构，以保证工程施工的顺利进行。成立涪陵区鲤鱼丘水库除险加固工程项目经理部，全面负责工程实施的各项工作。1、项目部建立由项目经理、技术负责人组成，实行项目经理负责制、工程项目管理制，明确项目经理部为本工程项目的经...
