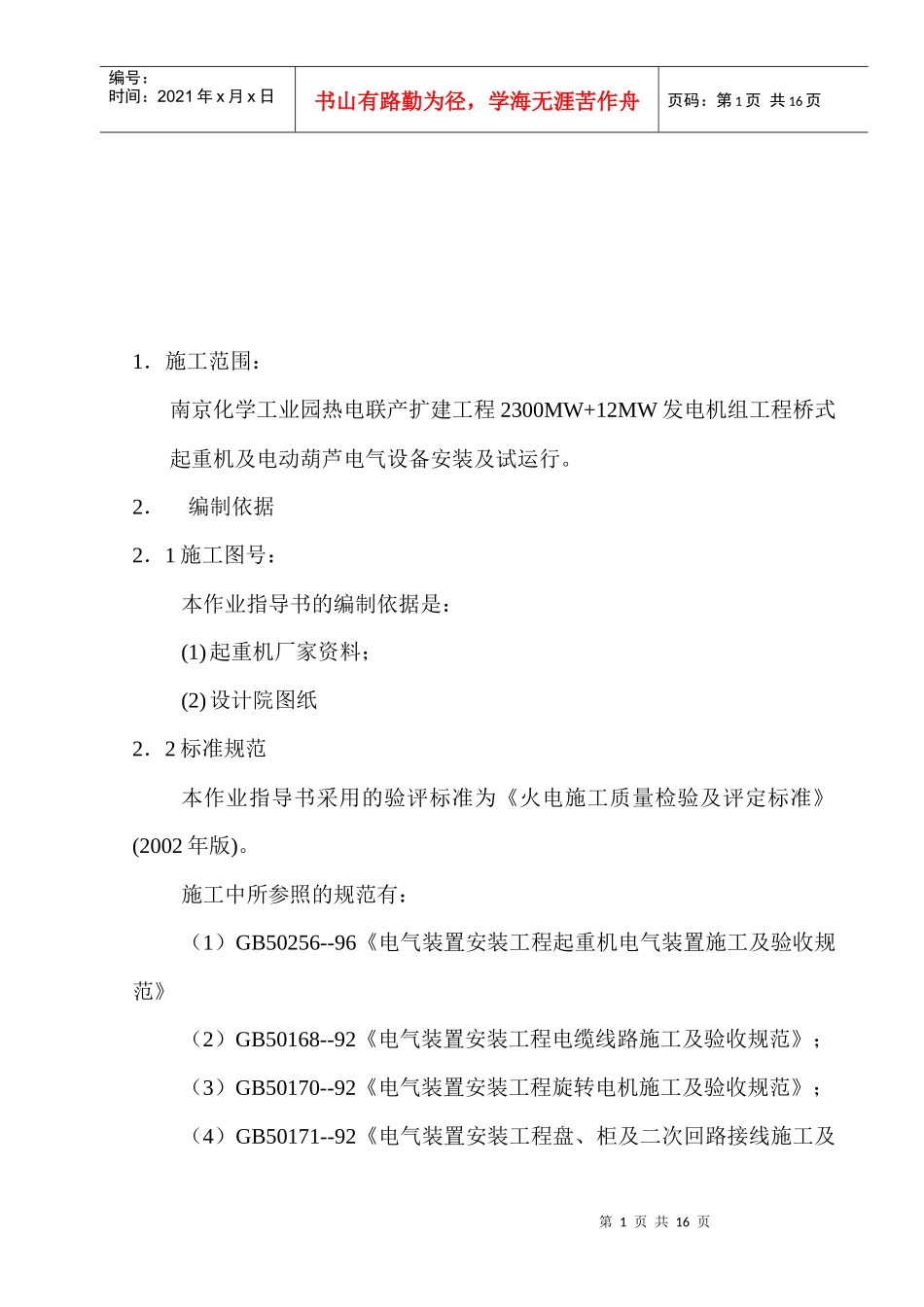

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页1．施工范围：南京化学工业园热电联产扩建工程2300MW+12MW发电机组工程桥式起重机及电动葫芦电气设备安装及试运行。2．编制依据2．1施工图号：本作业指导书的编制依据是：(1)起重机厂家资料；(2)设计院图纸2．2标准规范本作业指导书采用的验评标准为《火电施工质量检验及评定标准》(2002年版)。施工中所参照的规范有：（1）GB50256--96《电气装置安装工程起重机电气装置施工及验收规范》（2）GB50168--92《电气装置安装工程电缆线路施工及验收规范》；（3）GB50170--92《电气装置安装工程旋转电机施工及验收规范》；（4）GB50171--92《电气装置安装工程盘、柜及二次回路接线施工及第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页验收规范》；（5）GB50169--92《电气装置安装工程接地装置施工及验收规范》；（6）火电施工质量检验及评定标准（电气装置篇）(1984年版)；（7）GB5050--91《电气装置安装工程电气设备交接试验标准》。本作业指导书的安全技术措施编制依据为：（1）安规DL5009.1--2002《电力建设安全工作规程》（火力发电厂部分）；3．施工准备3．1材料设备起重机电气设备的安装一般有电气控制箱、电阻器、控制器、限位器、接线盒、电线、电缆、桥架以及一定量的槽钢[10、角钢（∠50×5，∠40×4）、尼龙绳、工字钢、瓦斯管（Φ25—Φ50）、5mm厚橡皮垫等。所有需安装的设备,在安装前均应会同厂家、甲方有关代表、监理和供应科进行开箱清点，并办理开箱检查记录，对缺损物件进行记录并提出单子由厂家补齐。3．2施工机械施工时配备交流电焊机、砂轮切割机、磨光机、电钻、拖拉机，同时配备相宜的吊车配合施工。3．3技术资料施工中主要依据的技术资料有：起重机厂家图纸及其他有关资料（包第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页括设计变更单、工程联系单、技术核定单），施工完毕后及时填写相应的验评表、签证等。施工中所应提供的验评表代码：DL/T5161.14-3.0.2,DL/T5161.14-1.0.4,DL/T5161.14-1.0.6,DL/T5161.7-3.0.9,DL/T5161.12-3.0.2,DL/T5161.7-3.0.11,DL/T5161.14-4.0.2等3．4计量器具及特殊工具应配备的计量器具有水平尺、万用表、500V摇表等。4．施工工序4.1工序流程4．1．1桥式起重机安装流程图有疑问施工前安全技术交底电机检查清点到货设备、提出缺件清单土建、机务施工达到电气安装施工条件，并验收合格写出技术核定单，由厂家给以解释审查厂家及设计图纸电缆管敷设临时脚手架等安全设施搭设完善、验收合格第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页电气盘柜基础安装电气盘柜及电阻器安装安装轨道架轨道梁就位校正轨道梁焊接轨道梁打磨焊缝并刷防锈漆安装滑车限位开关安装电缆、电线敷设接线第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页回路校检摇绝缘值申请二级验收负荷试验、过流继电器检查投运4.1.2电动葫芦安装流程图：有疑问施工前安全技术交底机务穿绳、进行吊钩上升下降、行走等限位调试土建钢轨、机务设备安装完善，并经验收合格验收合格后，送电试操作申请四级验收写出技术核定单，由厂家给以解释审查厂家图纸临时脚手架等安全设施搭设完毕，验收合格第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页清点到货设备、提出缺件清单电机检查电缆、电线敷设电缆接线校线送电试操作送电试运行负荷试验投运4．2工序方法：4．2．1电气设备安装电源滑线施工完善、验收合格敷设电缆管回路校验并摇电机绝缘申请验收申请四级验收第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页（一）桥式起重机安装（1）设备到货后应会同生产厂家、监理代表、甲方代表、供应科对照到货清单对设备进行开箱清点，并做好开箱检查记录，检查操作室内的电气元件是否完整...
