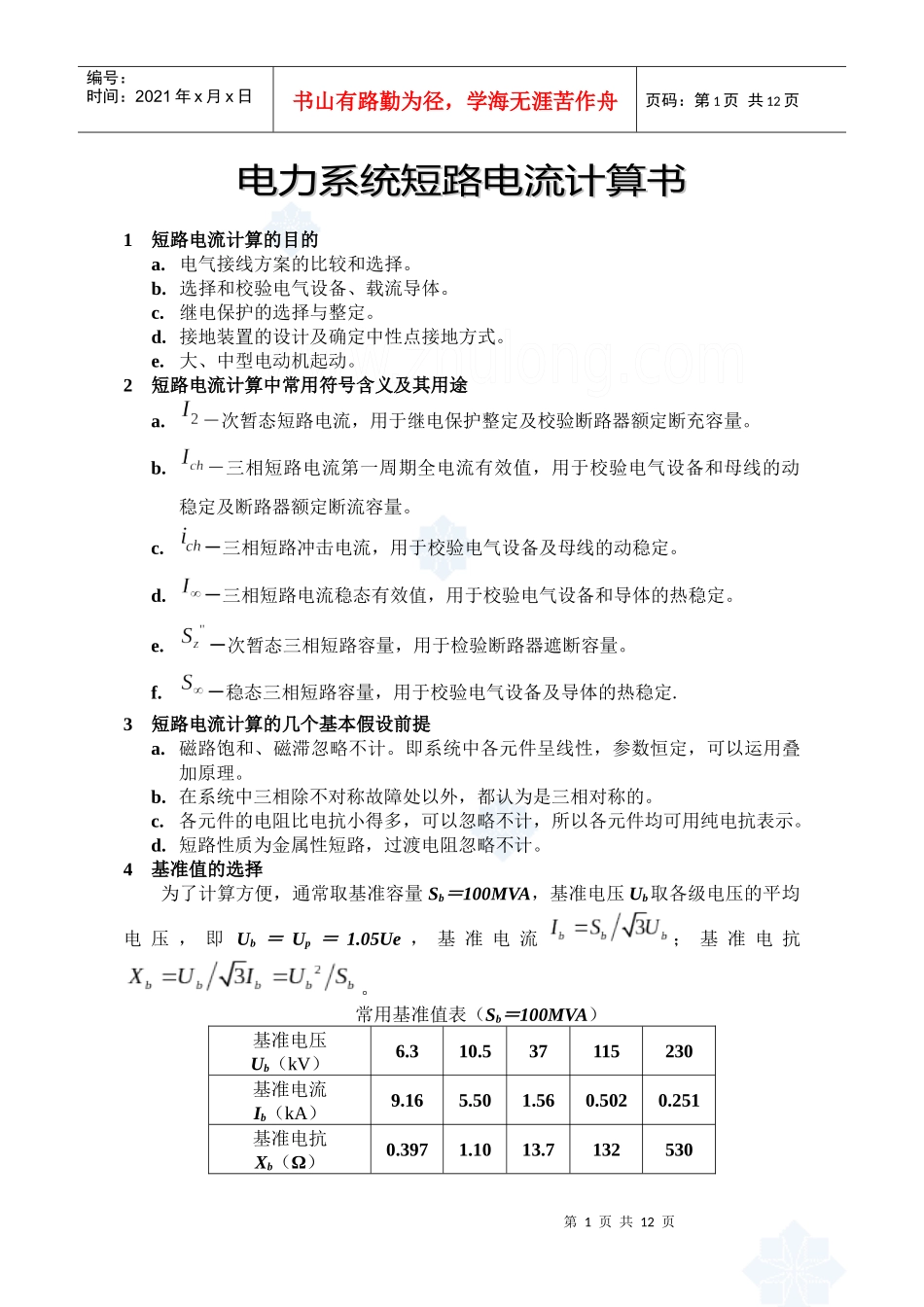

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页电力系统短路电流计算书电力系统短路电流计算书1短路电流计算的目的a.电气接线方案的比较和选择。b.选择和校验电气设备、载流导体。c.继电保护的选择与整定。d.接地装置的设计及确定中性点接地方式。e.大、中型电动机起动。2短路电流计算中常用符号含义及其用途a.－次暂态短路电流，用于继电保护整定及校验断路器额定断充容量。b.－三相短路电流第一周期全电流有效值，用于校验电气设备和母线的动稳定及断路器额定断流容量。c.－三相短路冲击电流，用于校验电气设备及母线的动稳定。d.－三相短路电流稳态有效值，用于校验电气设备和导体的热稳定。e.－次暂态三相短路容量，用于检验断路器遮断容量。f.－稳态三相短路容量，用于校验电气设备及导体的热稳定.3短路电流计算的几个基本假设前提a.磁路饱和、磁滞忽略不计。即系统中各元件呈线性，参数恒定，可以运用叠加原理。b.在系统中三相除不对称故障处以外，都认为是三相对称的。c.各元件的电阻比电抗小得多，可以忽略不计，所以各元件均可用纯电抗表示。d.短路性质为金属性短路，过渡电阻忽略不计。4基准值的选择为了计算方便，通常取基准容量Sb＝100MVA，基准电压Ub取各级电压的平均电压，即Ub＝Up＝1.05Ue，基准电流；基准电抗。常用基准值表（Sb＝100MVA）基准电压Ub（kV）6.310.537115230基准电流Ib（kA）9.165.501.560.5020.251基准电抗Xb（Ω）0.3971.1013.7132530第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页各电气元件电抗标么值计算公式元件名称标么值备注发电机（或电动机）为发电机次暂态电抗的百分值变压器为变压器短路电压百分值，SN为最大容量线圈额定容量电抗器为电抗器的百分电抗值线路其中X0为每相电抗的欧姆值系统阻抗Skd为与系统连接的断路器的开断容量；S为已知系统短路容量其中线路电抗值的计算中，X0为：a.6~220kV架空线取0.4Ω/kMb.35kV三芯电缆取0.12Ω/kMc.6～10kV三芯电缆取0.08Ω/kM上表中SN、Sb单位为MVA，UN、Ub单位为kV，IN、Ib单位为kA。5某炼油厂短路电流计算各主要元件参数5.1系统到长炼110kV母线的线路阻抗（标么值）a.峡山变单线路供电时：最大运行方式下：正序0.1052；最小运行方式下：正序0.2281b.巴陵变单线路供电时：最大运行方式下：正序0.1491最小运行方式下：正序0.26835.21＃、2＃主变：SN＝50000kVA；X％＝14％5.3200分段开关电抗器：IN＝4000A；X％＝6％5.4厂用电抗器：IN＝400A；X％＝4％5.5配出线电抗器1：IN＝750A；X％＝5％配出线电抗器2：IN＝1000A；X％＝6％5.6陆城变：UN＝35kV；SN＝63kVA；X％＝7.43％5.7陆城架空线：l=11.3kM；UN＝35Kv5.81＃催化9000kW电机电抗器：IN＝1500A；Xk％＝5％5.91＃催化5000kW电机电抗器：IN＝1000A；Xk％＝4％5.102＃催化4200kW电机电抗器：IN＝1000A；Xk％＝3％5.114＃发电机：SN＝15MVA；Xd”＝12.4％第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页5.121＃、2＃、3＃、6＃发电机：SN＝3.75MVA；Xd”＝9.87％6各元件阻抗标么值的计算6.11＃、2＃主变：6.2200分段开关电抗器：6.3厂用电抗器：6.4配出线电抗器1：6.5配出线电抗器2：6.6陆城变：6.7陆城架空线：6.81＃催化9000kW电机回路出线电抗器：6.91＃催化5000kW电机回路出线电抗器：6.102＃催化4200kW电机回路出线电抗器：6.114＃发电机：6.121＃、2＃、3＃、6＃发电机：6.136kV三芯电力电缆1kM，每回路2根三芯电缆第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页2kM，每回路2根三芯电缆7最大运行方式（500、200均合闸运行）下系统及某内部系统标么值阻抗图：8最大运行方式下，主6kVI段母线K1点三相短路电流计算（4＃机、2台3000kW机及500、200合闸运行）：当电源容量大于基准量的7.56倍时，即以供电电源的容量为基准的第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页阻抗标么...
