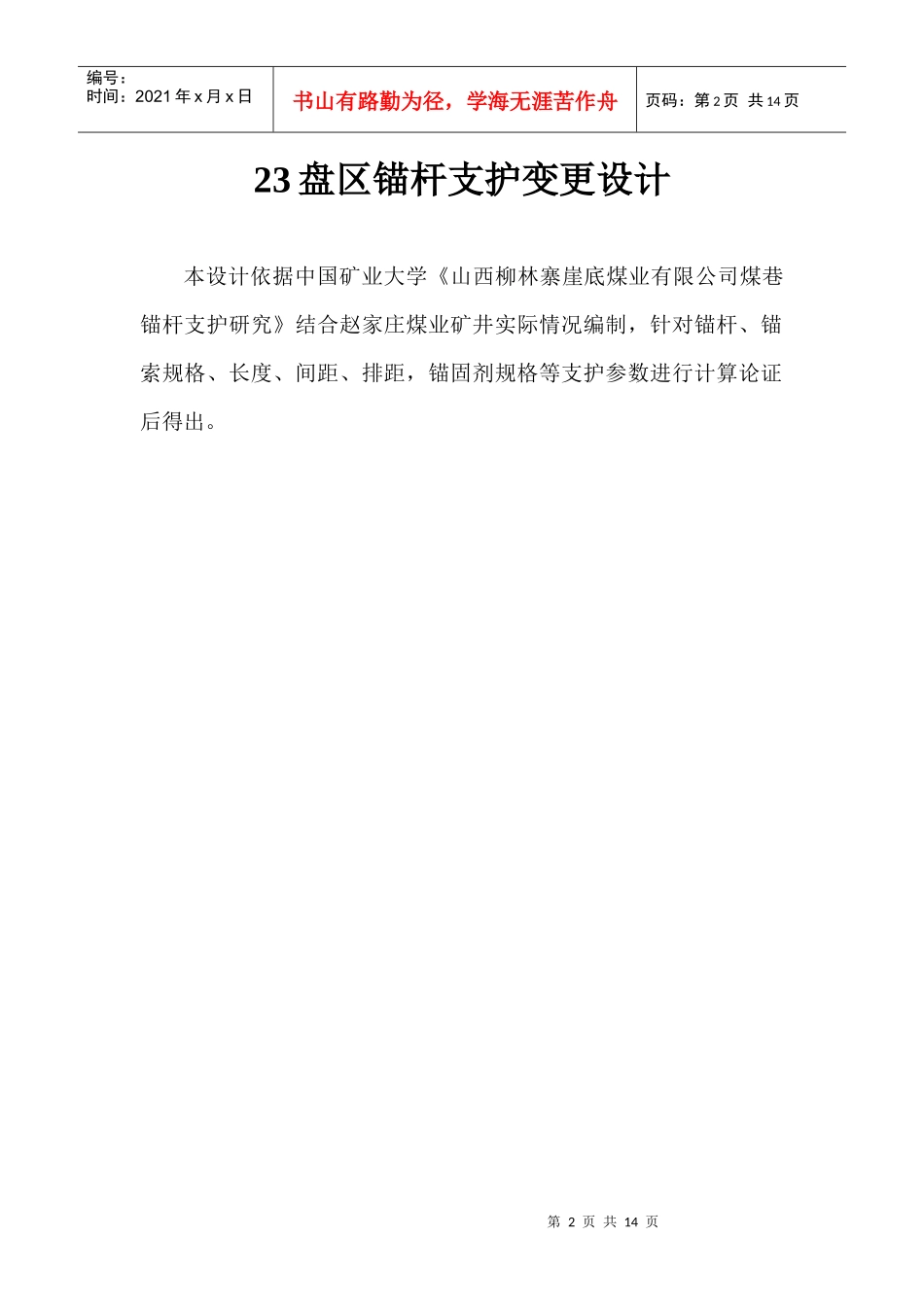

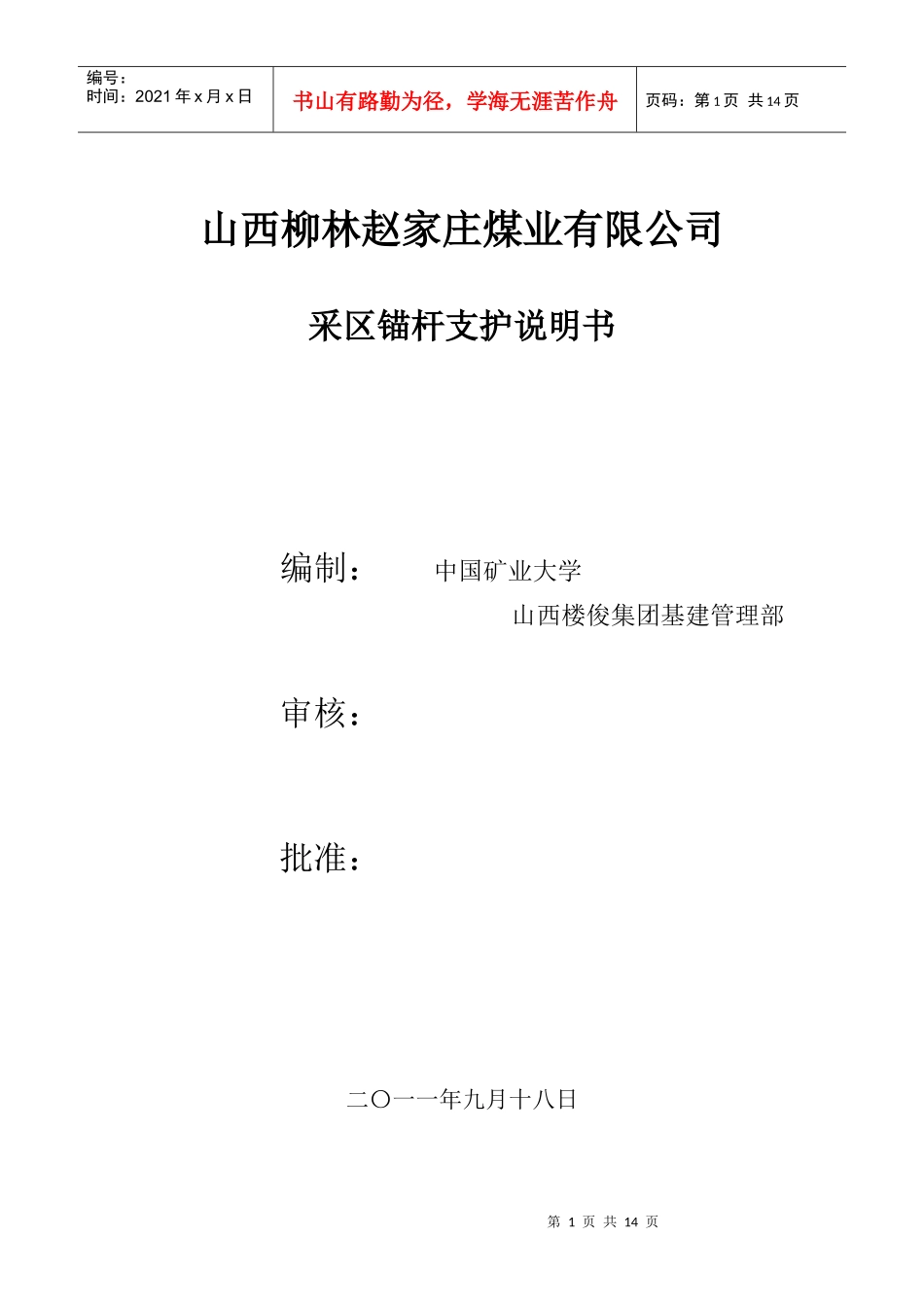

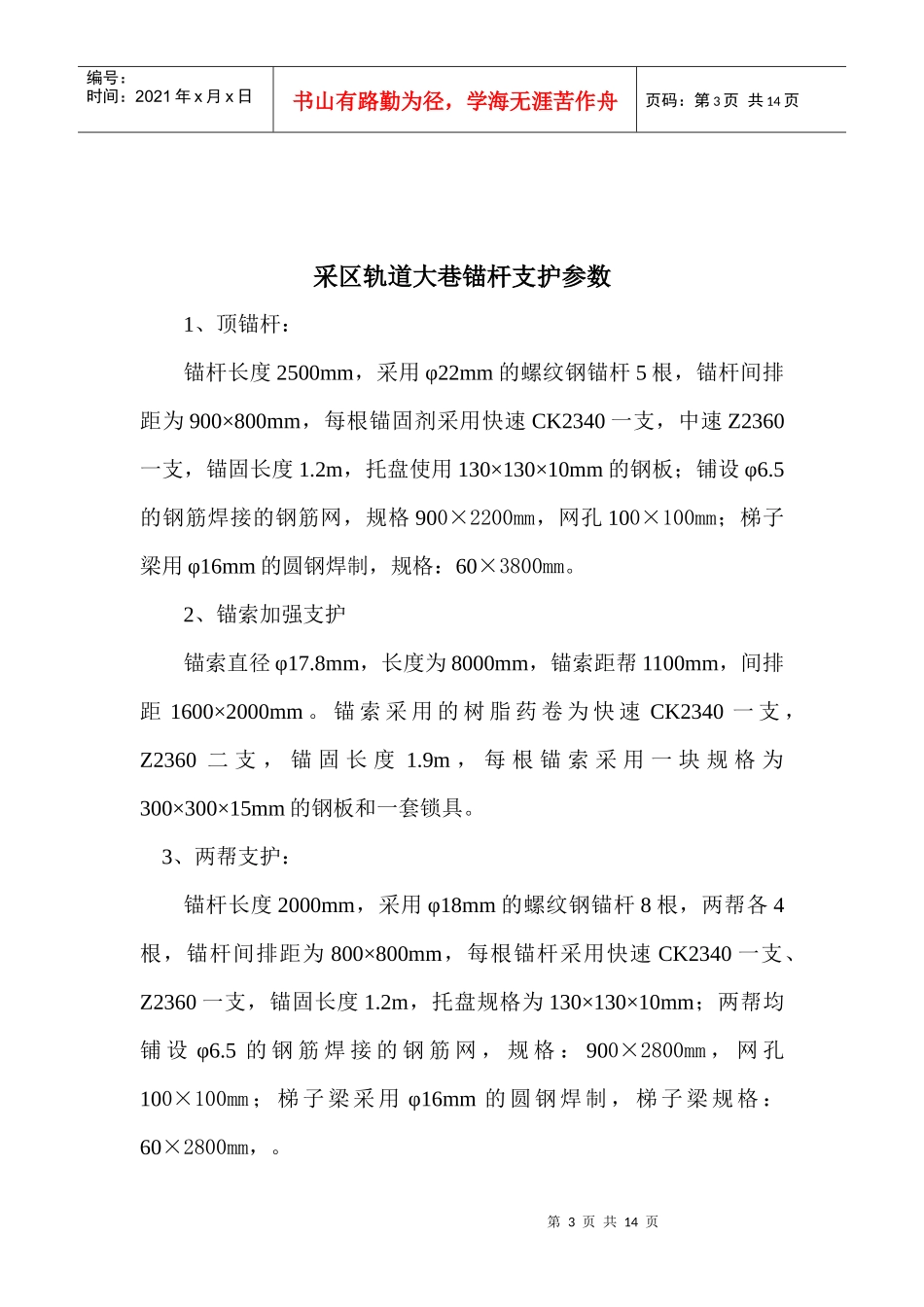

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页山西柳林赵家庄煤业有限公司采区锚杆支护说明书编制：中国矿业大学山西楼俊集团基建管理部审核：批准：二〇一一年九月十八日第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页23盘区锚杆支护变更设计本设计依据中国矿业大学《山西柳林寨崖底煤业有限公司煤巷锚杆支护研究》结合赵家庄煤业矿井实际情况编制，针对锚杆、锚索规格、长度、间距、排距，锚固剂规格等支护参数进行计算论证后得出。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页采区轨道大巷锚杆支护参数1、顶锚杆：锚杆长度2500mm，采用φ22mm的螺纹钢锚杆5根，锚杆间排距为900×800mm，每根锚固剂采用快速CK2340一支，中速Z2360一支，锚固长度1.2m，托盘使用130×130×10mm的钢板；铺设φ6.5的钢筋焊接的钢筋网，规格900×2200mm，网孔100×100mm；梯子梁用φ16mm的圆钢焊制，规格：60×3800mm。2、锚索加强支护锚索直径φ17.8mm，长度为8000mm，锚索距帮1100mm，间排距1600×2000mm。锚索采用的树脂药卷为快速CK2340一支，Z2360二支，锚固长度1.9m，每根锚索采用一块规格为300×300×15mm的钢板和一套锁具。3、两帮支护：锚杆长度2000mm，采用φ18mm的螺纹钢锚杆8根，两帮各4根，锚杆间排距为800×800mm，每根锚杆采用快速CK2340一支、Z2360一支，锚固长度1.2m，托盘规格为130×130×10mm；两帮均铺设φ6.5的钢筋焊接的钢筋网，规格：900×2800mm，网孔100×100mm；梯子梁采用φ16mm的圆钢焊制，梯子梁规格：60×2800mm，。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页4、顶、帮网片搭接长度均为100mm，每隔200mm用10#铅丝进行绑扎；所有角锚要使用配套的异形托盘。采区轨道大巷锚杆布置见附图第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页采区运输大巷锚杆支护参数1、顶锚杆：锚杆长度2500mm，采用φ22mm的螺纹钢锚杆5根，锚杆间排距为900×800mm，每根锚固剂采用快速CK2340一支，中速Z2360一支，锚固长度1.2m，托盘使用130×130×10mm的钢板；铺设φ6.5的钢筋焊接的钢筋网，规格900×2200mm，网孔100×100mm；梯子梁用φ16mm的圆钢焊制，规格：60×3800mm。2、锚索加强支护锚索直径φ17.8mm，长度为8000mm，锚索距帮1100mm，间排距1600×2000mm。锚索采用的树脂药卷为快速CK2340一支，Z2360二支，锚固长度1.9m，每根锚索采用一块规格为300×300×15mm的钢板和一套锁具。3、两帮支护：锚杆长度2000mm，采用φ18mm的螺纹钢锚杆8根，两帮各4根，锚杆间排距为800×800mm，每根锚杆采用快速CK2340一支、Z2360一支，锚固长度1.2m，托盘规格为130×130×10mm；两帮均铺设φ6.5的钢筋焊接的钢筋网，规格：900×2800mm，网孔100×100mm；梯子梁采用φ16mm的圆钢焊制，梯子梁规格：60×2800mm，。4、顶、帮网片搭接长度均为100mm，每隔200mm用10#铅丝进行绑扎；所有角锚要使用配套的异形托盘。第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页采区运输大巷锚杆布置见附图采区回风大巷锚杆支护参数1、顶锚杆：锚杆长度2500mm，采用φ22mm的螺纹钢锚杆6根，锚杆间排距为900×800mm，每根锚固剂采用快速CK2340一支，中速Z2360一支，锚固长度1.2m，托盘使用130×130×10mm的钢板；铺设φ6.5的钢筋焊接的钢筋网，规格900×2400mm，网孔100×100mm；梯子梁用φ16mm的圆钢焊制，规格：60×4300mm。2、锚索加强支护锚索直径φ17.8mm，长度为8000mm，锚索距帮1250mm，间排距1600×2000mm。锚索采用的树脂药卷为快速CK2340一支，Z2360二支，锚固长度1.9m，每根锚索采用一块规格为300×300×15mm的钢板和一套锁具。3、两帮支护：锚杆长度2000mm，采用φ18mm的螺纹钢锚杆8根，两帮各4根，锚杆间排距为900×800mm，每根锚杆采用快速CK2340一支、Z2360一支，锚固长度1.2m，托盘规格为130×130...
