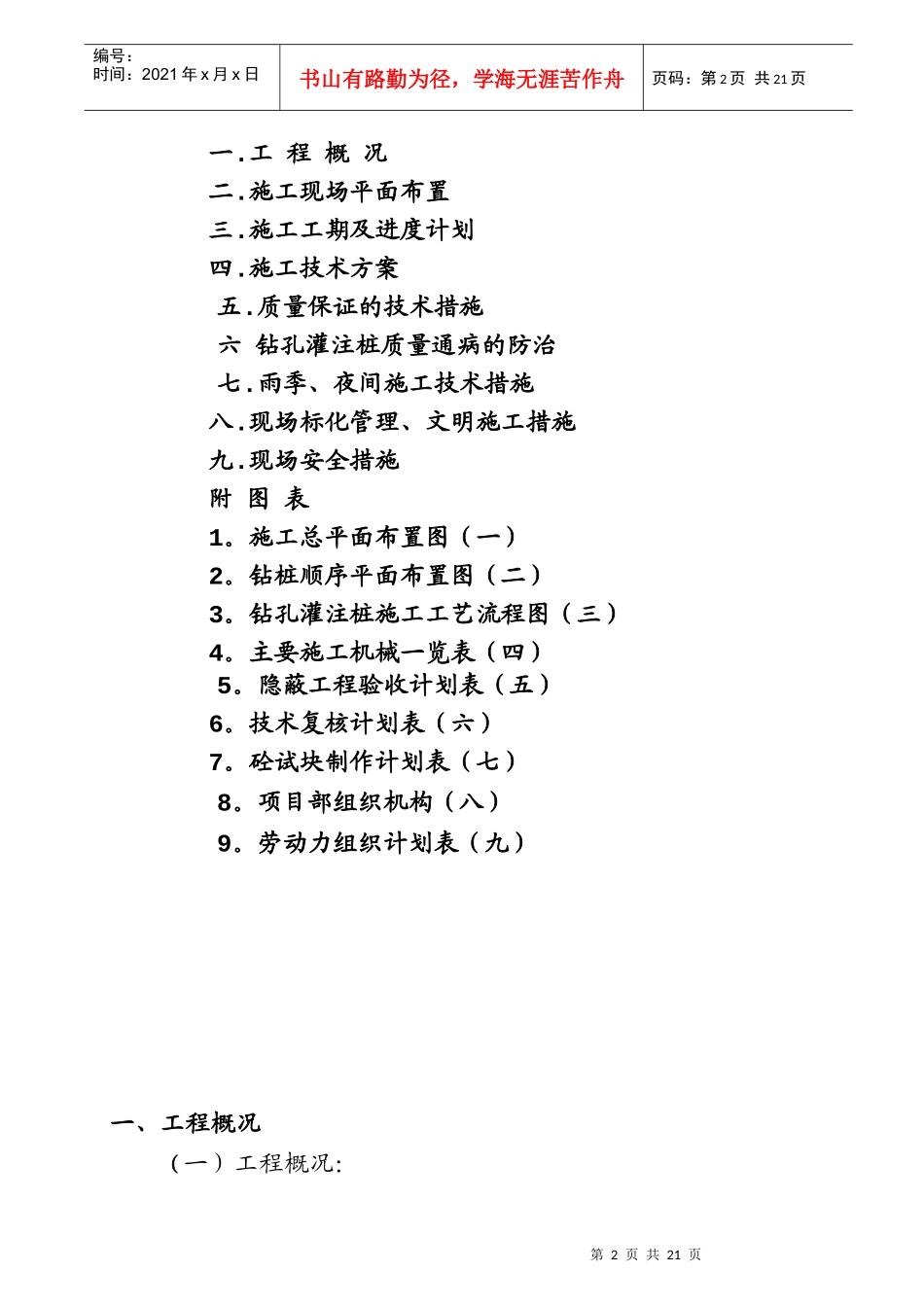

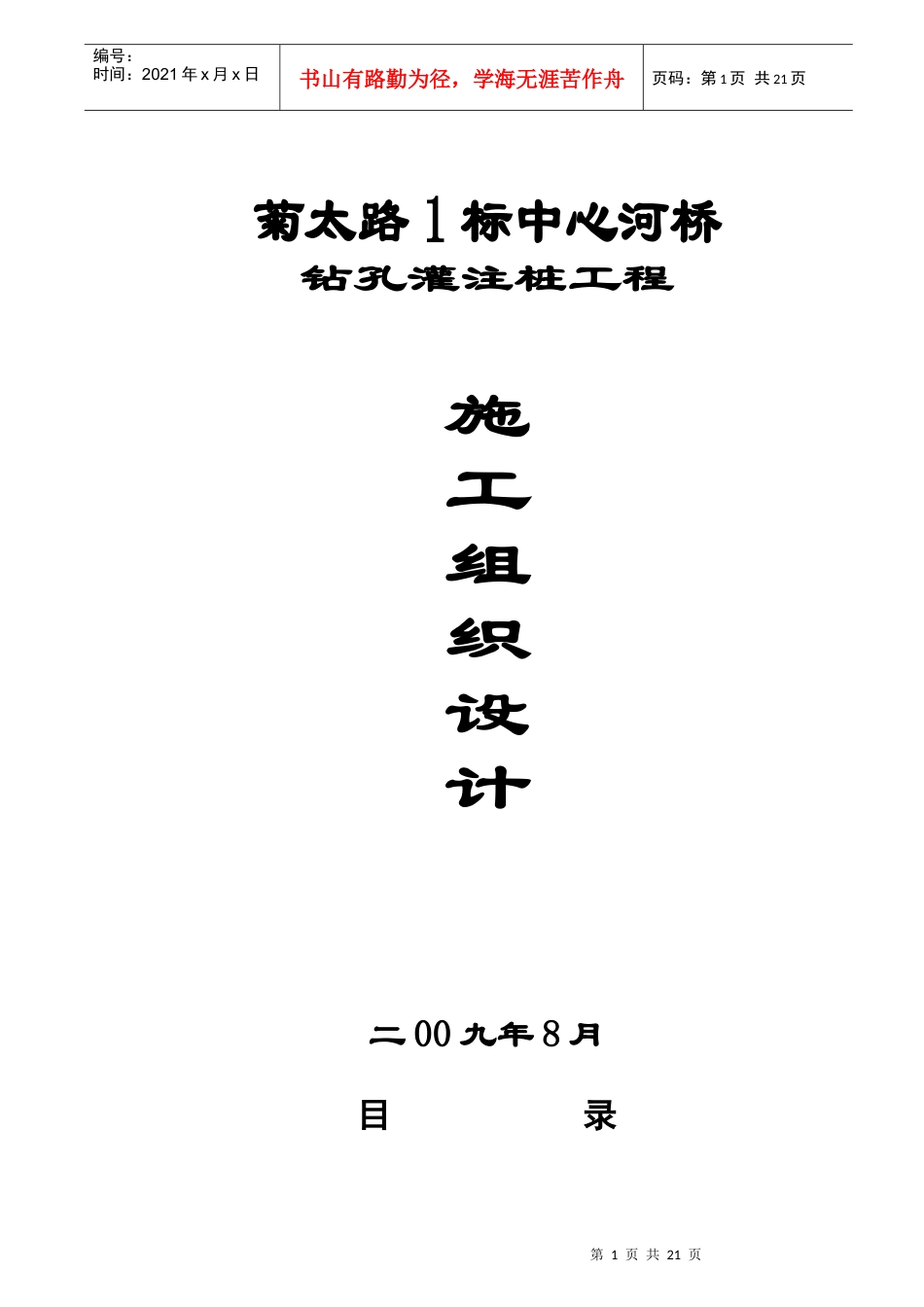

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页菊太路1标中心河桥钻孔灌注桩工程施工组织设计二00九年8月目录第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页一.工程概况二.施工现场平面布置三.施工工期及进度计划四.施工技术方案五.质量保证的技术措施六钻孔灌注桩质量通病的防治七.雨季、夜间施工技术措施八.现场标化管理、文明施工措施九.现场安全措施附图表1。施工总平面布置图（一）2。钻桩顺序平面布置图（二）3。钻孔灌注桩施工工艺流程图（三）4。主要施工机械一览表（四）5。隐蔽工程验收计划表（五）6。技术复核计划表（六）7。砼试块制作计划表（七）8。项目部组织机构（八）9。劳动力组织计划表（九）一、工程概况（一）工程概况：第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页1、工程名称：菊太路1标中心河桥工程.2、建设单位：上海住宅建设发展中心3、设计单位：4、监理单位：5、总承包单位：6、工程的建筑、结构概况：Ф600型桩67根7、工期要求：工期：25天。8、工程地址：菊太路1标中心河桥9、道路情况和施工场地范围：本工程，交通条件良好。施工场地范围详见总平面布置图（附图表一）10、项目质量目标：确保工程合格。（二）工程内容钻孔灌注桩：桩径Φ600，桩长23米，数量67根；采用商品砼，水下C30。二、施工现场平面布置桩基施工前，施工现场应做到“三通一平”，即水通、电通、道路通及场地平整。桩基施工前应由建设单位进行地下管线的交底，进一步了解施工现场原有地下管线的分布情况，对钻孔灌注桩影响的管线及四周建筑物采取切实的保护措施。本工程全面施工所需电压应不小于150千瓦，水应不少于1根￠50mm口径水管。施工用房（职工宿舍、仓库、现场办公室）等临时设施可根据建设单第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页位的要求及施工现场实际情况进行合理安排。钻孔灌注桩施工前应浇筑硬地坪，合理安排泥浆沟池；商品砼车的道路等一系列施工准备工作。硬地坪费用另行计取。三、施工工期及进度计划施工项目天数3691215182124273033363942454851545760机械进场及准备硬地坪施工桥桩施工静载试验清理场地四、钻孔灌注桩施工技术方案1、工程概况：桩规格为ф600，桩长为23m，2、施工方法：根据地质报告可知本工程基土主要由填土、淤泥质粘土、粘土及粉砂土组成，因在淤泥质粘土及粉砂土极易出现扩径及缩径现象，在成孔及一清过程中，钻压、转速及泵流量要求严格控制，在自然地坪（+4.5绝对标高）下约18.5米厚①--④层淤泥质粘土中钻压宜控制为15Kpa，转速开二档为54r/min，同时采用三通降低泵流量；在自然地坪（+4.5绝对标高）下约18.5--45米的⑤层粘土中成孔时钻压宜控制为25Kpa，转速开三档为75r/min，同时采用三通增加泵流量；在自然地坪（+4.5绝对标高）下约45--54.5米的⑦层粉砂土中成孔时不仅需将钻压、转速、泵流量调缓外，而且还应选择性能好的泥浆来加强护壁，一清泥浆比重不小于1.25。上述施工技术方案的每道工序都由值班技术员自检合格后，再协同总包监理进行复核，签认现场值班记录表后，方进行下一道工序施工。⑴施工工艺流程（见附图表四）⑵施工工艺技术要求本工程桩的施工应严格按照《地基基础设计规范》及《钻孔灌注桩施工规程》操作。具体工艺如下:第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页放桩位线：开工前，用水准仪对施工现场标高进行测量，并计算出平均值，作为硬地坪标高。从各轴线引出桩位线，允许偏差为1cm。桩位中心点处用红漆做出三角标志，以标志为圆心、桩半径为半径画控制圆。桩位线及标志要经常检查，看不清时及时补上。轴线桩及桩位线放好后，须进行自检，再请建设单位、监理单位组织人员认真检查，并及时办理复核手续。埋设护筒：定好桩位后，先在桩位控制圆外侧弹出桩位十字线以便控制桩位，再粉碎地坪混凝土进行开挖。护筒直径为Ф660mm，高1.0M左右。埋设...
