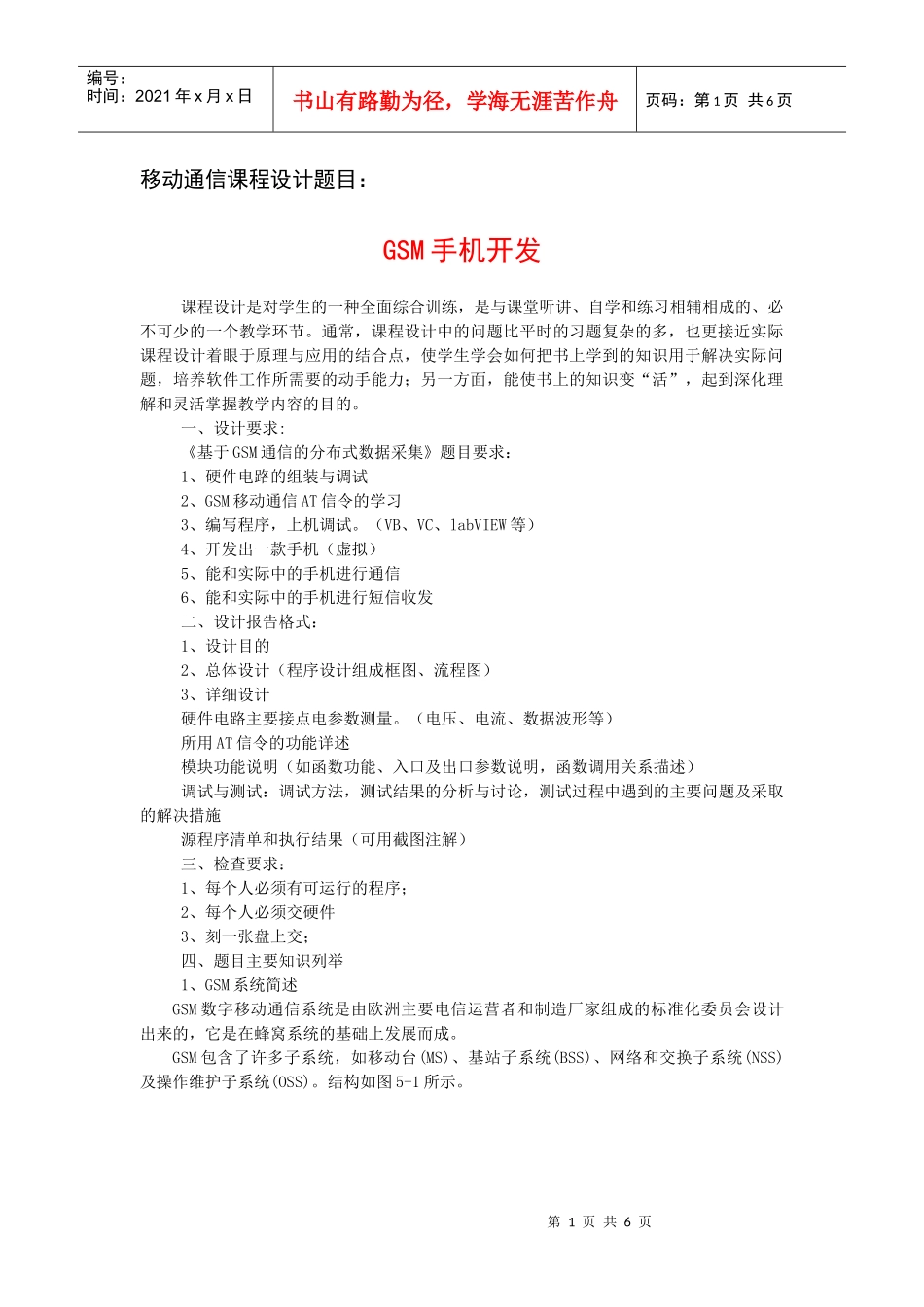

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页移动通信课程设计题目：GSM手机开发课程设计是对学生的一种全面综合训练，是与课堂听讲、自学和练习相辅相成的、必不可少的一个教学环节。通常，课程设计中的问题比平时的习题复杂的多，也更接近实际课程设计着眼于原理与应用的结合点，使学生学会如何把书上学到的知识用于解决实际问题，培养软件工作所需要的动手能力；另一方面，能使书上的知识变“活”，起到深化理解和灵活掌握教学内容的目的。一、设计要求:《基于GSM通信的分布式数据采集》题目要求：1、硬件电路的组装与调试2、GSM移动通信AT信令的学习3、编写程序，上机调试。（VB、VC、labVIEW等）4、开发出一款手机（虚拟）5、能和实际中的手机进行通信6、能和实际中的手机进行短信收发二、设计报告格式：1、设计目的2、总体设计（程序设计组成框图、流程图）3、详细设计硬件电路主要接点电参数测量。（电压、电流、数据波形等）所用AT信令的功能详述模块功能说明（如函数功能、入口及出口参数说明，函数调用关系描述）调试与测试：调试方法，测试结果的分析与讨论，测试过程中遇到的主要问题及采取的解决措施源程序清单和执行结果（可用截图注解）三、检查要求：1、每个人必须有可运行的程序；2、每个人必须交硬件3、刻一张盘上交；四、题目主要知识列举1、GSM系统简述GSM数字移动通信系统是由欧洲主要电信运营者和制造厂家组成的标准化委员会设计出来的，它是在蜂窝系统的基础上发展而成。GSM包含了许多子系统，如移动台(MS)、基站子系统(BSS)、网络和交换子系统(NSS)及操作维护子系统(OSS)。结构如图5-1所示。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图5-1GSM的系统框图交换网路子系统（NSS）主要完成交换功能和客户数据与移动性管理、安全性管理所需的数据库功能。由一系列功能实体所构成，如移动业务交换中心（MSC）、归属位置登记器、访问位置登记器、鉴权中心和设备识别码登记器等。基站子系统(BSS)是在一定的无线覆盖区中由MSC控制，与MS进行通信的系统设备，它主要负责完成无线发送接收和无线资源管理等功能。功能实体可分为基站控制器（BSC）和基站收发信台（BTS）。BSC具有对一个或多个BTS进行控制的功能，它主要负责无线网路资源的管理、小区配置数据管理、功率控制、定位和切换等，是个很强的业务控制点。BTS是无线接口设备，它完全由BSC控制，主要负责无线传输，完成无线与有线的转换、无线分集、无线信道加密、跳频等功能。移动台就是移动客户设备部分，它由两部分组成，移动终端(MS)和客户识别卡（SIM）。移动终端完成话音编码、信道编码、信息加密、信息的调制和解调、信息发射和接收。SIM卡存有认证客户身份所需的所有信息，并能执行一些与安全保密有关的重要信息，以防止非法客户进入网路。SIM卡还存储与网路和客户有关的管理数据，只有插入SIM后移动终端才能接入进网。GSM系统还有个操作维护子系统（OMC），它主要是对整个GSM网路进行管理和监控。通过它实现对GSM网内各种部件功能的监视、状态报告、故障诊断等功能。我国陆地公用蜂窝数字移动通信网GSM通信系统采用900MHz频段：905～915（移动台发、基站收），950～960（基站发、移动台收）。随着业务的发展，可视需要向下扩展，或向1.8GHz频段的DCS1800过渡，即1800MHz频段：1710～1785（移动台发、基站收）1805～1880（基站发、移动台收）。2.GSM模块的特点本实验箱装配了华为的GTM900B无线模块。该模块是一款双频900/1800MHZ高度集成的段GSM/GPRS无线模块。带有标准的RS232接口以及SIM卡，可以在PC机上用AT命令通过串口对它进行设置。它是一个在声音和数据通讯上通用的GSM双频终端产品。其技术特点如下：频段:双频GSM900MHz和DCS1800MHz(Phase2+)电压范围：5V至24V低功耗,配置有专用电源.发射功率:2W（GSM900MHzClass4）1W（DCS1800MHzClass1）工作电流损耗:通话模式:300mA(典型值.)空闲模式:3.5mA低功耗：处于睡眠状态时电流为3mA第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
