电力设备接地设计技术规程SDJ8-79VIP免费

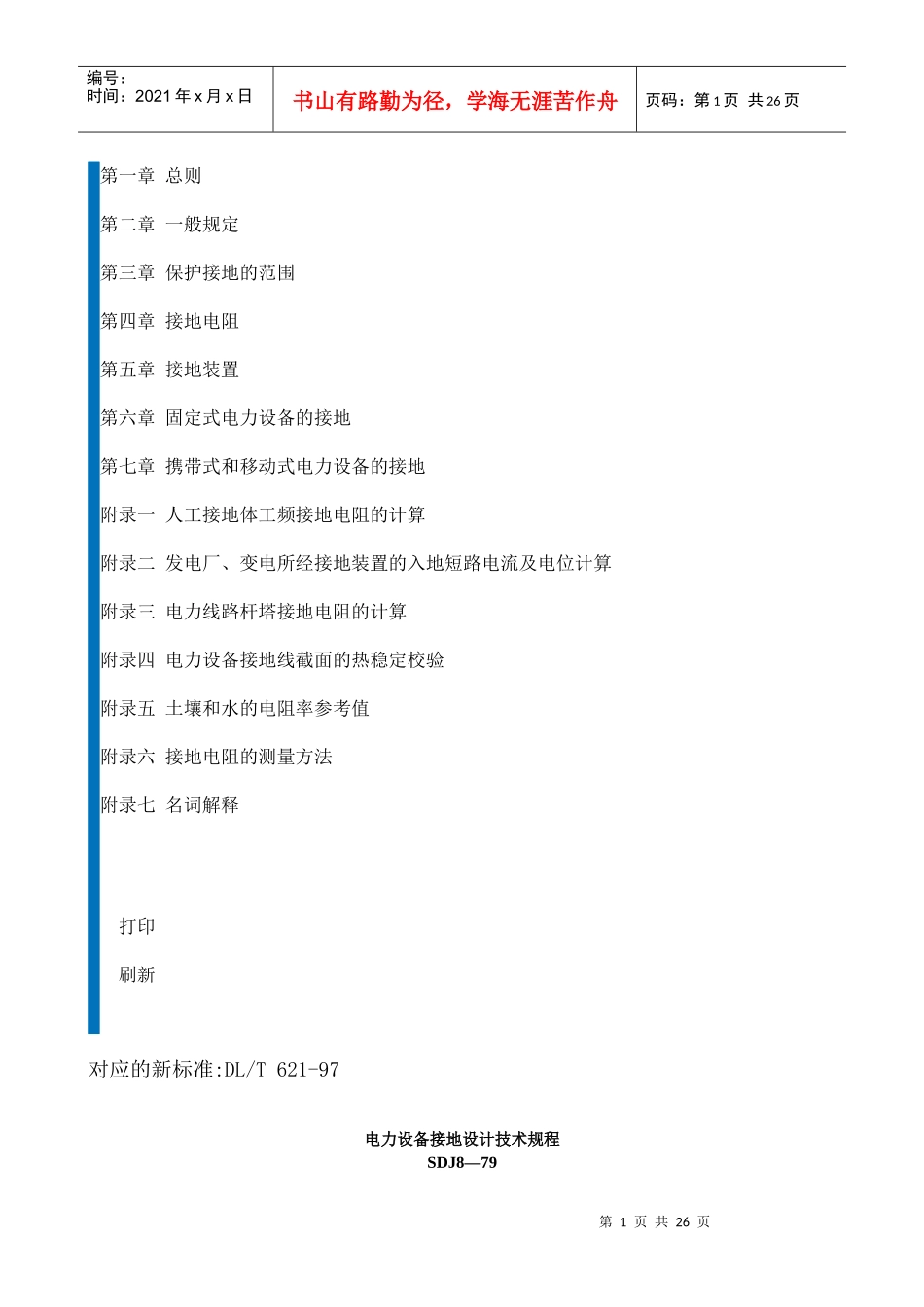

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页第一章总则第二章一般规定第三章保护接地的范围第四章接地电阻第五章接地装置第六章固定式电力设备的接地第七章携带式和移动式电力设备的接地附录一人工接地体工频接地电阻的计算附录二发电厂、变电所经接地装置的入地短路电流及电位计算附录三电力线路杆塔接地电阻的计算附录四电力设备接地线截面的热稳定校验附录五土壤和水的电阻率参考值附录六接地电阻的测量方法附录七名词解释打印刷新对应的新标准:DL/T621-97电力设备接地设计技术规程SDJ8—79第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页中华人民共和国水利电力部关于颁发《电力设备接地设计技术规程》SDJ8—79的通知（79）水电规字第3号《电力设备接地设计技术规程》SDJ8—76于一九七六年颁发试行后，对电力设备接地设计工作起到了一定的指导和提高作用。现根据近年来的建设经验和各单位的意见，对本规程的内容作了必要的修改和补充，并颁发执行。在执行中如遇到问题，请告我部规划设计管理局。一九七九年一月八日基本符号电流、电压、电位和电势I——计算用的单相接地故障电流，计算用的流经接地装置的入地短路电流，厂、所内外接地短路时流经接地装置的电流；Inax——接地短路时的最大短路电流；Iz——发生短路电流Inax时，流经发电厂、变电所接地中性点的最大接地短路电流；Ijd——考虑5～10年发展的流过接地线的短路电流稳定值；——低压电力网中，相线与零线之间的短路电流，向量值；Ich——通过接地体的雷电冲击电流；Ew——发生接地短路时，接地装置的电位；Ej——发生接地短路时，接地装置的接触电势；Ek——发生接地短路时，接地装置的跨步电势；Ejm——发生接地短路时，接地网地表面的最大接触电势；Ekm——发生接地短路时，接地网外地表面的最大跨步电势；——电力网的额定相电压，向量值。电阻、阻抗和电阻率Zd——相线与零线回路的总阻抗，复数；Zb——变压器正序、负序和零序阻抗的算术平均值，复数；Rc——垂直接地体的工频接地电阻；Rp——水平接地体的工频接地电阻；Rc，ch——每个垂直接地体的冲击接地电阻；Rp，ch——水平接地体的冲击接地电阻；R——接地装置的工频接地电阻，单独接地体的工频接地电阻；Rch——接地装置的冲击接地电阻；——每根水平接地体的冲击接地电阻；Rw——接地网的工频接地电阻；ρ——计算防雷接地装置所采用的土壤电阻率；ρb——人脚站立处地表面的土壤电阻率；第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页ρ0——雷季中无雨水时所测得的土壤电阻率。几何特征b——扁钢的宽度，等边角钢的边长；b1、b2——不等边角钢的两个边长；d——水平接地体的直径或等效直径，垂直接地体的直径或等效直径；——钢管的外直径；——垂直接地体间距；h——水平接地体的埋设深度，水平均压带的埋设深度；L——水平接地体的总长度；L1——接地网的外缘边长；l——垂直接地体的长度，单个水平接地体的长度，水平环型接地体的环的直径；r——与接地网面积S等值的圆的半径，即等效半径；S——接地网的总面积；Sjd——接地线的最小允许截面。计算系数A——水平接地体的形状系数；a、、m、p——接地体冲击系数公式中与接地体的形状有关的系数；Kh——接地线的热稳定系数；Kf——避雷线的工频分流系数；Kj——接触系数；Kk——跨步系数；Kd——接地导体直径影响系数；Kn——均压带根数影响系数；Ks——接地网面积影响系数；α——单独接地体的冲击系数；η——接地体的工频利用系数；ch——接地体的冲击利用系数；ψ——考虑土壤干燥所取的季节系数。时间参数及其他t——接地短路电流的持续时间；td——短路的等效持续时间；n——均压带计算根数。第一章总则第1条电力设备的接地设计，必须贯彻执行党的有关方针和政策，认真总结运行经验，并根据设备的类型和运行方式，接地的性质，以及地质特点等，因地制宜，做到安全可靠，经济合理。第2条本规程适用于交流和直流电力设备的接地。有特殊要求的...
