货车滚动轴承常见故障分析及防范VIP免费

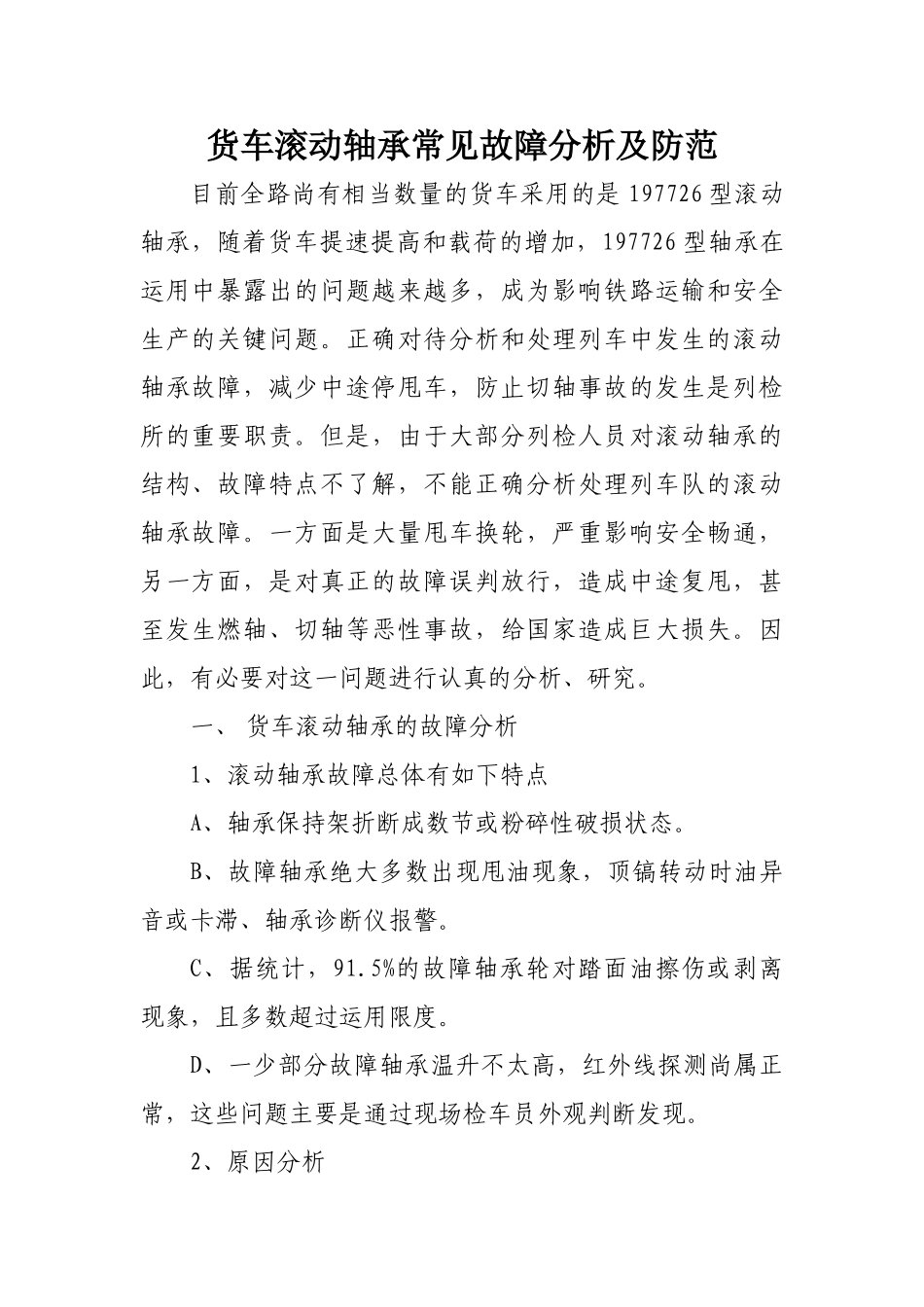

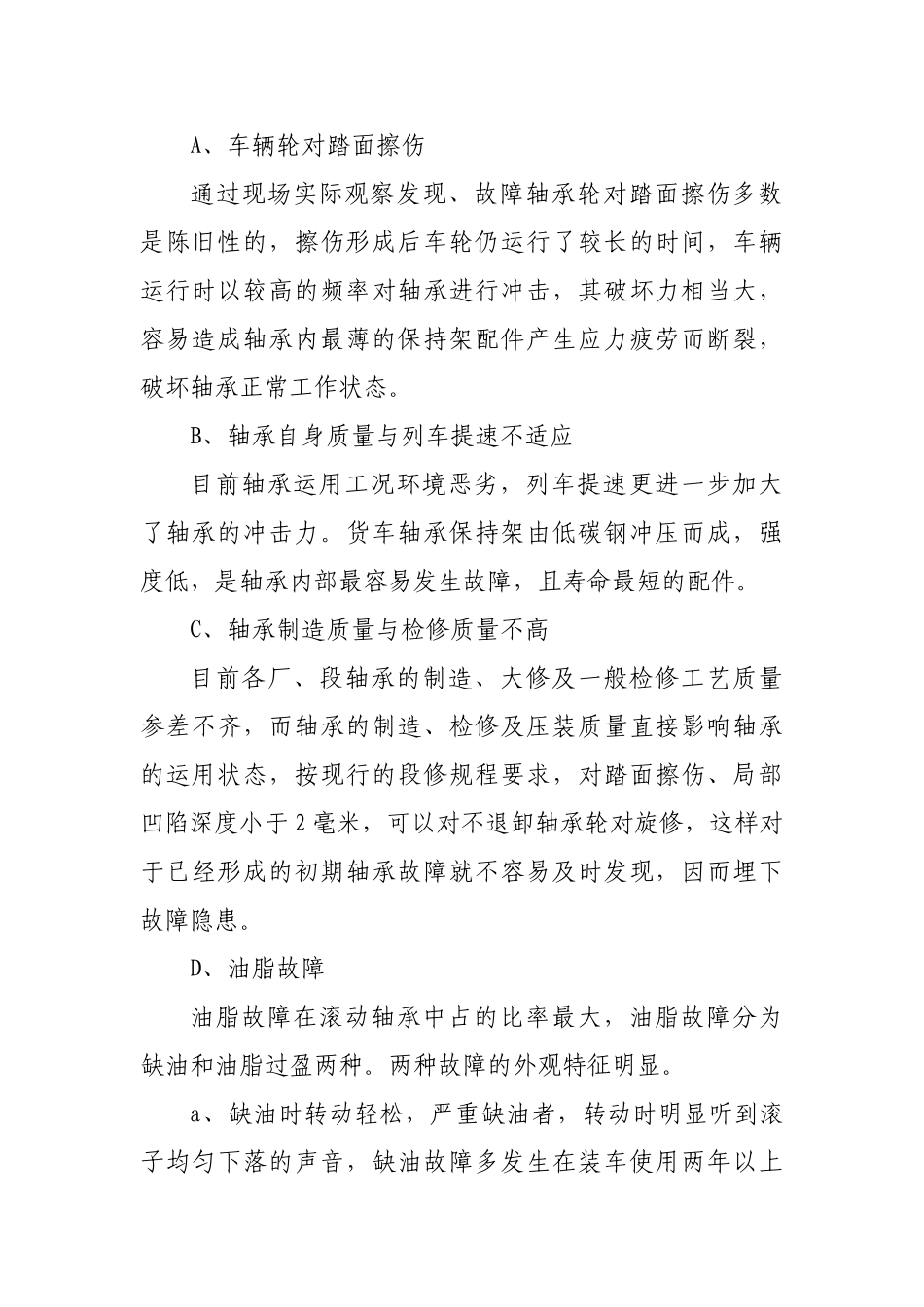

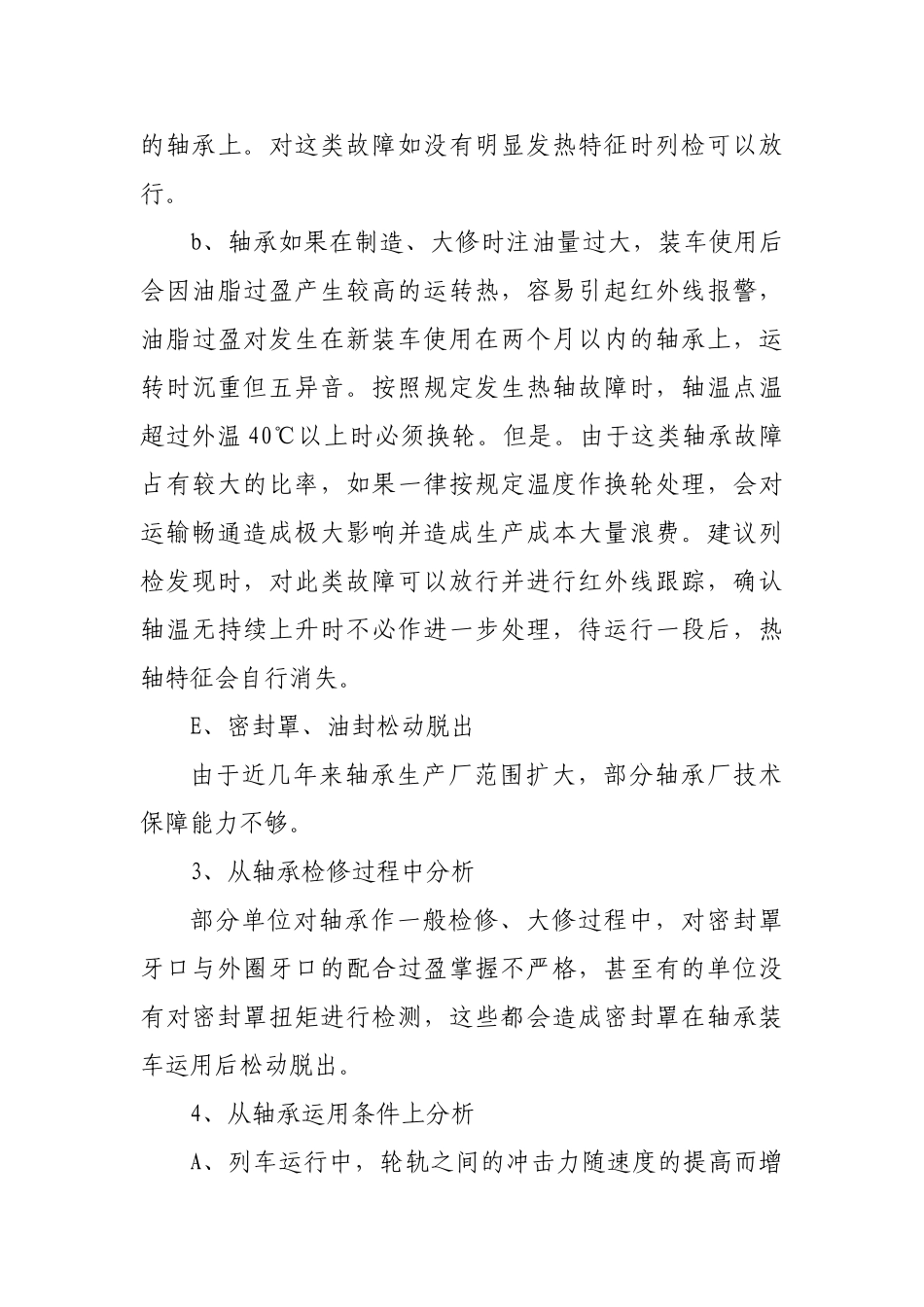

货车滚动轴承常见故障分析及防范目前全路尚有相当数量的货车采用的是197726型滚动轴承，随着货车提速提高和载荷的增加，197726型轴承在运用中暴露出的问题越来越多，成为影响铁路运输和安全生产的关键问题。正确对待分析和处理列车中发生的滚动轴承故障，减少中途停甩车，防止切轴事故的发生是列检所的重要职责。但是，由于大部分列检人员对滚动轴承的结构、故障特点不了解，不能正确分析处理列车队的滚动轴承故障。一方面是大量甩车换轮，严重影响安全畅通，另一方面，是对真正的故障误判放行，造成中途复甩，甚至发生燃轴、切轴等恶性事故，给国家造成巨大损失。因此，有必要对这一问题进行认真的分析、研究。一、货车滚动轴承的故障分析1、滚动轴承故障总体有如下特点A、轴承保持架折断成数节或粉碎性破损状态。B、故障轴承绝大多数出现甩油现象，顶镐转动时油异音或卡滞、轴承诊断仪报警。C、据统计，91.5%的故障轴承轮对踏面油擦伤或剥离现象，且多数超过运用限度。D、一少部分故障轴承温升不太高，红外线探测尚属正常，这些问题主要是通过现场检车员外观判断发现。2、原因分析A、车辆轮对踏面擦伤通过现场实际观察发现、故障轴承轮对踏面擦伤多数是陈旧性的，擦伤形成后车轮仍运行了较长的时间，车辆运行时以较高的频率对轴承进行冲击，其破坏力相当大，容易造成轴承内最薄的保持架配件产生应力疲劳而断裂，破坏轴承正常工作状态。B、轴承自身质量与列车提速不适应目前轴承运用工况环境恶劣，列车提速更进一步加大了轴承的冲击力。货车轴承保持架由低碳钢冲压而成，强度低，是轴承内部最容易发生故障，且寿命最短的配件。C、轴承制造质量与检修质量不高目前各厂、段轴承的制造、大修及一般检修工艺质量参差不齐，而轴承的制造、检修及压装质量直接影响轴承的运用状态，按现行的段修规程要求，对踏面擦伤、局部凹陷深度小于2毫米，可以对不退卸轴承轮对旋修，这样对于已经形成的初期轴承故障就不容易及时发现，因而埋下故障隐患。D、油脂故障油脂故障在滚动轴承中占的比率最大，油脂故障分为缺油和油脂过盈两种。两种故障的外观特征明显。a、缺油时转动轻松，严重缺油者，转动时明显听到滚子均匀下落的声音，缺油故障多发生在装车使用两年以上的轴承上。对这类故障如没有明显发热特征时列检可以放行。b、轴承如果在制造、大修时注油量过大，装车使用后会因油脂过盈产生较高的运转热，容易引起红外线报警，油脂过盈对发生在新装车使用在两个月以内的轴承上，运转时沉重但五异音。按照规定发生热轴故障时，轴温点温超过外温40℃以上时必须换轮。但是。由于这类轴承故障占有较大的比率，如果一律按规定温度作换轮处理，会对运输畅通造成极大影响并造成生产成本大量浪费。建议列检发现时，对此类故障可以放行并进行红外线跟踪，确认轴温无持续上升时不必作进一步处理，待运行一段后，热轴特征会自行消失。E、密封罩、油封松动脱出由于近几年来轴承生产厂范围扩大，部分轴承厂技术保障能力不够。3、从轴承检修过程中分析部分单位对轴承作一般检修、大修过程中，对密封罩牙口与外圈牙口的配合过盈掌握不严格，甚至有的单位没有对密封罩扭矩进行检测，这些都会造成密封罩在轴承装车运用后松动脱出。4、从轴承运用条件上分析A、列车运行中，轮轨之间的冲击力随速度的提高而增大，特别是轮对踏面存在擦伤剥离等故障时，冲击力更大这种冲击力将导致轴承外圈的弹性变形，进而影响密封罩与外圈的配合状态，时间久了造成松动或脱出。B、转8A型转向架存在高速下产生菱形变形的缺陷，严重影响车辆的动力学性能，使轴承的运行条件恶化。C、部分装车单位装车时违反规定，造成超载、偏载等现象发生，轻者使轴承受力增大，重者造成轴颈弯曲增加而轴承也会随之发生变化，容易造成密封罩松动脱出等。生产的轴承不能适应列车提速后的要求，轴承装车后经过高速剧烈振动，极易发生密封罩、油封等轴承附件松动甚至脱出。近年来，这类轴承故障有明显上升的趋势。如果松动的密封罩、油封没有同前盖发生摩擦，该轴承就无发热特征，一旦同前盖发生摩擦，车辆运行中极易引起红外线报警并多为激热。对于这类轴...
