氯化聚氯乙烯的简介和制备以及前景VIP专享VIP免费

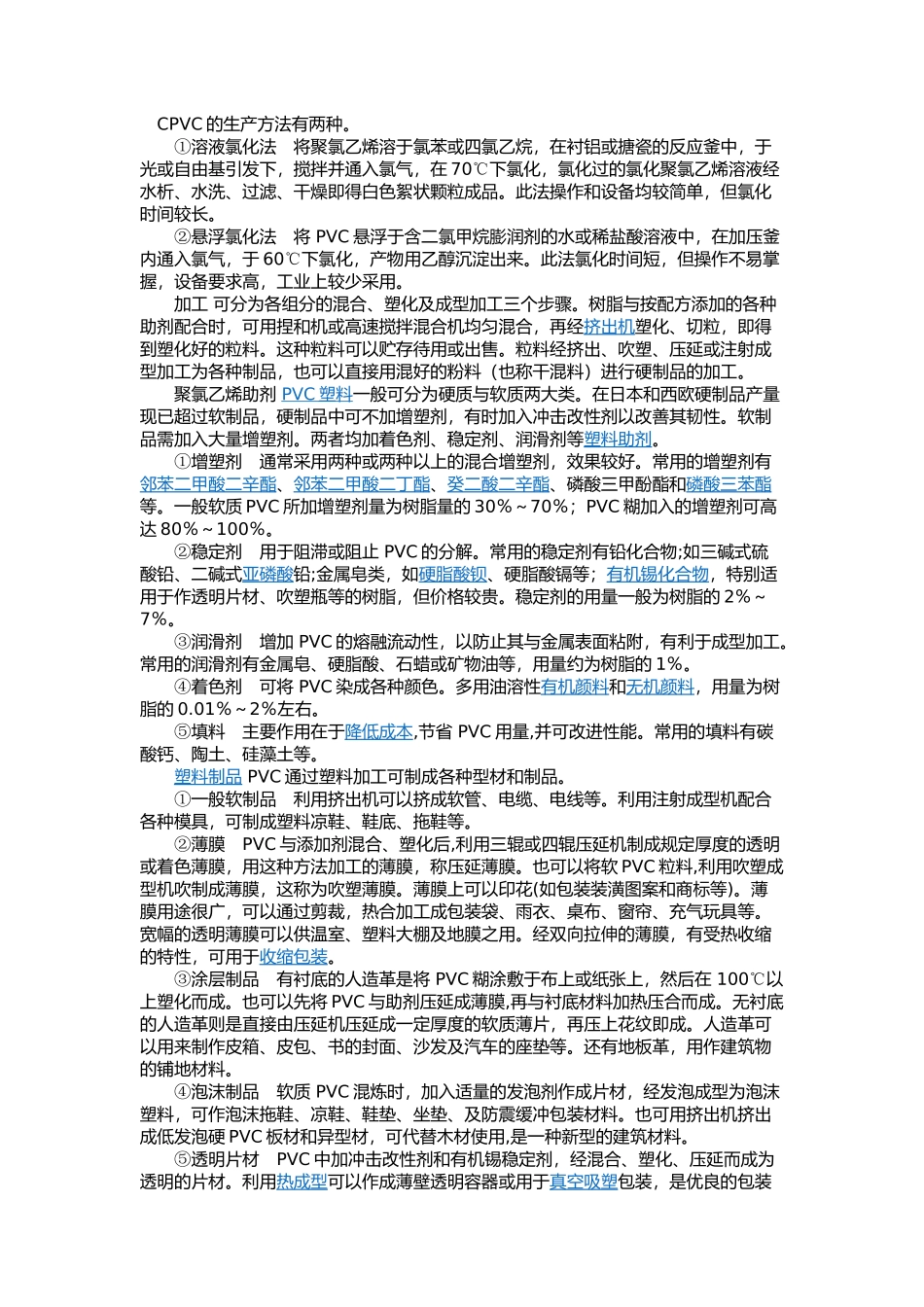

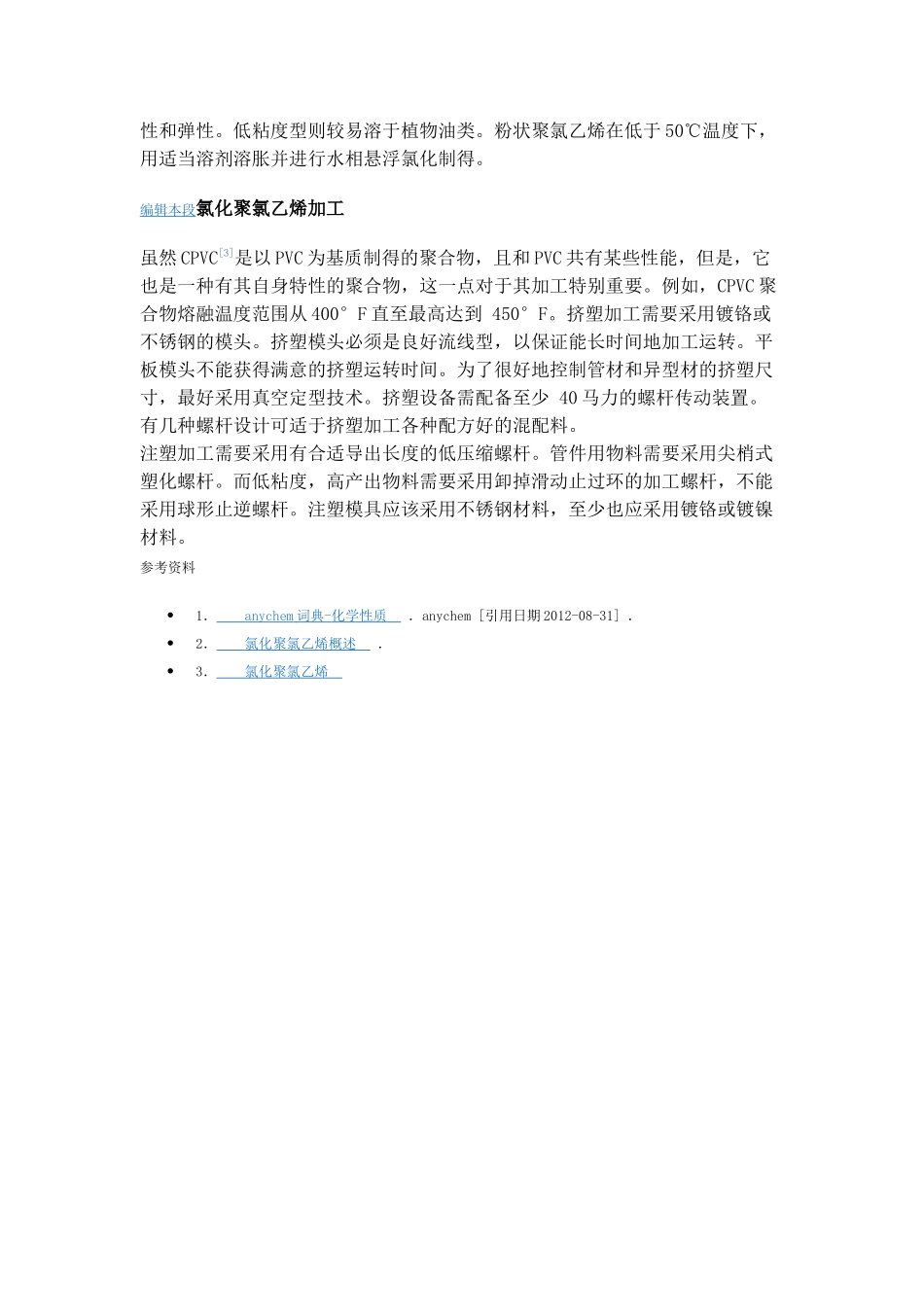

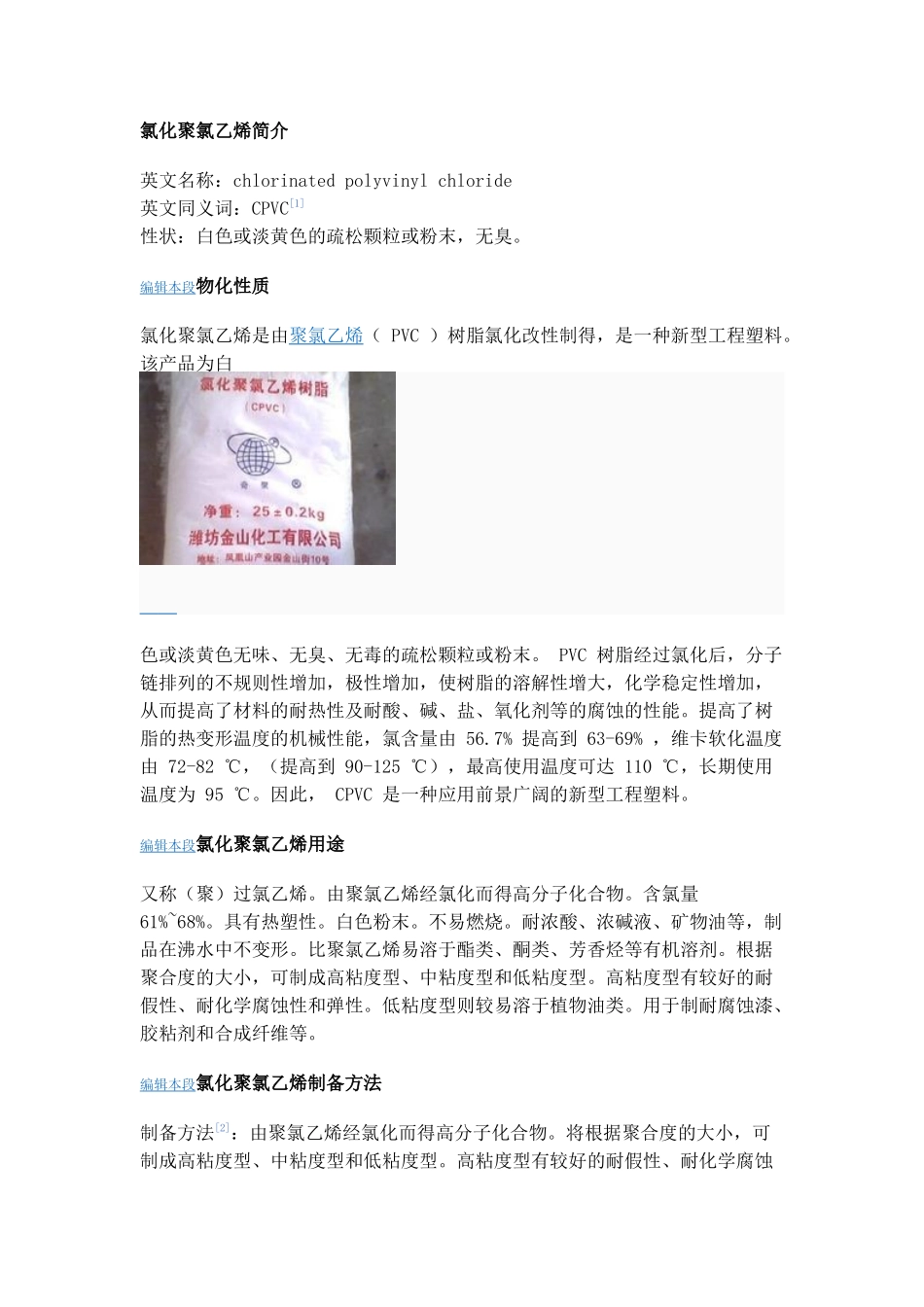

氯化聚氯乙烯简介英文名称：chlorinatedpolyvinylchloride英文同义词：CPVC[1]性状：白色或淡黄色的疏松颗粒或粉末，无臭。编辑本段物化性质氯化聚氯乙烯是由聚氯乙烯（PVC）树脂氯化改性制得，是一种新型工程塑料。该产品为白色或淡黄色无味、无臭、无毒的疏松颗粒或粉末。PVC树脂经过氯化后，分子链排列的不规则性增加，极性增加，使树脂的溶解性增大，化学稳定性增加，从而提高了材料的耐热性及耐酸、碱、盐、氧化剂等的腐蚀的性能。提高了树脂的热变形温度的机械性能，氯含量由56.7%提高到63-69%，维卡软化温度由72-82℃，（提高到90-125℃），最高使用温度可达110℃，长期使用温度为95℃。因此，CPVC是一种应用前景广阔的新型工程塑料。编辑本段氯化聚氯乙烯用途又称（聚）过氯乙烯。由聚氯乙烯经氯化而得高分子化合物。含氯量61%~68%。具有热塑性。白色粉末。不易燃烧。耐浓酸、浓碱液、矿物油等，制品在沸水中不变形。比聚氯乙烯易溶于酯类、酮类、芳香烃等有机溶剂。根据聚合度的大小，可制成高粘度型、中粘度型和低粘度型。高粘度型有较好的耐假性、耐化学腐蚀性和弹性。低粘度型则较易溶于植物油类。用于制耐腐蚀漆、胶粘剂和合成纤维等。编辑本段氯化聚氯乙烯制备方法制备方法[2]：由聚氯乙烯经氯化而得高分子化合物。将根据聚合度的大小，可制成高粘度型、中粘度型和低粘度型。高粘度型有较好的耐假性、耐化学腐蚀性和弹性。低粘度型则较易溶于植物油类。粉状聚氯乙烯在低于50℃温度下，用适当溶剂溶胀并进行水相悬浮氯化制得。编辑本段氯化聚氯乙烯加工虽然CPVC[3]是以PVC为基质制得的聚合物，且和PVC共有某些性能，但是，它也是一种有其自身特性的聚合物，这一点对于其加工特别重要。例如，CPVC聚合物熔融温度范围从400°F直至最高达到450°F。挤塑加工需要采用镀铬或不锈钢的模头。挤塑模头必须是良好流线型，以保证能长时间地加工运转。平板模头不能获得满意的挤塑运转时间。为了很好地控制管材和异型材的挤塑尺寸，最好采用真空定型技术。挤塑设备需配备至少40马力的螺杆传动装置。有几种螺杆设计可适于挤塑加工各种配方好的混配料。注塑加工需要采用有合适导出长度的低压缩螺杆。管件用物料需要采用尖梢式塑化螺杆。而低粘度，高产出物料需要采用卸掉滑动止过环的加工螺杆，不能采用球形止逆螺杆。注塑模具应该采用不锈钢材料，至少也应采用镀铬或镀镍材料。参考资料1．anychem词典-化学性质．anychem[引用日期2012-08-31]．2．氯化聚氯乙烯概述．3．氯化聚氯乙烯CPVC的生产方法有两种。①溶液氯化法将聚氯乙烯溶于氯苯或四氯乙烷，在衬铝或搪瓷的反应釜中，于光或自由基引发下，搅拌并通入氯气，在70℃下氯化，氯化过的氯化聚氯乙烯溶液经水析、水洗、过滤、干燥即得白色絮状颗粒成品。此法操作和设备均较简单，但氯化时间较长。②悬浮氯化法将PVC悬浮于含二氯甲烷膨润剂的水或稀盐酸溶液中，在加压釜内通入氯气，于60℃下氯化，产物用乙醇沉淀出来。此法氯化时间短，但操作不易掌握，设备要求高，工业上较少采用。加工可分为各组分的混合、塑化及成型加工三个步骤。树脂与按配方添加的各种助剂配合时，可用捏和机或高速搅拌混合机均匀混合，再经挤出机塑化、切粒，即得到塑化好的粒料。这种粒料可以贮存待用或出售。粒料经挤出、吹塑、压延或注射成型加工为各种制品，也可以直接用混好的粉料（也称干混料）进行硬制品的加工。聚氯乙烯助剂PVC塑料一般可分为硬质与软质两大类。在日本和西欧硬制品产量现已超过软制品，硬制品中可不加增塑剂，有时加入冲击改性剂以改善其韧性。软制品需加入大量增塑剂。两者均加着色剂、稳定剂、润滑剂等塑料助剂。①增塑剂通常采用两种或两种以上的混合增塑剂，效果较好。常用的增塑剂有邻苯二甲酸二辛酯、邻苯二甲酸二丁酯、癸二酸二辛酯、磷酸三甲酚酯和磷酸三苯酯等。一般软质PVC所加增塑剂量为树脂量的30％～70％；PVC糊加入的增塑剂可高达80％～100％。②稳定剂用于阻滞或阻止PVC的分解。常用的稳定剂有铅化合物;如三碱式硫酸铅、二碱式亚磷酸铅;金属皂类，如硬脂酸钡、硬脂酸镉等；有机锡化合物，特别适用于作透明...
