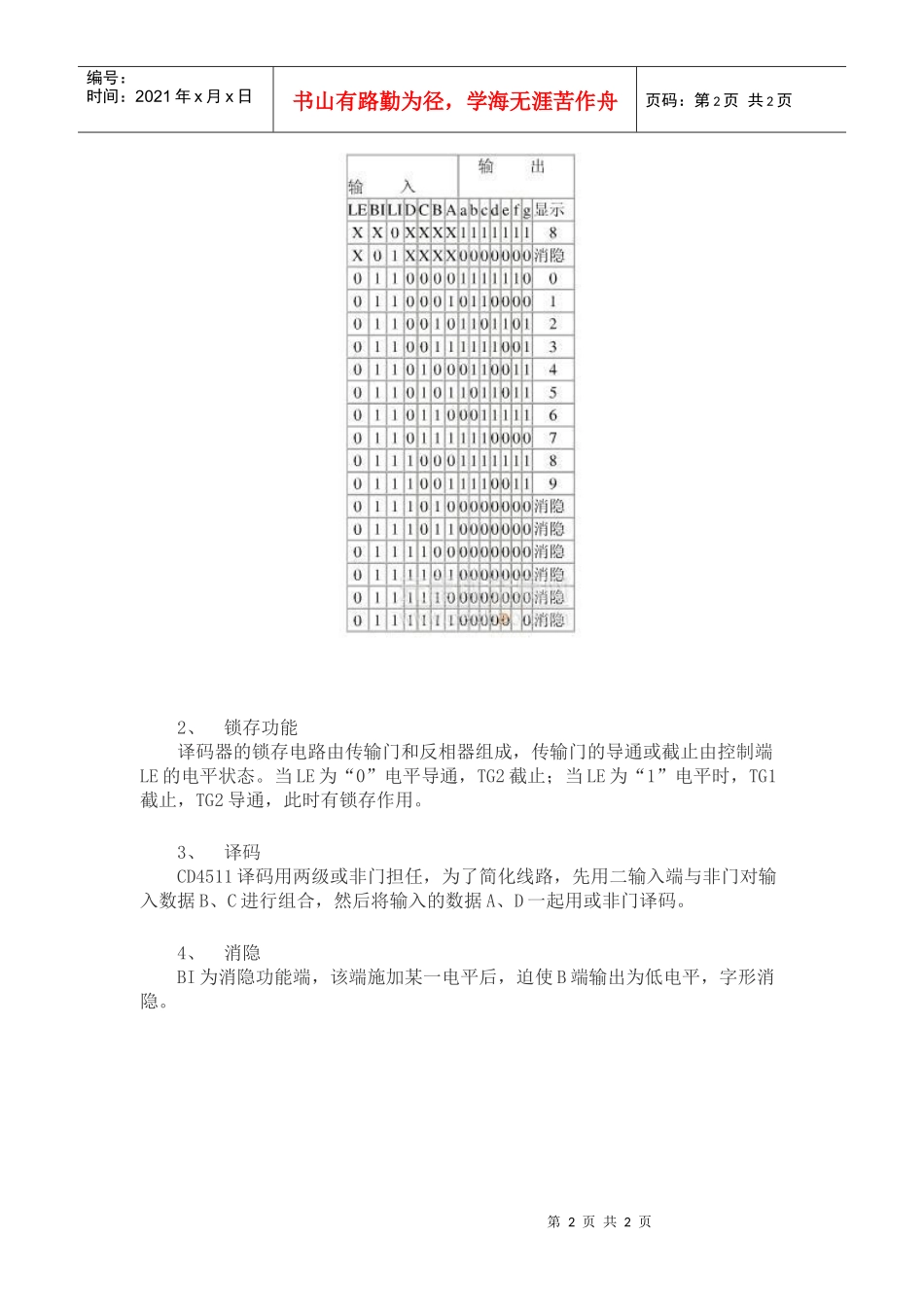

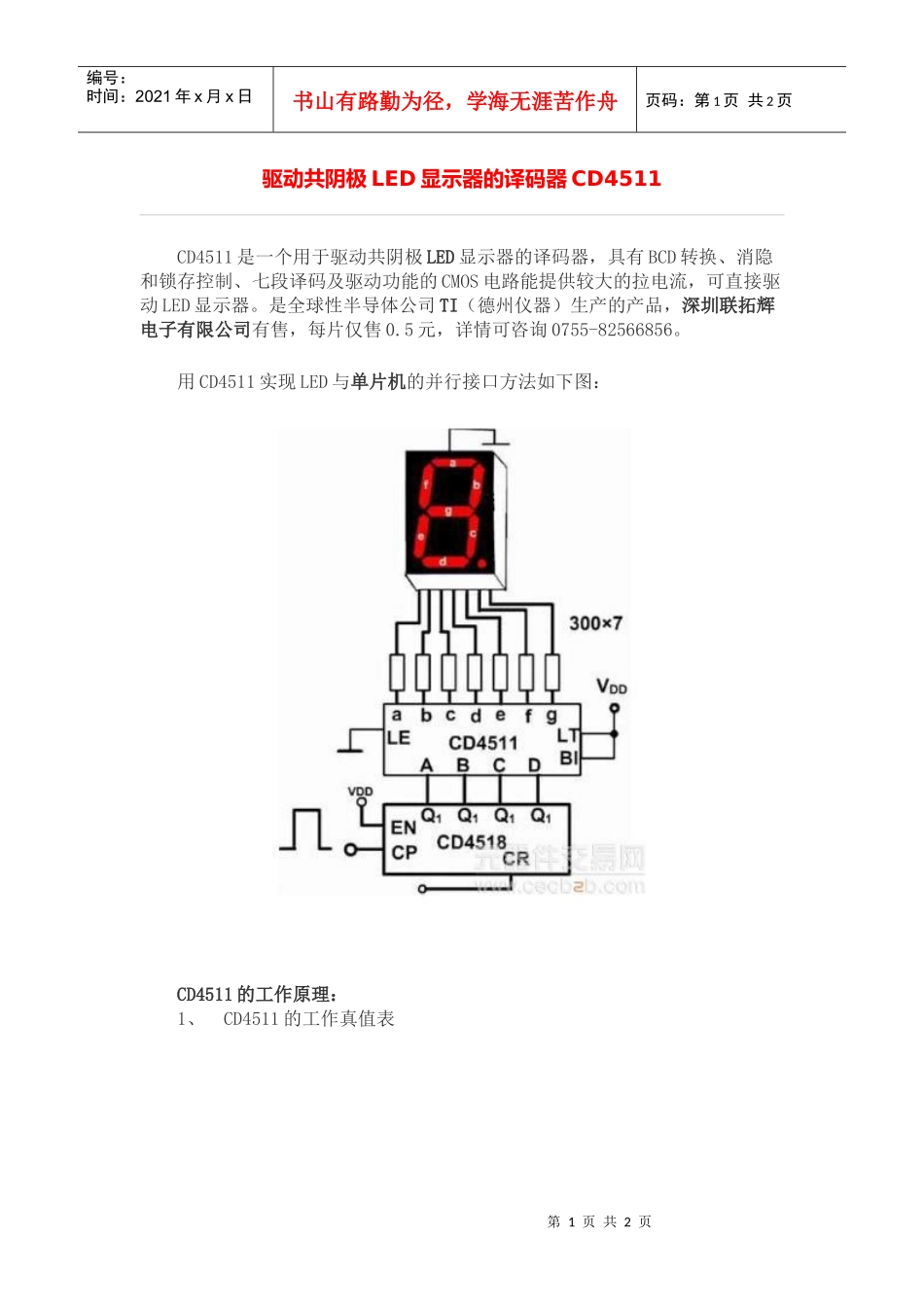

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页驱动共阴极LED显示器的译码器CD4511CD4511是一个用于驱动共阴极LED显示器的译码器，具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流，可直接驱动LED显示器。是全球性半导体公司TI（德州仪器）生产的产品，深圳联拓辉电子有限公司有售，每片仅售0.5元，详情可咨询0755-82566856。用CD4511实现LED与单片机的并行接口方法如下图：CD4511的工作原理：1、CD4511的工作真值表第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页2、锁存功能译码器的锁存电路由传输门和反相器组成，传输门的导通或截止由控制端LE的电平状态。当LE为“0”电平导通，TG2截止；当LE为“1”电平时，TG1截止，TG2导通，此时有锁存作用。3、译码CD4511译码用两级或非门担任，为了简化线路，先用二输入端与非门对输入数据B、C进行组合，然后将输入的数据A、D一起用或非门译码。4、消隐BI为消隐功能端，该端施加某一电平后，迫使B端输出为低电平，字形消隐。
