电力电子技术试卷VIP免费

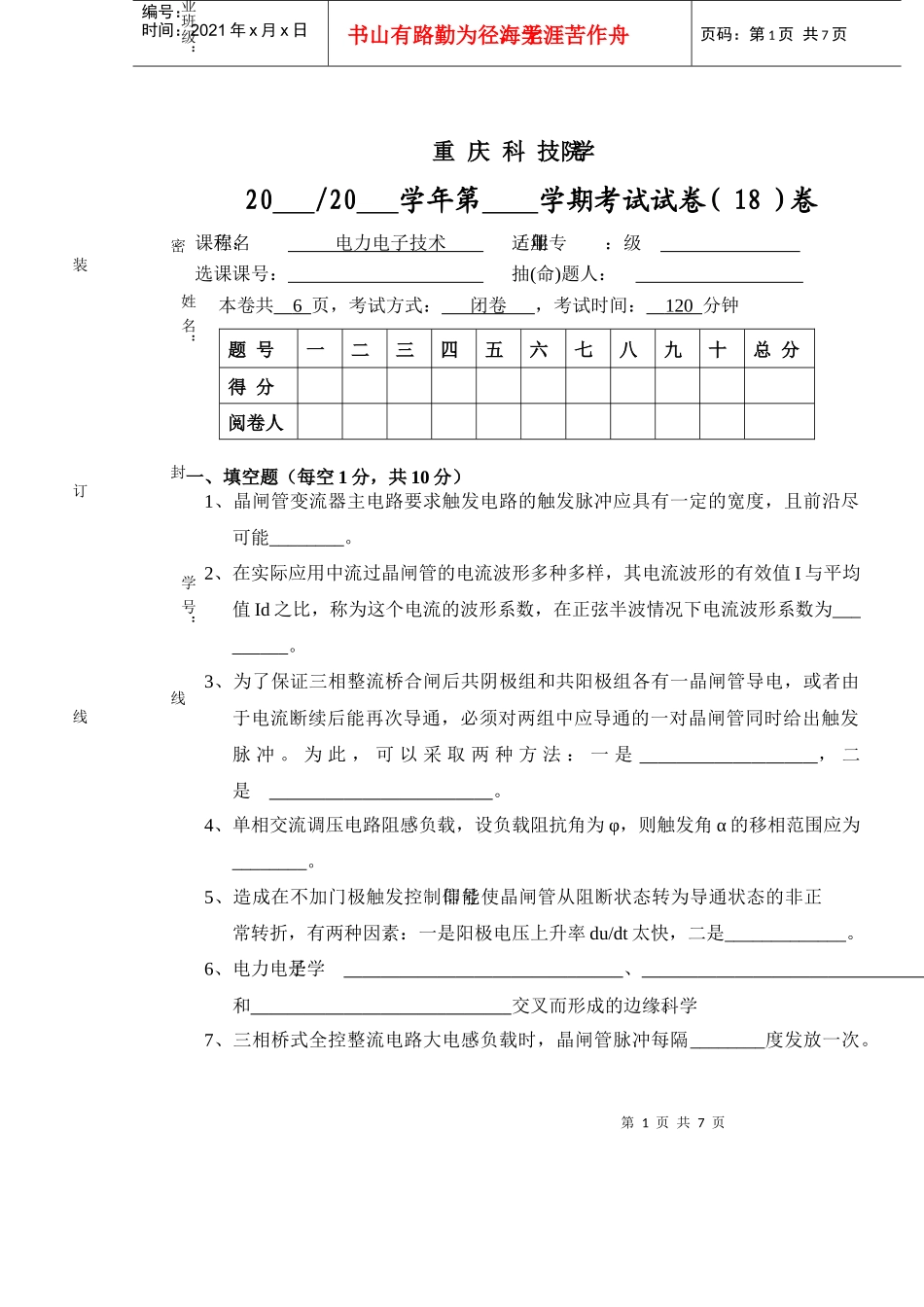

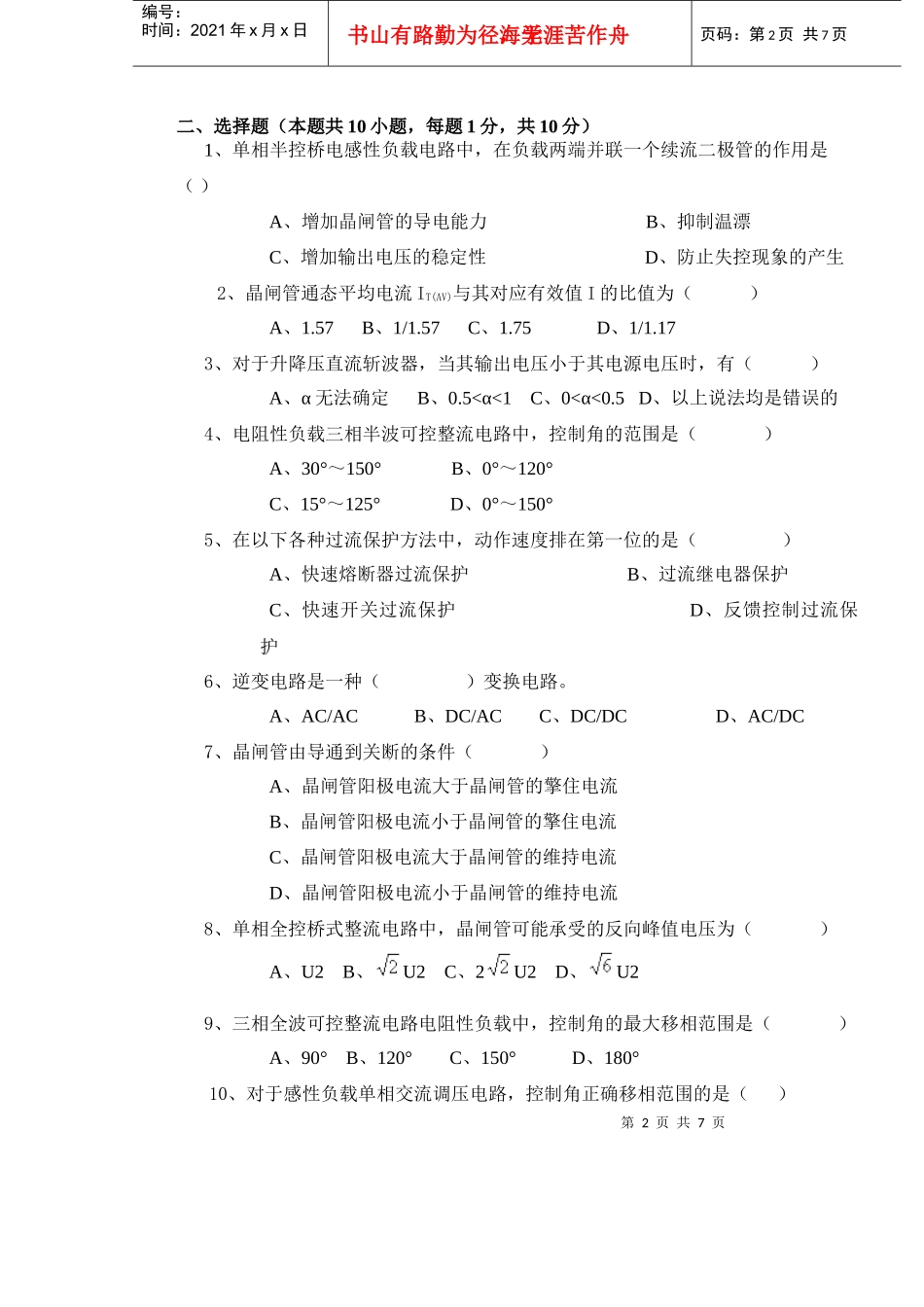

第1页共7页装订线专业班级：姓名：学号：密封线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页重庆科技学院20/20学年第学期考试试卷(18)卷课程名称：电力电子技术适用专业／年级：选课课号：抽(命)题人：本卷共6页，考试方式：闭卷，考试时间：120分钟题号一二三四五六七八九十总分得分阅卷人一、填空题（每空1分，共10分）1、晶闸管变流器主电路要求触发电路的触发脉冲应具有一定的宽度，且前沿尽可能________。2、在实际应用中流过晶闸管的电流波形多种多样，其电流波形的有效值I与平均值Id之比，称为这个电流的波形系数，在正弦半波情况下电流波形系数为_________。3、为了保证三相整流桥合闸后共阴极组和共阳极组各有一晶闸管导电，或者由于电流断续后能再次导通，必须对两组中应导通的一对晶闸管同时给出触发脉冲。为此，可以采取两种方法：一是，二是。4、单相交流调压电路阻感负载，设负载阻抗角为φ，则触发角α的移相范围应为________。5、造成在不加门极触发控制信号即能使晶闸管从阻断状态转为导通状态的非正常转折，有两种因素：一是阳极电压上升率du/dt太快，二是_____________。6、电力电子学是、和交叉而形成的边缘科学。7、三相桥式全控整流电路大电感负载时，晶闸管脉冲每隔________度发放一次。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页二、选择题（本题共10小题，每题1分，共10分）1、单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用是（）A、增加晶闸管的导电能力B、抑制温漂C、增加输出电压的稳定性D、防止失控现象的产生2、晶闸管通态平均电流IT(AV)与其对应有效值I的比值为（）A、1.57B、1/1.57C、1.75D、1/1.173、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的4、电阻性负载三相半波可控整流电路中，控制角的范围是（）A、30°～150°B、0°～120°C、15°～125°D、0°～150°5、在以下各种过流保护方法中，动作速度排在第一位的是（）A、快速熔断器过流保护B、过流继电器保护C、快速开关过流保护D、反馈控制过流保护6、逆变电路是一种（）变换电路。A、AC/ACB、DC/ACC、DC/DCD、AC/DC7、晶闸管由导通到关断的条件（）A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流小于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流8、单相全控桥式整流电路中，晶闸管可能承受的反向峰值电压为（）A、U2B、U2C、2U2D、U29、三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）A、90°B、120°C、150°D、180°10、对于感性负载单相交流调压电路，控制角正确移相范围的是（）第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页A、α的移项范围为00<α<1800B、α的移项范围为300<α<1800C、α的移项范围为φ0<α<1800D、以上说法均是错误的三、简答题（本题共4小题，每题5分，共20分）1、晶闸管主电路对触发电路的要求是什么？（5分）2、晶闸管的额定电流IT(AV)、维持电流IH和擎住电流IL是如何定义？（5分）3、简述绝缘栅双极型晶体管IGBT的特点是什么？（5分）4、单相桥式和三相半波可控整流器流电路大电感负载时，负载电流Id都是40A，试问晶闸管中电流的平均值、有效值各是多少？（5分）第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页四、作图题（本题共2小题，每小题10分，共20分）1、单相半全控桥带大电感性负载，试画出α=30°时Ud、Id、I2、UVT2各波形（下图波形幅值为相电压，不考虑失控现象）。2、试画出三相半波可控整流电路（电感性负载），画α=30°时，整流输出电压Ud的波形和Id、IVT1、UVT1各波形（下图波形幅值为相线电压）。U2第5页共7页第4页共7页专业班级：姓名：学号：密封线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页五、计算题（本题共2小题，共20分）1、三相半波可控整流电...
