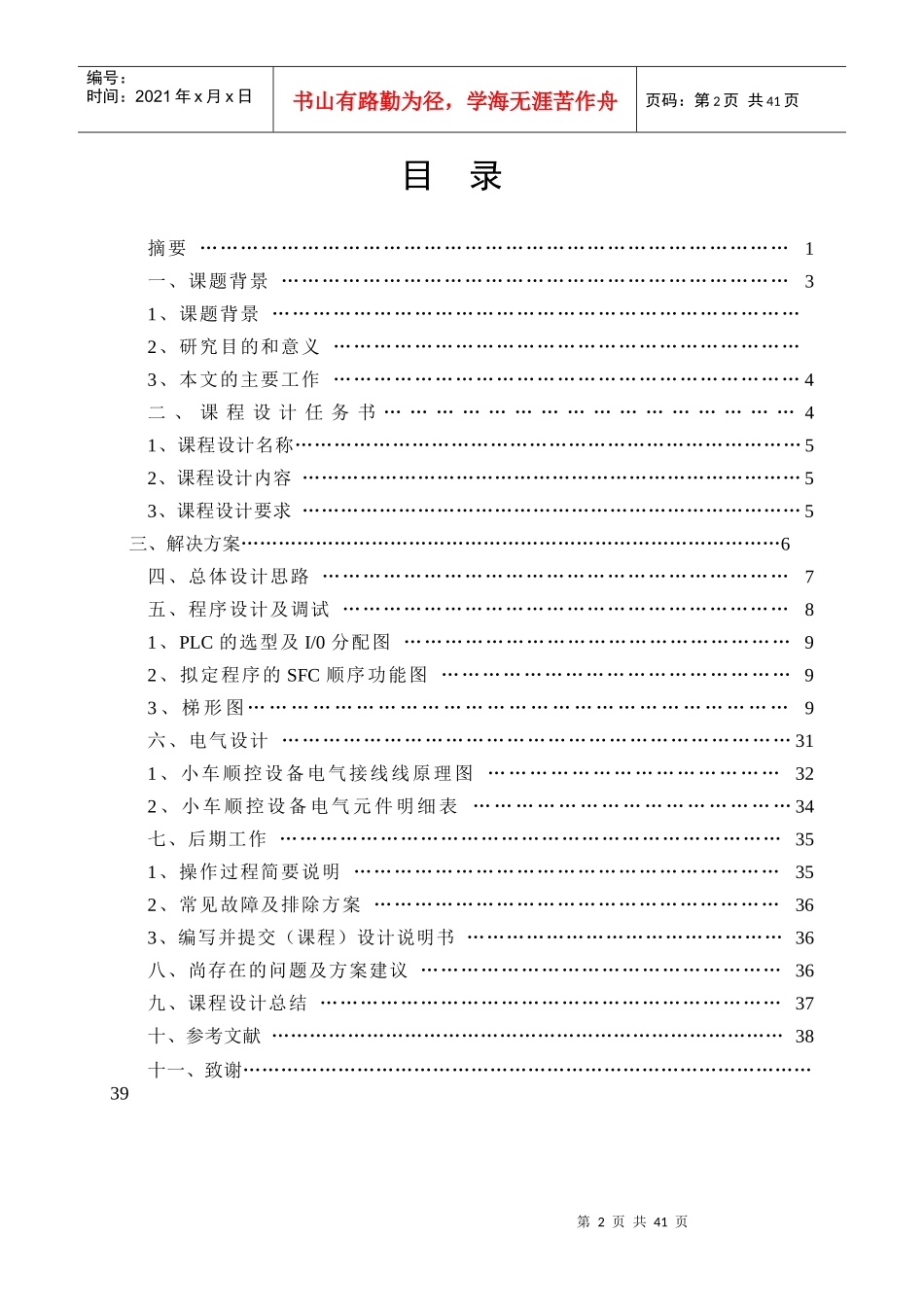

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页《电气控制与PLC应用》课程设计题目∶生产线小车送料专业班级∶机电工程系~班姓名：~~~学号∶~指导教师∶2011年~月~日第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页目录摘要……………………………………………………………………………1一、课题背景…………………………………………………………………31、课题背景……………………………………………………………………2、研究目的和意义……………………………………………………………3、本文的主要工作……………………………………………………………4二、课程设计任务书…………………………………………41、课程设计名称……………………………………………………………………52、课程设计内容……………………………………………………………………53、课程设计要求……………………………………………………………………5三、解决方案……………………………………………………………………………6四、总体设计思路……………………………………………………………7五、程序设计及调试…………………………………………………………81、PLC的选型及I/0分配图…………………………………………………92、拟定程序的SFC顺序功能图……………………………………………93、梯形图…………………………………………………………………9六、电气设计…………………………………………………………………311、小车顺控设备电气接线线原理图……………………………………322、小车顺控设备电气元件明细表………………………………………34七、后期工作…………………………………………………………………351、操作过程简要说明………………………………………………………352、常见故障及排除方案……………………………………………………363、编写并提交（课程）设计说明书…………………………………………36八、尚存在的问题及方案建议………………………………………………36九、课程设计总结……………………………………………………………37十、参考文献………………………………………………………………………38十一、致谢………………………………………………………………………………39第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页一·课题背景1·课题背景随着现代工业设备的自动化越来越多的工厂设备采用PLC、变频器和人机界面自动化器件来控制，因此自动化程度越来越高。电气控制技术是随着科学技术的不断发展，生产工艺不断提出新的要求而得到迅速发展。在现在化工业生产中，为了提高劳动生产率，降低成本，减轻工人的劳动负担，要求整个工艺生产过程全盘自动化，这就离不开控制系统。控制系统是整个生产线的灵魂，对整个生产线起着指挥作用。一旦控制系统出现故障，轻者影响生产线的继续进行，重者甚至发生人生安全事故，这样讲给企业造成重大损失。送料小车是基于PLC控制系统来设计的，控制系统的每一步动作都直接作用送料小车的运行，因此，送料小车性能的好坏与控制系统性能的好坏有着直接的关系。送料小车能否正常运行、工作效率的高低都与控制系统密不可分。所以，对送料小车控制系统的设计要予以重视。2、研究目的和意义随着科学技术的日新月异，自动化程度要求越来越高，原有的小车装置远远不能满足当前高度自动化的需要。可编程控制器小车控制系统集成自动控制技术、计量技术、新传感器技术、计算机管理技术于一体的机电一体化产品；充分利用计算机技术对生产过程进行集中监视、控制管理和分散控制；充分吸收了分散式控制系统和集中控制系统的优点，采用标准化、模块化、系统化设计，配置灵活、组态方便。近年来PLC的性能价格比有较大幅度的提高，使得实际应用成为可能。本系统采用PLC是基于以下四个原因：第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4...
