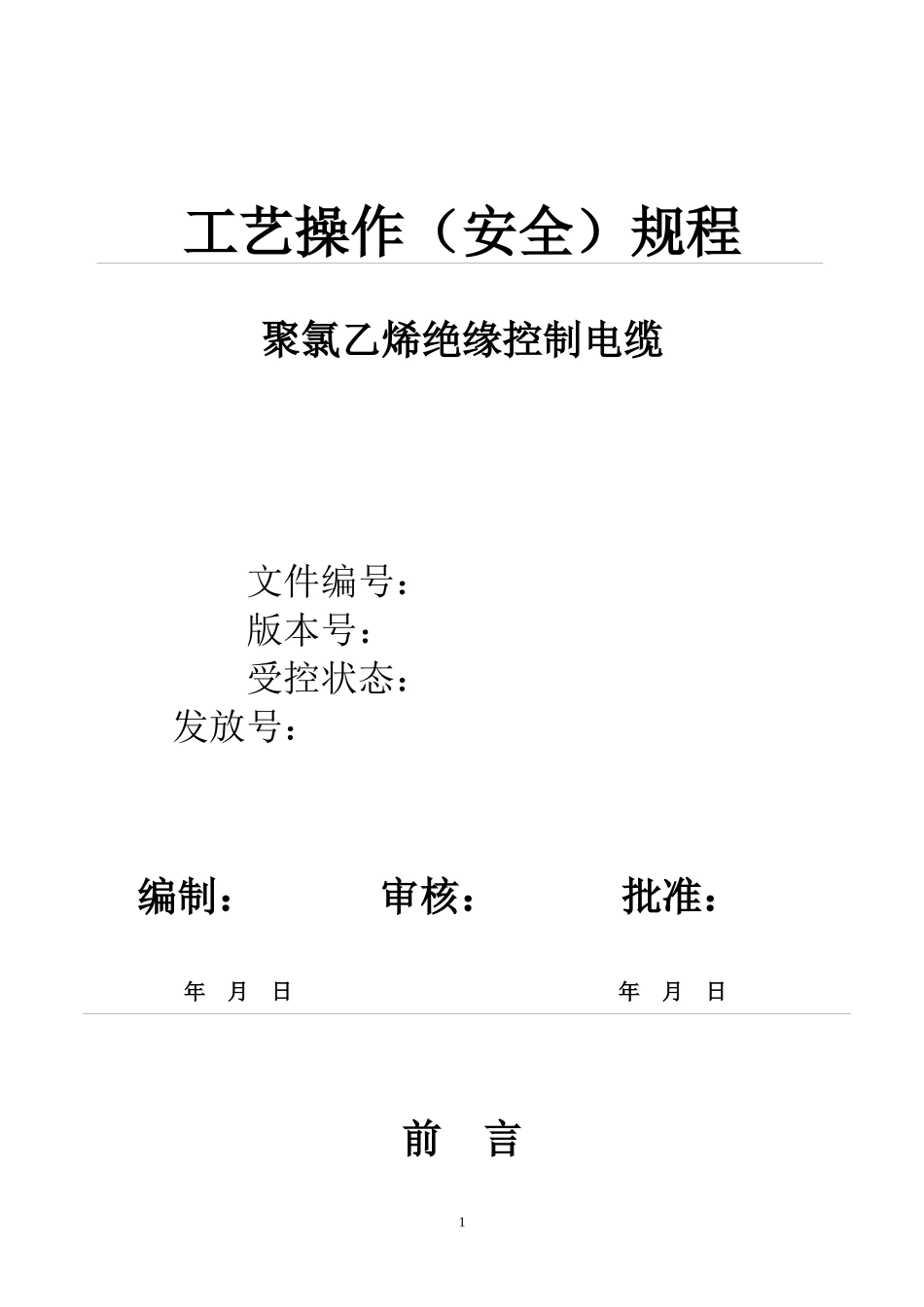

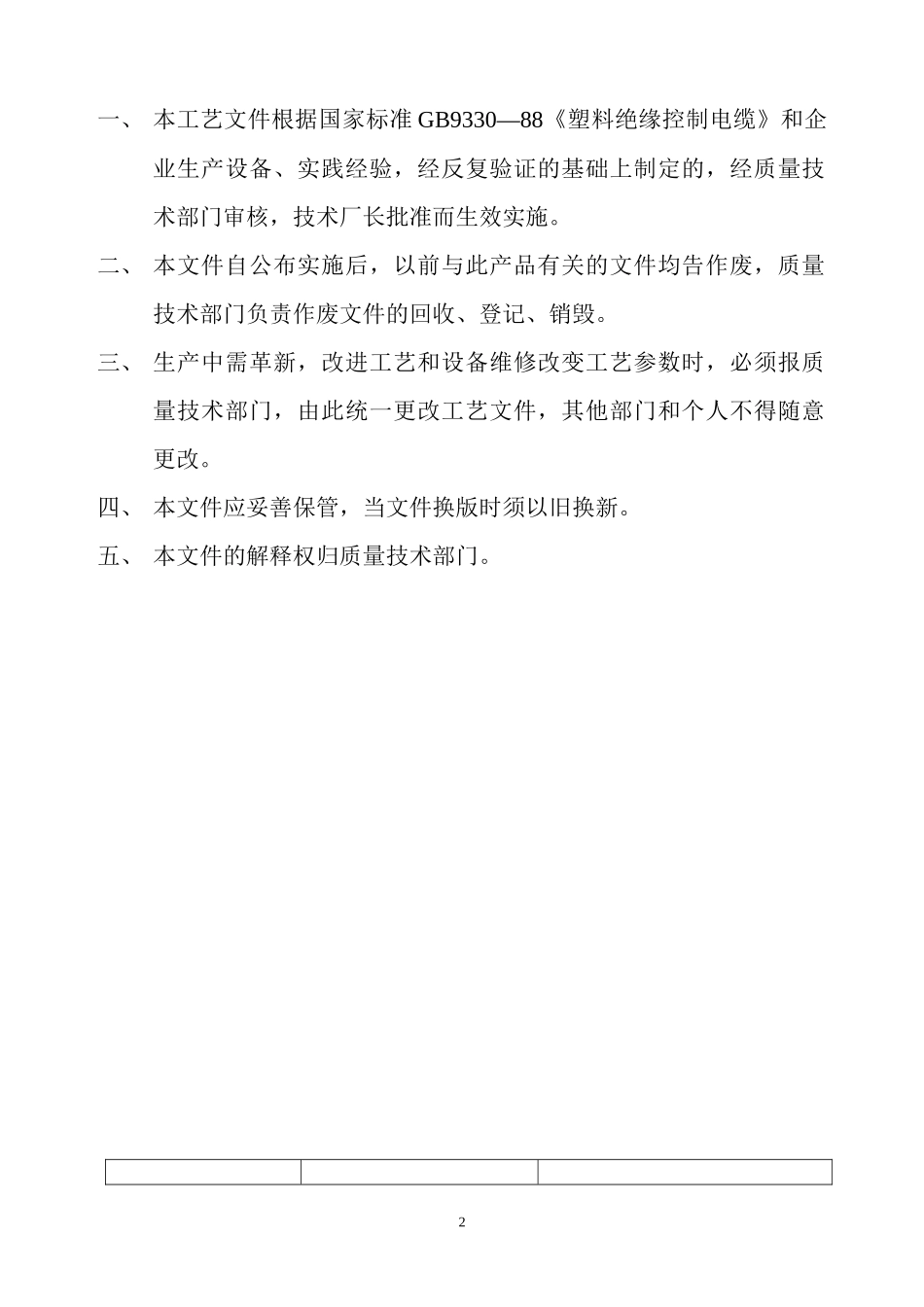

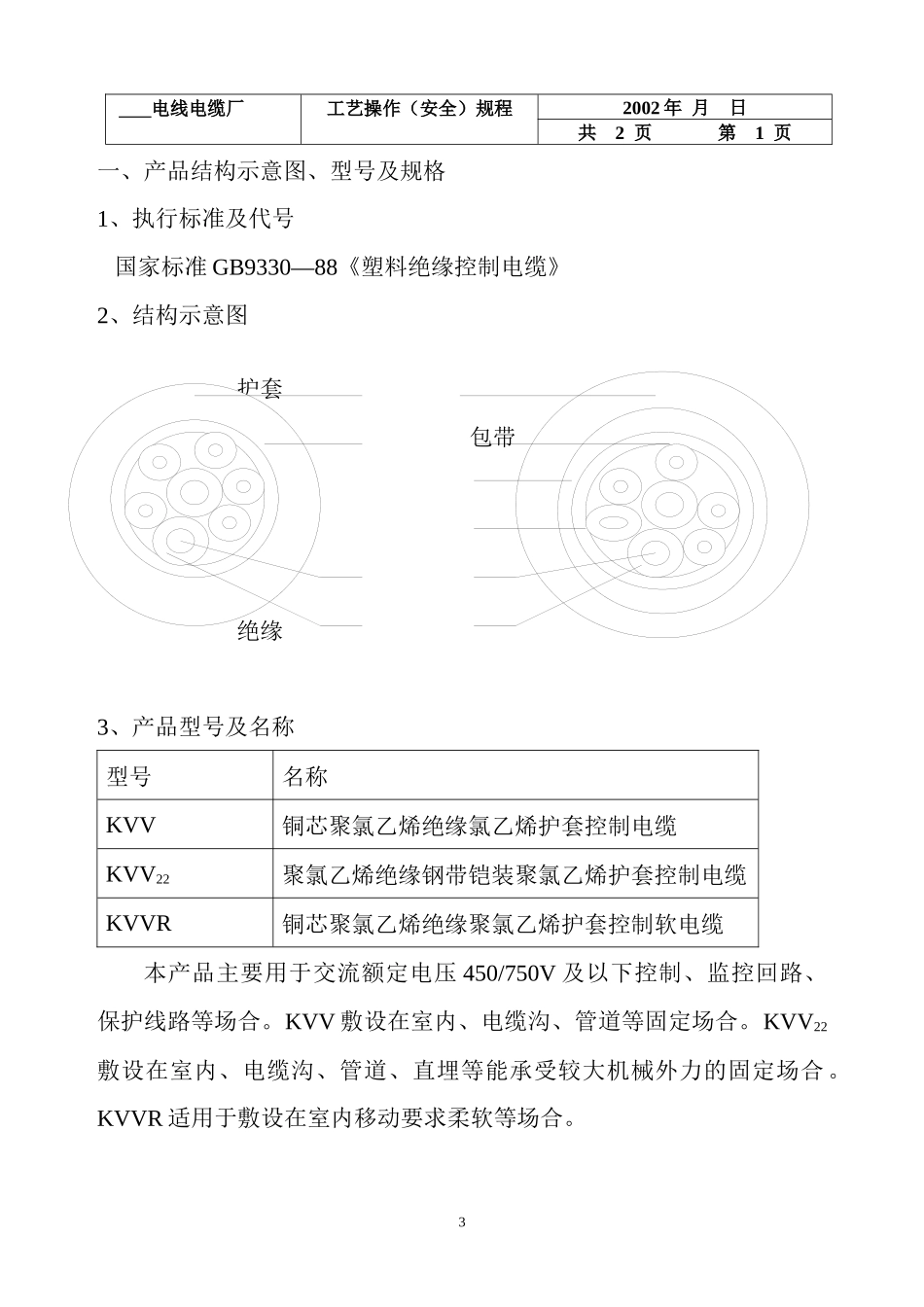

工艺操作（安全）规程聚氯乙烯绝缘控制电缆文件编号：版本号：受控状态：发放号：编制：审核：批准：年月日年月日前言1一、本工艺文件根据国家标准GB9330—88《塑料绝缘控制电缆》和企业生产设备、实践经验，经反复验证的基础上制定的，经质量技术部门审核，技术厂长批准而生效实施。二、本文件自公布实施后，以前与此产品有关的文件均告作废，质量技术部门负责作废文件的回收、登记、销毁。三、生产中需革新，改进工艺和设备维修改变工艺参数时，必须报质量技术部门，由此统一更改工艺文件，其他部门和个人不得随意更改。四、本文件应妥善保管，当文件换版时须以旧换新。五、本文件的解释权归质量技术部门。2电线电缆厂工艺操作（安全）规程2002年月日共2页第1页一、产品结构示意图、型号及规格1、执行标准及代号国家标准GB9330—88《塑料绝缘控制电缆》2、结构示意图护套包带钢带垫层导体绝缘3、产品型号及名称型号名称KVV铜芯聚氯乙烯绝缘氯乙烯护套控制电缆KVV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆本产品主要用于交流额定电压450/750V及以下控制、监控回路、保护线路等场合。KVV敷设在室内、电缆沟、管道等固定场合。KVV22敷设在室内、电缆沟、管道、直埋等能承受较大机械外力的固定场合。KVVR适用于敷设在室内移动要求柔软等场合。34、产品规格型号额定电压V导体标称截面mm20.751.01.52.54.06.010.0芯数KVV450/7502～372～142～4KVV227～374～44～144～4KVVR4～37电线电缆厂工艺操作（安全）规程2002年月日共2页第2页4二、本产品使用材料清单序号材料名称型号或代号技术标准或要求使用工序备注1电工圆铜线TRGB3953-83挤绝缘线、绞线2聚氯乙烯绝缘料PVC-11A类GB8815-88GB9330-88挤塑用于固定敷设硬结构电缆3聚氯乙烯绝缘料PVC-12A类GB8815-88GB9330-88挤塑用于移动场合软结构电缆4聚丙稀填充绳成缆填充5无纺布GB2952-89成缆绕包6聚氯乙烯带GB2952-89成缆绕包内衬层7钢带GB2952-89GB4175-84装铠8聚氯乙烯护套料PVC-S1GB8815-88挤塑用于固定敷设硬结构电缆9聚氯乙烯护套料PVC-S2GB8815-88挤塑用于移动场合软结构电缆10电气装备电线电缆铜导线芯GB3956-83第1、2、3种挤塑电线电缆厂工艺操作（安全）规程2002年月日共1页第1页5电线电缆厂工艺操作（安全）规程2002年月日共1页第1页四、产品工艺流程图质量控制点（1）导体（2）挤制绝缘（3）试电（4）（5）成缆填充包带钢带铠装（6）（6）挤制护套挤制护套（10）入库（9）成品包装（8）成品检验（7）试电6电线电缆厂工艺操作（安全）规程2002年月日共1页第1页五、各工序主要工装、量具一览表工序名称工位器具工具类器具类名称规格数量名称规格数量名称规格数量挤塑工序印字轮模具电缆盘活口死口钳子刀记米器温度表卡尺、千分尺火花工序收线盘放线盘塑焊枪刀片成缆工模具收线盘放线盘活口死口钳子记米器7序钢锯8电线电缆厂工艺操作（安全）规程2002年月日共4页第1页六、挤塑工序工艺规程1、设备用途及生产范围设备规格用途及生产范围SJ（北）φ135挤塑机用于挤制控缆护套SJ（北）φ105挤塑机用于挤制0.75mm2~10mm2控缆的绝缘线芯2、设备组成及简要说明2.1放线装置供放出线芯用。2.2挤出机2.2.1挤出机由加料斗、机筒、螺杆、传动齿轮箱、挤出机头及其中的模芯、模套等组成。塑料颗粒由加料斗进入机筒，并由传动齿轮带动螺杆转动，机筒内的塑料被推向机头，而机头外壁有电加热器，当塑料被推向机头的同时，又被逐渐加热，使塑料变成熔融状，通过模芯、模套被成形的挤包在导体或线芯周围。2.2.2挤出机温度控制范围：SJΦ165挤塑机加热部位一区二区三区四区五区六区七区八区温度范围℃160-180170-190170-190170-190SJΦ90挤塑机加热部位一区二区三区四区五区六区七区八区温度范围℃160-180170-190170-190170-190170-1902.3冷却装置9冷却装置采用水式冷却，水槽为一节或多节组成，在每节接口处装有导轮以支撑电缆，每节水槽设有进水管和出水管。2.4火花试验机用于线芯的耐电压试验和KVV22电缆钢带与护套间的耐电压试验，也可单独进行火花试验。2.5计米器计米器由线带动压轮，经导轮传动...
