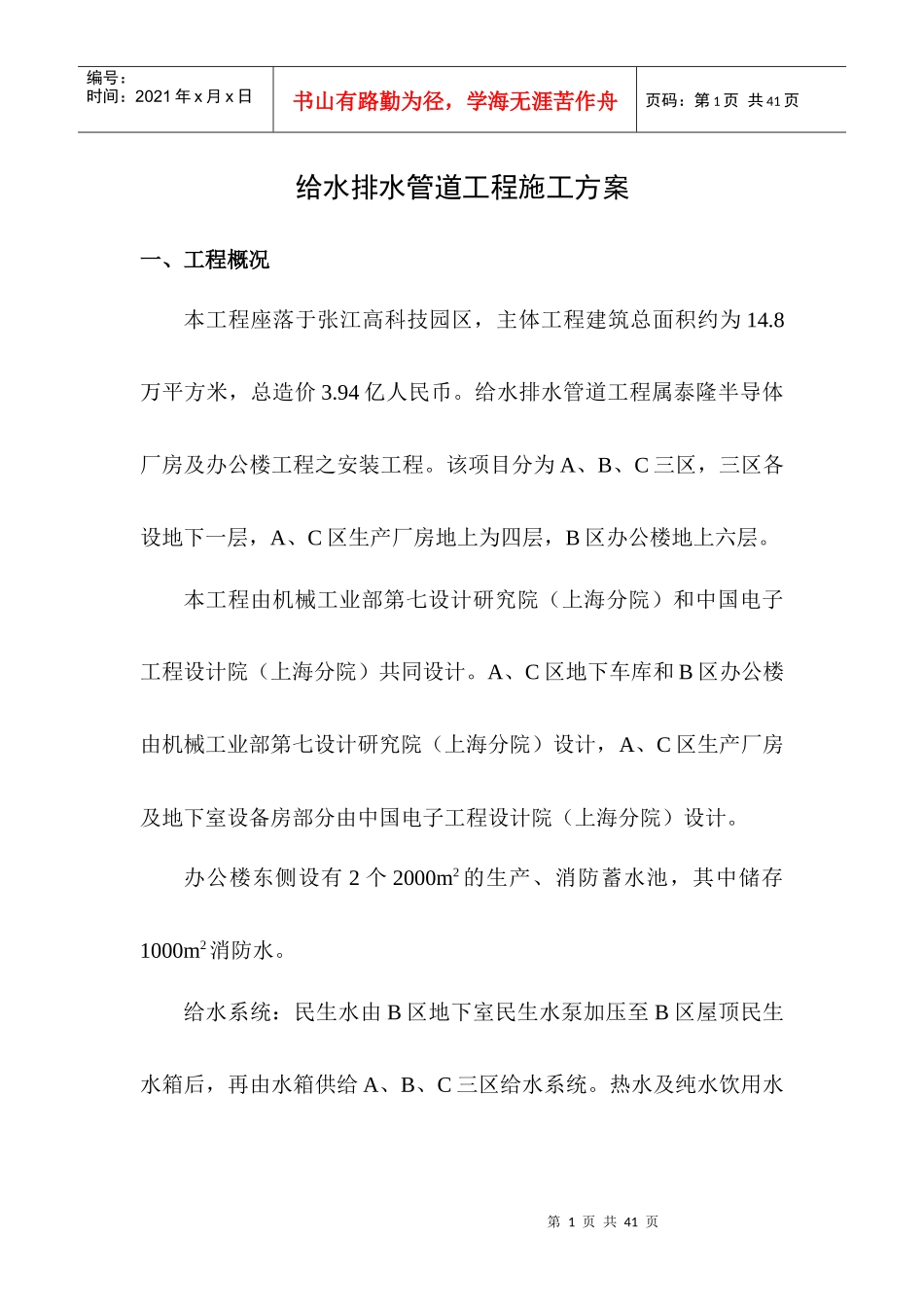

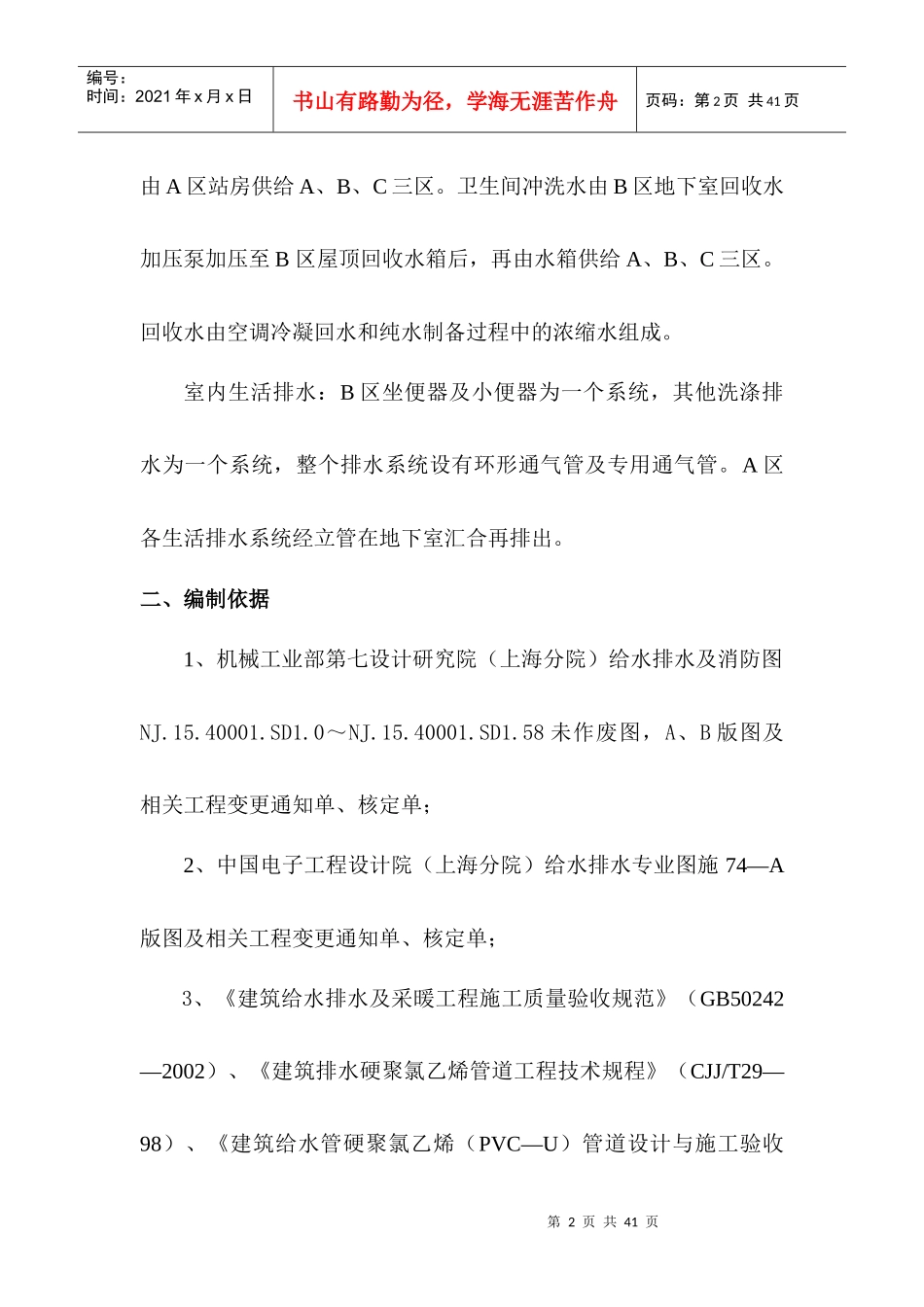

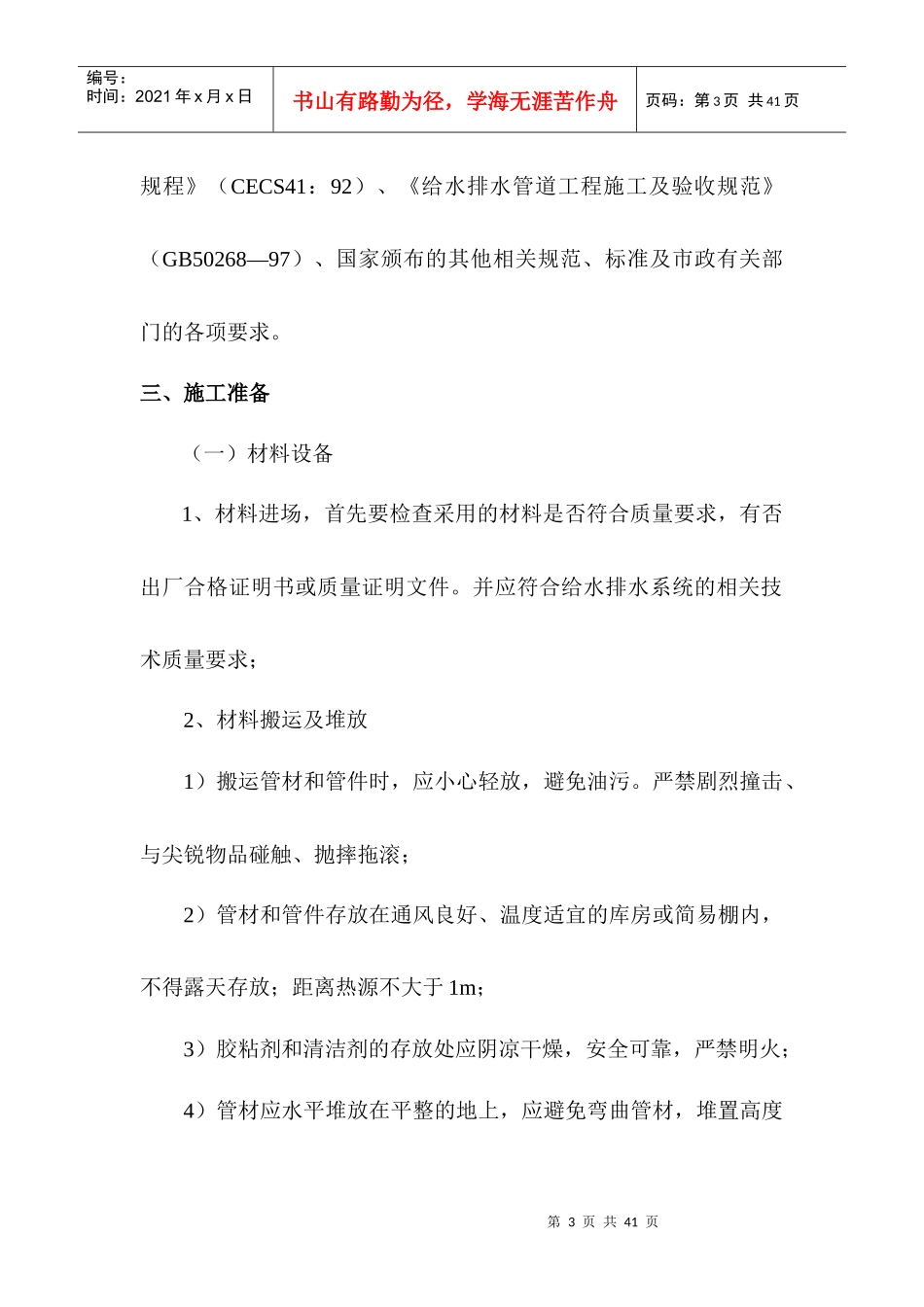

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页给水排水管道工程施工方案一、工程概况本工程座落于张江高科技园区，主体工程建筑总面积约为14.8万平方米，总造价3.94亿人民币。给水排水管道工程属泰隆半导体厂房及办公楼工程之安装工程。该项目分为A、B、C三区，三区各设地下一层，A、C区生产厂房地上为四层，B区办公楼地上六层。本工程由机械工业部第七设计研究院（上海分院）和中国电子工程设计院（上海分院）共同设计。A、C区地下车库和B区办公楼由机械工业部第七设计研究院（上海分院）设计，A、C区生产厂房及地下室设备房部分由中国电子工程设计院（上海分院）设计。办公楼东侧设有2个2000m2的生产、消防蓄水池，其中储存1000m2消防水。给水系统：民生水由B区地下室民生水泵加压至B区屋顶民生水箱后，再由水箱供给A、B、C三区给水系统。热水及纯水饮用水第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页由A区站房供给A、B、C三区。卫生间冲洗水由B区地下室回收水加压泵加压至B区屋顶回收水箱后，再由水箱供给A、B、C三区。回收水由空调冷凝回水和纯水制备过程中的浓缩水组成。室内生活排水：B区坐便器及小便器为一个系统，其他洗涤排水为一个系统，整个排水系统设有环形通气管及专用通气管。A区各生活排水系统经立管在地下室汇合再排出。二、编制依据1、机械工业部第七设计研究院（上海分院）给水排水及消防图NJ.15.40001.SD1.0～NJ.15.40001.SD1.58未作废图，A、B版图及相关工程变更通知单、核定单；2、中国电子工程设计院（上海分院）给水排水专业图施74—A版图及相关工程变更通知单、核定单；3、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）、《建筑排水硬聚氯乙烯管道工程技术规程》（CJJ/T29—98）、《建筑给水管硬聚氯乙烯（PVC—U）管道设计与施工验收第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页规程》（CECS41：92）、《给水排水管道工程施工及验收规范》（GB50268—97）、国家颁布的其他相关规范、标准及市政有关部门的各项要求。三、施工准备（一）材料设备1、材料进场，首先要检查采用的材料是否符合质量要求，有否出厂合格证明书或质量证明文件。并应符合给水排水系统的相关技术质量要求；2、材料搬运及堆放1）搬运管材和管件时，应小心轻放，避免油污。严禁剧烈撞击、与尖锐物品碰触、抛摔拖滚；2）管材和管件存放在通风良好、温度适宜的库房或简易棚内，不得露天存放；距离热源不大于1m；3）胶粘剂和清洁剂的存放处应阴凉干燥，安全可靠，严禁明火；4）管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页不得超过1.5m。管件应逐层码放，不得叠置过高。5）管道的垂直运输拟采用土建的升降机，升降机的使用要遵循现场统一安排，遵守操作规程。3、检修设备对套丝机、电焊机、切割机等设备进行检查：（1）用电设备的绝缘和接地是否良好，传动部分须有保护壳防护；（2）电器传动是否良好；（3）机械传动部分的清洁、润滑和紧固，并根据规格对设备进行调整，确保设备达到实际作业要求；（4）施工用电由专业电工敷设，要确保接线正确，漏电保护灵敏可靠。梯子、架子要牢靠。（二）主要机具套丝机2台，电焊机6台，钻床4台，切割机4台，滚槽机2台，手枪钻12把，测量、划线与检验工具（不锈钢钢直尺、钢折尺、自第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页卷式钢盘尺、墨斗、卡尺、水平尺、建筑水平仪、线坠、手锯、锉刀、扳手、螺丝刀、钳具）等常用机具。（三）人力资源施工班组人员共需：电焊工20人；安装工55人；杂工25人（木工、油漆工等）。（四）技术交底向班组进行技术交底时，应结合各给水排水系统的关键部位，技术总负责：杨越A区分项负责人：缪金明吴加虎B、C区分项负责人：曹同质量员：曹扣山技术员：仇长军给排水班组组长：陈国强陈...
