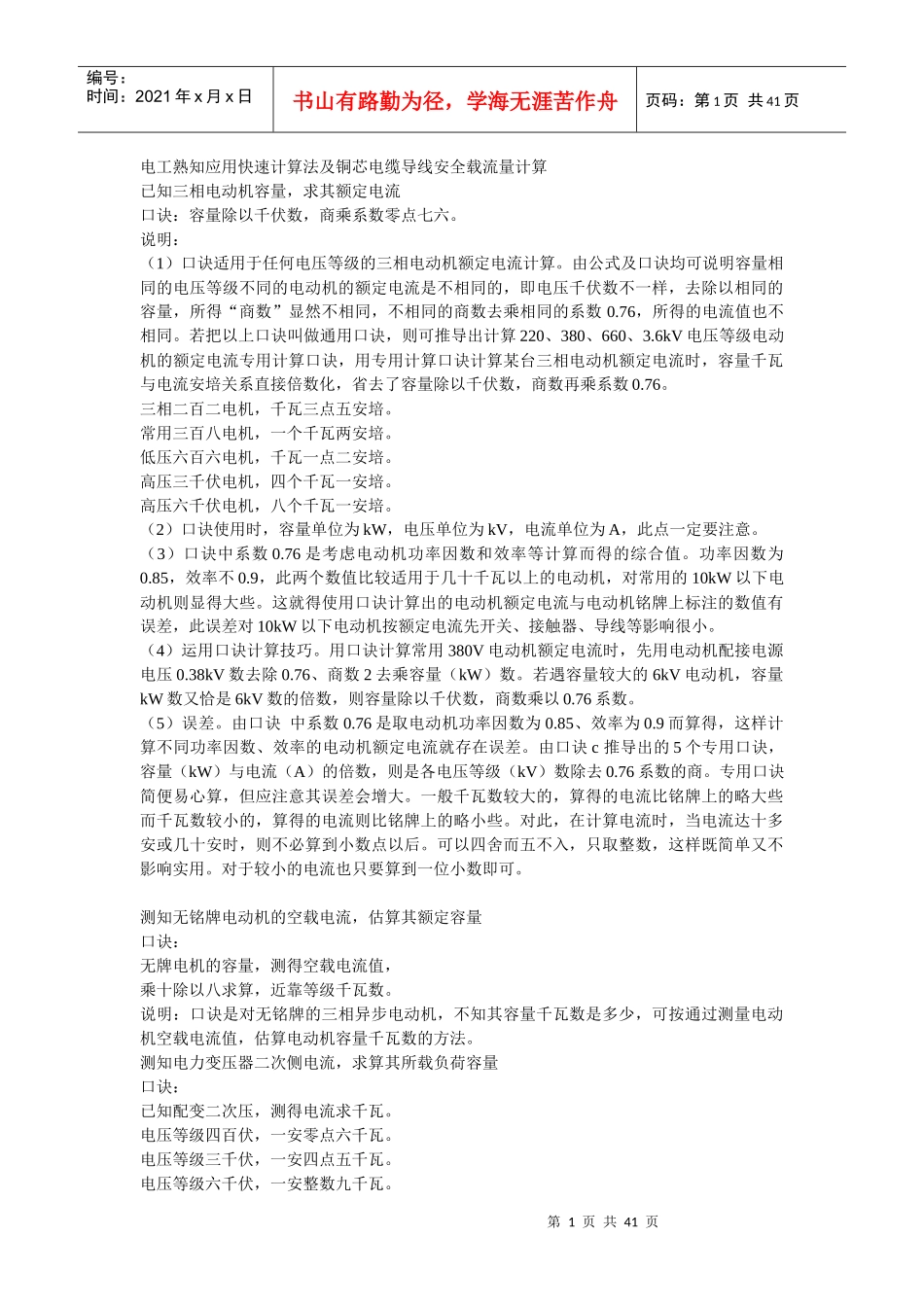

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页电工熟知应用快速计算法及铜芯电缆导线安全载流量计算已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数零点七六。说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。三相二百二电机，千瓦三点五安培。常用三百八电机，一个千瓦两安培。低压六百六电机，千瓦一点二安培。高压三千伏电机，四个千瓦一安培。高压六千伏电机，八个千瓦一安培。（2）口诀使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。（3）口诀中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。（4）运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。（5）误差。由口诀中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。专用口诀简便易心算，但应注意其误差会增大。一般千瓦数较大的，算得的电流比铭牌上的略大些而千瓦数较小的，算得的电流则比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。可以四舍而五不入，只取整数，这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。测知无铭牌电动机的空载电流，估算其额定容量口诀：无牌电机的容量，测得空载电流值，乘十除以八求算，近靠等级千瓦数。说明：口诀是对无铭牌的三相异步电动机，不知其容量千瓦数是多少，可按通过测量电动机空载电流值，估算电动机容量千瓦数的方法。测知电力变压器二次侧电流，求算其所载负荷容量口诀：已知配变二次压，测得电流求千瓦。电压等级四百伏，一安零点六千瓦。电压等级三千伏，一安四点五千瓦。电压等级六千伏，一安整数九千瓦。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页电压等级十千伏，一安一十五千瓦。电压等级三万五，一安五十五千瓦。测知白炽灯照明线路电流，求算其负荷容量照明电压二百二，一安二百二十瓦。说明：工矿企业的照明，多采用220V的白炽灯。照明供电线路指从配电盘向各个照明配电箱的线路，照明供电干线一般为三相四线，负荷为4kW以下时可用单相。照明配电线路指从照明配电箱接至照明器或插座等照明设施的线路。不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等等。巧用低压验电笔低压验电笔是电工常用的一种辅助安全用具。用于检查500V以下导体或各种用电设备的外壳是否带电。一支普通的低压验电笔，可随身携带，只要掌握验电笔的原理，结合熟知的电工原理，灵活运用技巧很多。（1）判断交流电与直流电口诀电笔判断交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。说明：首先告知读者一点，使用低压验电笔之前，...
