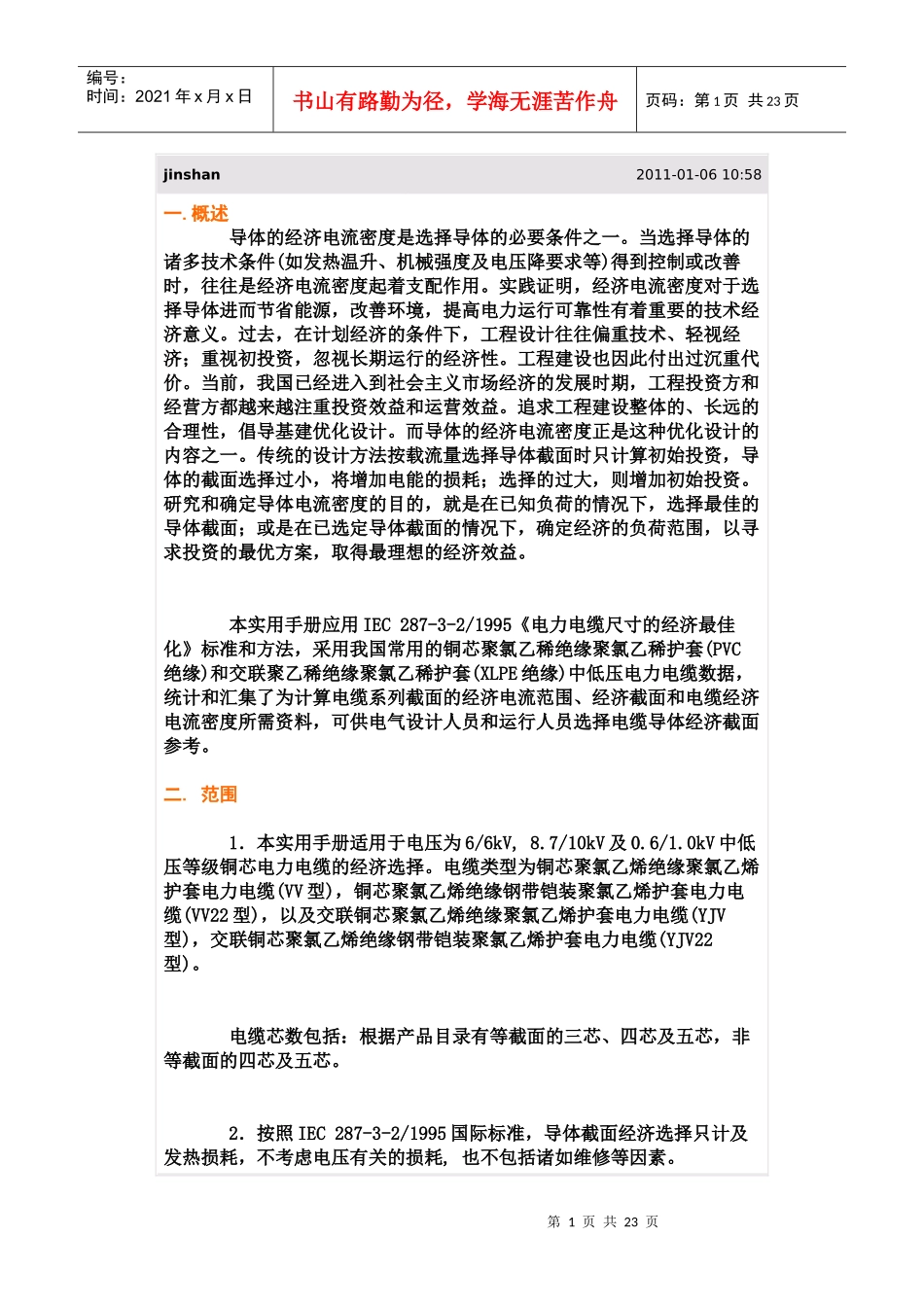

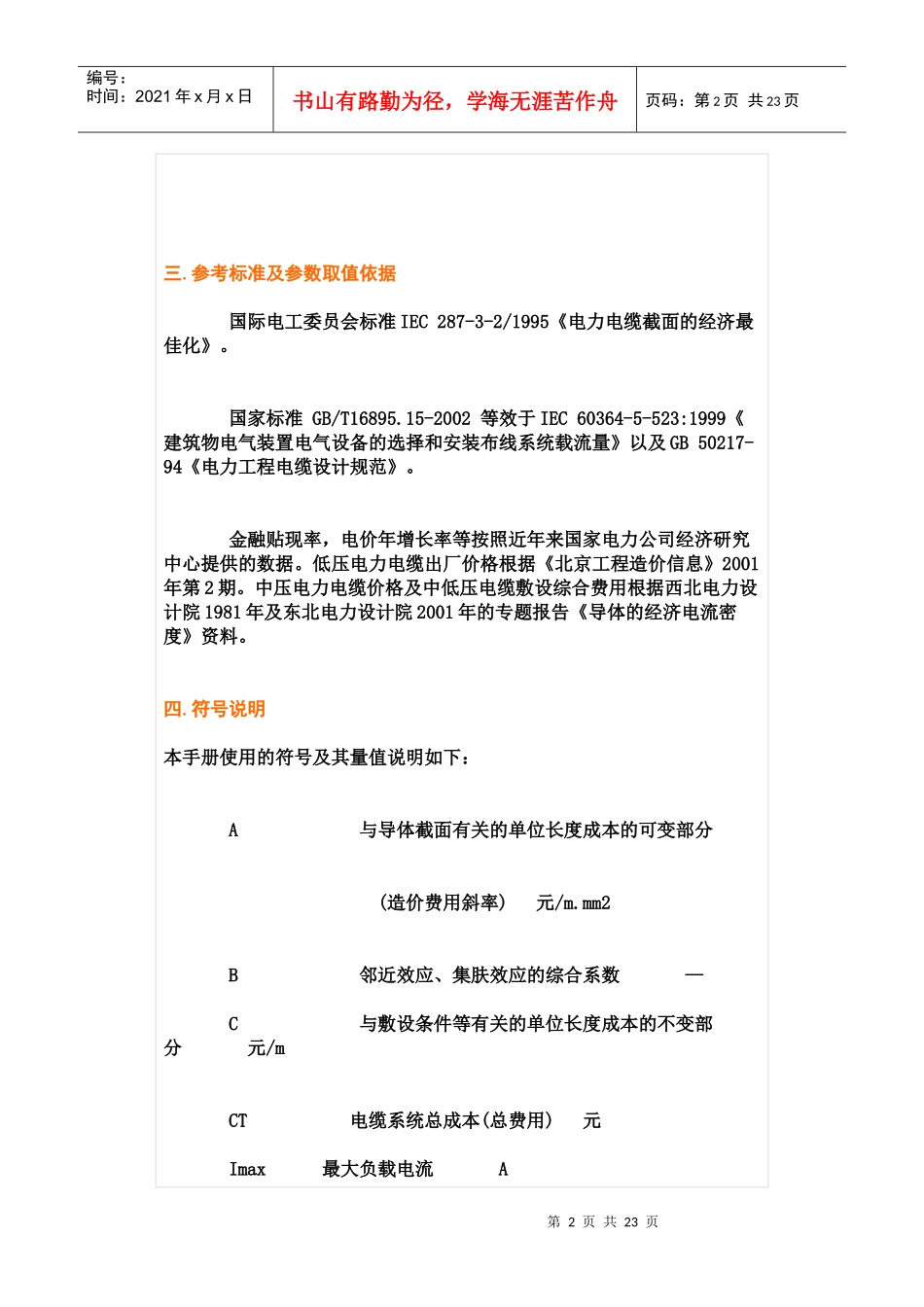

第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共23页jinshan2011-01-0610:58一.概述导体的经济电流密度是选择导体的必要条件之一。当选择导体的诸多技术条件(如发热温升、机械强度及电压降要求等)得到控制或改善时,往往是经济电流密度起着支配作用。实践证明,经济电流密度对于选择导体进而节省能源,改善环境,提高电力运行可靠性有着重要的技术经济意义。过去,在计划经济的条件下,工程设计往往偏重技术、轻视经济;重视初投资,忽视长期运行的经济性。工程建设也因此付出过沉重代价。当前,我国已经进入到社会主义市场经济的发展时期,工程投资方和经营方都越来越注重投资效益和运营效益。追求工程建设整体的、长远的合理性,倡导基建优化设计。而导体的经济电流密度正是这种优化设计的内容之一。传统的设计方法按载流量选择导体截面时只计算初始投资,导体的截面选择过小,将增加电能的损耗;选择的过大,则增加初始投资。研究和确定导体电流密度的目的,就是在已知负荷的情况下,选择最佳的导体截面;或是在已选定导体截面的情况下,确定经济的负荷范围,以寻求投资的最优方案,取得最理想的经济效益。本实用手册应用IEC287-3-2/1995《电力电缆尺寸的经济最佳化》标准和方法,采用我国常用的铜芯聚氯乙稀绝缘聚氯乙稀护套(PVC绝缘)和交联聚乙稀绝缘聚氯乙稀护套(XLPE绝缘)中低压电力电缆数据,统计和汇集了为计算电缆系列截面的经济电流范围、经济截面和电缆经济电流密度所需资料,可供电气设计人员和运行人员选择电缆导体经济截面参考。二.范围1.本实用手册适用于电压为6/6kV,8.7/10kV及0.6/1.0kV中低压等级铜芯电力电缆的经济选择。电缆类型为铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV型),铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(VV22型),以及交联铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆(YJV型),交联铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(YJV22型)。电缆芯数包括:根据产品目录有等截面的三芯、四芯及五芯,非等截面的四芯及五芯。2.按照IEC287-3-2/1995国际标准,导体截面经济选择只计及发热损耗,不考虑电压有关的损耗,也不包括诸如维修等因素。第2页共23页第1页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共23页三.参考标准及参数取值依据国际电工委员会标准IEC287-3-2/1995《电力电缆截面的经济最佳化》。国家标准GB/T16895.15-2002等效于IEC60364-5-523:1999《建筑物电气装置电气设备的选择和安装布线系统载流量》以及GB50217-94《电力工程电缆设计规范》。金融贴现率,电价年增长率等按照近年来国家电力公司经济研究中心提供的数据。低压电力电缆出厂价格根据《北京工程造价信息》2001年第2期。中压电力电缆价格及中低压电缆敷设综合费用根据西北电力设计院1981年及东北电力设计院2001年的专题报告《导体的经济电流密度》资料。四.符号说明本手册使用的符号及其量值说明如下:A与导体截面有关的单位长度成本的可变部分(造价费用斜率)元/m.mm2B邻近效应、集肤效应的综合系数—C与敷设条件等有关的单位长度成本的不变部分元/mCT电缆系统总成本(总费用)元Imax最大负载电流A第3页共23页第2页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共23页L电缆截面某段长度mCJ年期间内电缆导体发热损耗费用的现值元N电缆使用的经济寿命期年Np每回路相导体数目--Nc传输同型号电缆和负载值的回路数目--P电价,电度电费元/kWhD每年最大需量电费元/kW·年F由公式(6)定义的辅助量(线损辅助量)元/WQ由公式(4)定义的辅助量--r由公式(5)定义的辅助量--aImax的年增长率%b电价P的年增长率,不计及通货膨胀%i计算现值用贴现率%CI拟确定某段长度的标准截面规格的初始费用元第4页共23页第3页共23页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共23页CI1最接近某段长度较小标准截面规格的初始费用元CI2最接近某段长度较大标准截面规格的初始费用元R拟确定电缆截面规格的单位长度交流电阻Ω/kmR1最接近较小标准截面规格的单位长度交流电阻Ω/kmR2最接近...
