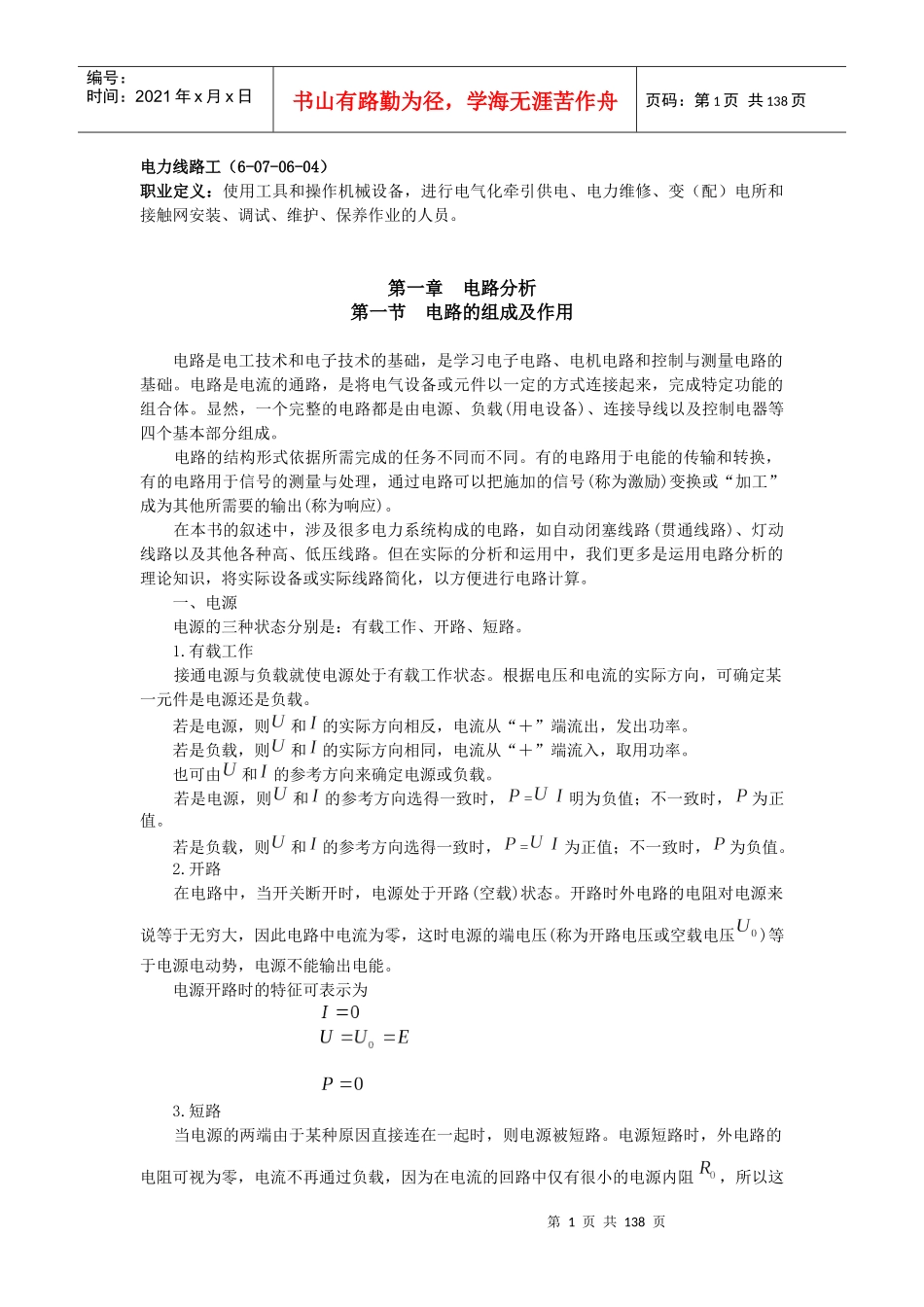

第1页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共138页电力线路工（6-07-06-04）职业定义：使用工具和操作机械设备，进行电气化牵引供电、电力维修、变（配）电所和接触网安装、调试、维护、保养作业的人员。第一章电路分析第一节电路的组成及作用电路是电工技术和电子技术的基础，是学习电子电路、电机电路和控制与测量电路的基础。电路是电流的通路，是将电气设备或元件以一定的方式连接起来，完成特定功能的组合体。显然，一个完整的电路都是由电源、负载(用电设备)、连接导线以及控制电器等四个基本部分组成。电路的结构形式依据所需完成的任务不同而不同。有的电路用于电能的传输和转换，有的电路用于信号的测量与处理，通过电路可以把施加的信号(称为激励)变换或“加工”成为其他所需要的输出(称为响应)。在本书的叙述中，涉及很多电力系统构成的电路，如自动闭塞线路(贯通线路)、灯动线路以及其他各种高、低压线路。但在实际的分析和运用中，我们更多是运用电路分析的理论知识，将实际设备或实际线路简化，以方便进行电路计算。一、电源电源的三种状态分别是：有载工作、开路、短路。1.有载工作接通电源与负载就使电源处于有载工作状态。根据电压和电流的实际方向，可确定某一元件是电源还是负载。若是电源，则和的实际方向相反，电流从“＋”端流出，发出功率。若是负载，则和的实际方向相同，电流从“＋”端流入，取用功率。也可由和的参考方向来确定电源或负载。若是电源，则和的参考方向选得一致时，=明为负值；不一致时，为正值。若是负载，则和的参考方向选得一致时，=为正值；不一致时，为负值。2.开路在电路中，当开关断开时，电源处于开路(空载)状态。开路时外电路的电阻对电源来说等于无穷大，因此电路中电流为零，这时电源的端电压(称为开路电压或空载电压)等于电源电动势，电源不能输出电能。电源开路时的特征可表示为3.短路当电源的两端由于某种原因直接连在一起时，则电源被短路。电源短路时，外电路的电阻可视为零，电流不再通过负载，因为在电流的回路中仅有很小的电源内阻，所以这第2页共138页第1页共138页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共138页时的电流很大，此电流称为短路电流。短路电流可能使电源遭受机械的与热的损伤或毁坏，短路时电源所产生的电能全被内阻所消耗。短路也可发生在负载端或线路的任意处。短路通常是一种严重事故，应尽力预防。但是，有时由于某种需要，可以将电路中的某一段短路(常称为短接)。电源短路时的特征可表示为由于短路后短路电流往往比正常负荷电流大很多倍，因此短路电流对电力系统将产生极大的危害。短路的后果主要表现为以下几点：(1)短路的电动力和热效应。短路电流将产生很大的电动力和很高的温度，可能造成电路及其中设备的损坏。(2)电压骤降。短路将造成系统电压骤降，越靠近短路点电压越低，这将严重影响电气设备的正常运行。(3)造成停电事故。短路时，电力系统的保护装置动作，使开关跳闸或熔断器熔断，从而造成停电事故。越靠近电源短路，引起停电的范围越大，造成的经济损失也越大。(4)影响系统稳定。严重的短路可使并列运行的发电机组失去同步，造成电力系统解列，破坏电力系统的稳定运行。(5)产生电磁干扰。单相接地短路电流，可对附近的通信线路、信号系统及电子设备等产生电磁干扰，使之无法正常运行，甚至引起误动作。二、负载负载是在特定的电路中利用或消耗电能的设备，同一设备在不同的电路中可能是电源也可能是负载。因此，分析电路时，要根据前述方法判断哪个电路元件是电源(或起电源的作用)，哪个是负载(或起负载的作用)。1.负载的额定值各种电气设备的电压、电流及功率等都有一个额定值，如一盏电灯的电压是220V、功率是100W，这就是它的额定值。额定值是设备的生产商为了保证产品在给定的工作条件下正常运行而规定的正常容许值。大多数电气设备的使用寿命与绝缘材料的耐热性及绝缘强度有关，如果电气设备使用时的电流超过额定值过大，那么电气设备将由于电流作用发热，绝缘材料将被损坏；而当该设备上所加的电压超过额定值...
