高支模及高大支模工程监理实施细则VIP免费

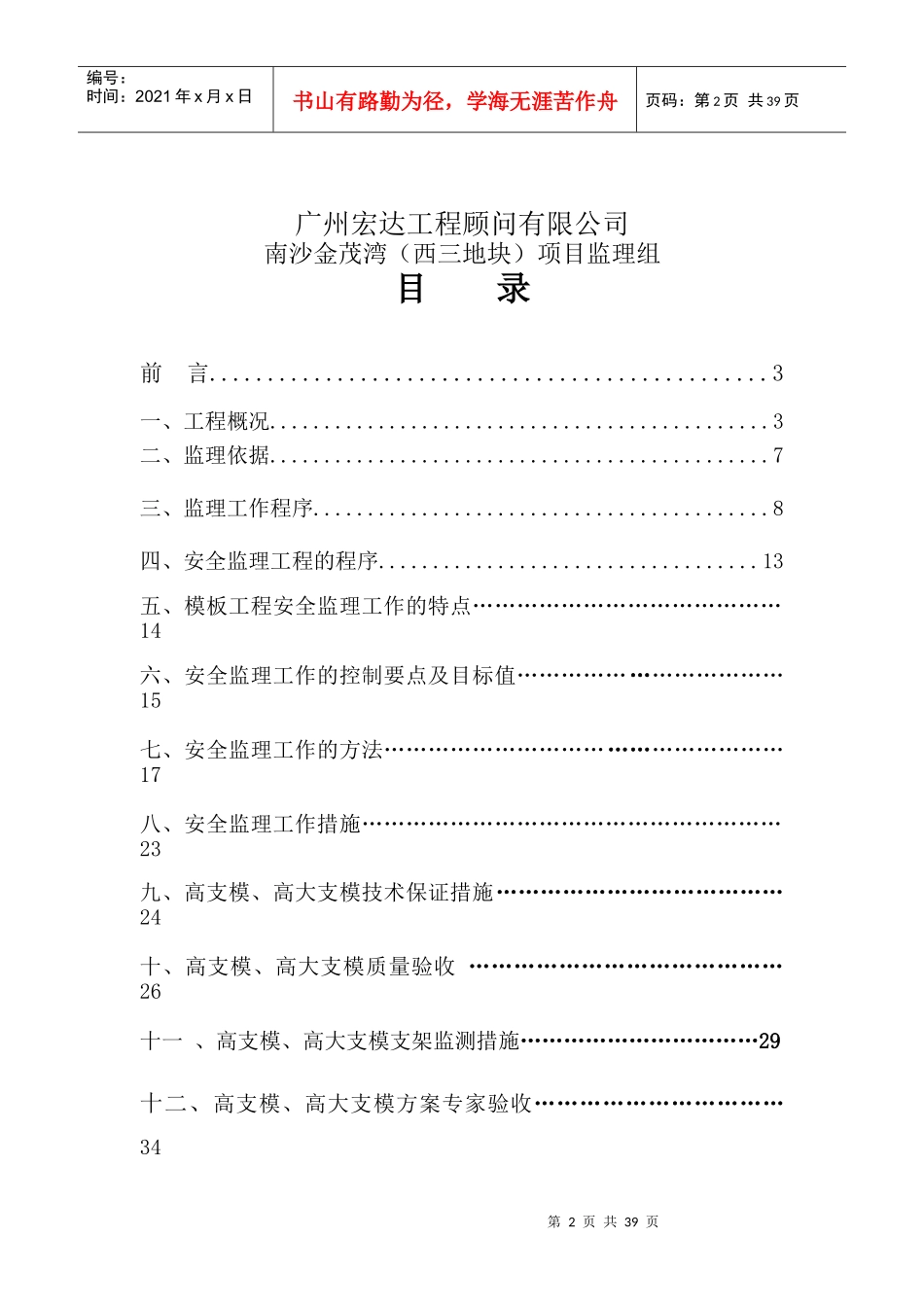

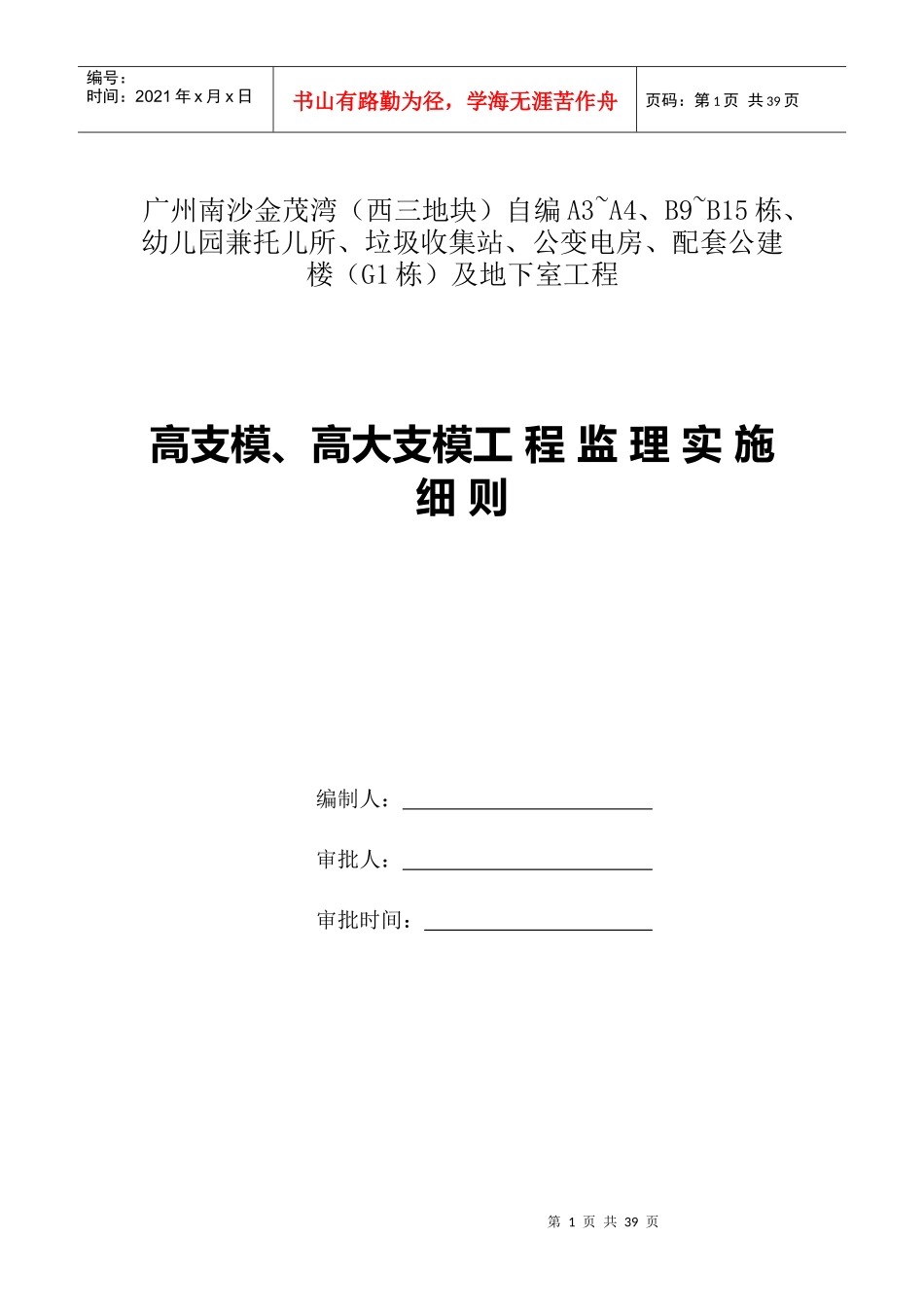

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页广州南沙金茂湾（西三地块）自编A3~A4、B9~B15栋、幼儿园兼托儿所、垃圾收集站、公变电房、配套公建楼（G1栋）及地下室工程高支模、高大支模工程监理实施细则编制人：审批人：审批时间：第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页广州宏达工程顾问有限公司南沙金茂湾（西三地块）项目监理组目录前言................................................3一、工程概况..............................................3二、监理依据..............................................7三、监理工作程序..........................................8四、安全监理工程的程序...................................13五、模板工程安全监理工作的特点……………………………………14六、安全监理工作的控制要点及目标值………………………………15七、安全监理工作的方法………………………………………………17八、安全监理工作措施…………………………………………………23九、高支模、高大支模技术保证措施…………………………………24十、高支模、高大支模质量验收……………………………………26十一、高支模、高大支模支架监测措施……………………………29十二、高支模、高大支模方案专家验收……………………………34第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页前言建筑工程中模板制作与安装分项工程，砼在浇注时，砼呈现可塑性通过模板工程给予按设计平面几何尺寸、形状，保持其位置正确，不可缺少的模板分项工程，并对砼浇注后，砼质量有直接重大影响，所以模板分项工程质量好坏，对钢筋砼结构工程是很重要的分项工程。为了监理规划的全面实施，监理依据设计施工图纸，技术文件，按现形施工验收规范、技术操作规程、国家现行质量验评标准、国家法令法规、政府有关文件精神，结全本地区质量标准、采用检查、实测实量手段，加强关键工序、关键部位进行重点质量控制，做好模板分项工程予控办法，运用标准化、规范化、程序化、科学的管理使承包单位全面实现工程项目合同约定的质量目标。特编制本监理细则。一．本工程模板工程的概况1.1基本概况表1：工程概况表1工程名称广州南沙金茂湾（西三地块）工程2工程地点广州市南沙区黄阁镇凤凰大道东侧，蕉西路北侧3建设单位广州兴拓置业有限公司4设计单位深圳市华阳国际工程设计有限公司5监理单位广州宏达工程顾问有限公司6勘察单位广东省工程勘察院7总承包单位中建二局第三建筑工程有限公司建设规模：总建筑面积：218303㎡；其中地上面积：154916㎡,地下室面积为63387㎡。拟建7栋32层住宅楼，2栋30层住宅楼，1栋3层幼儿园，1栋2层公建配套，2栋1层电房，1栋1层垃圾收集站，设地下车库两层（两层均是人防）。本工程结构形式为现浇钢筋混凝土剪力墙结构（住宅楼）和框架结构（幼儿园、公建配套、电房、垃圾收集站及地下室）。1.2高支模及高大支模概况1.2.1定义（1）高支模定义：搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10KN/㎡及以上；集中荷载15KN/㎡及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑体系工程。第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页（2）高大支模定义：搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15KN/㎡及以上；集中荷载20KN/㎡及以上。1.2.2高支模施工区域根据高支模的定义，按荷载值进行分类，支模架高度5m≤H＜8m时，楼板厚度180mm＜B＜350mm时，梁截面积0.39㎡＜ab＜0.54㎡时，其模板支撑系统属于普通高支模范围，本工程属上述区域的详下表：工程部位构件名称构件尺寸（mm）构件所处层高（m）混凝土强度等级备注地下室负二层车道梁（宽×高）B*h（宽*高）3.45mC35300*1300、500*800、500*1000、500*900、400*1000、600...
