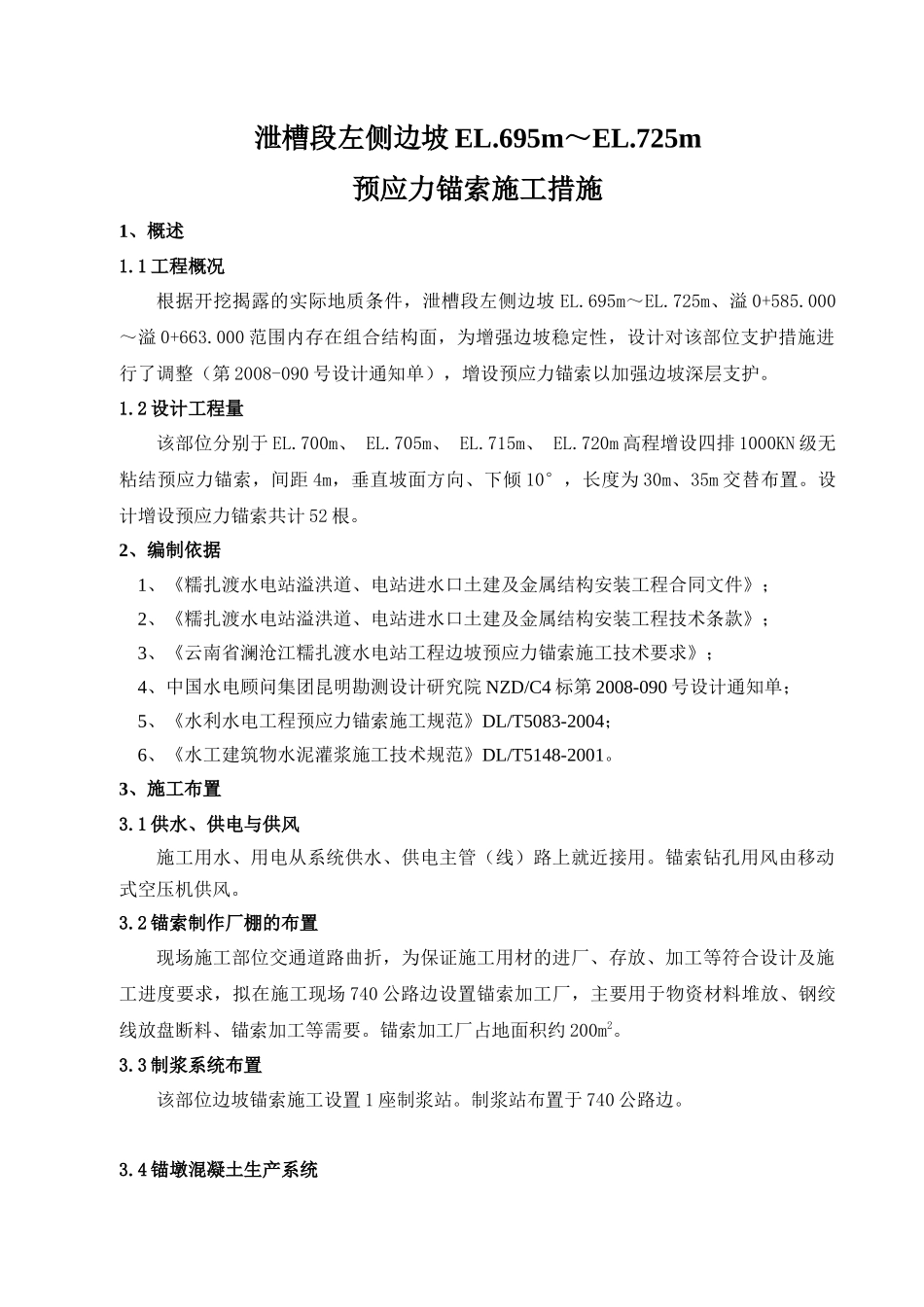

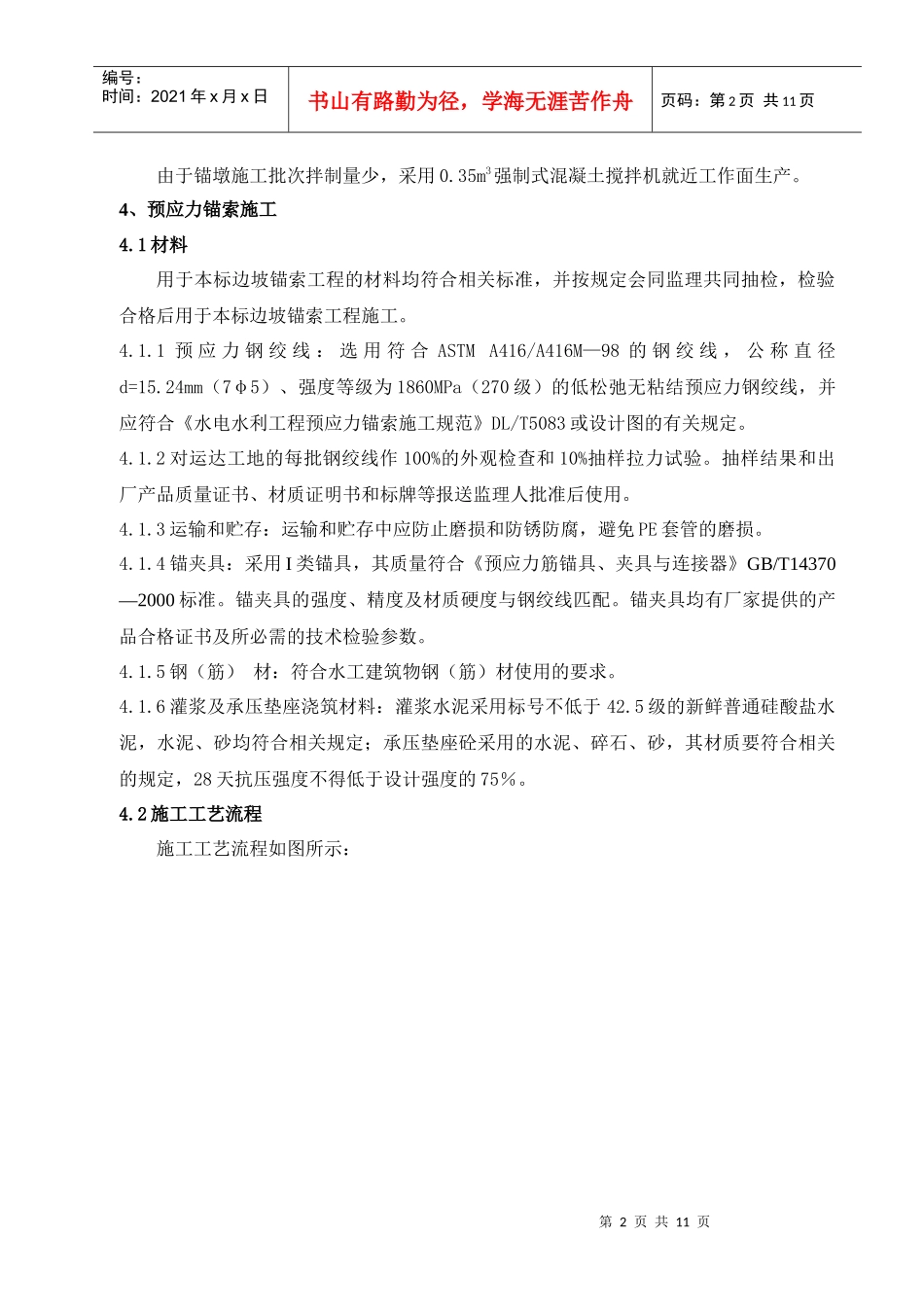

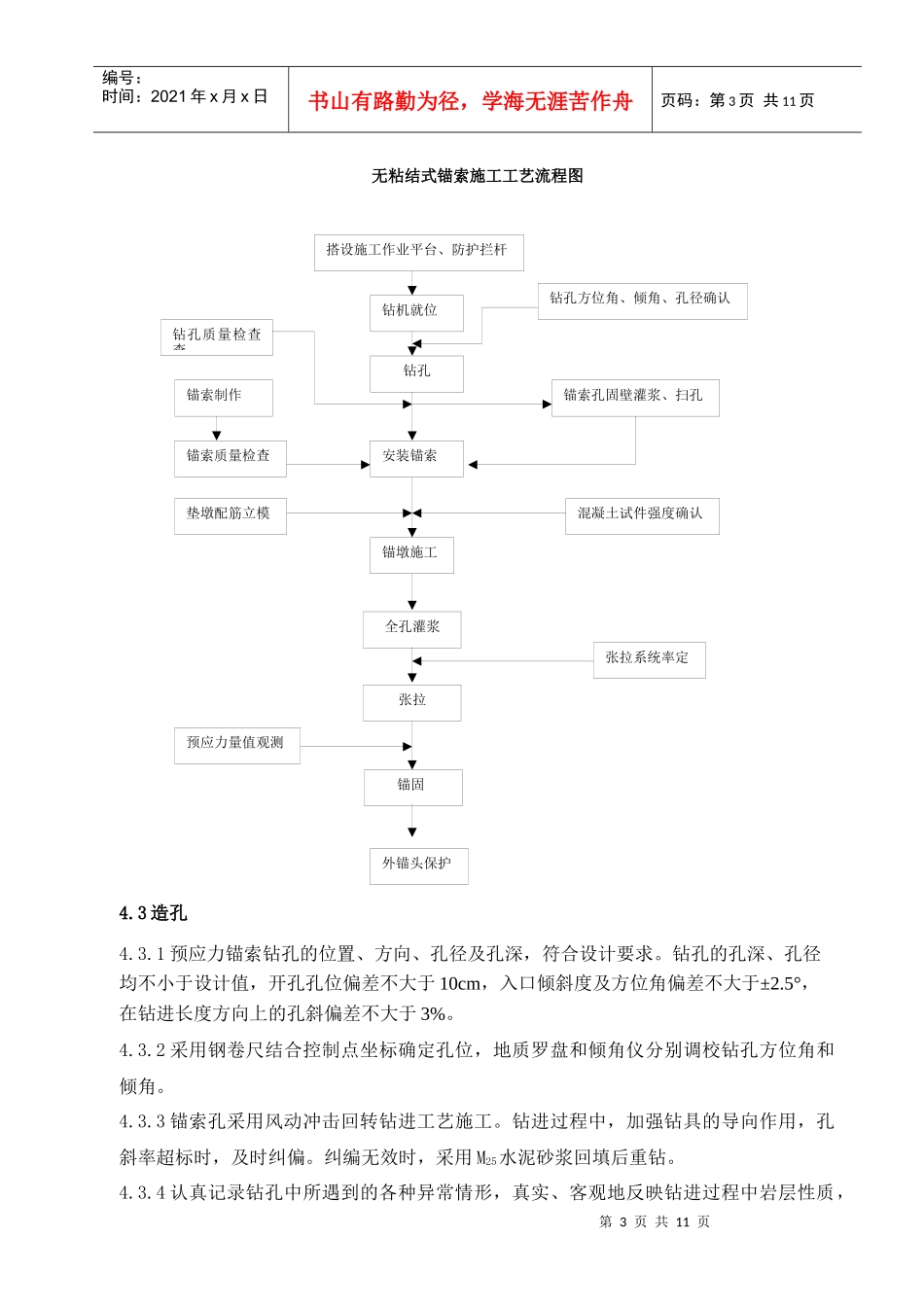

泄槽段左侧边坡EL.695m~EL.725m预应力锚索施工措施1、概述1.1工程概况根据开挖揭露的实际地质条件,泄槽段左侧边坡EL.695m~EL.725m、溢0+585.000~溢0+663.000范围内存在组合结构面,为增强边坡稳定性,设计对该部位支护措施进行了调整(第2008-090号设计通知单),增设预应力锚索以加强边坡深层支护。1.2设计工程量该部位分别于EL.700m、EL.705m、EL.715m、EL.720m高程增设四排1000KN级无粘结预应力锚索,间距4m,垂直坡面方向、下倾10°,长度为30m、35m交替布置。设计增设预应力锚索共计52根。2、编制依据1、《糯扎渡水电站溢洪道、电站进水口土建及金属结构安装工程合同文件》;2、《糯扎渡水电站溢洪道、电站进水口土建及金属结构安装工程技术条款》;3、《云南省澜沧江糯扎渡水电站工程边坡预应力锚索施工技术要求》;4、中国水电顾问集团昆明勘测设计研究院NZD/C4标第2008-090号设计通知单;5、《水利水电工程预应力锚索施工规范》DL/T5083-2004;6、《水工建筑物水泥灌浆施工技术规范》DL/T5148-2001。3、施工布置3.1供水、供电与供风施工用水、用电从系统供水、供电主管(线)路上就近接用。锚索钻孔用风由移动式空压机供风。3.2锚索制作厂棚的布置现场施工部位交通道路曲折,为保证施工用材的进厂、存放、加工等符合设计及施工进度要求,拟在施工现场740公路边设置锚索加工厂,主要用于物资材料堆放、钢绞线放盘断料、锚索加工等需要。锚索加工厂占地面积约200m2。3.3制浆系统布置该部位边坡锚索施工设置1座制浆站。制浆站布置于740公路边。3.4锚墩混凝土生产系统第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页由于锚墩施工批次拌制量少,采用0.35m3强制式混凝土搅拌机就近工作面生产。4、预应力锚索施工4.1材料用于本标边坡锚索工程的材料均符合相关标准,并按规定会同监理共同抽检,检验合格后用于本标边坡锚索工程施工。4.1.1预应力钢绞线:选用符合ASTMA416/A416M—98的钢绞线,公称直径d=15.24mm(7φ5)、强度等级为1860MPa(270级)的低松弛无粘结预应力钢绞线,并应符合《水电水利工程预应力锚索施工规范》DL/T5083或设计图的有关规定。4.1.2对运达工地的每批钢绞线作100%的外观检查和10%抽样拉力试验。抽样结果和出厂产品质量证书、材质证明书和标牌等报送监理人批准后使用。4.1.3运输和贮存:运输和贮存中应防止磨损和防锈防腐,避免PE套管的磨损。4.1.4锚夹具:采用I类锚具,其质量符合《预应力筋锚具、夹具与连接器》GB/T14370—2000标准。锚夹具的强度、精度及材质硬度与钢绞线匹配。锚夹具均有厂家提供的产品合格证书及所必需的技术检验参数。4.1.5钢(筋)材:符合水工建筑物钢(筋)材使用的要求。4.1.6灌浆及承压垫座浇筑材料:灌浆水泥采用标号不低于42.5级的新鲜普通硅酸盐水泥,水泥、砂均符合相关规定;承压垫座砼采用的水泥、碎石、砂,其材质要符合相关的规定,28天抗压强度不得低于设计强度的75%。4.2施工工艺流程施工工艺流程如图所示:第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页无粘结式锚索施工工艺流程图4.3造孔4.3.1预应力锚索钻孔的位置、方向、孔径及孔深,符合设计要求。钻孔的孔深、孔径均不小于设计值,开孔孔位偏差不大于10cm,入口倾斜度及方位角偏差不大于±2.5°,在钻进长度方向上的孔斜偏差不大于3%。4.3.2采用钢卷尺结合控制点坐标确定孔位,地质罗盘和倾角仪分别调校钻孔方位角和倾角。4.3.3锚索孔采用风动冲击回转钻进工艺施工。钻进过程中,加强钻具的导向作用,孔斜率超标时,及时纠偏。纠编无效时,采用M25水泥砂浆回填后重钻。4.3.4认真记录钻孔中所遇到的各种异常情形,真实、客观地反映钻进过程中岩层性质,搭设施工作业平台、防护拦杆钻机就位钻孔方位角、倾角、孔径确认钻孔安装锚索锚索孔固壁灌浆、扫孔锚索质量检查锚索制作钻孔质量检查查锚墩施工全孔灌浆混凝土试件强度确认张拉系统率定张拉锚固外锚头保护预应力量值观测垫墩配筋立模第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦...
