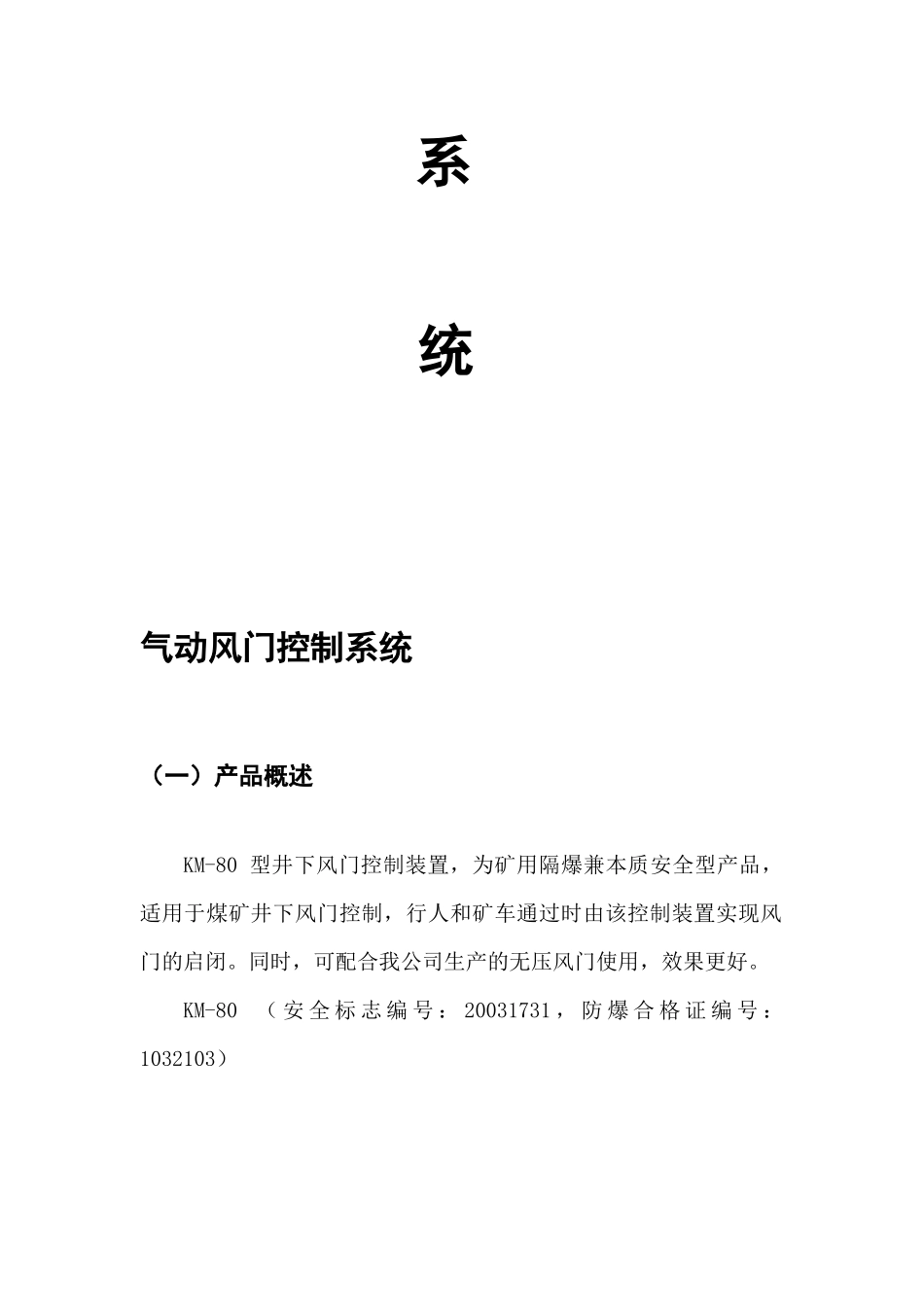

气动风门控制系统气动风门控制系统（一）产品概述KM-80型井下风门控制装置，为矿用隔爆兼本质安全型产品，适用于煤矿井下风门控制，行人和矿车通过时由该控制装置实现风门的启闭。同时，可配合我公司生产的无压风门使用，效果更好。KM-80（安全标志编号：20031731，防爆合格证编号：1032103）（二）技术特征输入电压：AC127V±15%输出电压：AC127V±15%最大输入电流：0.5A输入气压：0.3~0.8Mpa气缸直径：￠100mm气缸启闭时间：1~3秒可调最小牵引力：80公斤（三）机械结构气缸、调速阀、二位五通阀、滑轮固定在机架上，牵引钢丝绳一端固定在风门的中部，另一端通过滑轮固定在机架上，机架固定在巷壁上。（四）电气系统可编程控制器（PLC）安装在控制箱的主腔内，通过接线箱和接线喇叭口与外围设备联接。控制箱位于A门（或B门）处，装置在机架上，指示灯1D、2D分别安装在A门和B门外侧。风门气缸钢丝绳支架BABA控制箱B1遥控点A1遥控点A门B门A2遥控点B2遥控点（五）功能及工作原理（1）功能a)行人通过红外感应或单钮操作，风门自动启闭。b)行车通过风门时，司机遥控（0~40米）风门自动打开或关闭，行车通畅无阻。c)两风门间有电气闭锁，其中一侧开启，另一侧不能动作，并有对面风门开启指示信号。d)风门启闭时间可调，速度可调。e)风门可设定延时自动关闭。（2）风门动力、机构工作原理风门动力来源于井下管网的压缩气体，气缸的活塞干上装有滑轮2，钢丝绳一端固定在支架上，另一端通过滑轮2和导向滑轮3连接到风门中部。当活塞杆缩回时钢丝绳抽动，将风门开启；当活塞杆伸出时，风门在弹簧力和巷道气压的作用下返回关闭，并将钢丝绳拉紧。（3）气缸的气动工作原理动力气缸活塞杆的伸缩是通过连接与气缸上的防爆二位五通电磁阀，改变压缩气体的进气方向来控制的，其原理是来自井下气源的压缩气体，经空气滤清器、油雾器后通过二位五通阀和单向节流阀进入气缸，将气缸活塞杆推出（或缩回），二位五通阀经过电控可改变其阀芯的位置，安装在气缸上的节流阀通过控制气体的流量控制风门的开闭速度。（4）电气工作原理在两道风门（A和B）两侧通过红外感应或安装按钮1AN、2AN、3AN、4AN，行人到达A门时，通过红外感应或按动1AN按钮（或2AN按钮），其信号经控制器处理后输出，直接控制电磁阀开启风门A；行人通过后须通过红外感应或按动2AN按钮（或1AN按钮），关闭风门A。同样，行人通过B门时，通过红外感应或按动3AN按钮（或4AN按钮），开启风门B；行人通过后须通过红外感应或按动4AN按钮（或3AN按钮），关闭风门B。行人反向通过时，原理相同。A门、B门各安装门位开关AM、BM，其启闭状态信号输入到控制器中，保障A门和B门不可同时开启。（六）技术特点该系统具有风门自动启闭、电气闭锁功能，井下风门实现了自动化PLC1AN2AN3AN4ANA位B位A电磁阀B电磁阀A门开指示A门关指示B门开指示B门关指示控制，解决了行人、行车，风门人工开关，运输过人不便等问题，有效防止了风门伤人事故的发生，由于风门启闭时间可调，速度可调，有效地防止了风门的破损，减轻了工人的劳动强度，提高了生产效率，降低了生产成本，确保了生产安全。·无压风门在矿井通风系统中，风门对安全生产起着非常重要的作用，我公司生产的无压风门，是利用连杆机构将两扇门相连，两扇门的开闭角度始终相等。两扇门在开闭过程中，一扇门受到风流的推力，而另一扇门受到风流的压力。由于压力平衡式风门为异向开闭，因此无论风流方向如何，两扇门均同时受到风流的推力和风流的压力，而且大小相等。无压风门配合气动风门控制系统使用，效果更佳。·主要特点：（1）风门开启力小，开启力与风压大小及方向无关；（2）双向隔风，无须再设反向风门；（3）双面密封，漏风量小；（4）系统简单，坚固耐用；（5）关闭平稳，安全可靠；（6）防火性能好，能有效阻断皮带运输巷可能发生的火灾，防止火灾及有害气体进入其它巷道；（7）压力平衡式风门既可手动操作，也可动力操作，如再加一套控制系统，可实现风门的自动开启；（8）两风门之间可实现相互闭锁。无压风门是由门框、门扇、联杆平衡机构、联锁机构和配重铁等部分组成。适用于井下巷道任何需...
