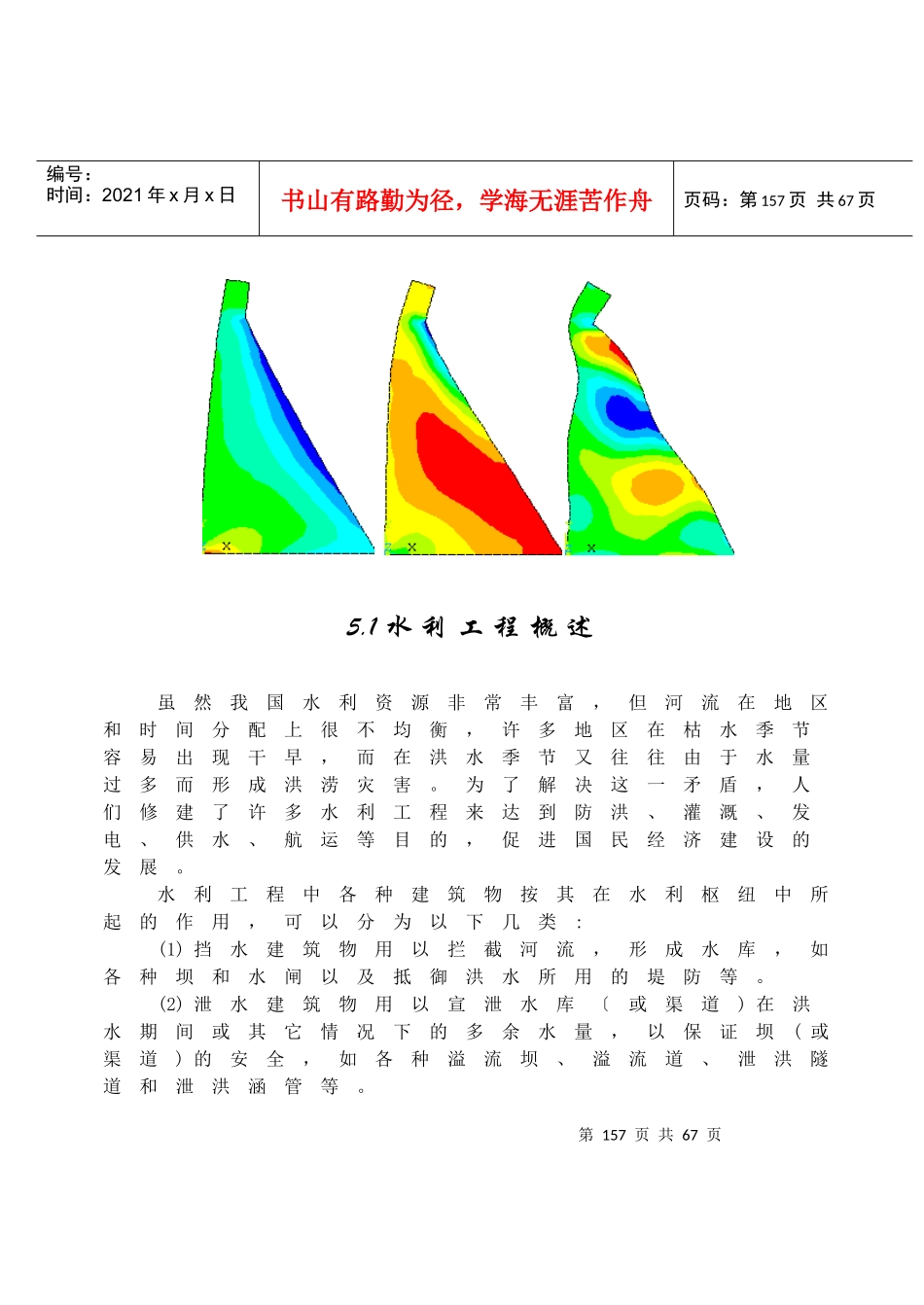

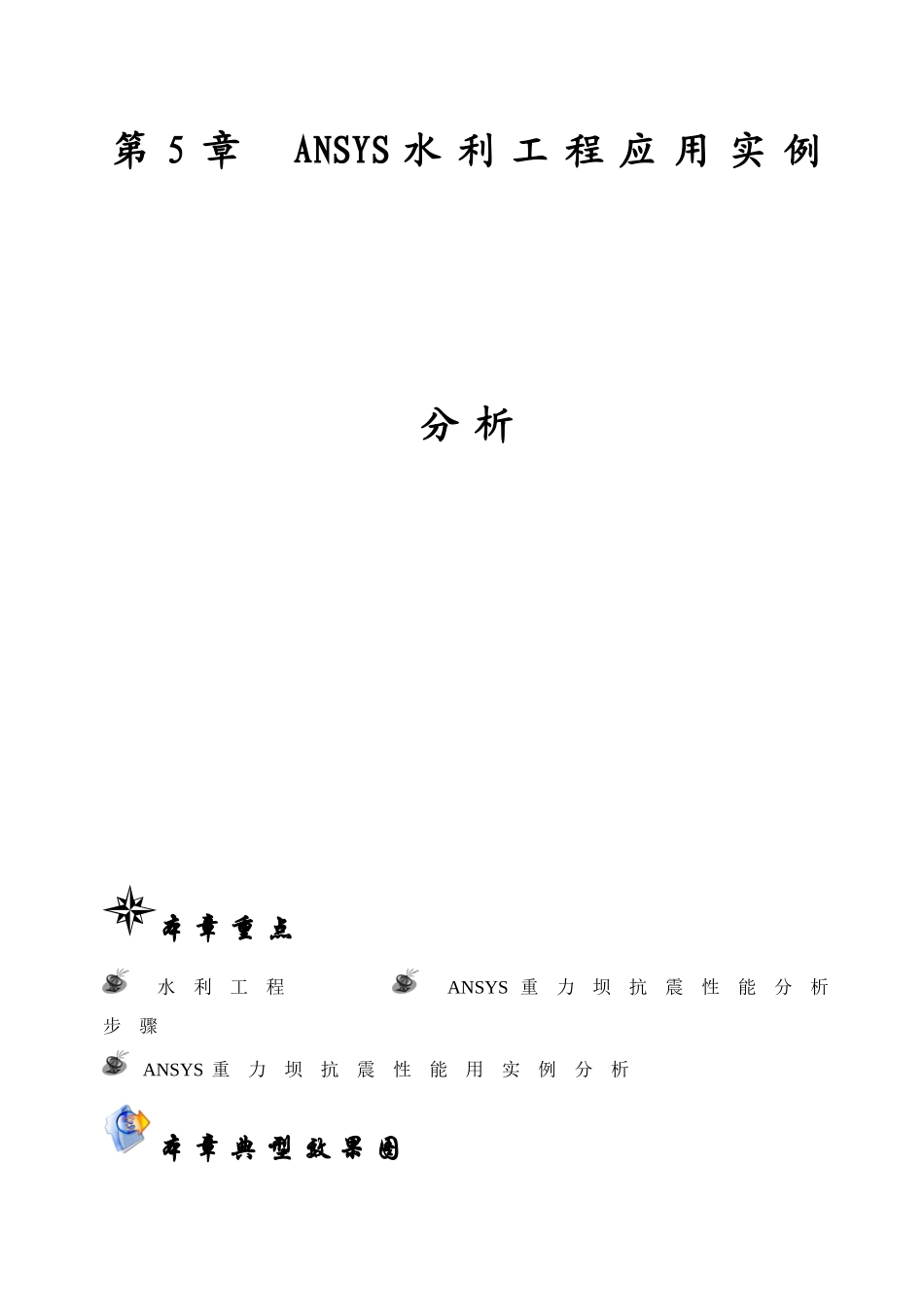

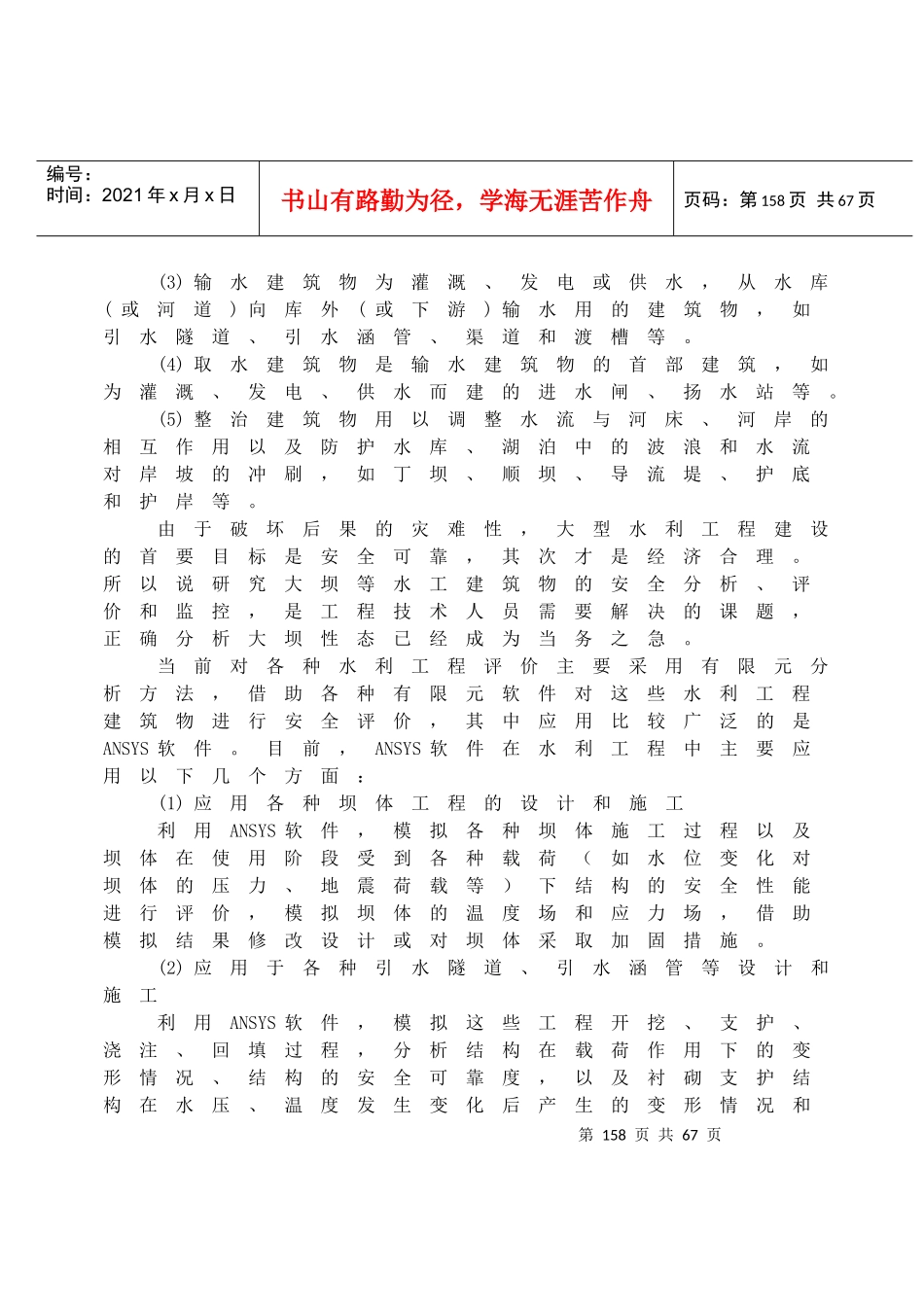

第5章ANSYS水利工程应用实例分析本章重点水利工程ANSYS重力坝抗震性能分析步骤ANSYS重力坝抗震性能用实例分析本章典型效果图第157页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第157页共67页5.1水利工程概述虽然我国水利资源非常丰富，但河流在地区和时间分配上很不均衡，许多地区在枯水季节容易出现干早，而在洪水季节又往往由于水量过多而形成洪涝灾害。为了解决这一矛盾，人们修建了许多水利工程来达到防洪、灌溉、发电、供水、航运等目的，促进国民经济建设的发展。水利工程中各种建筑物按其在水利枢纽中所起的作用，可以分为以下几类:(1)挡水建筑物用以拦截河流，形成水库，如各种坝和水闸以及抵御洪水所用的堤防等。(2)泄水建筑物用以宣泄水库〔或渠道)在洪水期间或其它情况下的多余水量，以保证坝(或渠道)的安全，如各种溢流坝、溢流道、泄洪隧道和泄洪涵管等。第158页共67页第157页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第158页共67页(3)输水建筑物为灌溉、发电或供水，从水库(或河道)向库外(或下游)输水用的建筑物，如引水隧道、引水涵管、渠道和渡槽等。(4)取水建筑物是输水建筑物的首部建筑，如为灌溉、发电、供水而建的进水闸、扬水站等。(5)整治建筑物用以调整水流与河床、河岸的相互作用以及防护水库、湖泊中的波浪和水流对岸坡的冲刷，如丁坝、顺坝、导流堤、护底和护岸等。由于破坏后果的灾难性，大型水利工程建设的首要目标是安全可靠，其次才是经济合理。所以说研究大坝等水工建筑物的安全分析、评价和监控，是工程技术人员需要解决的课题，正确分析大坝性态已经成为当务之急。当前对各种水利工程评价主要采用有限元分析方法，借助各种有限元软件对这些水利工程建筑物进行安全评价，其中应用比较广泛的是ANSYS软件。目前，ANSYS软件在水利工程中主要应用以下几个方面：(1)应用各种坝体工程的设计和施工利用ANSYS软件，模拟各种坝体施工过程以及坝体在使用阶段受到各种载荷（如水位变化对坝体的压力、地震荷载等）下结构的安全性能进行评价，模拟坝体的温度场和应力场，借助模拟结果修改设计或对坝体采取加固措施。(2)应用于各种引水隧道、引水涵管等设计和施工利用ANSYS软件，模拟这些工程开挖、支护、浇注、回填过程，分析结构在载荷作用下的变形情况、结构的安全可靠度，以及衬砌支护结构在水压、温度发生变化后产生的变形情况和第159页共67页第158页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第159页共67页结构内力，依靠ANSYS模拟结果对结构安全性进行评价。(3)应用于各种水库闸门的设计和施工水库闸门在上游水作用下将发生弯曲、扭转、剪切和拉压等组合变形，利用ANSYS中的SHELL63单元来模拟闸门，利用大型结构有限元分析程序ANSYS，对闸门结构进行三维有限元分析，根据分析结果进行强度校核。5.2ANSYS重力坝抗震性能分析步骤重力坝是一种古老而重要的坝型，主要依靠坝体自身重力来维持坝身的稳定。岩基上重力坝的基本剖面呈三角形，上游面通常是垂直的或者稍倾向下游的三角形断面。重力坝的具有很多优点：(1)安全可靠。但剖面尺寸较大，抵抗水的渗漏，洪水漫顶，地震或战争破坏的能力都比较强，因而失事率较低。(2)对地形、地质条件适应性强，坝体作用于地基面上的压应力不高，所以对地质条件的要求也较低，低坝甚至可修建在土基上。(3)枢纽泄洪容易解决，便于枢纽布置。(4)施工方便，便于机械化施工。(5)结构作用明确，应力计算和稳定计算比较简单。鉴于重力坝有如此多优点，所以它得到了广泛应用。但是许多大坝都是建在地震多发和高烈度地第160页共67页第159页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第160页共67页区，并且坝还要承受重力、水压力等长期载荷的作用，为确保工程和人民生命财产在偶发地震载荷作用下的安全，需对大坝做抗震安全分析。重力坝抗震性能分析一般分以下五个步骤：1、创建物理环境2、建立模型和划分网格3、施加边界条件和载荷（地震荷载）4、求解5、后处理（查看计算结果）5.2.1创建物理环境在定义坝体抗震性能...
