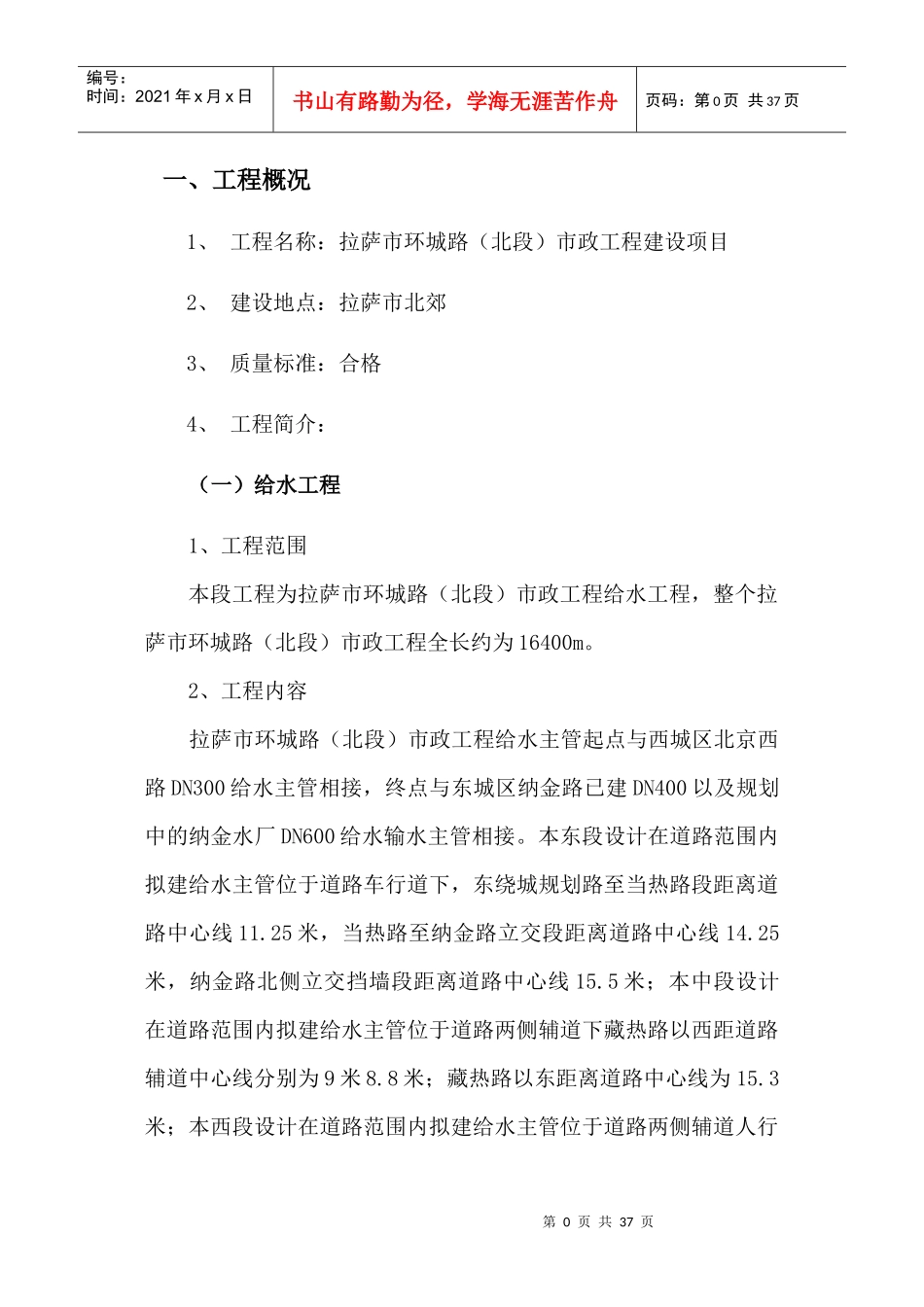

第0页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共37页一、工程概况1、工程名称：拉萨市环城路（北段）市政工程建设项目2、建设地点：拉萨市北郊3、质量标准：合格4、工程简介：（一）给水工程1、工程范围本段工程为拉萨市环城路（北段）市政工程给水工程，整个拉萨市环城路（北段）市政工程全长约为16400m。2、工程内容拉萨市环城路（北段）市政工程给水主管起点与西城区北京西路DN300给水主管相接，终点与东城区纳金路已建DN400以及规划中的纳金水厂DN600给水输水主管相接。本东段设计在道路范围内拟建给水主管位于道路车行道下，东绕城规划路至当热路段距离道路中心线11.25米，当热路至纳金路立交段距离道路中心线14.25米，纳金路北侧立交挡墙段距离道路中心线15.5米；本中段设计在道路范围内拟建给水主管位于道路两侧辅道下藏热路以西距道路辅道中心线分别为9米8.8米；藏热路以东距离道路中心线为15.3米；本西段设计在道路范围内拟建给水主管位于道路两侧辅道人行第1页共37页第0页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页道下距离道路中心线15.5米。并设计沿线绿化浇洒管道。给水管管长及标高以米计，管径以毫米计，给水管标高为管中心标高。本次给水工程主路给水管管径为DN150-DN600，本次拟建给水管道在适当位置为沿途地块预留DN200的预埋支管（具体位置详见给水管道平面图），干管接预留支管安装阀门井，支管末端建井加封堵。阀门井中心具体位置详见管道平面图。本次给水工程给水管线沿线交叉口现状给水管线应相衔接，施工时应核实调整。与已形成道路交叉点给水衔接情况调查表序号道路名称给水主管情况备注管径（mm）压力（MPa）2、北京西路DN3000.25接空指路西郊水厂主管3、娘热路DN4000.44、色拉北路DN5000.45北郊水厂出厂主管5、夺底北路DN3000.26、纳金路DN4000.45东郊水厂出厂主管（二）排水工程1、工程范围本段工程为拉萨市环城路（北段）市政工程排水工程，整个拉第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页萨市环城路（北段）市政工程全长约为16400m。2、工程内容本工程采用雨、污分流制，沿道路敷设重力雨、污水管道及预埋支管。雨水管布于道路两侧辅道下（藏热路以西），距道路辅道中心线分别为3米；藏热路以东距离道路中心线为9.5米。污水管布于道路两侧辅道下（藏热路以西），距道路辅道中心线6米；藏热路以东距离道路中心线为12.5米。3、工程概况（1）简介北环路自西向东沿线与北京西路、鲁定北路、曲米路、娘热路、色拉北路、夺底北路、藏热路、当热东路、纳金路共9条市政道路交叉，其中有7条道路已经建成，下表为北环路沿线排水情况的调查统计表和7条已建道路交叉的排水情况调查表：与已形成道路交叉点排水情况调查表序号道路名称排水主管情况备注管径（mm）管顶标高1北京西路D8003641.182鲁定北路管线未建3曲米路管线未建4娘热路D8003655.095色拉北路D8003661.646夺底北路D8003670.016第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页7纳金路D10003657.19本工程为拉萨市环城路（北段）市政工程雨、污水管道工程，雨水主管为d600-d1200，预留支管为d400；污水主管为d400-d500，预留支管为d300.（2）排水流向雨、污水自东向西排入至当热东路规划中的雨污水主管。（3）雨水管道总长度约11km（包括雨水连接管和预埋支管）；污水管道总长度约8.2km（包括预埋支管）。二、编制目的为了保证拉萨市环城路（北段）市政工程建设项目质量、进度在施工中进行切实有效的控制，特别是对关键分部、分项工程的重点部位实.重点监控，按照监理规划制定的总目标，确保工程顺利完成，特制定本细则。三、监理依据1、国家有关法律法规。（1）《中华人民共和国建筑法》；（2）《建筑工程质量管理条例》（国务院279号）；（3）《工程建设监理规定》（建设部【95】737号）；第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页（4）《建设工程安全生产管...
