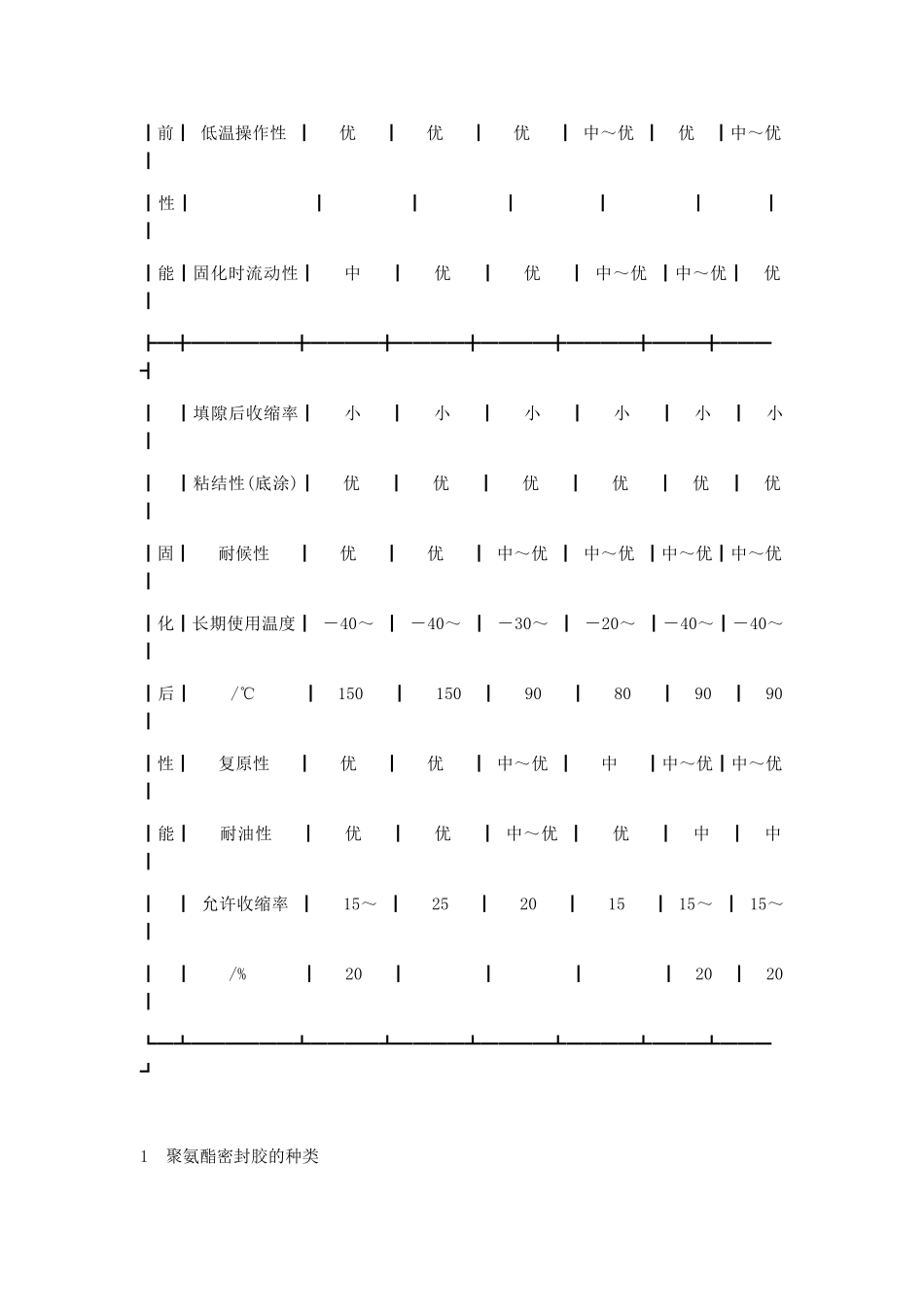

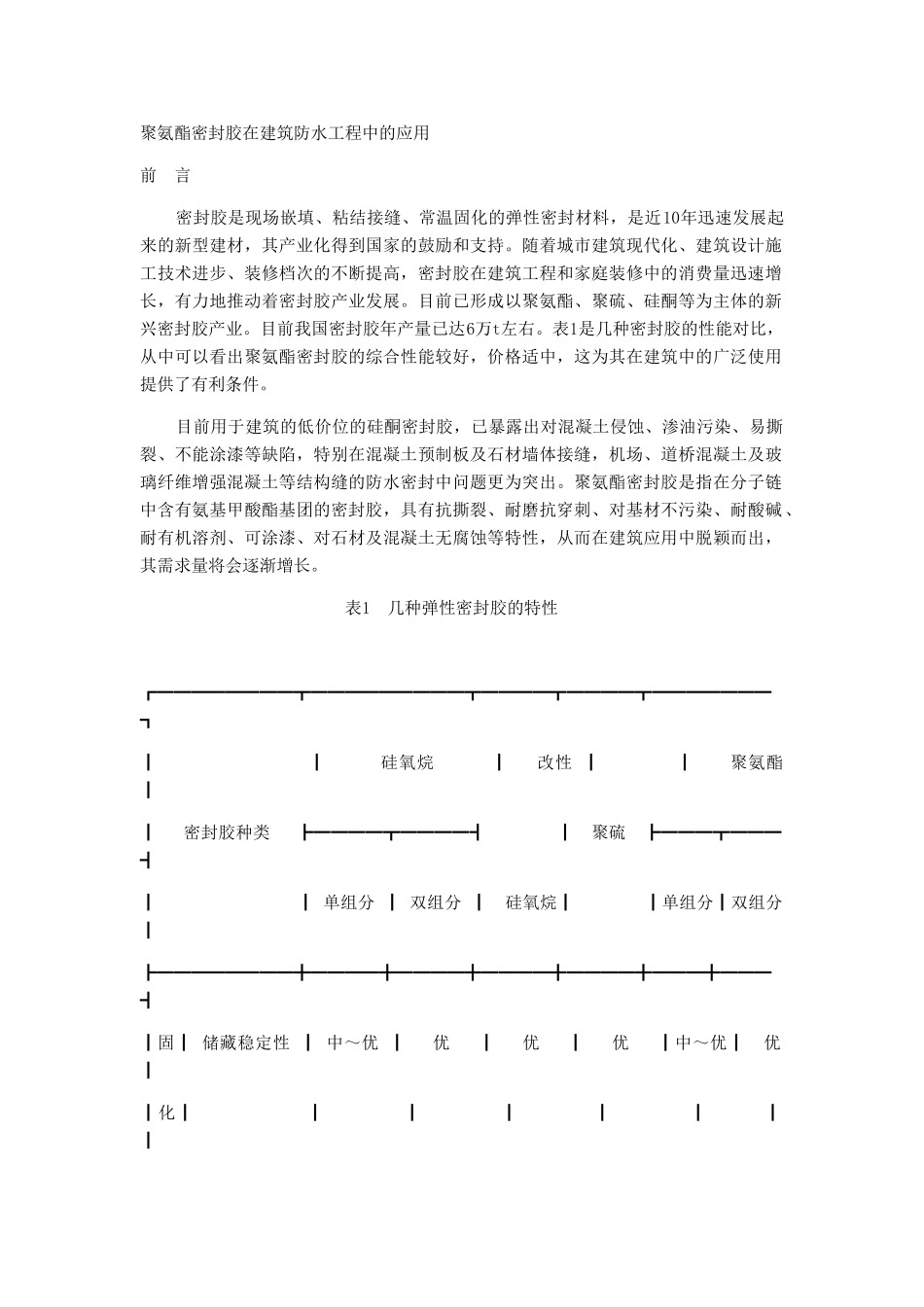

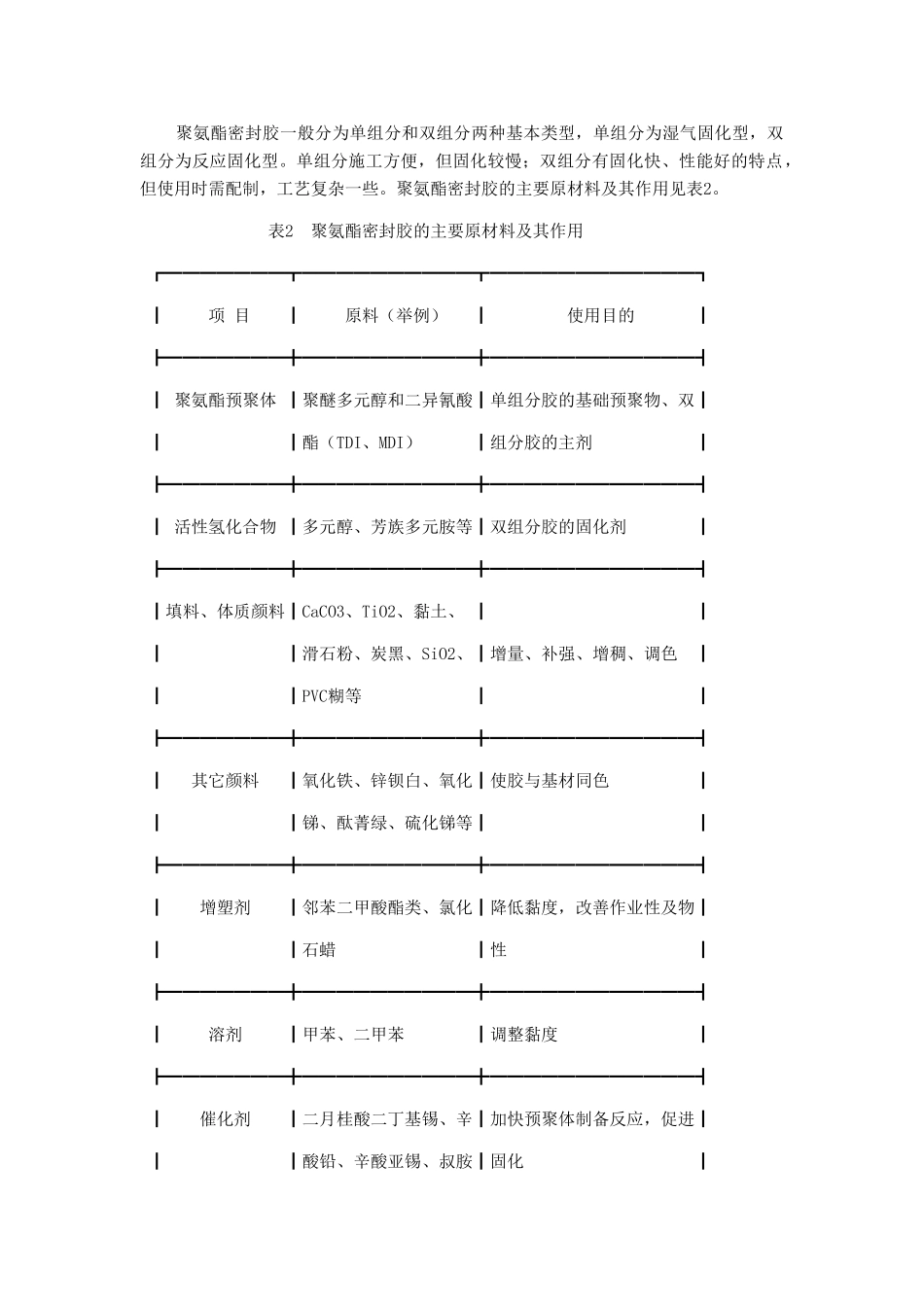

聚氨酯密封胶在建筑防水工程中的应用前言密封胶是现场嵌填、粘结接缝、常温固化的弹性密封材料，是近10年迅速发展起来的新型建材，其产业化得到国家的鼓励和支持。随着城市建筑现代化、建筑设计施工技术进步、装修档次的不断提高，密封胶在建筑工程和家庭装修中的消费量迅速增长，有力地推动着密封胶产业发展。目前已形成以聚氨酯、聚硫、硅酮等为主体的新兴密封胶产业。目前我国密封胶年产量已达6万t左右。表1是几种密封胶的性能对比，从中可以看出聚氨酯密封胶的综合性能较好，价格适中，这为其在建筑中的广泛使用提供了有利条件。目前用于建筑的低价位的硅酮密封胶，已暴露出对混凝土侵蚀、渗油污染、易撕裂、不能涂漆等缺陷，特别在混凝土预制板及石材墙体接缝，机场、道桥混凝土及玻璃纤维增强混凝土等结构缝的防水密封中问题更为突出。聚氨酯密封胶是指在分子链中含有氨基甲酸酯基团的密封胶，具有抗撕裂、耐磨抗穿刺、对基材不污染、耐酸碱、耐有机溶剂、可涂漆、对石材及混凝土无腐蚀等特性，从而在建筑应用中脱颖而出，其需求量将会逐渐增长。表1几种弹性密封胶的特性┏━━━━━━━━┳━━━━━━━━━┳━━━━┳━━━━┳━━━━━━━┓┃┃硅氧烷┃改性┃┃聚氨酯┃┃密封胶种类┣━━━━┳━━━━┫┃聚硫┣━━━┳━━━┫┃┃单组分┃双组分┃硅氧烷┃┃单组分┃双组分┃┣━━━━━━━━╋━━━━╋━━━━╋━━━━╋━━━━╋━━━╋━━━┫┃固┃储藏稳定性┃中～优┃优┃优┃优┃中～优┃优┃┃化┃┃┃┃┃┃┃┃┃前┃低温操作性┃优┃优┃优┃中～优┃优┃中～优┃┃性┃┃┃┃┃┃┃┃┃能┃固化时流动性┃中┃优┃优┃中～优┃中～优┃优┃┣━╋━━━━━━╋━━━━╋━━━━╋━━━━╋━━━━╋━━━╋━━━┫┃┃填隙后收缩率┃小┃小┃小┃小┃小┃小┃┃┃粘结性(底涂)┃优┃优┃优┃优┃优┃优┃┃固┃耐候性┃优┃优┃中～优┃中～优┃中～优┃中～优┃┃化┃长期使用温度┃－40～┃－40～┃－30～┃－20～┃－40～┃－40～┃┃后┃/℃┃150┃150┃90┃80┃90┃90┃┃性┃复原性┃优┃优┃中～优┃中┃中～优┃中～优┃┃能┃耐油性┃优┃优┃中～优┃优┃中┃中┃┃┃允许收缩率┃15～┃25┃20┃15┃15～┃15～┃┃┃/%┃20┃┃┃┃20┃20┃┗━┻━━━━━━┻━━━━┻━━━━┻━━━━┻━━━━┻━━━┻━━━┛1聚氨酯密封胶的种类聚氨酯密封胶一般分为单组分和双组分两种基本类型，单组分为湿气固化型，双组分为反应固化型。单组分施工方便，但固化较慢；双组分有固化快、性能好的特点，但使用时需配制，工艺复杂一些。聚氨酯密封胶的主要原材料及其作用见表2。表2聚氨酯密封胶的主要原材料及其作用┏━━━━━━━┳━━━━━━━━━━┳━━━━━━━━━━━━┓┃项目┃原料（举例）┃使用目的┃┣━━━━━━━╋━━━━━━━━━━╋━━━━━━━━━━━━┫┃聚氨酯预聚体┃聚醚多元醇和二异氰酸┃单组分胶的基础预聚物、双┃┃┃酯（TDI、MDI）┃组分胶的主剂┃┣━━━━━━━╋━━━━━━━━━━╋━━━━━━━━━━━━┫┃活性氢化合物┃多元醇、芳族多元胺等┃双组分胶的固化剂┃┣━━━━━━━╋━━━━━━━━━━╋━━━━━━━━━━━━┫┃填料、体质颜料┃CaCO3、TiO2、黏土、┃┃┃┃滑石粉、炭黑、SiO2、┃增量、补强、增稠、调色┃┃┃PVC糊等┃┃┣━━━━━━━╋━━━━━━━━━━╋━━━━━━━━━━━━┫┃其它颜料┃氧化铁、锌钡白、氧化┃使胶与基材同色┃┃┃锑、酞菁绿、硫化锑等┃┃┣━━━━━━━╋━━━━━━━━━━╋━━━━━━━━━━━━┫┃增塑剂┃邻苯二甲酸酯类、氯化┃降低黏度，改善作业性及物┃┃┃石蜡┃性┃┣━━━━━━━╋━━━━━━━━━━╋━━━━━━━━━━━━┫┃溶剂┃甲苯、二甲苯┃调整黏度┃┣━━━━━━━╋━━━━━━━━━━╋━━━━━━━━━━━━┫┃催化剂┃二月桂酸二丁基锡、辛┃加快预聚体制备反应，促进┃┃┃酸铅、辛酸亚锡、叔胺┃固化┃┃┃类┃┃┣━━━━━━━...
