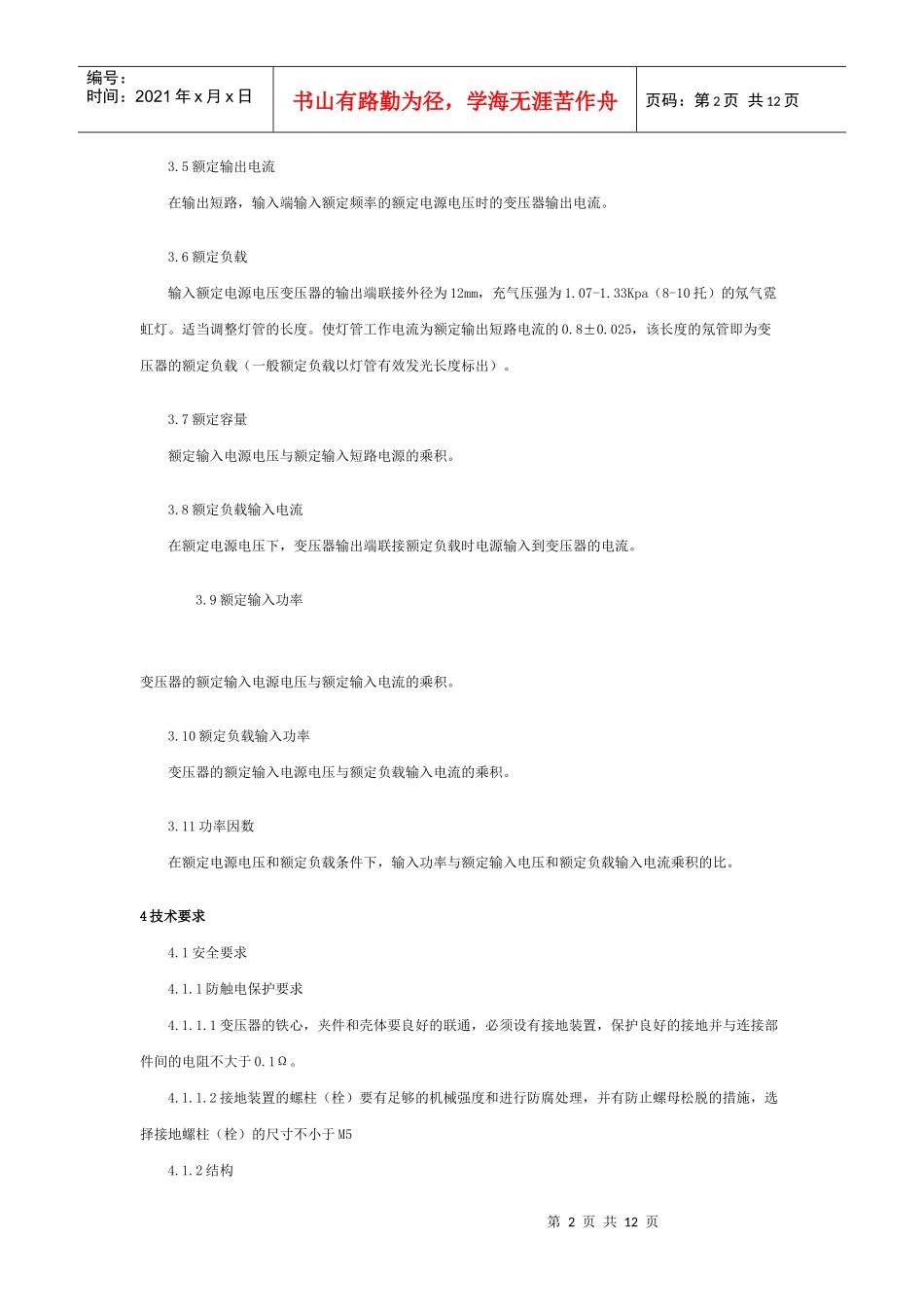

霓虹灯变压器的安全及性能要求(试行)-照明网工程师论坛_第1页
1/12

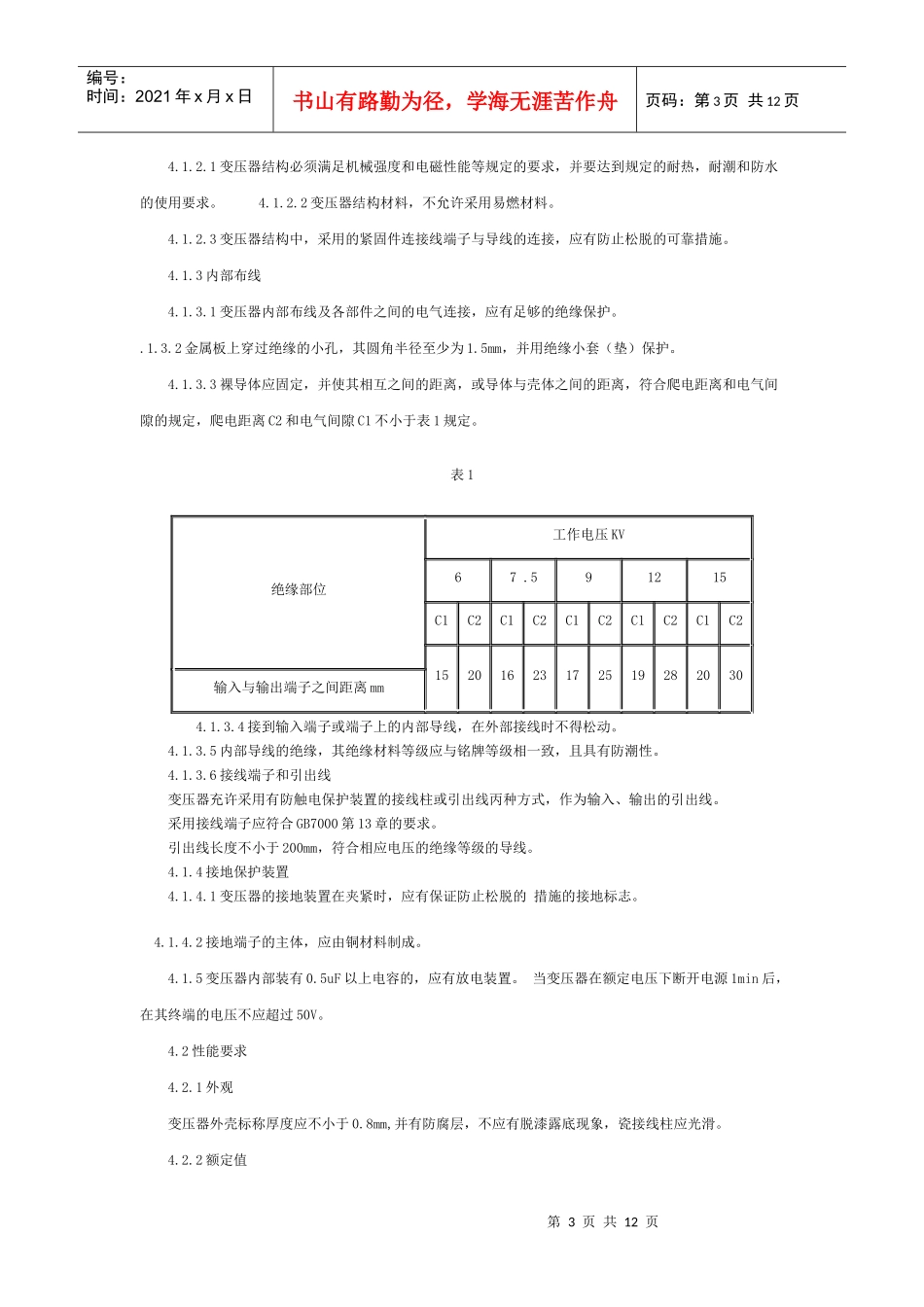

霓虹灯变压器的安全及性能要求(试行)-照明网工程师论坛_第2页
2/12
霓虹灯变压器的安全及性能要求(试行)-照明网工程师论坛_第3页
3/12
第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页霓虹灯变压器的安全及性能要求(试行)(ND/T106-1998)1范围本标准规定了霓虹杰变压器的安全及性能要求、试验方法、标志、包装、运输储存。本标准适用于对充入氖气或其它惰性气体与汞蒸气共同充入的霓虹灯,在标准使用状态下提供额定输出电压在1500V以下,额定输出电流在30mA以下的漏磁型单相变压器(以下乏变压器。2引用标准GB191-85包装储运图示标志GB2828逐批检查计数程序及抽样表GB2829周期检查计数抽样程序及抽样表GB2423-81电工电子产品基本环境试验、规程试验、湿热试验方法GB7000.1-96灯具一般安全要求与试验GB7001-86灯具外壳防护等级GB/T14044-93管型荧光灯镇流器性能要求GB30/100-92霓虹灯3术语3.1霓虹灯变压器连接于电源与霓虹灯管之间的限流装置。它的主要作用的利用变压器的漏磁升压性能,使霓虹灯可靠放电引燃并稳定工作,将灯管工作电流限制在灯管所需要的数值范围内。该变压器还可以包括:改变电源电压,校正功率因数,以及抑制线路干扰的有关部件。3.2电源电压向霓虹灯变压器供电的50Hz电压,即该变压器的一次电压。本标准中规定额定值为220V。3.3额定输出电压变压器输入额定电源电压,输出端开路时的输出电压。3.4额定输入电流在输出短路,输入端输入额定频率的额定电源电压时的变压器输入电流。第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页3.5额定输出电流在输出短路,输入端输入额定频率的额定电源电压时的变压器输出电流。3.6额定负载输入额定电源电压变压器的输出端联接外径为12mm,充气压强为1.07-1.33Kpa(8-10托)的氖气霓虹灯。适当调整灯管的长度。使灯管工作电流为额定输出短路电流的0.8±0.025,该长度的氖管即为变压器的额定负载(一般额定负载以灯管有效发光长度标出)。3.7额定容量额定输入电源电压与额定输入短路电源的乘积。3.8额定负载输入电流在额定电源电压下,变压器输出端联接额定负载时电源输入到变压器的电流。3.9额定输入功率变压器的额定输入电源电压与额定输入电流的乘积。3.10额定负载输入功率变压器的额定输入电源电压与额定负载输入电流的乘积。3.11功率因数在额定电源电压和额定负载条件下,输入功率与额定输入电压和额定负载输入电流乘积的比。4技术要求4.1安全要求4.1.1防触电保护要求4.1.1.1变压器的铁心,夹件和壳体要良好的联通,必须设有接地装置,保护良好的接地并与连接部件间的电阻不大于0.1Ω。4.1.1.2接地装置的螺柱(栓)要有足够的机械强度和进行防腐处理,并有防止螺母松脱的措施,选择接地螺柱(栓)的尺寸不小于M54.1.2结构第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页4.1.2.1变压器结构必须满足机械强度和电磁性能等规定的要求,并要达到规定的耐热,耐潮和防水的使用要求。4.1.2.2变压器结构材料,不允许采用易燃材料。4.1.2.3变压器结构中,采用的紧固件连接线端子与导线的连接,应有防止松脱的可靠措施。4.1.3内部布线4.1.3.1变压器内部布线及各部件之间的电气连接,应有足够的绝缘保护。.1.3.2金属板上穿过绝缘的小孔,其圆角半径至少为1.5mm,并用绝缘小套(垫)保护。4.1.3.3裸导体应固定,并使其相互之间的距离,或导体与壳体之间的距离,符合爬电距离和电气间隙的规定,爬电距离C2和电气间隙C1不小于表1规定。表1绝缘部位工作电压KV67.591215C1C2C1C2C1C2C1C2C1C215201623172519282030输入与输出端子之间距离mm4.1.3.4接到输入端子或端子上的内部导线,在外部接线时不得松动。4.1.3.5内部导线的绝缘,其绝缘材料等级应与铭牌等级相一致,且具有防潮性。4.1.3.6接线端子和引出线变压器充许采用有防触电保护装置的接线柱或引出线丙种方式,作为输入、输出的引出线。采用接线端子应符合GB7000第13章的要求。引出线长度不小于200mm,符合相应电压的绝缘等级的导线。4.1.4接地保护装置4.1.4.1变压器的接地装置在夹紧时,应有保证防止松脱的措施的接地标志。4.1.4.2接地端子的主体,应由铜材料制成。4.1.5变压...
