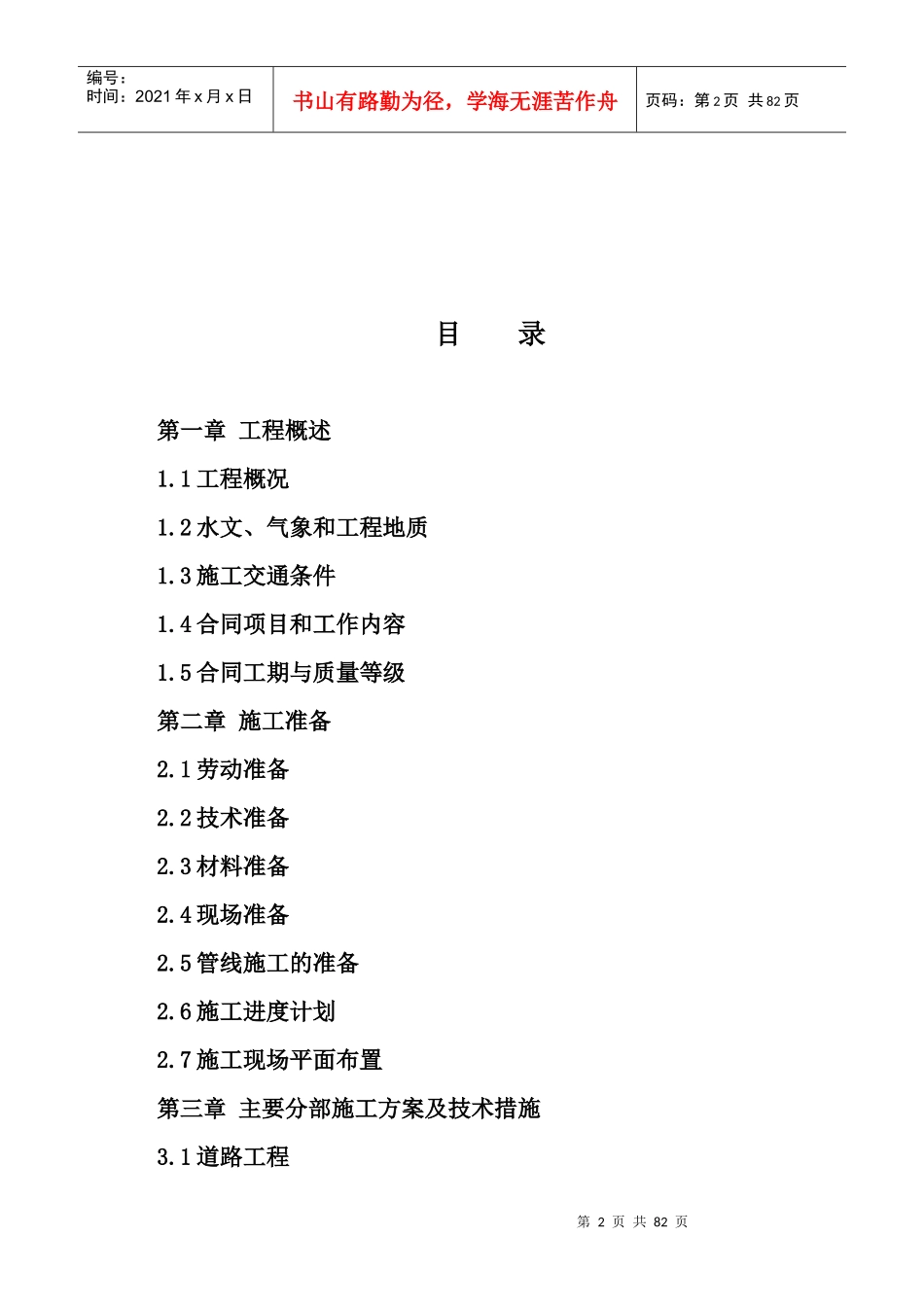

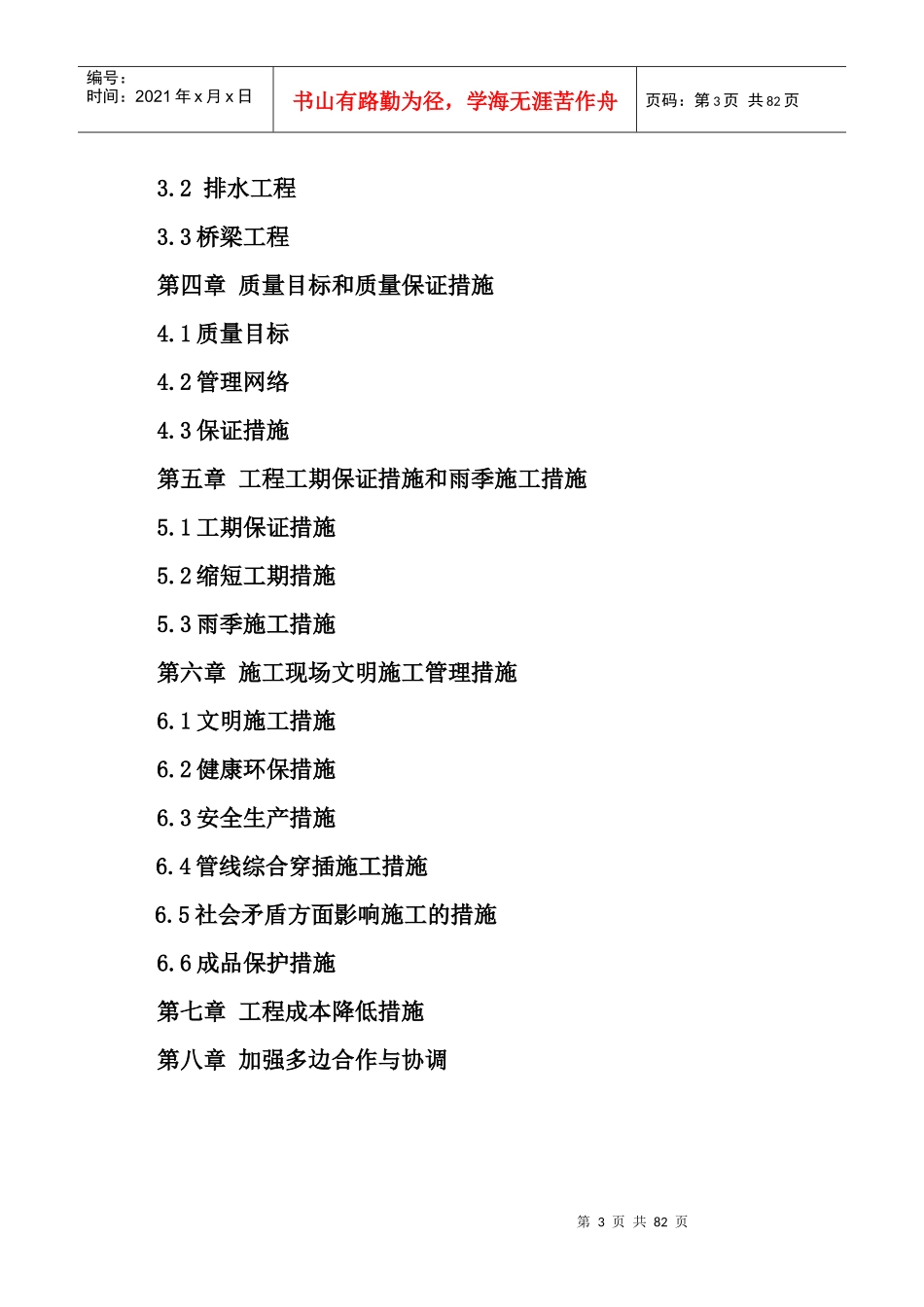

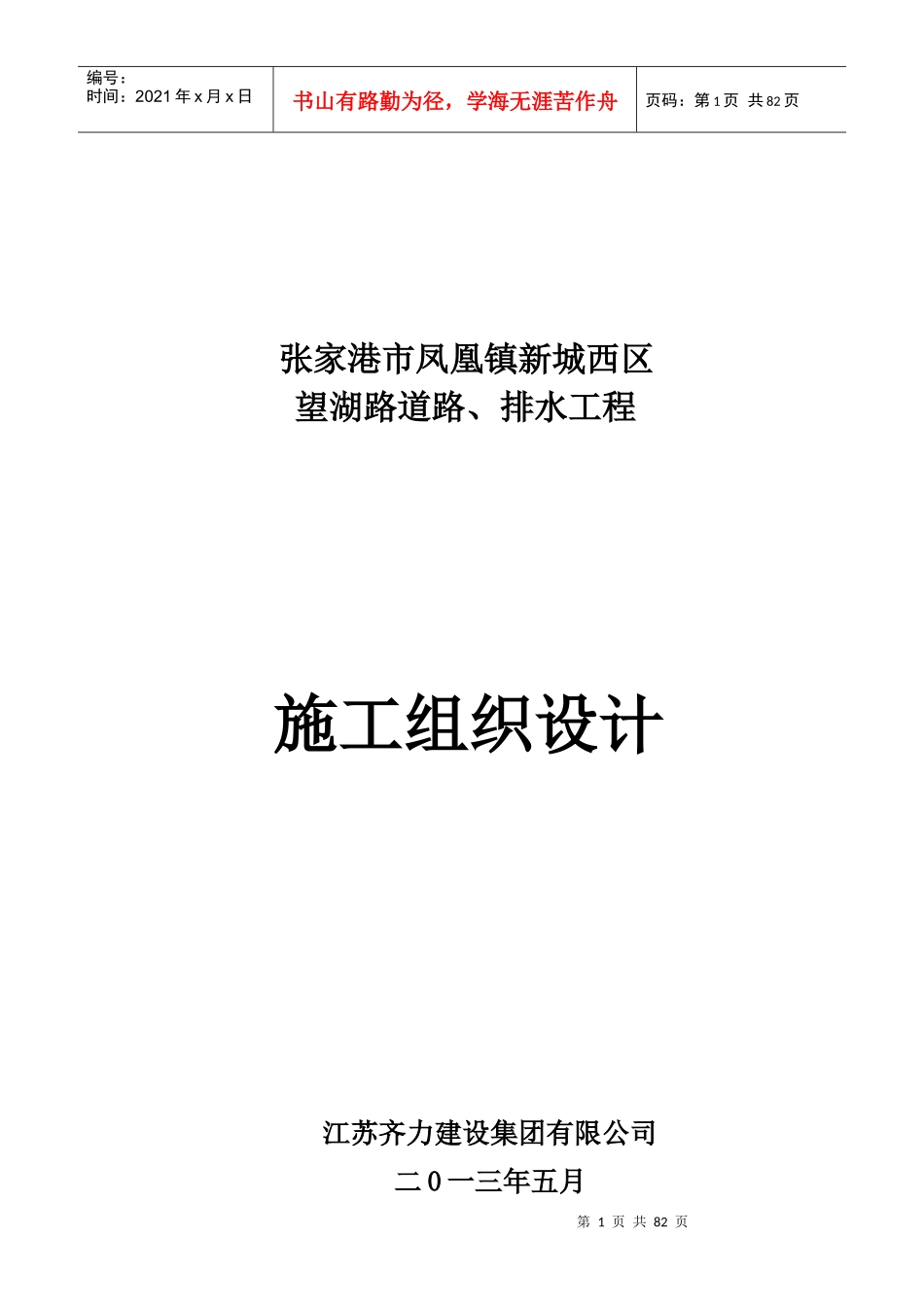

第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共82页张家港市凤凰镇新城西区望湖路道路、排水工程施工组织设计江苏齐力建设集团有限公司二0一三年五月第2页共82页第1页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共82页目录第一章工程概述1.1工程概况1.2水文、气象和工程地质1.3施工交通条件1.4合同项目和工作内容1.5合同工期与质量等级第二章施工准备2.1劳动准备2.2技术准备2.3材料准备2.4现场准备2.5管线施工的准备2.6施工进度计划2.7施工现场平面布置第三章主要分部施工方案及技术措施3.1道路工程第3页共82页第2页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共82页3.2排水工程3.3桥梁工程第四章质量目标和质量保证措施4.1质量目标4.2管理网络4.3保证措施第五章工程工期保证措施和雨季施工措施5.1工期保证措施5.2缩短工期措施5.3雨季施工措施第六章施工现场文明施工管理措施6.1文明施工措施6.2健康环保措施6.3安全生产措施6.4管线综合穿插施工措施6.5社会矛盾方面影响施工的措施6.6成品保护措施第七章工程成本降低措施第八章加强多边合作与协调第4页共82页第3页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共82页第一章工程概述1.1工程概况1.1.1概述第5页共82页第4页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共82页本工程位于张家港市凤凰镇新城西区，西起汉江路施工范围边，桩号（K0+022.5），东至与金谷路交叉口已建段，桩号（K0+850），全长827.5米。规划总宽为22米，设计按中等城市支路，设计计算时速40km/小时。本工程主要包括道路工程、排水工程及桥梁工程。1.1.2设计要点1、平面设计：根据总体规划，道路平面为一直线。道路沿线与汉江路、中山路及金谷路平面相交。规划新开河道位于桩号K0+032.5处，新建L=20米桥梁一座。2、纵断面设计：道路设计标高采用黄海高程系统，中线最大设计高程为5.435米，最小为4.743米；道路纵坡最大为3.3‰，最小为2‰；最大坡长为188.117米，最小坡长为112米（道路相交处除外），共设4个竖曲线，最小凹曲线半径为18000米，最小凸曲线半径为15000米。3、横断面设计：本工程为一块板式横断面，横断面形式为：2×7.5m车行道+2×3.5m人行道，共宽22m；车行道路拱采用直线形i=2%，机动车道边采用仿花岗岩侧石及现浇C30砼平石筑边，污水管、雨水管已在本次设计中作了相应设计，其他电力、路灯、燃气及给水等地下管线，在标准横断面图中未作示意，如需实施，应按规划部门统一要求，与有关单位协商后预埋，将其绘于竣工图上。4、路面结构：机动车道路面材料采用沥青砼，设计年限为15年。路表计算回弹弯沉值：机动车道34（1/100mm）（BZZ-100）。车行道：4cm第6页共82页第5页共82页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共82页细粒式沥青砼（SMA-13），6cm中粒式沥青砼（SUP-19），0.6cm下封层，2×15cm4%水泥稳定碎石，20cm10%灰土，E0≥30Mpa（路基处理）；人行道：5cm仿花岗石道板，3cm1：3水泥黄砂干拌混合料，10cmC20砼，5cm碎石垫层，E0≥20Mpa。1.1.3设计要求及施工注意事项（一）路面结构1、沥青面层材料基本要求：A.中粒式沥青砼层（SUP-19）沥青：沥青标号采用进口A级-70，质量要求应符合《城镇道路工程施工与质量验收规范》CJJ1-2008（以下简称规范）中表8.1.7-1道路石油沥青技术要求的规定。（1）粗集料：粗集料的规格应符合规范中8.1.7-6中其他等级道路的规定。（2）细集料、填料：细集料、填料的规格及质量要求应分别符合规范中表8.1.78-9-10-11中其他等级道路的规定。粗集料宜采用粘附性好的碱性石料（采用石灰岩石料）。（3）SUP-19沥青砼的级配、材料规格及用量应参考《公路沥青路面施工技术规范》JTGF40-2004表5.3.2-2中AC-16的规定。粗细集料符合规范中相应其他等级公路要求，粗细料石料使用石灰岩。B.细粒式沥青玛蹄脂碎石混合料（SMA-13）（1）沥青：符合《城镇道路工程施工与质量验收规范》CJJ1-2008第7页共82页第6页共82页编号：时...
