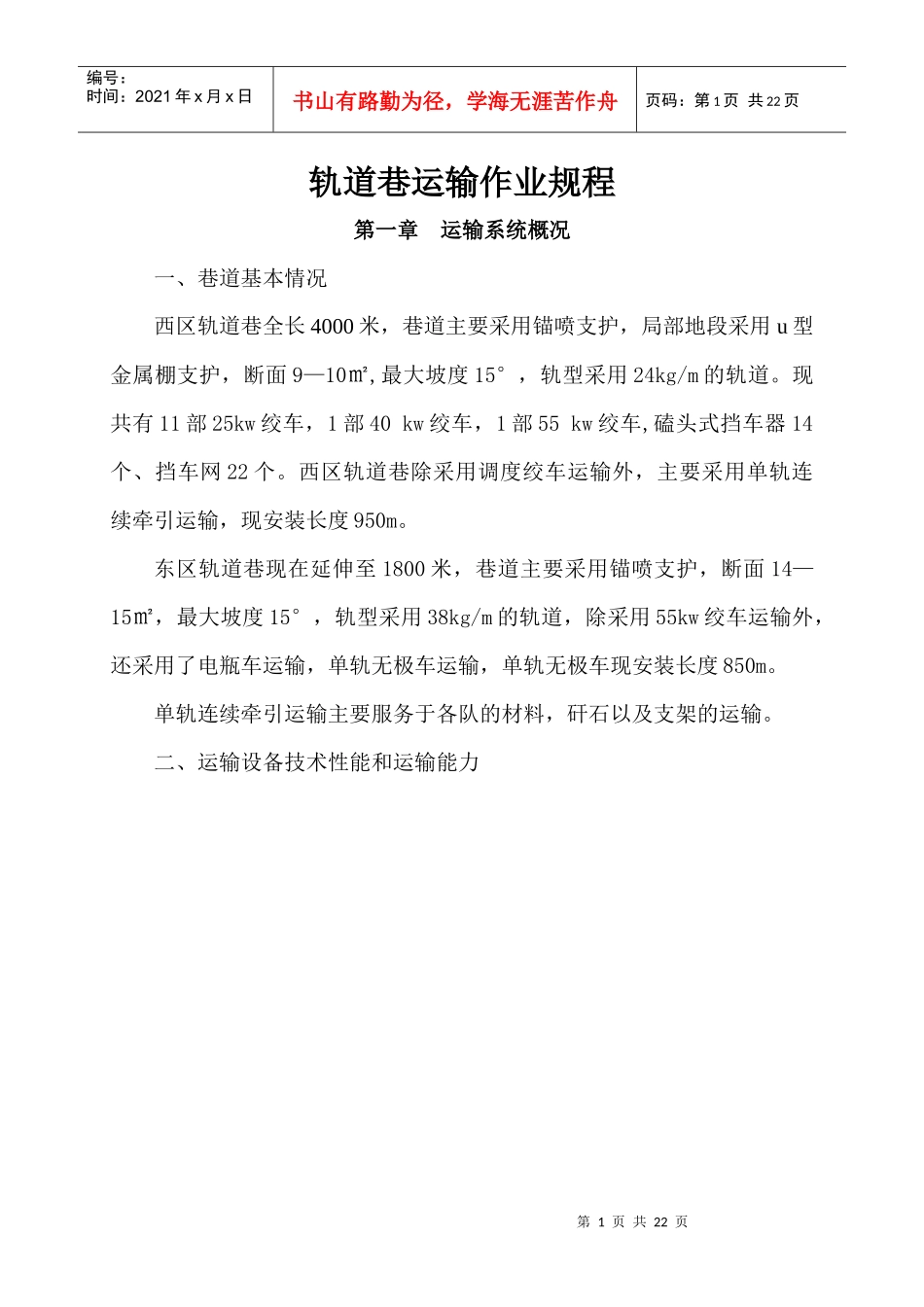

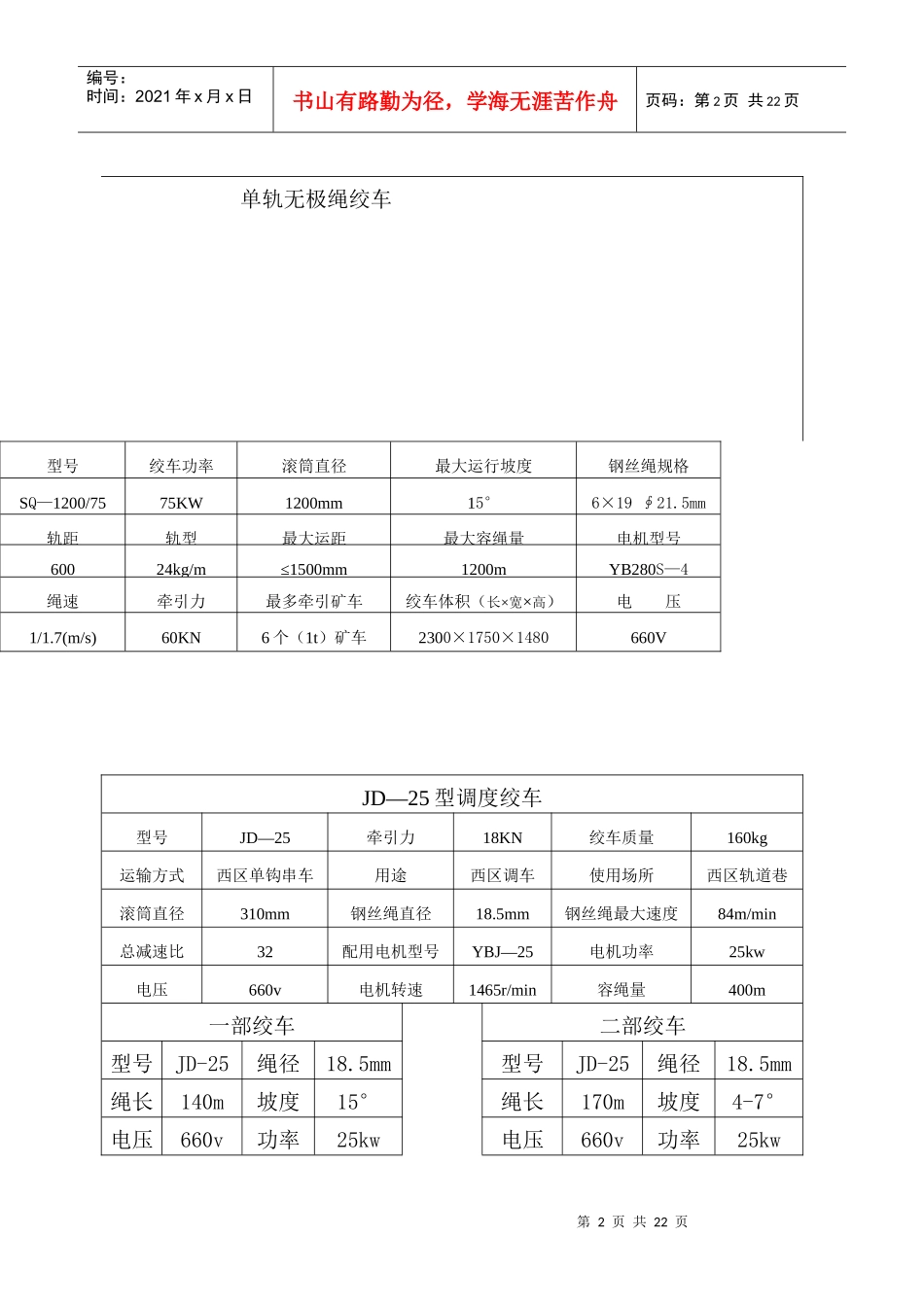

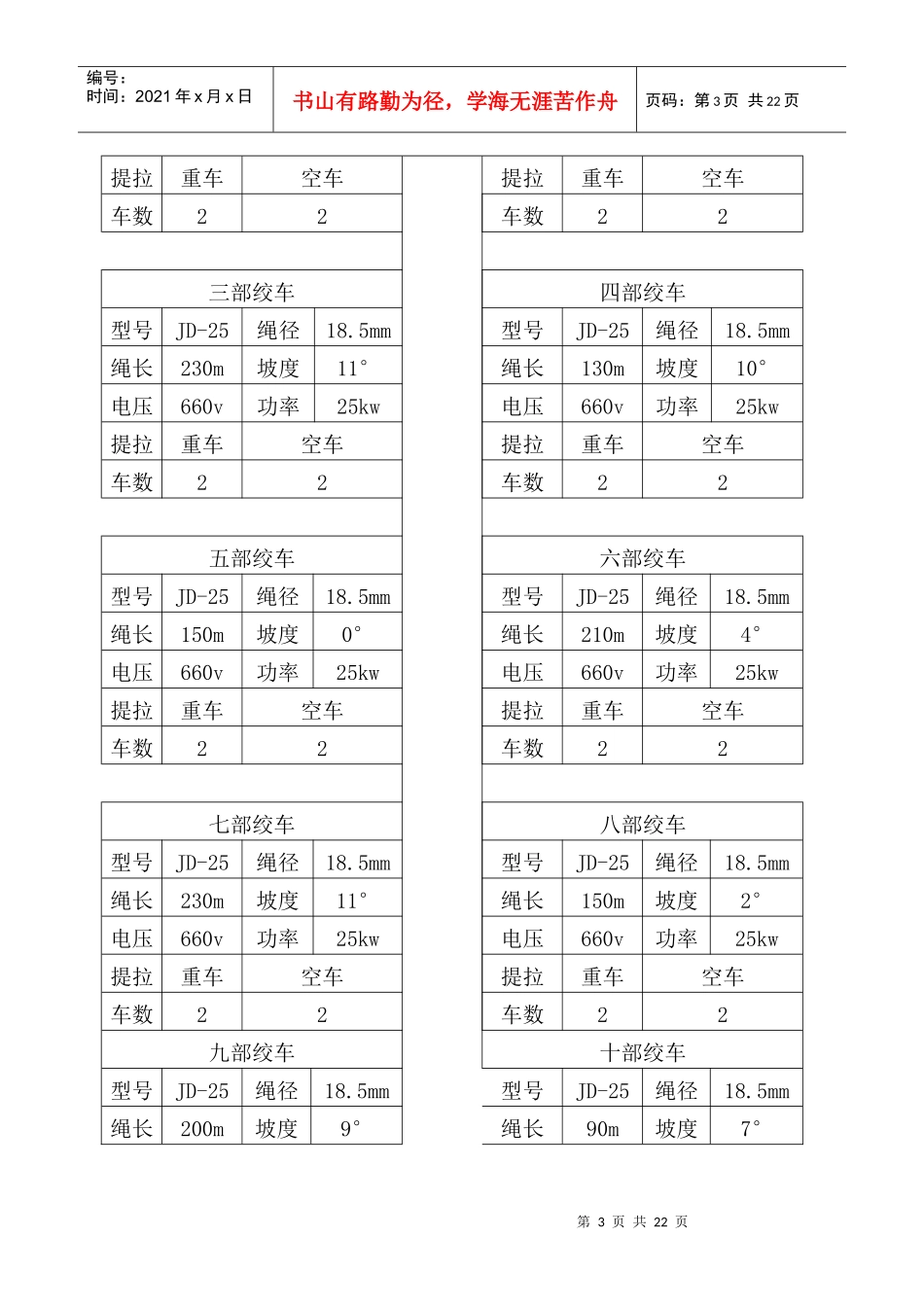

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页轨道巷运输作业规程第一章运输系统概况一、巷道基本情况西区轨道巷全长4000米，巷道主要采用锚喷支护，局部地段采用u型金属棚支护，断面9—10㎡,最大坡度15°，轨型采用24kg/m的轨道。现共有11部25kw绞车，1部40kw绞车，1部55kw绞车,磕头式挡车器14个、挡车网22个。西区轨道巷除采用调度绞车运输外，主要采用单轨连续牵引运输，现安装长度950m。东区轨道巷现在延伸至1800米，巷道主要采用锚喷支护，断面14—15㎡，最大坡度15°，轨型采用38kg/m的轨道，除采用55kw绞车运输外，还采用了电瓶车运输，单轨无极车运输，单轨无极车现安装长度850m。单轨连续牵引运输主要服务于各队的材料，矸石以及支架的运输。二、运输设备技术性能和运输能力第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页型号绞车功率滚筒直径最大运行坡度钢丝绳规格SQ—1200/7575KW1200mm15°6×19∮21.5mm轨距轨型最大运距最大容绳量电机型号60024kg/m≤1500mm1200mYB280S—4绳速牵引力最多牵引矿车绞车体积（长×宽×高）电压1/1.7(m/s)60KN6个（1t）矿车2300×1750×1480660V单轨无极绳绞车JD—25型调度绞车型号JD—25牵引力18KN绞车质量160kg运输方式西区单钩串车用途西区调车使用场所西区轨道巷滚筒直径310mm钢丝绳直径18.5mm钢丝绳最大速度84m/min总减速比32配用电机型号YBJ—25电机功率25kw电压660v电机转速1465r/min容绳量400m一部绞车二部绞车型号JD-25绳径18.5mm型号JD-25绳径18.5mm绳长140m坡度15°绳长170m坡度4-7°电压660v功率25kw电压660v功率25kw第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页提拉重车空车提拉重车空车车数22车数22三部绞车四部绞车型号JD-25绳径18.5mm型号JD-25绳径18.5mm绳长230m坡度11°绳长130m坡度10°电压660v功率25kw电压660v功率25kw提拉重车空车提拉重车空车车数22车数22五部绞车六部绞车型号JD-25绳径18.5mm型号JD-25绳径18.5mm绳长150m坡度0°绳长210m坡度4°电压660v功率25kw电压660v功率25kw提拉重车空车提拉重车空车车数22车数22七部绞车八部绞车型号JD-25绳径18.5mm型号JD-25绳径18.5mm绳长230m坡度11°绳长150m坡度2°电压660v功率25kw电压660v功率25kw提拉重车空车提拉重车空车车数22车数22九部绞车十部绞车型号JD-25绳径18.5mm型号JD-25绳径18.5mm绳长200m坡度9°绳长90m坡度7°第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页JD-40调度绞车设备型号JD-40牵引力25KN运输距离250m电压660v功率25kw电压660v功率25kw提拉重车空车提拉重车空车车数22车数22十一部绞车型号JD-25绳径18.5mm绳长60m坡度6°电压660v功率25kw提拉重车空车车数22JD-55调度绞车设备型号JD-55牵引力40KN运输距离320m/530m运输容器矿车(1t一次运输4个/2t一次运输2个)运输方式斜巷单钩串车巷道坡度15°/8°运输用途提车使用场所东区轨道暗斜井/西区十二横贯滚筒直径620mm钢丝绳直径21.5mm钢丝绳最大速度1.25m/s总减速比42.24生产厂家宿州矿山机器厂配用电机型号YBK2-280M电机功率55kw电压660V电机转速1470r/min第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页运输容器矿车(1t一次运输2个/2t一次运输1个)运输方式斜巷单钩串车巷道坡度9°运输用途运输设备使用场所11-115副巷口滚筒直径620mm钢丝绳直径18.5mm钢丝绳最大速度1.45m/s总减速比32.89生产厂家宿州矿山机器厂配用电机型号YBJ-40电机功率40kw电压660V电机转速1470r/minCXT-8A煤矿防爆特殊型蓄电池式电机车类别序号项目名称技术数据电气特征1电源装置电压直流140V2蓄电池组容量61.6Kw·h3牵引电机功率15*2Kw4电机额定电压130V5电机额定电流136A6调速方式电阻外形特征1电机车轨距600mm2轴距1150mm3通过最小曲率半径7m4外形尺寸4.31m*1.05m*1.60m牵引特征1机车粘着重量8t2时制牵引力12.8KN3长时制速度11.5Km/h（3.2m/s）4时制速度7.8Km/h（2.17m...
