某高层建筑建筑节能施工方案VIP免费

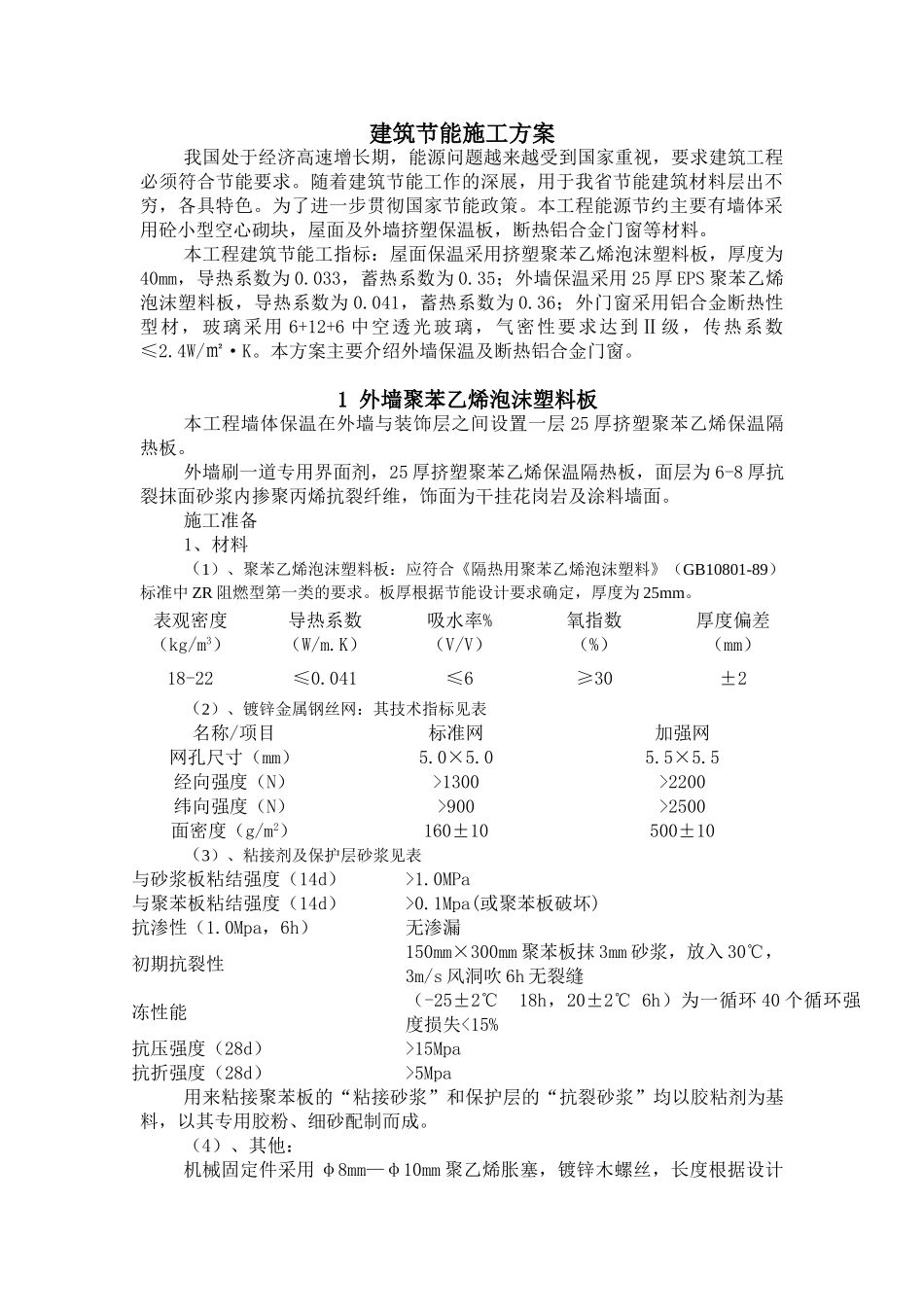

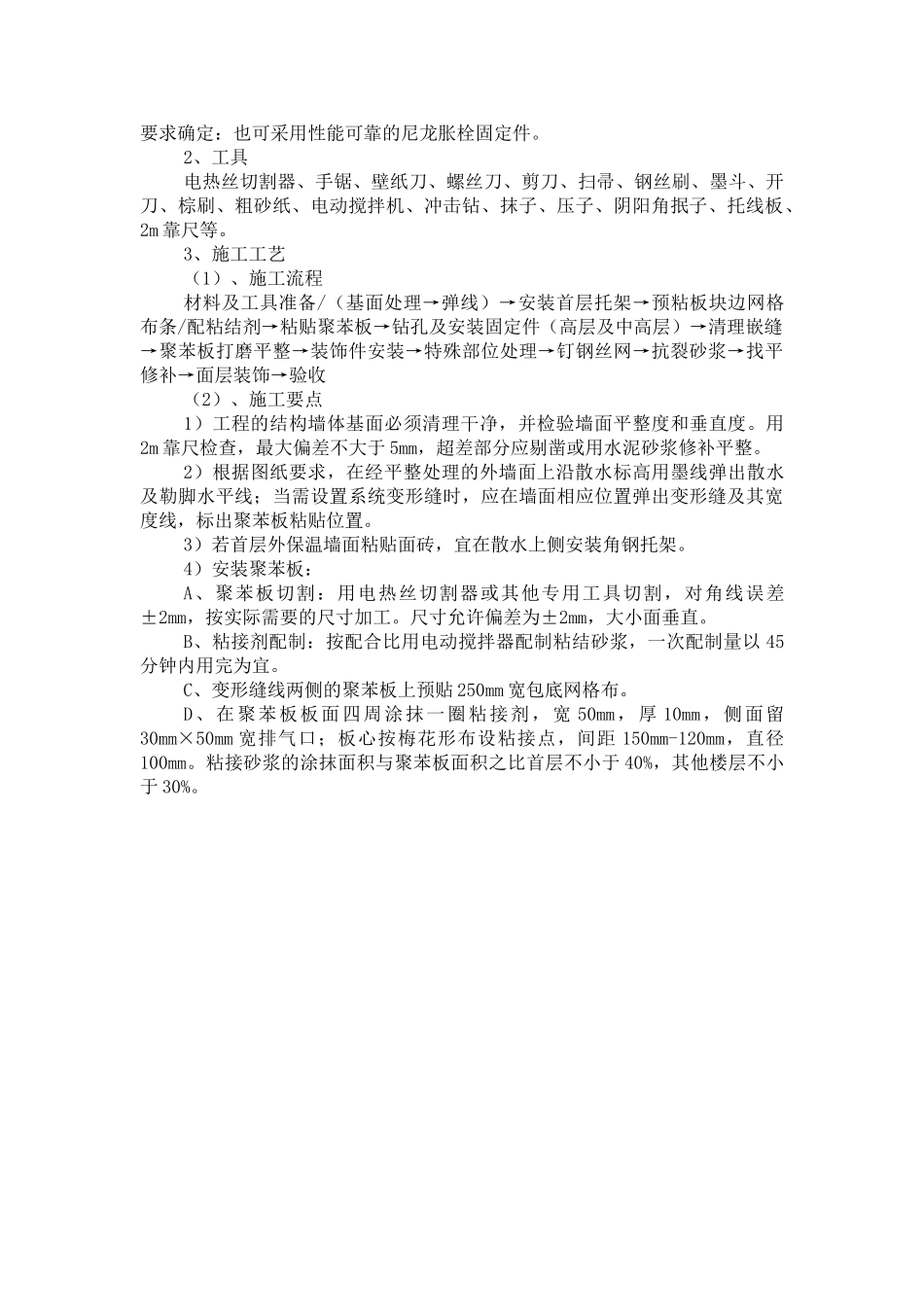

建筑节能施工方案我国处于经济高速增长期，能源问题越来越受到国家重视，要求建筑工程必须符合节能要求。随着建筑节能工作的深展，用于我省节能建筑材料层出不穷，各具特色。为了进一步贯彻国家节能政策。本工程能源节约主要有墙体采用砼小型空心砌块，屋面及外墙挤塑保温板，断热铝合金门窗等材料。本工程建筑节能工指标：屋面保温采用挤塑聚苯乙烯泡沫塑料板，厚度为40mm，导热系数为0.033，蓄热系数为0.35；外墙保温采用25厚EPS聚苯乙烯泡沫塑料板，导热系数为0.041，蓄热系数为0.36；外门窗采用铝合金断热性型材，玻璃采用6+12+6中空透光玻璃，气密性要求达到Ⅱ级，传热系数≤2.4W/㎡·K。本方案主要介绍外墙保温及断热铝合金门窗。1外墙聚苯乙烯泡沫塑料板本工程墙体保温在外墙与装饰层之间设置一层25厚挤塑聚苯乙烯保温隔热板。外墙刷一道专用界面剂，25厚挤塑聚苯乙烯保温隔热板，面层为6-8厚抗裂抹面砂浆内掺聚丙烯抗裂纤维，饰面为干挂花岗岩及涂料墙面。施工准备1、材料（1）、聚苯乙烯泡沫塑料板：应符合《隔热用聚苯乙烯泡沫塑料》（GB10801-89）标准中ZR阻燃型第一类的要求。板厚根据节能设计要求确定，厚度为25mm。表观密度（kg/m3）导热系数（W/m.K）吸水率%（V/V）氧指数（%）厚度偏差（mm）18-22≤0.041≤6≥30±2（2）、镀锌金属钢丝网：其技术指标见表名称/项目标准网加强网网孔尺寸（mm）5.0×5.05.5×5.5经向强度（N）>1300>2200纬向强度（N）>900>2500面密度（g/m2）160±10500±10（3）、粘接剂及保护层砂浆见表与砂浆板粘结强度（14d）>1.0MPa与聚苯板粘结强度（14d）>0.1Mpa(或聚苯板破坏)抗渗性（1.0Mpa，6h）无渗漏初期抗裂性150mm×300mm聚苯板抹3mm砂浆，放入30℃，3m/s风洞吹6h无裂缝冻性能（-25±2℃18h，20±2℃6h）为一循环40个循环强度损失<15%抗压强度（28d）>15Mpa抗折强度（28d）>5Mpa用来粘接聚苯板的“粘接砂浆”和保护层的“抗裂砂浆”均以胶粘剂为基料，以其专用胶粉、细砂配制而成。（4）、其他：机械固定件采用φ8mm—φ10mm聚乙烯胀塞，镀锌木螺丝，长度根据设计要求确定：也可采用性能可靠的尼龙胀栓固定件。2、工具电热丝切割器、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀、棕刷、粗砂纸、电动搅拌机、冲击钻、抹子、压子、阴阳角抿子、托线板、2m靠尺等。3、施工工艺（1）、施工流程材料及工具准备/（基面处理→弹线）→安装首层托架→预粘板块边网格布条/配粘结剂→粘贴聚苯板→钻孔及安装固定件（高层及中高层）→清理嵌缝→聚苯板打磨平整→装饰件安装→特殊部位处理→钉钢丝网→抗裂砂浆→找平修补→面层装饰→验收（2）、施工要点1）工程的结构墙体基面必须清理干净，并检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，超差部分应剔凿或用水泥砂浆修补平整。2）根据图纸要求，在经平整处理的外墙面上沿散水标高用墨线弹出散水及勒脚水平线；当需设置系统变形缝时，应在墙面相应位置弹出变形缝及其宽度线，标出聚苯板粘贴位置。3）若首层外保温墙面粘贴面砖，宜在散水上侧安装角钢托架。4）安装聚苯板：A、聚苯板切割：用电热丝切割器或其他专用工具切割，对角线误差±2mm，按实际需要的尺寸加工。尺寸允许偏差为±2mm，大小面垂直。B、粘接剂配制：按配合比用电动搅拌器配制粘结砂浆，一次配制量以45分钟内用完为宜。C、变形缝线两侧的聚苯板上预贴250mm宽包底网格布。D、在聚苯板板面四周涂抹一圈粘接剂，宽50mm，厚10mm，侧面留30mm×50mm宽排气口；板心按梅花形布设粘接点，间距150mm-120mm，直径100mm。粘接砂浆的涂抹面积与聚苯板面积之比首层不小于40%，其他楼层不小于30%。E、抹完粘接剂后，立即将板立起就位粘贴，粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整。板与板挤紧，碰头缝处不抹粘接剂。粘贴聚苯板应做到上下错缝，每贴完一块板，应及时清除挤出的粘接剂，板面不留间隙，如出现间隙，应用相应宽度的聚苯板填塞。F、在外墙转角部位，上下排聚苯板间的竖向缝应为垂直交错连接，保证板材安装的垂直度。（见下图）粘结砂浆Φ=100通风口50250200200200150120020015060050250G、聚...
