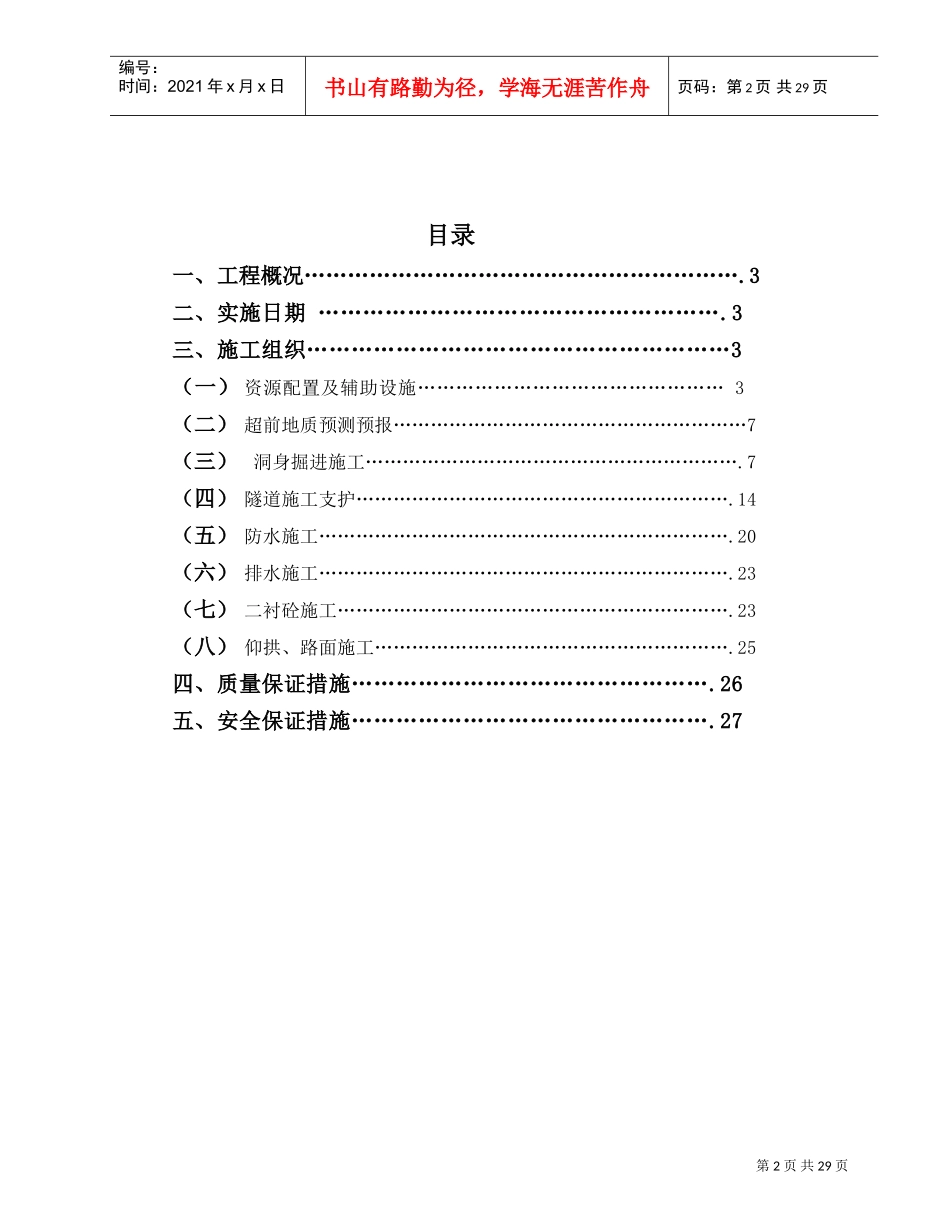

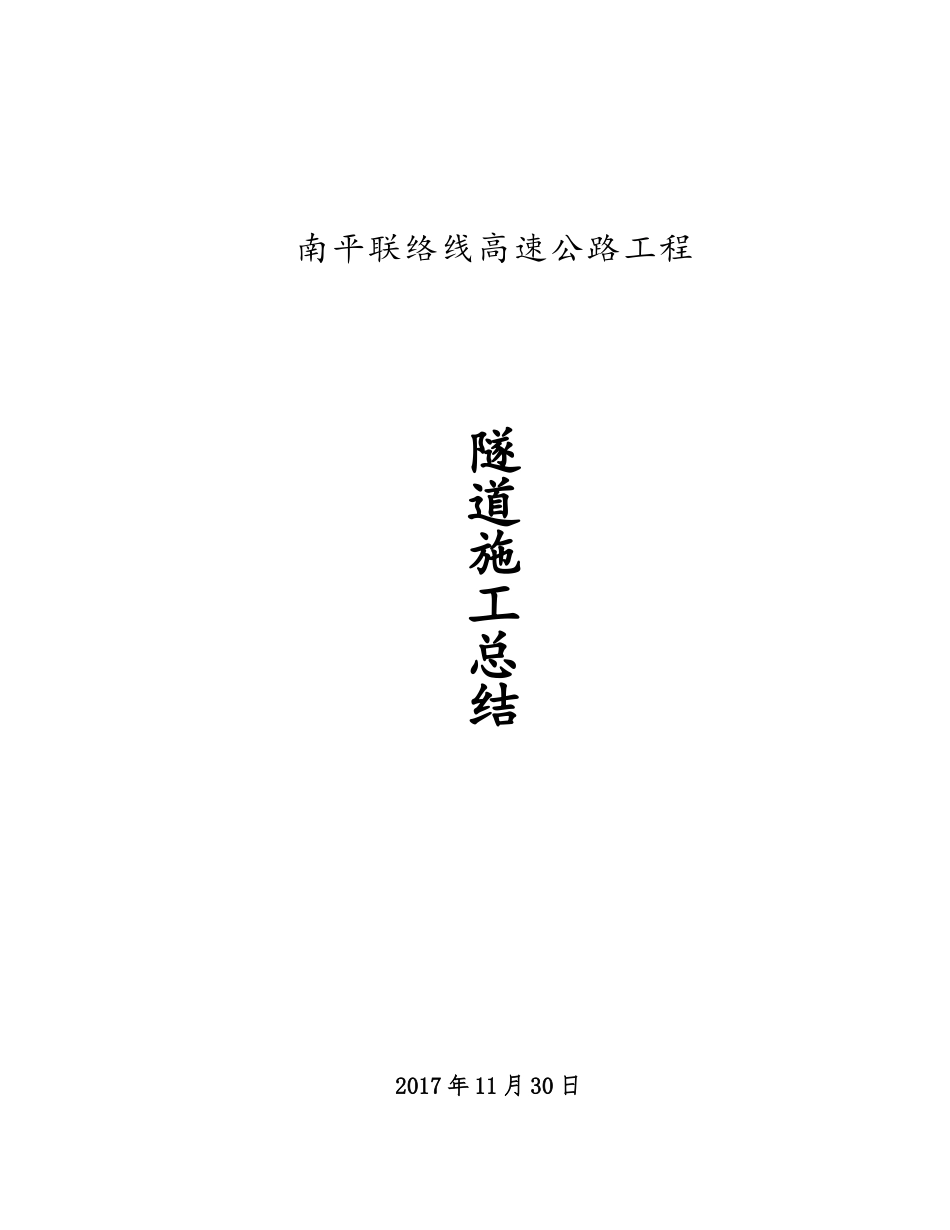

南平联络线高速公路工程隧道施工总结2017年11月30日第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页目录一、工程概况…………………………………………………….3二、实施日期……………………………………………….3三、施工组织…………………………………………………3（一）资源配置及辅助设施…………………………………………3（二）超前地质预测预报…………………………………………………7（三）洞身掘进施工…………………………………………………….7（四）隧道施工支护…………………………………………………….14（五）防水施工………………………………………………………….20（六）排水施工………………………………………………………….23（七）二衬砼施工……………………………………………………….23（八）仰拱、路面施工………………………………………………….25四、质量保证措施………………………………………….26五、安全保证措施………………………………………….27第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页XXX隧道施工技术总结一、工程概况本隧道起止桩号YK30+896～YK32+760,长1864m，其中右洞Ⅴ级围岩占本合同段隧道5.6%、Ⅳ级围岩占7.5%、Ⅲ级围岩占62.8%、Ⅱ级围岩占24.1%;左洞Ⅴ级围岩占本合同隧道6.5%、Ⅳ级围岩占7.5%、Ⅲ级围岩占59.3%、Ⅱ级围岩占26.7%。洞口Ⅴ级围岩采用CD法开挖，锚网喷初期支护，拱墙设置钢拱架及超前φ50小导管加强支护，Ⅳ级围岩采用台阶法开挖，锚网喷初期支护，拱墙设置钢格栅钢架加强支护，Ⅲ级围岩采用全断面开挖，锚网喷初期支护，Ⅱ级围岩采用全断面开挖，锚网喷初期支护；隧道均采用复合式全断面衬砌；衬砌初期支护和二次衬砌间设防水板及无纺布，衬砌背后一般地段每5-15m环向设一道φ50透水盲沟并引至路缘排水沟，有水地段加密布设，施工缝间设橡胶止水带；隧道内路面采用沥青混凝土上面层及水泥混凝土下面板的复合路面；隧道弃碴全部弃至隧道进口左侧碎石加工场进行加工。二、实施日期XXX隧道为双洞分离式特长隧道，全长为4062m，其中本合同段长1864m。2013年12月5日正式开工，2015年11月10日全部完工，历时23个月。具体各阶段工期：洞口开挖与防护2013年12月5日～2014年1月10日；洞身开挖与支护2014年1月11日～2015年8月25日；二次衬砌2014年2月5日～2015年10月3日；路面2015年9月1日～2015年11月10日。该隧道以Ⅱ、Ⅲ级围岩为主，开挖时平均每两天5个循环，平均每天掘进约6.5米，每月约200米。二衬单洞平均每三天浇筑两模，每月完成20模。三、施工组织3.1．资源配置及辅助设施3.1．1施工机械配置第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页序号设备名称规格型号数量计划到场时间备注1挖掘机CAT320D22装载机LG-5053运输车辆后八轮104空压机HP900105发电机250KW16变压器1800KVA17轴流通风机110kw×218轴流通风机55kw×219输送泵BHT60210砼运输车6M3611湿喷机TK500212模板台车12m413搅拌机JS1500214管棚钻机YG50型钻机115注浆机KBY50—70216水泥砼摊铺机BV590NASS12117砼振动梁TZL3-HZL118切缝机S-50119砂浆拌和机MS-400120风钻YT295021抽水机QDX3-24-0.75422爬焊机223风镐124多功能作业台架725直流焊机23.1.2作业队伍及人员布置表班组、人员类型数量（人）备注现场主管1现场施工协调及技术指导测量员3负责施工现场测量定位技术员2负责施工技术交底和指导现场施工电工1负责接电、电力维修第5页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页钢筋班18负责隧道钢筋加工，安装钻孔班45隧道成孔作业二衬班30负责二衬台车定位、砼浇筑、调平层施工、仰拱砼浇筑爆破员4负责隧道爆破施工初支班20负责隧道初喷、安装锚杆钢拱架驾驶班12负责隧道的开挖，运输等杂工10按现场需求作业、及清扫垃圾保管员1负责材料（炸药）、构配件及设备的仓储保管后勤人员1负责后勤工作隧道洞口一般布置要求见下表：序号名称布置要求1隧道临建总体布置洞口场地上的房屋...
