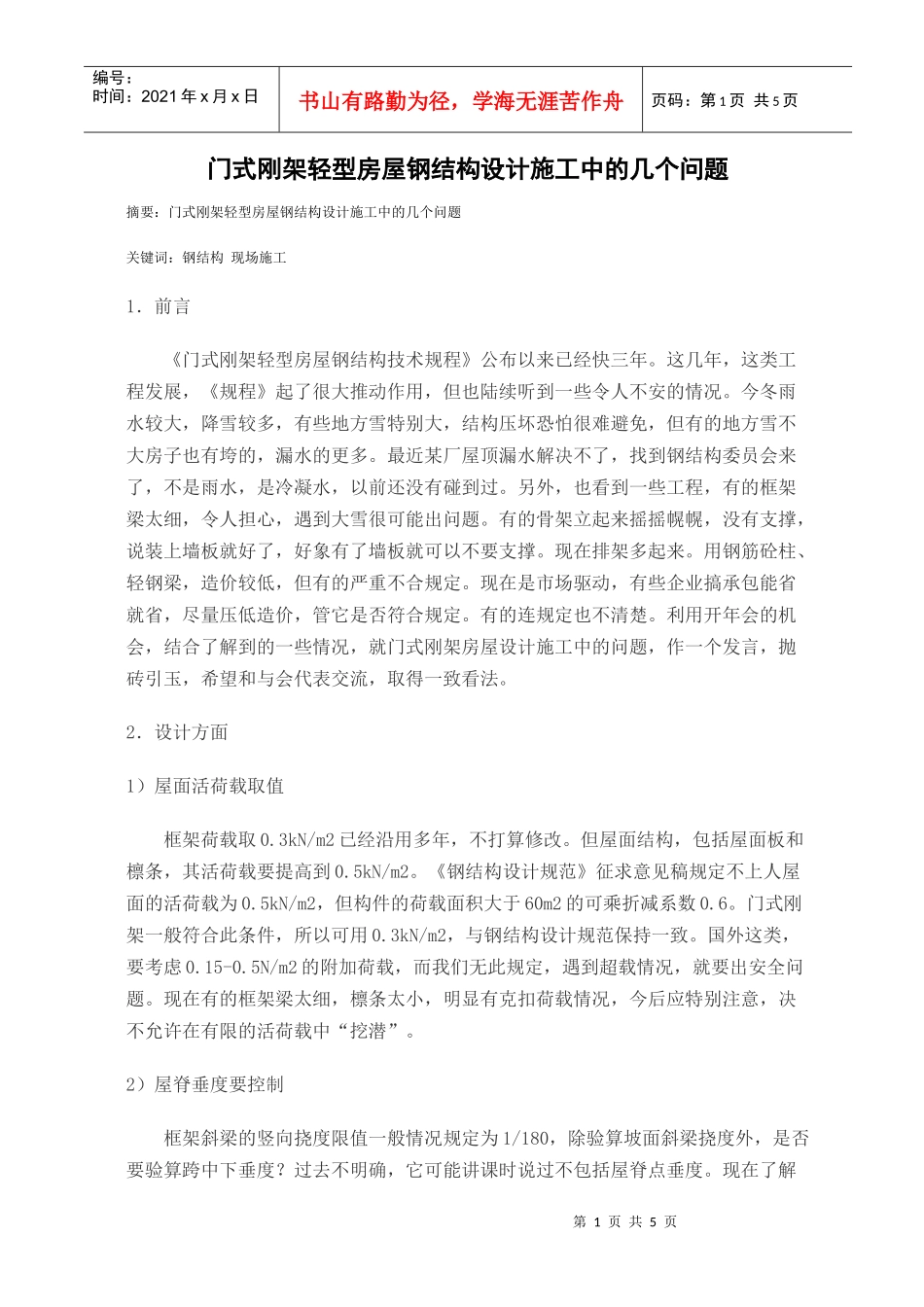

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页门式刚架轻型房屋钢结构设计施工中的几个问题摘要：门式刚架轻型房屋钢结构设计施工中的几个问题关键词：钢结构现场施工1．前言《门式刚架轻型房屋钢结构技术规程》公布以来已经快三年。这几年，这类工程发展，《规程》起了很大推动作用，但也陆续听到一些令人不安的情况。今冬雨水较大，降雪较多，有些地方雪特别大，结构压坏恐怕很难避免，但有的地方雪不大房子也有垮的，漏水的更多。最近某厂屋顶漏水解决不了，找到钢结构委员会来了，不是雨水，是冷凝水，以前还没有碰到过。另外，也看到一些工程，有的框架梁太细，令人担心，遇到大雪很可能出问题。有的骨架立起来摇摇幌幌，没有支撑，说装上墙板就好了，好象有了墙板就可以不要支撑。现在排架多起来。用钢筋砼柱、轻钢梁，造价较低，但有的严重不合规定。现在是市场驱动，有些企业搞承包能省就省，尽量压低造价，管它是否符合规定。有的连规定也不清楚。利用开年会的机会，结合了解到的一些情况，就门式刚架房屋设计施工中的问题，作一个发言，抛砖引玉，希望和与会代表交流，取得一致看法。2．设计方面1）屋面活荷载取值框架荷载取0.3kN/m2已经沿用多年，不打算修改。但屋面结构，包括屋面板和檩条，其活荷载要提高到0.5kN/m2。《钢结构设计规范》征求意见稿规定不上人屋面的活荷载为0.5kN/m2，但构件的荷载面积大于60m2的可乘折减系数0.6。门式刚架一般符合此条件，所以可用0.3kN/m2，与钢结构设计规范保持一致。国外这类，要考虑0.15-0.5N/m2的附加荷载，而我们无此规定，遇到超载情况，就要出安全问题。现在有的框架梁太细，檩条太小，明显有克扣荷载情况，今后应特别注意，决不允许在有限的活荷载中“挖潜”。2）屋脊垂度要控制框架斜梁的竖向挠度限值一般情况规定为1/180，除验算坡面斜梁挠度外，是否要验算跨中下垂度？过去不明确，它可能讲课时说过不包括屋脊点垂度。现在了解第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页到，美国是计算的。他们作框架分析，一般是将构件分段，用等截面程序计算，每段都要计算水平和竖向位移，不能大于允许值，等于要验算跨中垂度。跨中垂度反映屋面竖向刚度，刚度太小竖向变形就大。要的度本来就小，脊点下垂后引起屋面漏水，是漏水的原因之一。有的工程由于屋面竖向刚度过小，第一榀刚架与山墙间的屋面出现斜坡，使屋面变形。现在打算做个规定，刚架侧移后，当山尖下垂对坡度影响较大时（例如使坡度小于1/20），要验算山尖垂度，以便对屋面刚度进行控制。3）钢柱换砼柱少数单位设计的门式刚架，采用钢筋混凝土柱和轻钢斜梁组成，斜梁用竖放式端板与砼柱中的预埋螺栓相连，形成刚接，目的是想节省钢材和降低造价。在厂房中，的确是有用砼柱和钢桁架组成的框架，但此时梁柱只能铰接，不能刚接。多高层建筑中，钢梁与墙的连接也是如此。因为混凝土是一种脆性材料，虽然构件可以通过配筋承受弯矩和剪力，但在连接部位，它的抗拉、抗冲切的性能很并，在外力作用下很容易松动和破坏。还有的单位，在门式刚架设计好之后，又根据业主要求将钢柱换成砼柱，而梁截面不变。应当指出，砼柱加钢梁作成排架是可以的，但将刚架的钢柱换成砼柱，而钢梁不变，是不行的。由于连接不同，构件内力也不同，要的工程斜梁很细，可能与此有关。建筑结构是一门科学，如果不按科学办事，是要吃苦头的。今后国家要执行建筑法，实行强制性条款，违反其中一项，出了工程事故，是要受罚的。4）檩条计算不安全檩条计算问题较大。檩要是冷弯薄壁构件，受压板件或压弯板件的宽厚比大，在受力时要屈曲，强度计算应采用有效宽度，对原有截面要减弱，不能象热轧型钢那样全截面有效。有效宽度理论是在《冷弯薄壁型钢构件技术规程》中讲的，有的设计人员恐怕还不了解，甚至有些设计软件也未考虑。但是，设计光靠软件不行，还要能判断。软件未考虑的，自己要考虑，否则就不需要高级工程师了。再有，设计人员往往忽略强度计算要用净断面，忽略钉孔减弱。这种减弱，一般达到6-15%，对小...
