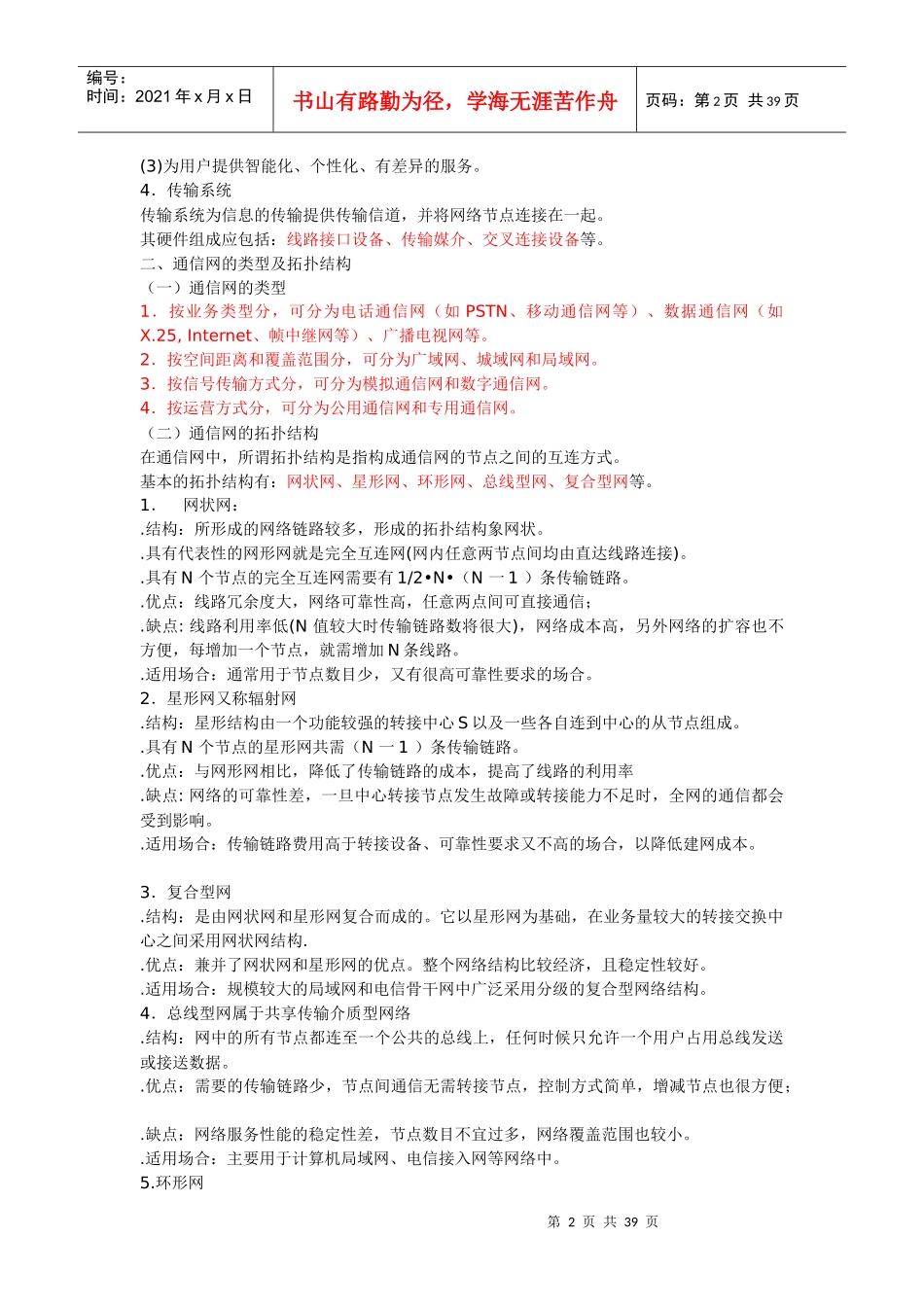

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页1L411000通信与广电工程专业技术（实务）1L411010通信网1L411011掌握通信网的构成考点(掌握)：•通信网及其构成要素•通信网的类型及拓扑结构•通信网的基本结构一、通信网及其构成要素（一）通信网的作用1)用户使用通信网可以克服空间、时间等障碍来进行有效的信息交换.2)通信网上任意两个用户间、设备间或一个用户和一个设备间均可进行信息的交换。交换的信息包括用户信息（如话音、数据、图像等）、控制信息（如信令信息、路由信息等）和网络管理信息三类。（二）通信网的构成要素通信网是由一定数量的节点（包括终端节点、交换节点）和连接这些节点的传输系统有机地组织在一起，按约定的信令或协议完成任意用户间信息交换的通信体系。一个完整的通信网是由硬件和软件两大部分组成。软件设施则包括信令、协议、控制、管理、计费等，它们主要完成通信网的控制、管理、运营和维护，实现通信网的智能化。（设备商）通信网的硬件即构成通信网的设备，由终端节点、交换节点、业务节点和传输系统构成，它们完成通信网的基本功能：接入、交换和传输。1．终端节点最常见的终端节点有电话机、传真机、计算机、视频终端和PBX（程控交换机）。(1)用户信息的处理：主要包括用户信息的发送和接收，将用户信息转换成适合传输系统传输的信号以及相应的反变换。(2)信令信息的处理：主要包括产生和识别连接建立、业务管理等所需的控制信息。考试大◇一级建造师2．交换节点交换节点是通信网的核心设备。最常见的有电话交换机、分组交换机、路由器、转发器等。交换节点负责集中、转发终端节点产生的用户信息，但它自己并不产生和使用这些信息。主要功能有：(1)用户业务的集中和接入功能，通常由各类用户接口和中继接口组成。(2)交换功能，通常由交换矩阵完成任意入线到出线的数据交换。(3）信令功能，负责呼叫控制和连接的建立、监视、释放等。(4）其他控制功能，路由信息的更新和维护、计费、话务统计、维护管理等。3．业务节点最常见的业务节点有智能网中的业务控制节点（SCP)、智能外设、语音信箱系统，以及Internet上的各种信息服务器等。它们通常由连接到通信网络边缘的计算机系统、数据库系统组成。主要功能是：(1)实现独立于交换节点的业务的执行和控制。(2)实现对交换节点呼叫建立的控制。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页(3)为用户提供智能化、个性化、有差异的服务。4．传输系统传输系统为信息的传输提供传输信道，并将网络节点连接在一起。其硬件组成应包括：线路接口设备、传输媒介、交叉连接设备等。二、通信网的类型及拓扑结构（一）通信网的类型1．按业务类型分，可分为电话通信网（如PSTN、移动通信网等）、数据通信网（如X.25,Internet、帧中继网等）、广播电视网等。2．按空间距离和覆盖范围分，可分为广域网、城域网和局域网。3．按信号传输方式分，可分为模拟通信网和数字通信网。4．按运营方式分，可分为公用通信网和专用通信网。（二）通信网的拓扑结构在通信网中，所谓拓扑结构是指构成通信网的节点之间的互连方式。基本的拓扑结构有：网状网、星形网、环形网、总线型网、复合型网等。1．网状网：.结构：所形成的网络链路较多，形成的拓扑结构象网状。.具有代表性的网形网就是完全互连网(网内任意两节点间均由直达线路连接)。.具有N个节点的完全互连网需要有1/2•N•（N一1）条传输链路。.优点：线路冗余度大，网络可靠性高，任意两点间可直接通信；.缺点:线路利用率低(N值较大时传输链路数将很大)，网络成本高，另外网络的扩容也不方便，每增加一个节点，就需增加N条线路。.适用场合：通常用于节点数目少，又有很高可靠性要求的场合。2．星形网又称辐射网.结构：星形结构由一个功能较强的转接中心S以及一些各自连到中心的从节点组成。.具有N个节点的星形网共需（N一1）条传输链路。.优点：与网形网相比，降低了传输链路的成本，提高了线路的利用率.缺点:网络的可靠性差，一旦中心转接节点发生故障或转接能力不足时，全...
