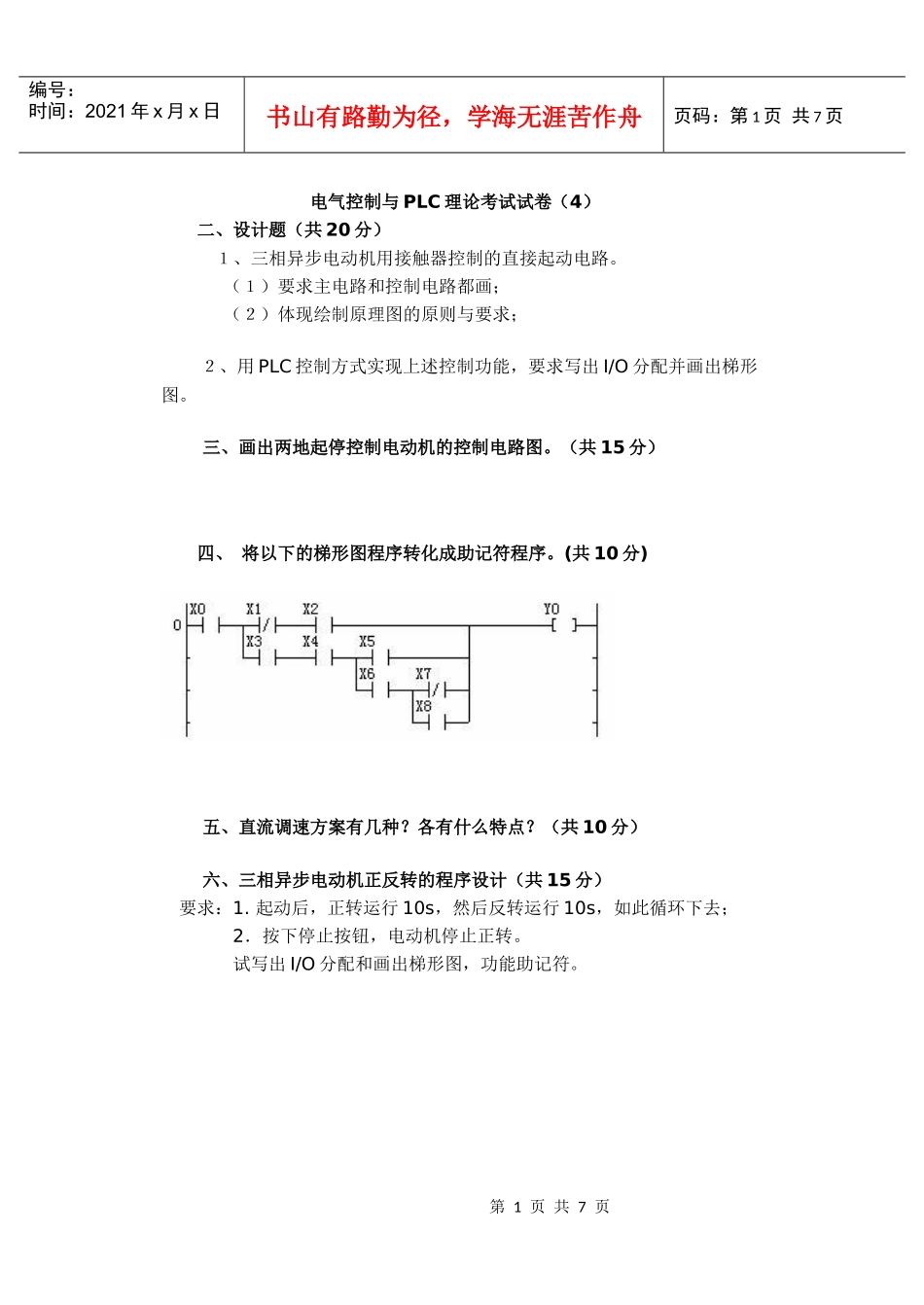

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电气控制与PLC理论考试试卷（4）二、设计题（共20分）１、三相异步电动机用接触器控制的直接起动电路。（１）要求主电路和控制电路都画；（２）体现绘制原理图的原则与要求；２、用PLC控制方式实现上述控制功能，要求写出I/O分配并画出梯形图。三、画出两地起停控制电动机的控制电路图。（共15分）四、将以下的梯形图程序转化成助记符程序。(共10分)五、直流调速方案有几种？各有什么特点？（共10分）六、三相异步电动机正反转的程序设计（共15分）要求：1.起动后，正转运行10s，然后反转运行10s，如此循环下去；2．按下停止按钮，电动机停止正转。试写出I/O分配和画出梯形图，功能助记符。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页试题（四）答案一、填空（每空0.5分，共30分）1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。4、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。5、速度继电器主要用作_反接制动_控制。6、时间继电器是指__用来实现触点延时接通或延时断开的控制_的电器。7、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。这种图就是电气控制系统图。电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图三种图。8、在机床电控中，短路保护用_熔断器_；过载保护用热继电器_；过电流保护用_过电流继电器_。9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。10、机床中最常见的降压起动方法有Y-转换、定子绕组串电阻和自耦变压器（补偿器）降压起动三种。11.可编程序控制器是一种数字运算的电子系统，专为工业环境下应用而设计。它用可编程的存储器，用来在内部存储执行逻辑运算、须序控制、定时、计数和第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。12.FP1-40型可编程序控制器，共有输入、输出点208__个，其中输入点的点号从__X0__到_X12F__，输出点的点号从_Y0-.到_Y12F_。13.机床上常用的电气制动控制线路有两种即___反接制动___和__能耗制动________。14.ＰＬＣ的英文全称是___Programmable_LogicController____。15.在FP1中，R9013的功能是初始闭合继电器。16．自动控制系统有两中最基本的形式分别是_开环控制_、_闭环控制___。17．在控制系统中,若通过某种装置将反映输出量的信号引回来去影响控制信号，这种作用称为__反馈__。18．对于一个自动控制系统的性能要求可以概括为三个方面：_稳定性__、_准确性_和_快速性__。19、触头的结构形式有桥式触头、指形触头。20、接触器用于远距离频繁地接通或断开交直流主电路及大容量控制电路的一种自动开关电器。21、接触器的额定通断能力是指其主触头在规定条件下可靠地接通和分断的电流值。22、继电器是一种利用各种物理量的变化，将电量或非电量的变化转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其他器件或装置动作的一种控制元件。23、继电器的调节装置用以改变继电器的动作参数。24、低压电器按用途分：低压配电电器、低压控制电器等。25、电磁式继电器反映的是电信号，当线圈反映电压信号...
