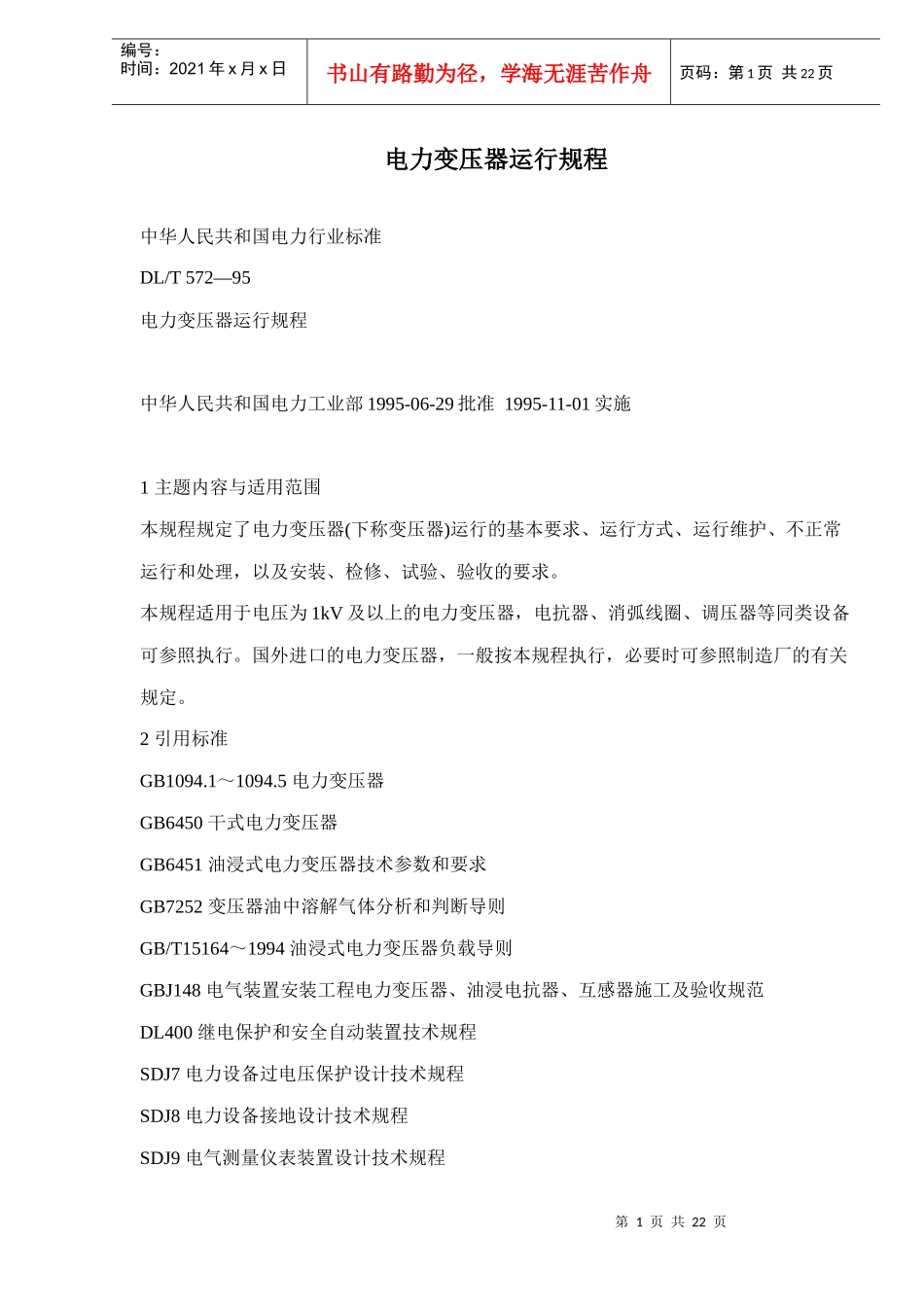

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页电力变压器运行规程中华人民共和国电力行业标准DL/T572—95电力变压器运行规程中华人民共和国电力工业部1995-06-29批准1995-11-01实施1主题内容与适用范围本规程规定了电力变压器(下称变压器)运行的基本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。本规程适用于电压为1kV及以上的电力变压器，电抗器、消弧线圈、调压器等同类设备可参照执行。国外进口的电力变压器，一般按本规程执行，必要时可参照制造厂的有关规定。2引用标准GB1094.1～1094.5电力变压器GB6450干式电力变压器GB6451油浸式电力变压器技术参数和要求GB7252变压器油中溶解气体分析和判断导则GB/T15164～1994油浸式电力变压器负载导则GBJ148电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL400继电保护和安全自动装置技术规程SDJ7电力设备过电压保护设计技术规程SDJ8电力设备接地设计技术规程SDJ9电气测量仪表装置设计技术规程第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页SDJ2变电所设计技术规程DL/T573—95电力变压器检修导则DL/T574—95有载分接开关运行维修导则3基本要求3.1保护、测量、冷却装置3.1.1变压器应按有关标准的规定装设保护和测量装置。3.1.2油浸式变压器本体的安全保护装置、冷却装置、油保护装置、温度测量装置和油箱及附件等应符合GB6451的要求。干式变压器有关装置应符合相应技术要求。3.1.3变压器用熔断器保护时，熔断器性能必须满足系统短路容量、灵敏度和选择性的要求。分级绝缘变压器用熔断器保护时，其中性点必须直接接地。3.1.4装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器方向有1%～1.5%的升高坡度。3.1.5变压器的冷却装置应符合以下要求：a.按制造厂的规定安装全部冷却装置；b.强油循环的冷却系统必须有两个独立的工作电源并能自动切换。当工作电源发生故障时，应自动投入备用电源并发出音响及灯光信号；c.强油循环变压器，当切除故障冷却器时应发出音响及灯光信号，并自动(水冷的可手动)投入备用冷却器；d.风扇、水泵及油泵的附属电动机应有过负荷、短路及断相保护；应有监视油泵电机旋转方向的装置；e.水冷却器的油泵应装在冷却器的进油侧，并保证在任何情况下冷却器中的油压大于水压约0.05MPa(制造厂另有规定者除外)。冷却器出水侧应有放水旋塞；f.强油循环水冷却的变压器，各冷却器的潜油泵出口应装逆止阀；g.强油循环冷却的变压器，应能按温度和(或)负载控制冷却器的投切。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页3.1.6变压器应按下列规定装设温度测量装置：DL/T572—95a.应有测量顶层油温的温度计(柱上变压器可不装)，无人值班变电站内的变压器应装设指示顶层油温最高值的温度计；b.1000kVA及以上的油浸式变压器、800kVA及以上的油浸式和630kVA及以上的干式厂用变压器，应将信号温度计接远方信号；c.8000kVA及以上的变压器应装有远方测温装置；d.强油循环水冷却的变压器应在冷却器进出口分别装设测温装置；e.测温时，温度计管座内应充有变压器油；f.干式变压器应按制造厂的规定，装设温度测量装置。3.1.7无人值班变电站内20000kVA及以上的变压器，应装设远方监视负载电流和顶层油温的装置。无人值班的变电站内安装的强油循环冷却的变压器，应有保证在冷却系统失去电源时，变压器温度不超过规定值的可靠措施，并列入现场规程。3.2有关变压器运行的其它要求3.2.1大中型变压器应有永久或临时性起吊钟罩设施及所需的工作场地。3.2.2释压装置的安装应保证事故喷油畅通，并且不致喷入电缆沟、母线及其它设备上，必要时应予遮挡。3.2.3变压器应有铭牌，并标明运行编号和相位标志。安装在变压器室内或台上、柱上的配电变压器亦应编号并悬挂警告牌。3.2.4变压器在运行情况下，应能安全地查看储油柜和套管油位、顶层油温、气体继电器，以及能安全取气样等，必要时应装设固定梯子。3.2.5室(洞)内安装的变压...
