第二卷D100洒水除尘系统、排水及消防VIP免费

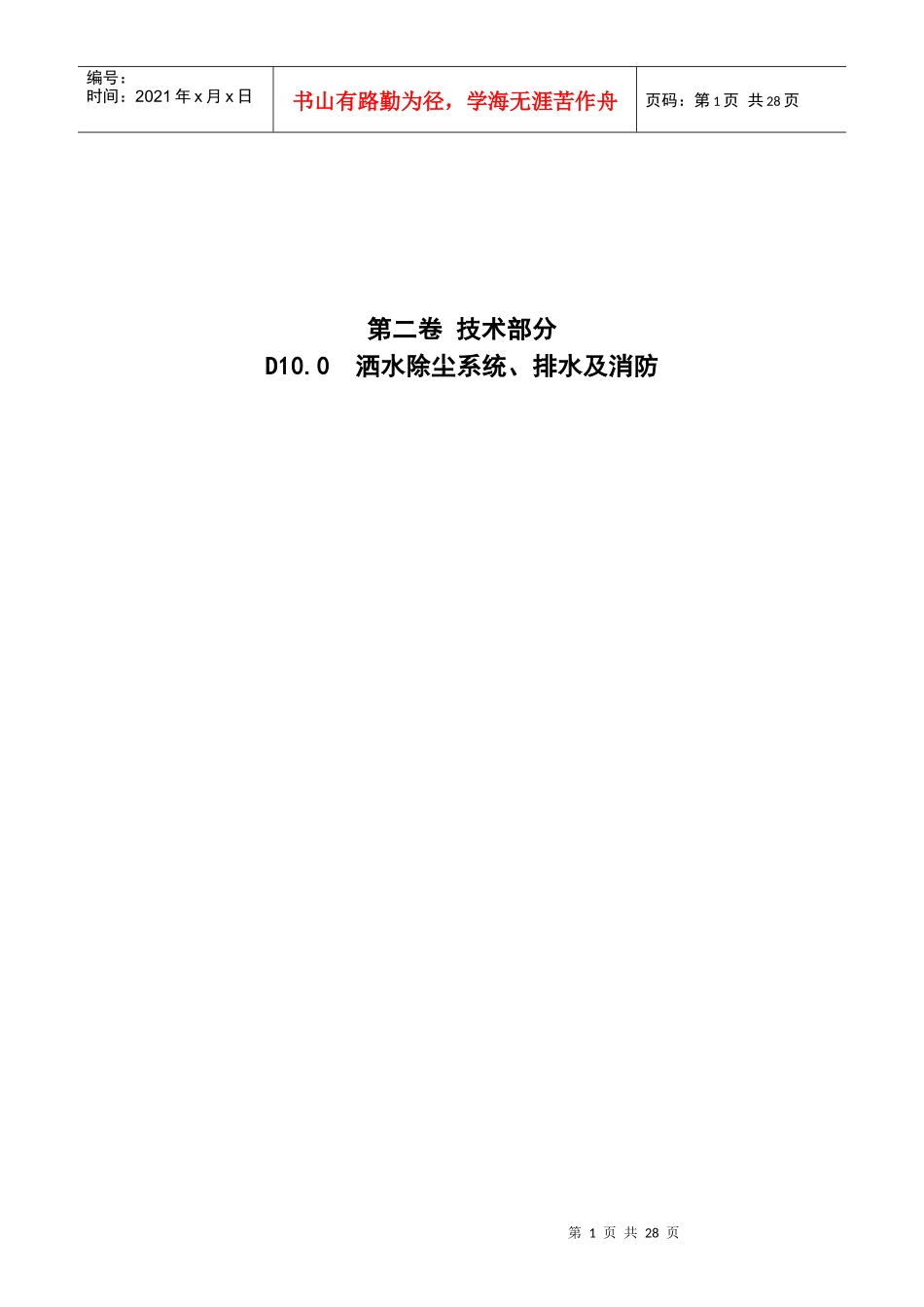

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页第二卷技术部分D10.0洒水除尘系统、排水及消防第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页目录10.1概述10.2供货范围10.3一般要求10.4除尘水池10.5除尘泵房10.6堆场洒水除尘和消防供水系统10.7单机及地面冲洗供水系统10.8中控室、变配电所、除尘泵房控制室等室内消防10.9供电照明10.10洒水除尘控制系统10.11附表10.12附图及技术资料第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页10.1概述该部分是环境保护工程中除尘设施的一部分。与该部分有关的洒水除尘系统、地面冲洗水排除、以及消防、供电、控制等也都包括其中。本工程洒水除尘系统水源由买方自备（工业用水）。买方负责与上述相关的土建工程的设计；卖方应提供土建设计的中间资料,并负责土建工程的施工（施工图由买方提供）。物料堆场堆存货物为97%的矿石和3%的煤。10.2供货范围10.2.1本系统为包括设计(不含土建设计)、土建及设备基础施工（包工包料）、设备制造、装配、运输、装卸、安装、调试、检验、试运转、现场保管、保险、风险、操作人员培训及现场服务等全套服务在内的交钥匙工程，其供货范围包括：1．2座3000m3储水池配管及水位计等全套附件;除尘供水泵房全套设备;高、中压除尘供水管道系统;堆料机、取料机、堆取料机和卸船机的上水水槽系统；T1～T10皮带机转接机房、汽车装车站、火车装车机（只进行系统设计本标不供货）、物料堆场洒水除尘系统及码头面冲洗设施等。2．排水设施包括汽车装车站、T1～T12皮带机转接机房等地面冲洗水的收集与排除。3．消防设施包括T1～T12皮带机转接机房、物料堆场、码头、除尘供水泵房、汽车装车站、中控室、1～3变电所等的消防设施。4、洒水除尘系统、排水及消防系统的土建和设备基础工程。10.2.2本系统的接管分界界面：2座3000m3水池进水管：在进水阀以外2m处；汽车装车站洒水除尘管和冲洗管在距墙外皮1m处；火车装车机洒水除尘管预留接管点在距火车装车机轨道梁1m处。10.2.3卖方供货范围不包括码头土建工程,但卖方应提供设备安装所需底座、地脚螺栓、专用工具、管道配件及垫片密封件、支架、水池穿墙套管等和相应安装详图。10.2.4卖方应向买方提供包括设备样本、试运转及安装操作使用说明书、设计计算书、各阶段设计图纸等全部技术文件。10.2.5与本工程有关的图纸另详附图。10.3一般要求10.3.1采用标准及规范:另详见“C”部分。10.3.2卖方供货应是崭新的,符合最新规范、标准要求,质量合格,技术先进的产品,不得是二手货。10.3.3卖方供货的设备应是高效节能、低噪声级的,其等级应第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页符合现行国际商业标准,以保证生产区环境噪声等效声级不大于105dB(A)的标准。10.3.4在供货范围内的所有设备、金属结构、金属管道、卖方应根据自然条件和土壤性质等作可靠的防腐绝缘处理,详见“C7.0”。金属管道内表面应采用热浸锌进行防腐处理。本工程土壤系中等以上腐蚀程度的盐碱地。10.3.5物料在装卸过程中产生的粉尘是影响环境的敏感因素,卖方应引起足够重视,采用的设备和工程措施应能达到环境保护的质量要求。10.3.6卖方供货的所有室外管线布置及走向应符合买方的总体布局及管线综合的要求。10.3.7洒水除尘管道为保证冬季正常使用，卖方应对有关设备、管道等采取可靠的保温防冻措施，并必须考虑泄水放空装置。保温层应有较好的隔热隔潮性能，并应有一定的刚性和防水作用。外壳应有较好的防腐性能。10.3.8埋地管道采用钢丝网骨架塑料复合管，管道敷设应考虑管道内外荷载及活荷载。10.3.9考虑到使用维修方便的要求，卖方需在供货管线沿线设置分段检修阀门及泄水阀。10.3.10消火栓的接口应符合中国标准。选用的消防设备产品应得到中国公安消防当局认可。消防设备表面应涂装红色。10.3.11堆场及建筑物内按照《建筑灭火器配置设计规范》(GBJ140-90)设置手提式灭火器。10.3.12本工程同时工作的装卸设备共计有：1...
