重庆金科地产构造做法VIP免费

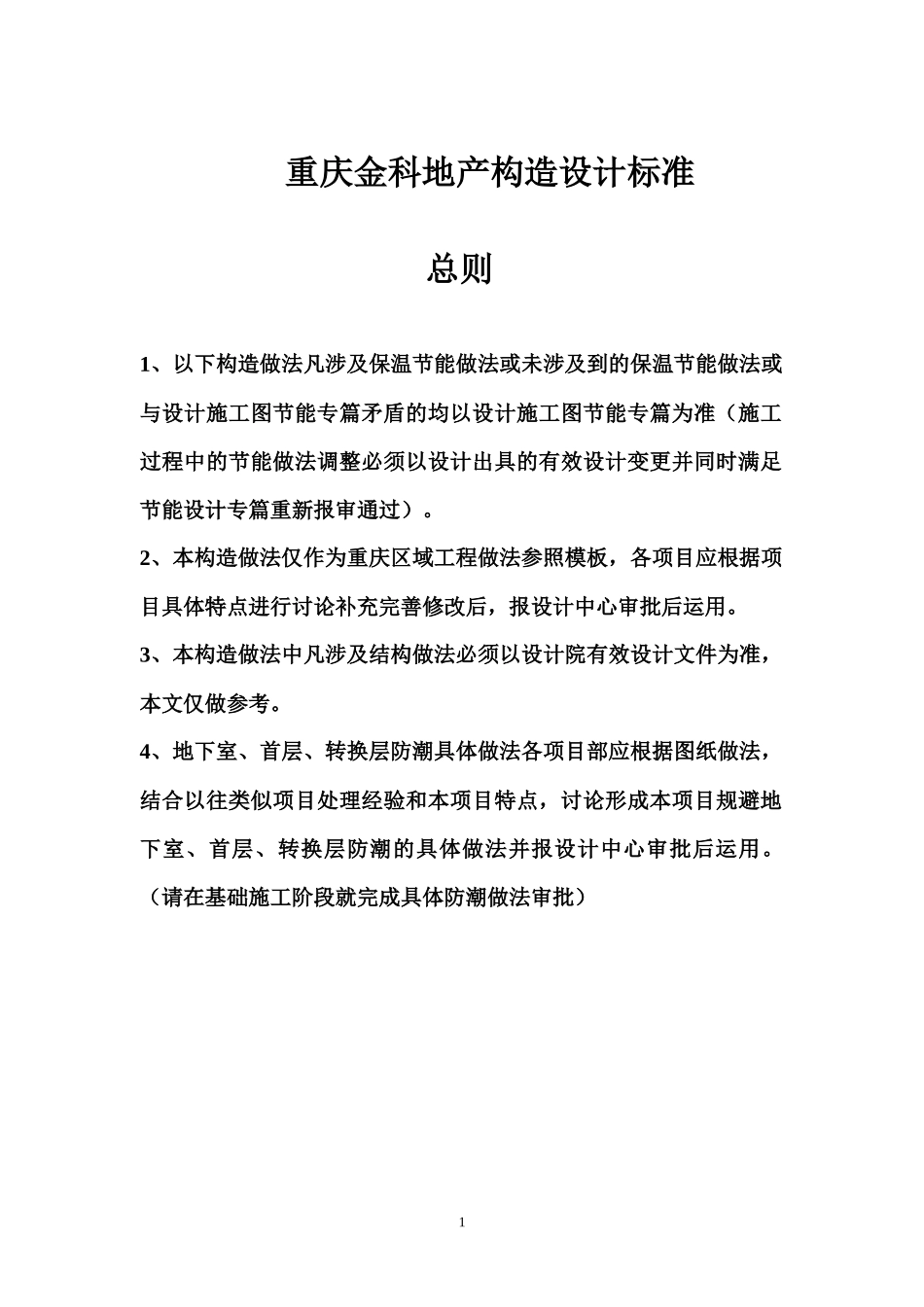

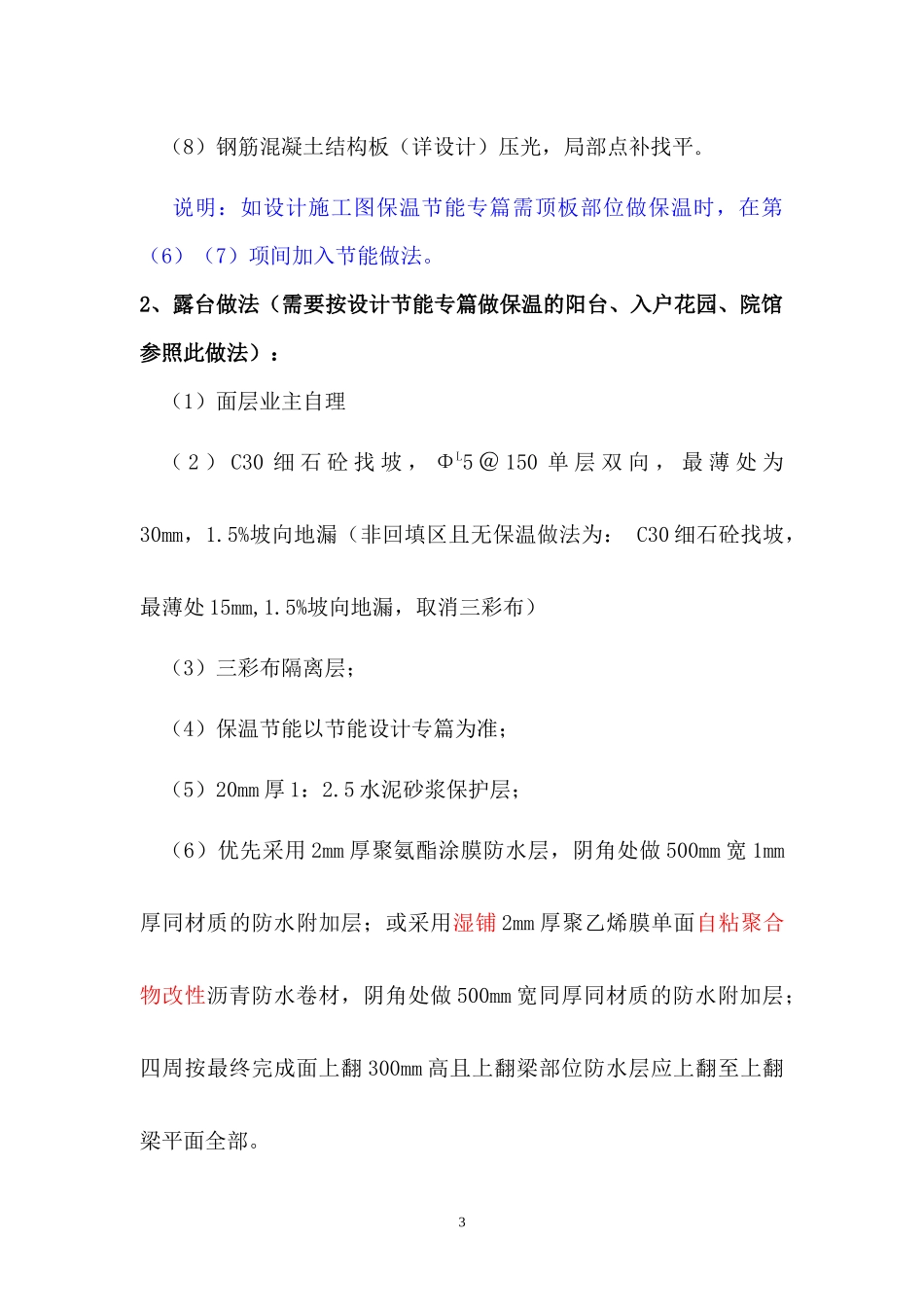

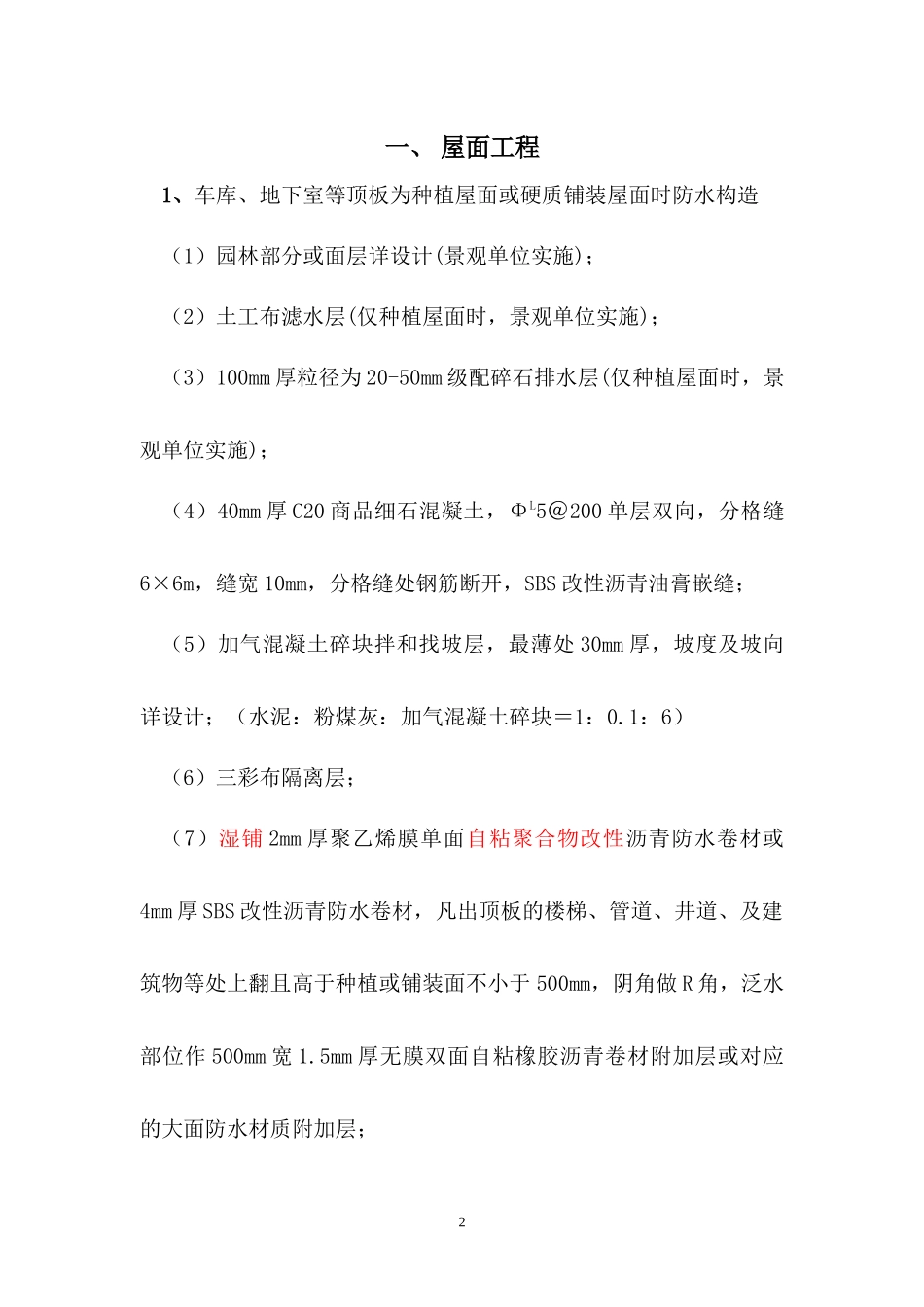

重庆金科地产构造设计标准总则1、以下构造做法凡涉及保温节能做法或未涉及到的保温节能做法或与设计施工图节能专篇矛盾的均以设计施工图节能专篇为准（施工过程中的节能做法调整必须以设计出具的有效设计变更并同时满足节能设计专篇重新报审通过）。2、本构造做法仅作为重庆区域工程做法参照模板，各项目应根据项目具体特点进行讨论补充完善修改后，报设计中心审批后运用。3、本构造做法中凡涉及结构做法必须以设计院有效设计文件为准，本文仅做参考。4、地下室、首层、转换层防潮具体做法各项目部应根据图纸做法，结合以往类似项目处理经验和本项目特点，讨论形成本项目规避地下室、首层、转换层防潮的具体做法并报设计中心审批后运用。（请在基础施工阶段就完成具体防潮做法审批）1一、屋面工程1、车库、地下室等顶板为种植屋面或硬质铺装屋面时防水构造（1）园林部分或面层详设计(景观单位实施)；（2）土工布滤水层(仅种植屋面时，景观单位实施)；（3）100mm厚粒径为20-50mm级配碎石排水层(仅种植屋面时，景观单位实施)；（4）40mm厚C20商品细石混凝土，ΦL5＠200单层双向，分格缝6×6m，缝宽10mm，分格缝处钢筋断开，SBS改性沥青油膏嵌缝；（5）加气混凝土碎块拌和找坡层，最薄处30mm厚，坡度及坡向详设计；（水泥：粉煤灰：加气混凝土碎块＝1：0.1：6）（6）三彩布隔离层；（7）湿铺2mm厚聚乙烯膜单面自粘聚合物改性沥青防水卷材或4mm厚SBS改性沥青防水卷材，凡出顶板的楼梯、管道、井道、及建筑物等处上翻且高于种植或铺装面不小于500mm，阴角做R角，泛水部位作500mm宽1.5mm厚无膜双面自粘橡胶沥青卷材附加层或对应的大面防水材质附加层；2（8）钢筋混凝土结构板（详设计）压光，局部点补找平。说明：如设计施工图保温节能专篇需顶板部位做保温时，在第（6）（7）项间加入节能做法。2、露台做法（需要按设计节能专篇做保温的阳台、入户花园、院馆参照此做法）：（1）面层业主自理（2）C30细石砼找坡，ΦL5＠150单层双向，最薄处为30mm，1.5%坡向地漏（非回填区且无保温做法为：C30细石砼找坡，最薄处15mm,1.5%坡向地漏，取消三彩布）（3）三彩布隔离层；（4）保温节能以节能设计专篇为准；（5）20mm厚1：2.5水泥砂浆保护层；（6）优先采用2mm厚聚氨酯涂膜防水层，阴角处做500mm宽1mm厚同材质的防水附加层；或采用湿铺2mm厚聚乙烯膜单面自粘聚合物改性沥青防水卷材，阴角处做500mm宽同厚同材质的防水附加层；四周按最终完成面上翻300mm高且上翻梁部位防水层应上翻至上翻梁平面全部。3（7）钢筋混凝土结构板（详设计）压光，局部点补找平；露台与外墙连接处的周边梁若设计未上翻，需在墙(栏杆)下、砼梁上设置300mm高,同墙宽的C20自拌砼反坎(必须凿毛后再浇筑)，内配Ф6.5＠200的门字箍筋，2Ф8架立筋；说明：第（6）条中如果露台结构板平于或高于相邻室内结构板，则混凝土反坎必须设置，砼反坎高度满足高于露台构造做法完成后的成型面不小于300mm高，此高度范围内不得采用砌体。3、非种植平屋面做法：（1）50mm厚C30细石砼，内配ΦL5＠150双向钢筋，设纵横间距≤3000mm分格缝，缝宽10mm，缝内嵌填SBS改性沥青油膏。分格缝处钢筋断开；（2）加气混凝土碎块拌和找坡层，最薄处30mm厚，坡度及坡向详设计；（水泥：粉煤灰：加气混凝土碎块＝1：0.1：6）（3）三彩布隔离层；（4）保温节能以施工图设计节能专篇为准；（5）湿铺2mm厚聚乙烯膜单面自粘聚合物改性沥青防水卷材或4mm厚SBS改性沥青防水卷材，凡出顶板的楼梯、管道、井道、及建筑物等处上翻不小于500mm，阴角做R角，泛水部位作500mm宽41.5厚无膜双面自粘橡胶沥青卷材附加层或对应的大面防水材质附加层。（6）钢筋砼屋面板；屋面与外墙连接处的周边梁若设计未上翻，需在墙(栏杆)下、砼梁上设置300mm高,同墙宽的C20自拌砼反坎(必须凿毛后再浇筑)，内配Ф6.5＠200的门字箍筋，2Ф8架立筋；说明：第（6）条中如果屋面结构板平于或高于相邻室内结构板，则混凝土反坎必须设置，砼反坎高度满足高于屋面构造做法完成后的成型面不小于300mm高，此高度范围内不得采用砌体。4、水泥瓦斜屋面及防水构造（未尽事宜详07CJ15）（1）50mm长...
