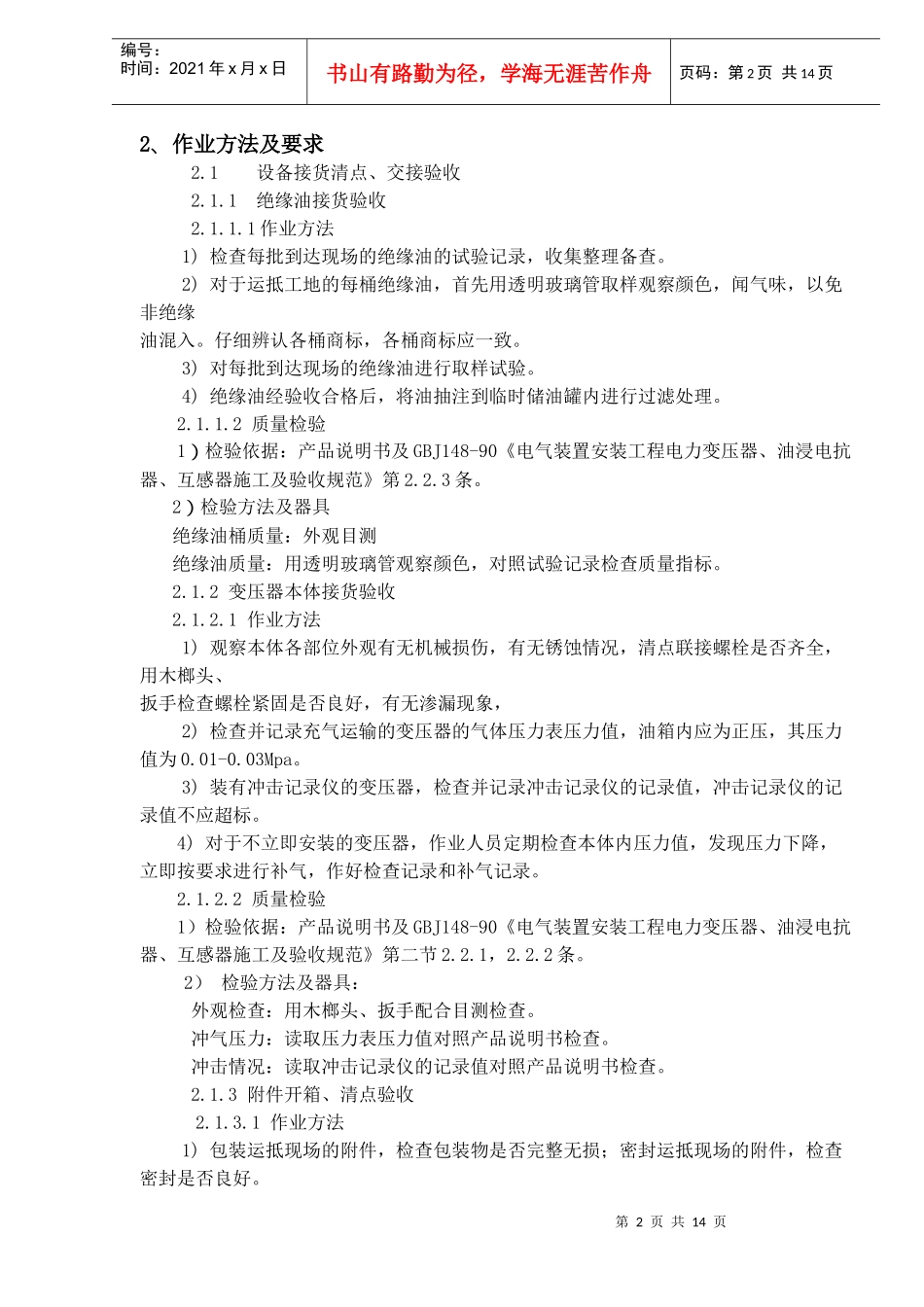

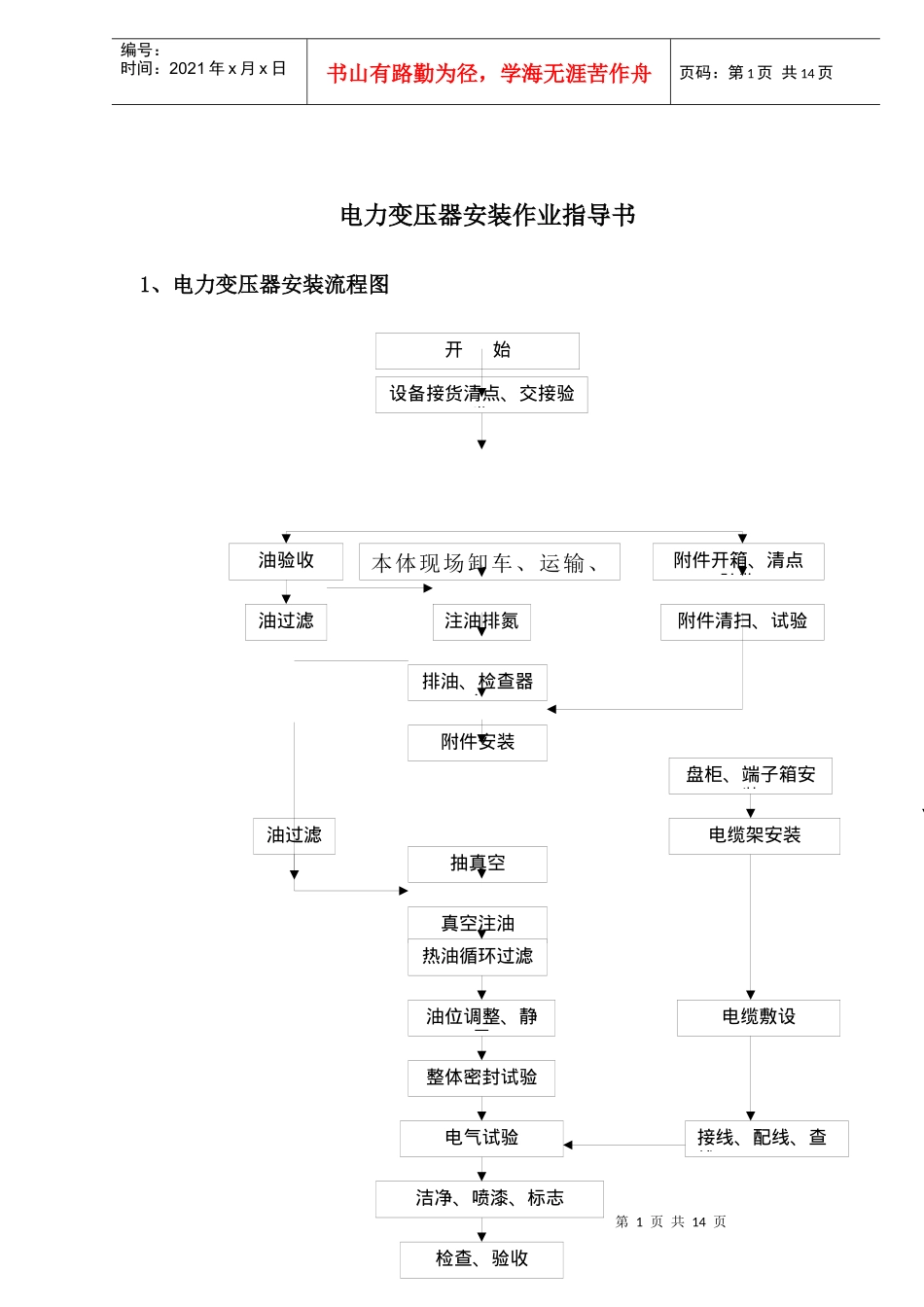

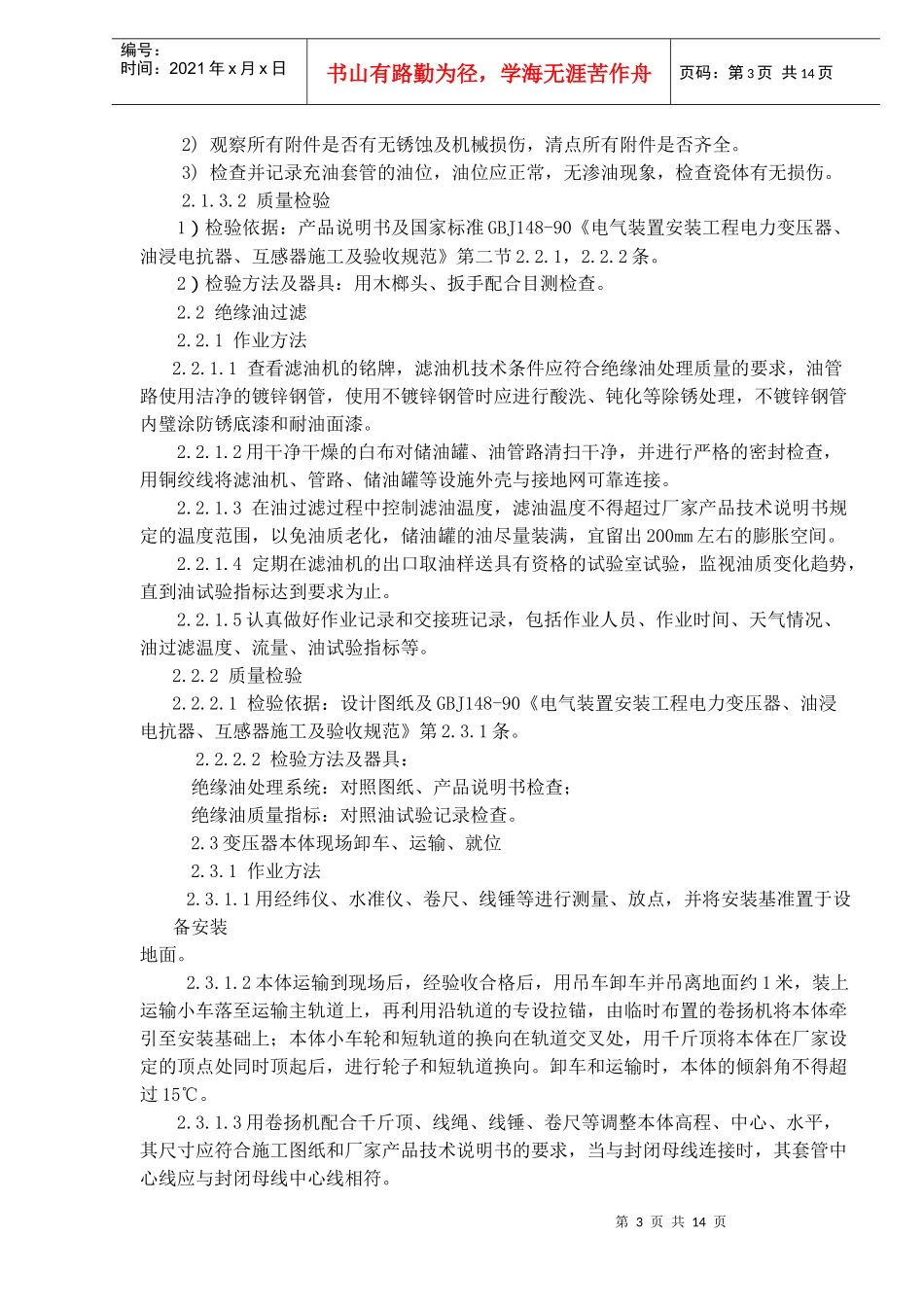

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页电力变压器安装作业指导书1、电力变压器安装流程图设备接货清点、交接验收油验收本体现场卸车、运输、就位附件开箱、清点验收油过滤注油排氮附件清扫、试验排油、检查器身附件安装抽真空真空注油热油循环过滤油位调整、静置整体密封试验电气试验洁净、喷漆、标志盘柜、端子箱安装电缆架安装电缆敷设接线、配线、查线油过滤检查、验收开始第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页2、作业方法及要求2.1设备接货清点、交接验收2.1.1绝缘油接货验收2.1.1.1作业方法1)检查每批到达现场的绝缘油的试验记录，收集整理备查。2)对于运抵工地的每桶绝缘油，首先用透明玻璃管取样观察颜色，闻气味，以免非绝缘油混入。仔细辨认各桶商标，各桶商标应一致。3)对每批到达现场的绝缘油进行取样试验。4)绝缘油经验收合格后，将油抽注到临时储油罐内进行过滤处理。2.1.1.2质量检验1）检验依据：产品说明书及GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》第2.2.3条。2）检验方法及器具绝缘油桶质量：外观目测绝缘油质量：用透明玻璃管观察颜色，对照试验记录检查质量指标。2.1.2变压器本体接货验收2.1.2.1作业方法1)观察本体各部位外观有无机械损伤，有无锈蚀情况，清点联接螺栓是否齐全，用木榔头、扳手检查螺栓紧固是否良好，有无渗漏现象，2)检查并记录充气运输的变压器的气体压力表压力值，油箱内应为正压，其压力值为0.01-0.03Mpa。3)装有冲击记录仪的变压器，检查并记录冲击记录仪的记录值，冲击记录仪的记录值不应超标。4)对于不立即安装的变压器，作业人员定期检查本体内压力值，发现压力下降，立即按要求进行补气，作好检查记录和补气记录。2.1.2.2质量检验1）检验依据：产品说明书及GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》第二节2.2.1，2.2.2条。2）检验方法及器具：外观检查：用木榔头、扳手配合目测检查。冲气压力：读取压力表压力值对照产品说明书检查。冲击情况：读取冲击记录仪的记录值对照产品说明书检查。2.1.3附件开箱、清点验收2.1.3.1作业方法1)包装运抵现场的附件，检查包装物是否完整无损；密封运抵现场的附件，检查密封是否良好。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页2)观察所有附件是否有无锈蚀及机械损伤，清点所有附件是否齐全。3)检查并记录充油套管的油位，油位应正常，无渗油现象，检查瓷体有无损伤。2.1.3.2质量检验1）检验依据：产品说明书及国家标准GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》第二节2.2.1，2.2.2条。2）检验方法及器具：用木榔头、扳手配合目测检查。2.2绝缘油过滤2.2.1作业方法2.2.1.1查看滤油机的铭牌，滤油机技术条件应符合绝缘油处理质量的要求，油管路使用洁净的镀锌钢管，使用不镀锌钢管时应进行酸洗、钝化等除锈处理，不镀锌钢管内璧涂防锈底漆和耐油面漆。2.2.1.2用干净干燥的白布对储油罐、油管路清扫干净，并进行严格的密封检查，用铜绞线将滤油机、管路、储油罐等设施外壳与接地网可靠连接。2.2.1.3在油过滤过程中控制滤油温度，滤油温度不得超过厂家产品技术说明书规定的温度范围，以免油质老化，储油罐的油尽量装满，宜留出200mm左右的膨胀空间。2.2.1.4定期在滤油机的出口取油样送具有资格的试验室试验，监视油质变化趋势，直到油试验指标达到要求为止。2.2.1.5认真做好作业记录和交接班记录，包括作业人员、作业时间、天气情况、油过滤温度、流量、油试验指标等。2.2.2质量检验2.2.2.1检验依据：设计图纸及GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》第2.3.1条。2.2.2.2检验方法及器具：绝缘油处理系统：对照图纸、产品说明书检查；绝缘油质量指标：对照油试验记录检查。2.3变压器本体现场卸车、运输、就位2.3.1作业方法2.3.1.1用经纬仪、水准仪、卷尺、线锤等进行测量、放点，并将安...
