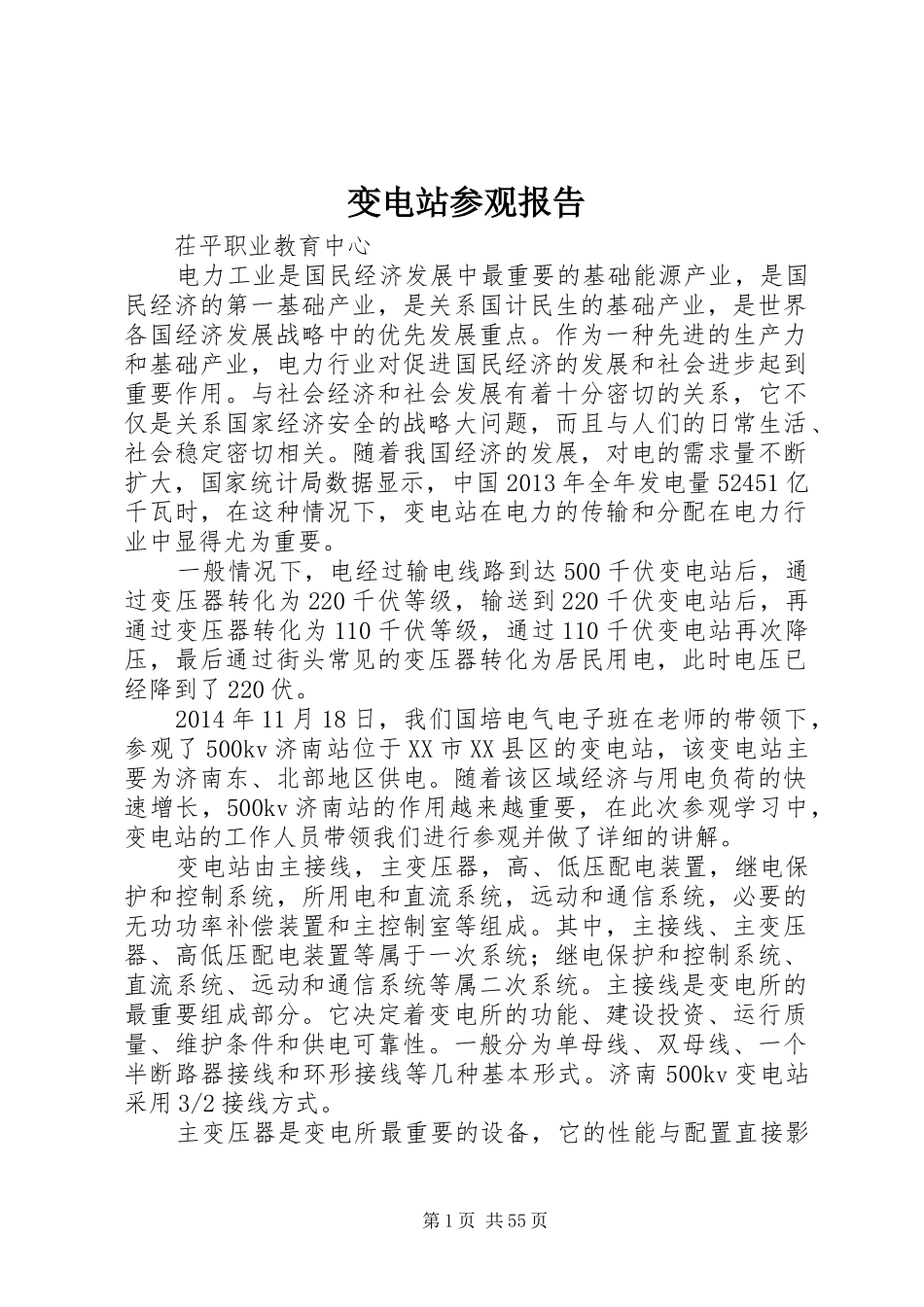

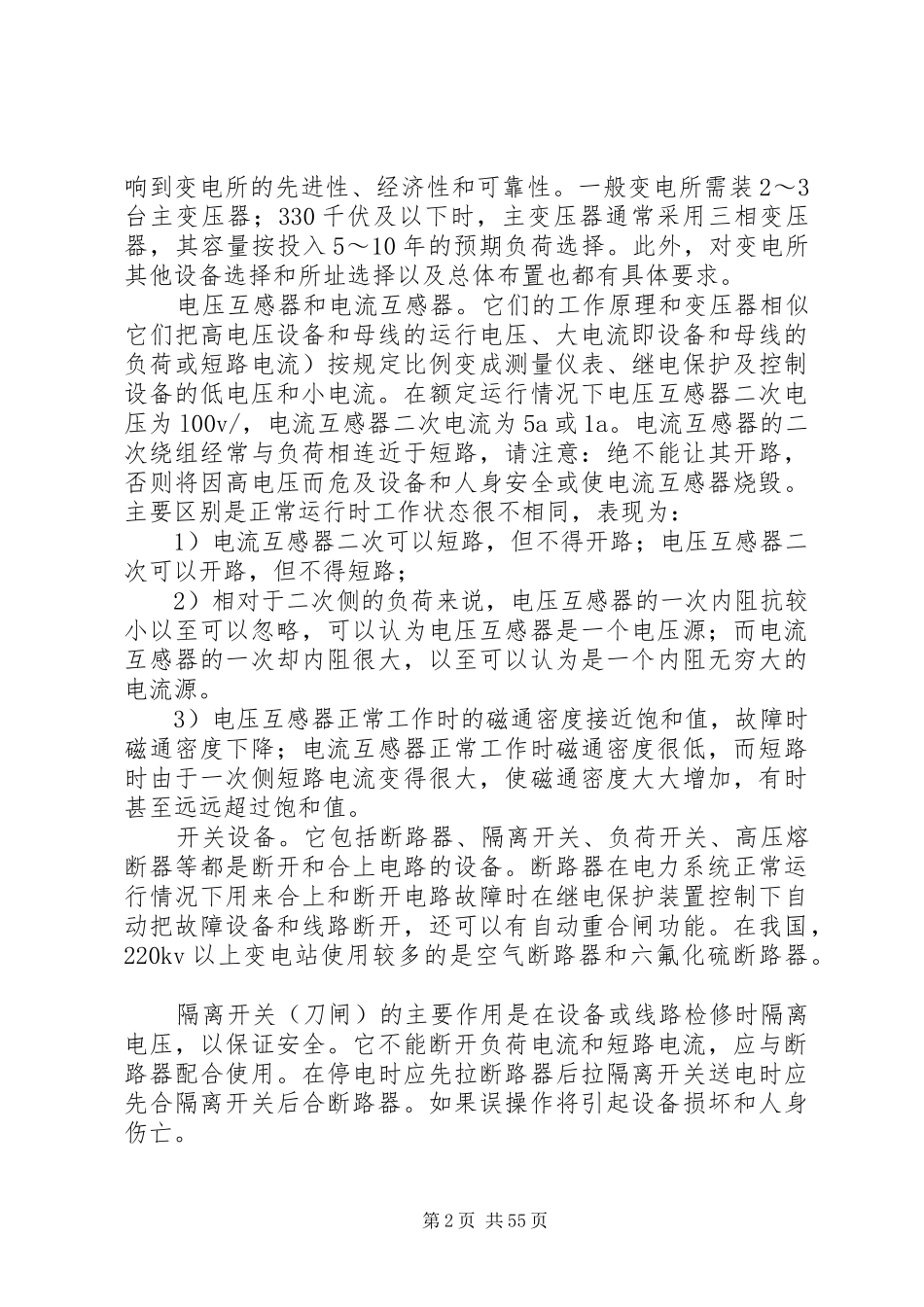

变电站参观报告茌平职业教育中心电力工业是国民经济发展中最重要的基础能源产业，是国民经济的第一基础产业，是关系国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到重要作用。与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略大问题，而且与人们的日常生活、社会稳定密切相关。随着我国经济的发展，对电的需求量不断扩大，国家统计局数据显示，中国2013年全年发电量52451亿千瓦时，在这种情况下，变电站在电力的传输和分配在电力行业中显得尤为重要。一般情况下，电经过输电线路到达500千伏变电站后，通过变压器转化为220千伏等级，输送到220千伏变电站后，再通过变压器转化为110千伏等级，通过110千伏变电站再次降压，最后通过街头常见的变压器转化为居民用电，此时电压已经降到了220伏。2014年11月18日，我们国培电气电子班在老师的带领下，参观了500kv济南站位于XX市XX县区的变电站，该变电站主要为济南东、北部地区供电。随着该区域经济与用电负荷的快速增长，500kv济南站的作用越来越重要，在此次参观学习中，变电站的工作人员带领我们进行参观并做了详细的讲解。变电站由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。其中，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。主接线是变电所的最重要组成部分。它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。济南500kv变电站采用3/2接线方式。主变压器是变电所最重要的设备，它的性能与配置直接影第1页共55页响到变电所的先进性、经济性和可靠性。一般变电所需装2～3台主变压器；330千伏及以下时，主变压器通常采用三相变压器，其容量按投入5～10年的预期负荷选择。此外，对变电所其他设备选择和所址选择以及总体布置也都有具体要求。电压互感器和电流互感器。它们的工作原理和变压器相似它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流）按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。在额定运行情况下电压互感器二次电压为l00v/，电流互感器二次电流为5a或1a。电流互感器的二次绕组经常与负荷相连近于短路，请注意：绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。主要区别是正常运行时工作状态很不相同，表现为：1）电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；2）相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。3）电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。开关设备。它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。在我国，220kv以上变电站使用较多的是空气断路器和六氟化硫断路器。隔离开关（刀闸）的主要作用是在设备或线路检修时隔离电压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用。在停电时应先拉断路器后拉隔离开关送电时应先合隔离开关后合断路器。如果误操作将引起设备损坏和人身伤亡。第2页共55页负荷开关能在正常运行时断开负荷电流没有断开故障电流的能力，一般与高压熔断丝配合用于10kv及以上电压且不经常操作的变压器或出线上。为了减少变电站的占地面积近年来积极发展六氟化硫全封闭组合电器（gis）。它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等...
