基坑支护及降水专项施工方案改2VIP免费

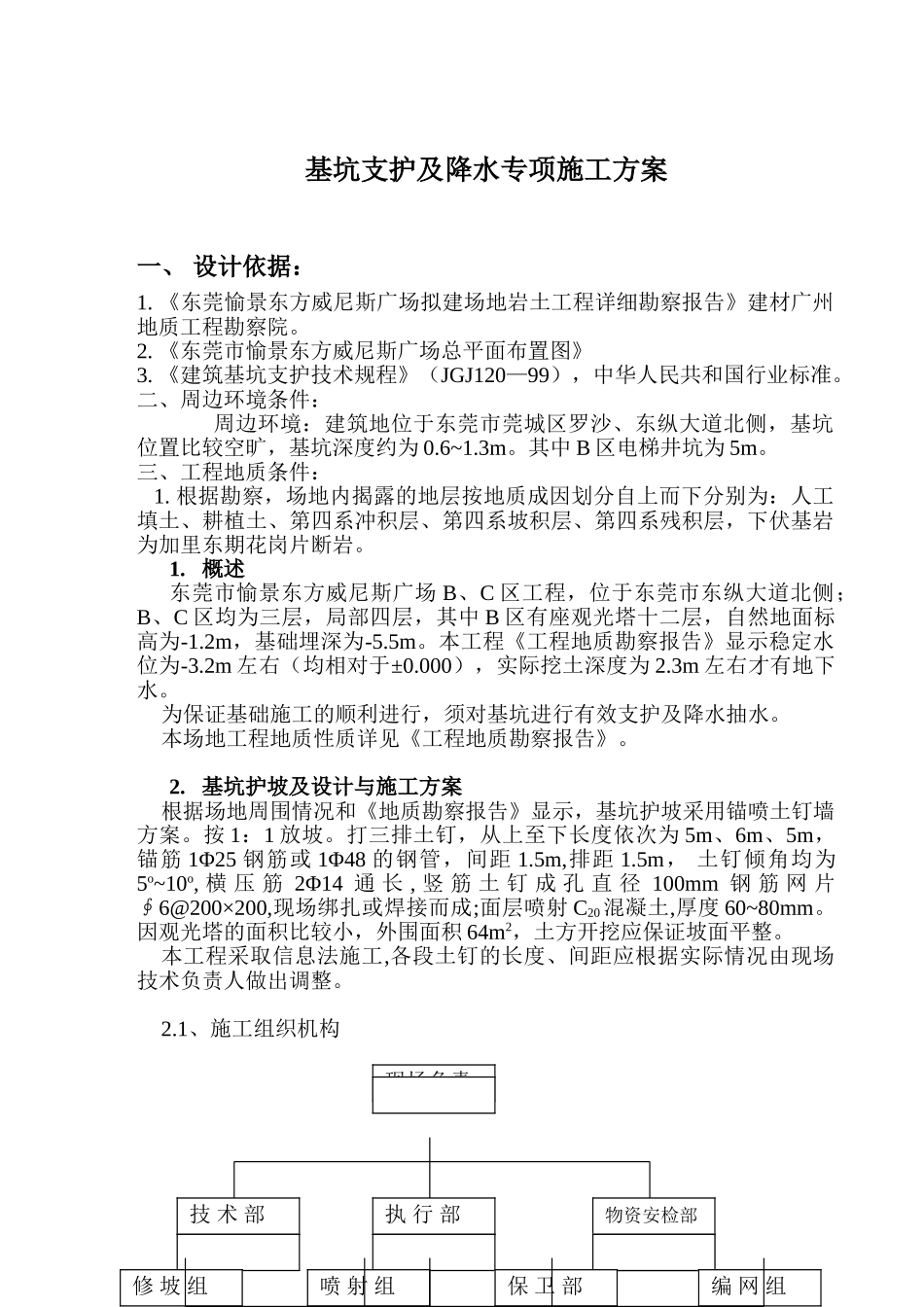

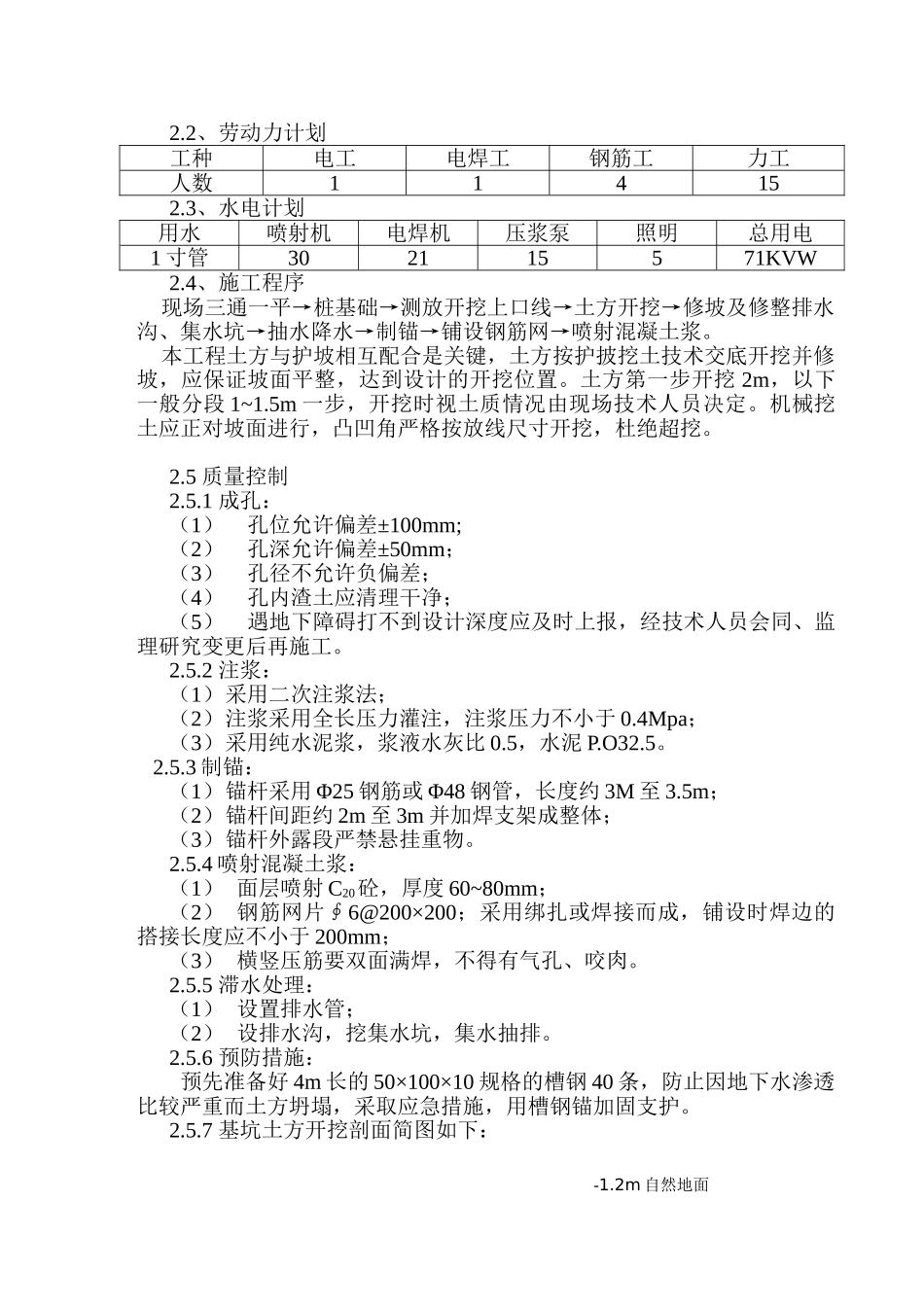

基坑支护及降水专项施工方案一、设计依据：1.《东莞愉景东方威尼斯广场拟建场地岩土工程详细勘察报告》建材广州地质工程勘察院。2.《东莞市愉景东方威尼斯广场总平面布置图》3.《建筑基坑支护技术规程》（JGJ120—99），中华人民共和国行业标准。二、周边环境条件：周边环境：建筑地位于东莞市莞城区罗沙、东纵大道北侧，基坑位置比较空旷，基坑深度约为0.6~1.3m。其中B区电梯井坑为5m。三、工程地质条件：1.根据勘察，场地内揭露的地层按地质成因划分自上而下分别为：人工填土、耕植土、第四系冲积层、第四系坡积层、第四系残积层，下伏基岩为加里东期花岗片断岩。1.概述东莞市愉景东方威尼斯广场B、C区工程，位于东莞市东纵大道北侧；B、C区均为三层，局部四层，其中B区有座观光塔十二层，自然地面标高为-1.2m，基础埋深为-5.5m。本工程《工程地质勘察报告》显示稳定水位为-3.2m左右（均相对于±0.000），实际挖土深度为2.3m左右才有地下水。为保证基础施工的顺利进行，须对基坑进行有效支护及降水抽水。本场地工程地质性质详见《工程地质勘察报告》。2.基坑护坡及设计与施工方案根据场地周围情况和《地质勘察报告》显示，基坑护坡采用锚喷土钉墙方案。按1：1放坡。打三排土钉，从上至下长度依次为5m、6m、5m，锚筋1Φ25钢筋或1Φ48的钢管，间距1.5m,排距1.5m，土钉倾角均为5o~10o,横压筋2Φ14通长,竖筋土钉成孔直径100mm钢筋网片∮6@200×200,现场绑扎或焊接而成;面层喷射C20混凝土,厚度60~80mm。因观光塔的面积比较小，外围面积64m2，土方开挖应保证坡面平整。本工程采取信息法施工,各段土钉的长度、间距应根据实际情况由现场技术负责人做出调整。2.1、施工组织机构现场负责技术部执行部物资安检部刘渊辉修坡组喷射组保卫部编网组2.2、劳动力计划工种电工电焊工钢筋工力工人数114152.3、水电计划用水喷射机电焊机压浆泵照明总用电1寸管302115571KVW2.4、施工程序现场三通一平→桩基础→测放开挖上口线→土方开挖→修坡及修整排水沟、集水坑→抽水降水→制锚→铺设钢筋网→喷射混凝土浆。本工程土方与护坡相互配合是关键，土方按护披挖土技术交底开挖并修坡，应保证坡面平整，达到设计的开挖位置。土方第一步开挖2m，以下一般分段1~1.5m一步，开挖时视土质情况由现场技术人员决定。机械挖土应正对坡面进行，凸凹角严格按放线尺寸开挖，杜绝超挖。2.5质量控制2.5.1成孔：（1）孔位允许偏差±100mm;（2）孔深允许偏差±50mm；（3）孔径不允许负偏差；（4）孔内渣土应清理干净；（5）遇地下障碍打不到设计深度应及时上报，经技术人员会同、监理研究变更后再施工。2.5.2注浆：（1）采用二次注浆法；（2）注浆采用全长压力灌注，注浆压力不小于0.4Mpa；（3）采用纯水泥浆，浆液水灰比0.5，水泥P.O32.5。2.5.3制锚：（1）锚杆采用Φ25钢筋或Φ48钢管，长度约3M至3.5m；（2）锚杆间距约2m至3m并加焊支架成整体；（3）锚杆外露段严禁悬挂重物。2.5.4喷射混凝土浆：（1）面层喷射C20砼，厚度60~80mm；（2）钢筋网片∮6@200×200；采用绑扎或焊接而成，铺设时焊边的搭接长度应不小于200mm；（3）横竖压筋要双面满焊，不得有气孔、咬肉。2.5.5滞水处理：（1）设置排水管；（2）设排水沟，挖集水坑，集水抽排。2.5.6预防措施：预先准备好4m长的50×100×10规格的槽钢40条，防止因地下水渗透比较严重而土方坍塌，采取应急措施，用槽钢锚加固支护。2.5.7基坑土方开挖剖面简图如下：-1.2m自然地面3、质量保证措施：（1）土方开挖至设计标高后应会同质检人员、监理人员、设计院等有关人员验槽；（2）钻孔钻进过程中随时调整角度，以保证5o~10o。（3）采用适当直径的钻头，以保证成孔直径不小于设计要求；（4）钻孔过程中，遇滞水易塌孔孔段，采取干水泥护壁。若孔内滞水外流，则采用套管跟进护壁，成孔后立即放入钢筋，边注浆边拔管，并用止浆袋封堵孔口；（5）锚杆注浆后，必须在较长时间（2h）内进行二次补浆,以确保注浆满实;（6）基坑四周在自然地坪1m外设临时排水沟防止地面水和雨水排入基坑；（7）做好并收集、整理好各种施工原始记录，质量检查记录、设计变更、现场签证记录等原始资料，并...
