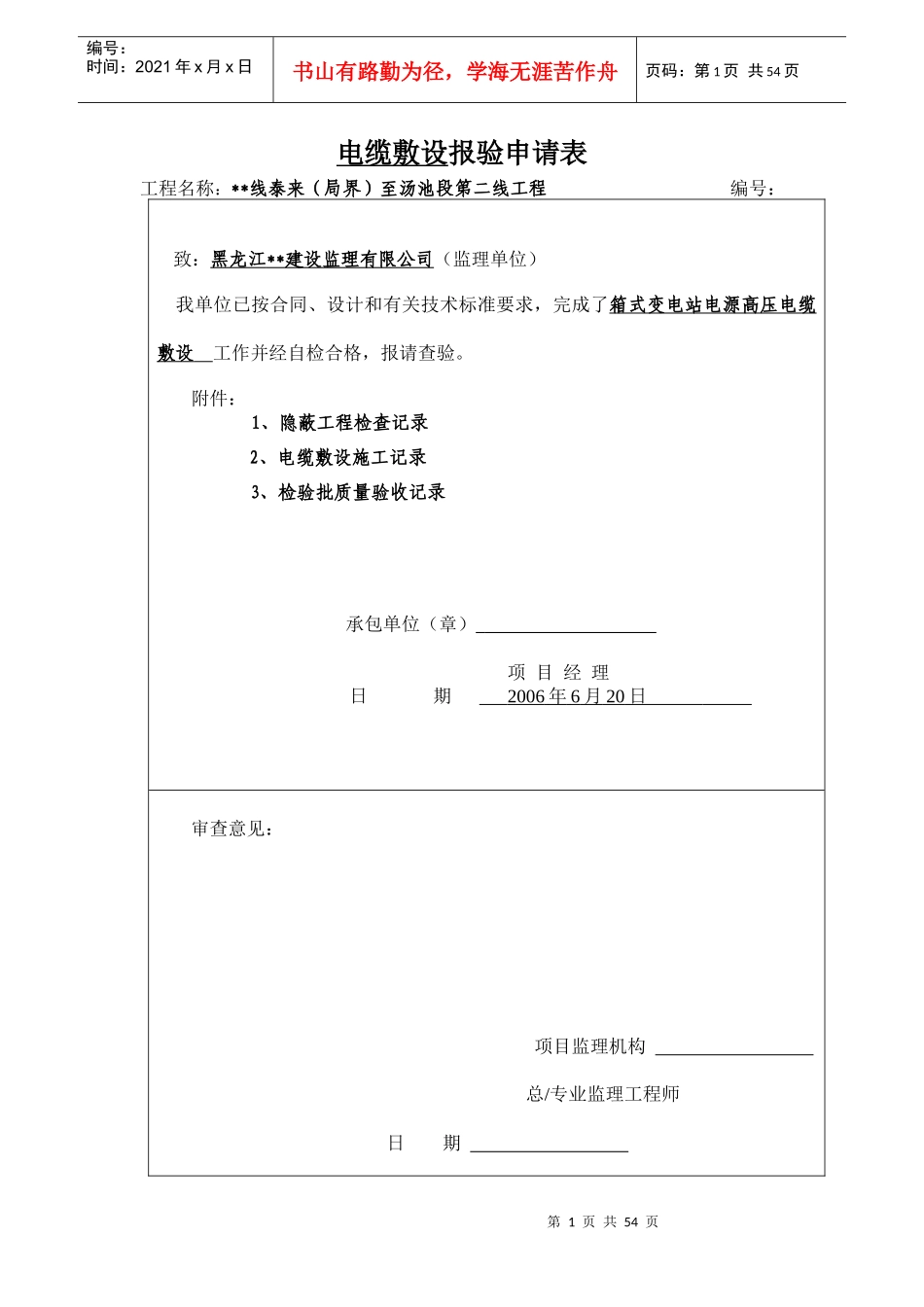

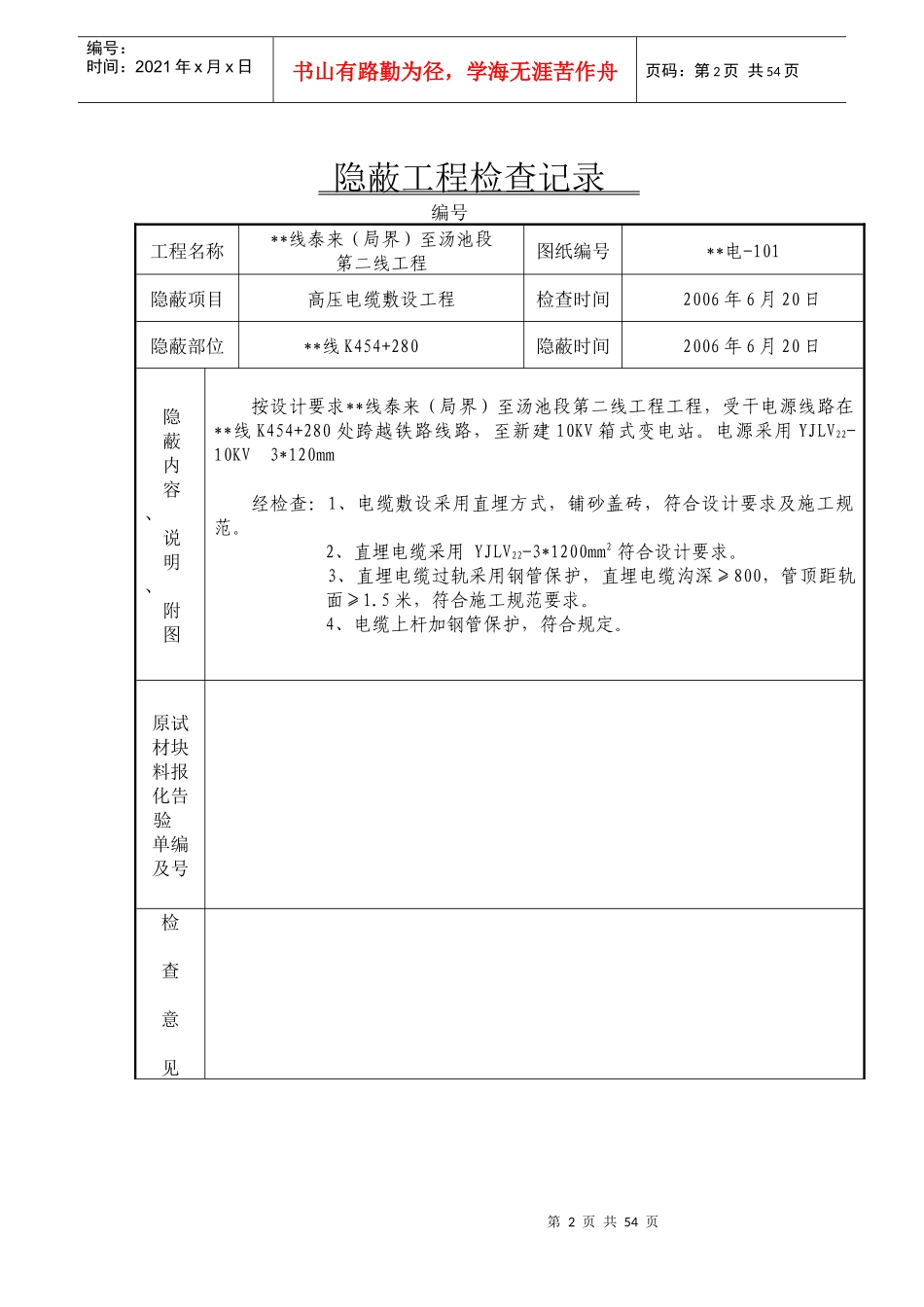

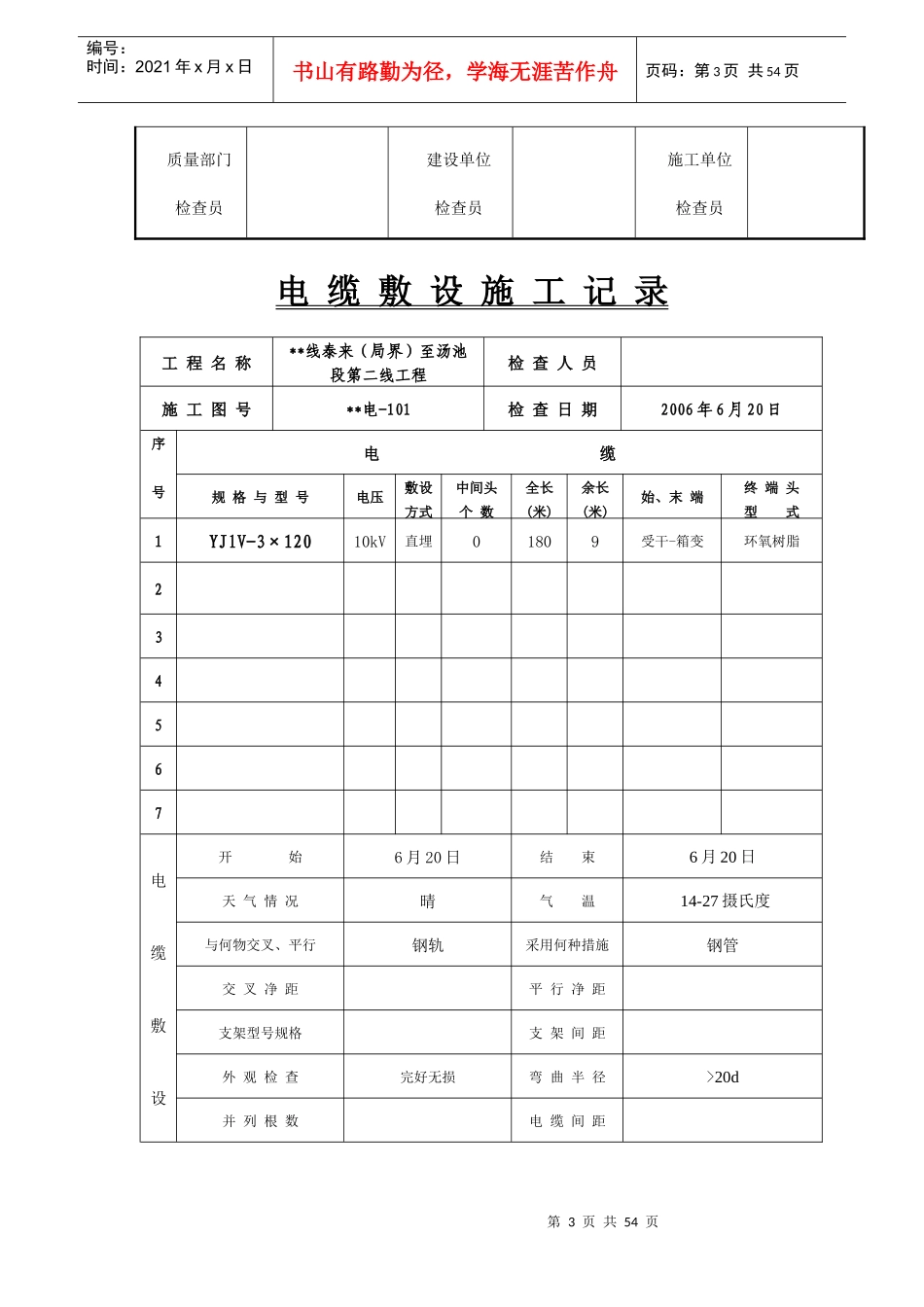

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：致：黑龙江**建设监理有限公司（监理单位）我单位已按合同、设计和有关技术标准要求，完成了箱式变电站电源高压电缆敷设工作并经自检合格，报请查验。附件：1、隐蔽工程检查记录2、电缆敷设施工记录3、检验批质量验收记录承包单位（章）项目经理日期2006年6月20日审查意见：项目监理机构总/专业监理工程师日期第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页隐蔽工程检查记录编号工程名称**线泰来（局界）至汤池段第二线工程图纸编号**电-101隐蔽项目高压电缆敷设工程检查时间2006年6月20日隐蔽部位**线K454+280隐蔽时间2006年6月20日隐蔽内容、说明、附图按设计要求**线泰来（局界）至汤池段第二线工程工程，受干电源线路在**线K454+280处跨越铁路线路，至新建10KV箱式变电站。电源采用YJLV22-10KV3*120mm经检查：1、电缆敷设采用直埋方式，铺砂盖砖，符合设计要求及施工规范。2、直埋电缆采用YJLV22-3*1200mm2符合设计要求。3、直埋电缆过轨采用钢管保护，直埋电缆沟深≥800，管顶距轨面≥1.5米，符合施工规范要求。4、电缆上杆加钢管保护，符合规定。原试材块料报化告验单编及号检查意见第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页质量部门检查员建设单位检查员施工单位检查员电缆敷设施工记录工程名称**线泰来（局界）至汤池段第二线工程检查人员施工图号**电-101检查日期2006年6月20日序号电缆规格与型号电压敷设方式中间头个数全长(米)余长(米)始、末端终端头型式1YJlV-3×12010kV直埋01809受干-箱变环氧树脂234567电缆敷设开始6月20日结束6月20日天气情况晴气温14-27摄氏度与何物交叉、平行钢轨采用何种措施钢管交叉净距平行净距支架型号规格支架间距外观检查完好无损弯曲半径>20d并列根数电缆间距第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页砂层厚度100mm盖板形式2支架与电缆接地建方（监理）代表施工方代表共页第页直埋电缆敷设检验批质量验收记录单位工程名称**线泰来（局界）至汤池段第二线工程分部工程名称泰来站电力安装工程分项工程名称电缆敷设线路验收部位受干-箱变施工单位****哈尔滨电务工程公司项目负责人施工质量验收标准名称及编号《铁路电力工程施工质量验收标准》TB10420-2003施工质量验收标准的规定施工单位检查评定记录监理单位验收记录主控项目1电缆规格、型号、质量第12.2.1条符合设计要求2电缆埋设深度第12.2.2条0.8m3电缆的保护措施第12.2.3条过轨处采用钢管保护4电缆间、电缆与管道、建筑物间的最小净距离第12.2.4条符合规范要求5电缆敷设最小弯曲半径第12.2.5条〉20d6电缆穿过小河、小溪的敷设质量第12.2.6条一般项目1同沟敷设两条以上电缆的要求第12.2.7条2电缆接头位置与保护第12.2.8条3电缆的预留长度第12.2.9条19米4敷设后的电缆外观质量第12.2.10条表面无缺陷5电缆保护板防护质量第12.2.11条6电缆穿过小河、小溪的敷设质量第12.2.12条7电缆标桩埋设位置第12.2.13条合格8电缆标志牌装设位置及质量第12.2.14条合格第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页施工单位检查评定结果专职质量检查员2006年6月20日分项工程技术负责人2006年6月20日分项工程负责人2006年6月20日监理单位验收结论监理工程师年月日电缆敷设报验申请表工程名称：**线泰来（局界）至汤池段第二线工程编号：致：黑龙江**建设监理有限公司（监理单位）我单位已按合同、设计和有关技术标准要求，完成了新建贯通线高压电缆敷设工作并经自检合格，报请查验。附件：1、隐蔽工程检查记录2、电缆敷设施工记录3、检验批质量验收记录承包单位（章）项目经理日期2006年6月26日第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页审查意见：项目监理机构总/...
