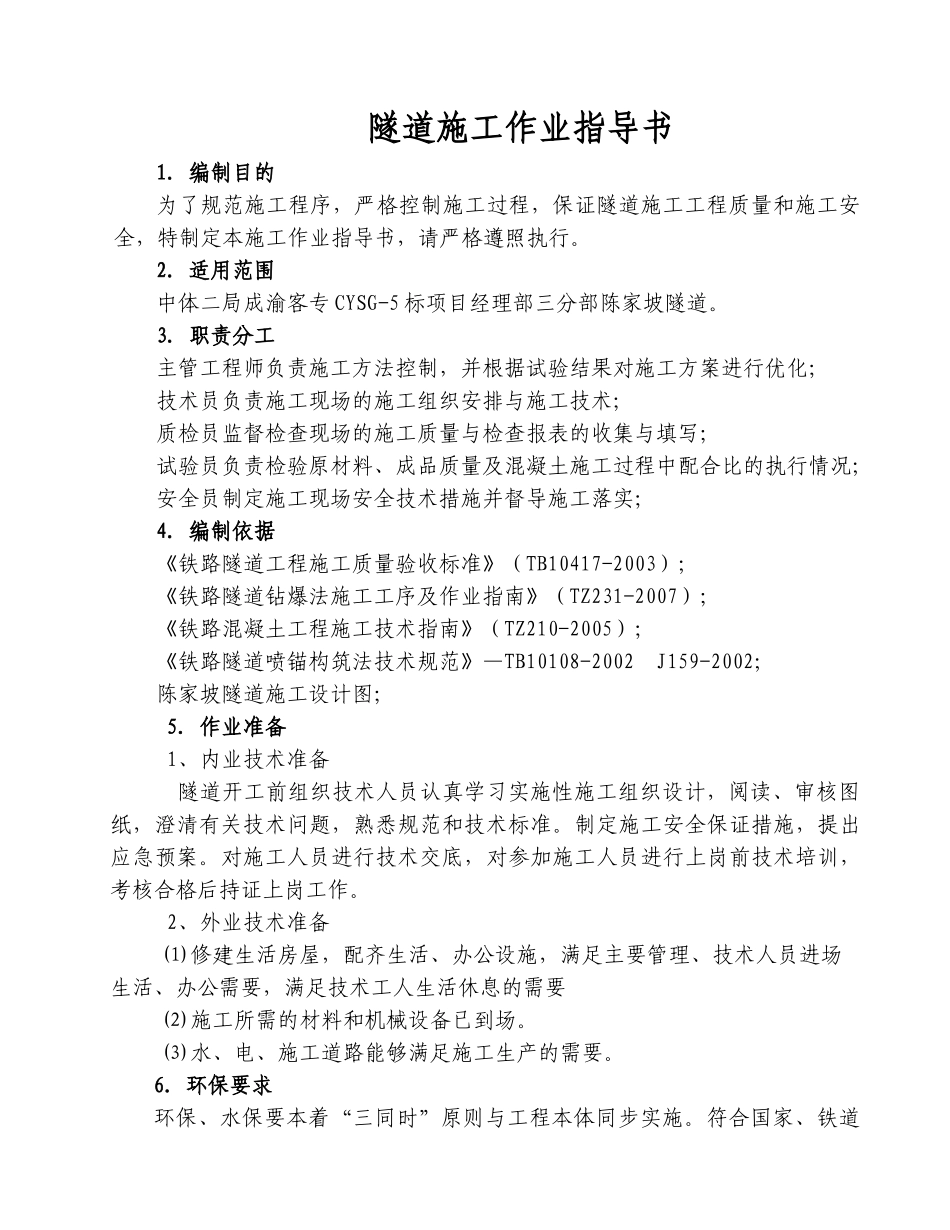

隧道施工作业指导书1.编制目的为了规范施工程序，严格控制施工过程，保证隧道施工工程质量和施工安全，特制定本施工作业指导书，请严格遵照执行。2.适用范围中体二局成渝客专CYSG-5标项目经理部三分部陈家坡隧道。3.职责分工主管工程师负责施工方法控制，并根据试验结果对施工方案进行优化；技术员负责施工现场的施工组织安排与施工技术；质检员监督检查现场的施工质量与检查报表的收集与填写；试验员负责检验原材料、成品质量及混凝土施工过程中配合比的执行情况；安全员制定施工现场安全技术措施并督导施工落实；4.编制依据《铁路隧道工程施工质量验收标准》（TB10417-2003）；《铁路隧道钻爆法施工工序及作业指南》（TZ231-2007）；《铁路混凝土工程施工技术指南》（TZ210-2005）；《铁路隧道喷锚构筑法技术规范》—TB10108-2002J159-2002；陈家坡隧道施工设计图；5.作业准备1、内业技术准备隧道开工前组织技术人员认真学习实施性施工组织设计，阅读、审核图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗工作。2、外业技术准备⑴修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要，满足技术工人生活休息的需要⑵施工所需的材料和机械设备已到场。⑶水、电、施工道路能够满足施工生产的需要。6.环保要求环保、水保要本着“三同时”原则与工程本体同步实施。符合国家、铁道部及地方政府的有关环保、水保的标准，在施工过程中严格按照国家有关部委批复的环保、水保方案实施，自觉接受并积极配合国家及地方环保、水保行政主管部门的监督检查。确保工程所处的环境不受污染和通过国家验收。1、开工施工前，必须进行环境因素识别，确定重要环境因素，制定相应的管理方案；2、临时工程及场地布置应采取措施保护自然环境；3、施工场地布置时，在水源保护地区内不得弃土、破坏植被等，不得设置搅拌站、洗车台、充电房等，并不得堆放任何含有害物质的材料或废弃物；4、施工废水、生活污水不得随意排放，并在生活区、生产区及洞门口设置污水处理池，生活污水或生产及洞内废水必须经过污水处理池处理后排放到指定地点。5、施工营地和施工现场的生活垃圾，设置临时堆放场集中堆放，定期运至环保部门指定场所。6、隧道开挖后的岩石，在弃渣中挑选块石用于弃渣场的挡墙挡护工程的砌料，在隧道洞口附近设置级配碎石拌和站，利用隧道弃方做为圬工用料及路基填料。隧道弃渣场坡面应按设计进行复垦或绿化，渣顶整平满足施工图要求，坡脚进行防护、防止水土流失；陈家坡隧道工程洞口工程施工作业指导书1．适用范围适用于陈家坡隧道洞口施工。2．技术要求洞口工程施工工艺是一项综合性施工工艺，土方开挖可参照路堑开挖施工工艺，洞身施工可参照隧道施工工艺。2.1根据洞口地形、地质条件正确拟定进洞方案，尽量维持原始地形、地貌，保护生态环境，减少刷坡工程量，减少地质扰动，减少施工用地。2.2结合洞口相邻工程及场地布置通盘考虑，妥善安排，及早完成。2.3指导书中未详细说明处参见相关施工技术指南及验标规范。3．施工程序与工艺流程3.1施工程序施工准备→测量放线→截水天沟的施做→边仰坡开挖→边仰坡支护→洞门超前支护→洞身开挖→施做洞门及端翼墙3.2工艺流程见图3-2-1洞口施工工艺流程图4．施工要求4.1施工准备4.1.1确定渣场位置和范围；汽车运输道路的引入和其他运输设施的布置。4.1.2施工用风、用水、用电设施布置。4.1.3施工前人员、设备应组织到位。风、水、电应能满足工程施工的需要。技术人员熟悉图纸，制定施工方案指导具体施工人员进行施工。4.1.4清除洞门口范围内边坡、仰坡以上可能滑塌的表土、危石，不留后患。施工准备测量放样修筑洞顶截水沟边仰坡开挖边仰坡支护需要采取进洞安全措施大管棚施工小导管施工洞身开挖施做洞门及端翼墙否是图3-2-1洞口施工工艺流程图4.2施工工艺4.2.1测量放样根据复测导线及高程成果，结合现场地形实际情况，放出洞顶截水沟及边仰坡开挖线。4.2.2截水天沟的施作洞顶截水沟位置结合现场实际情况布设...
