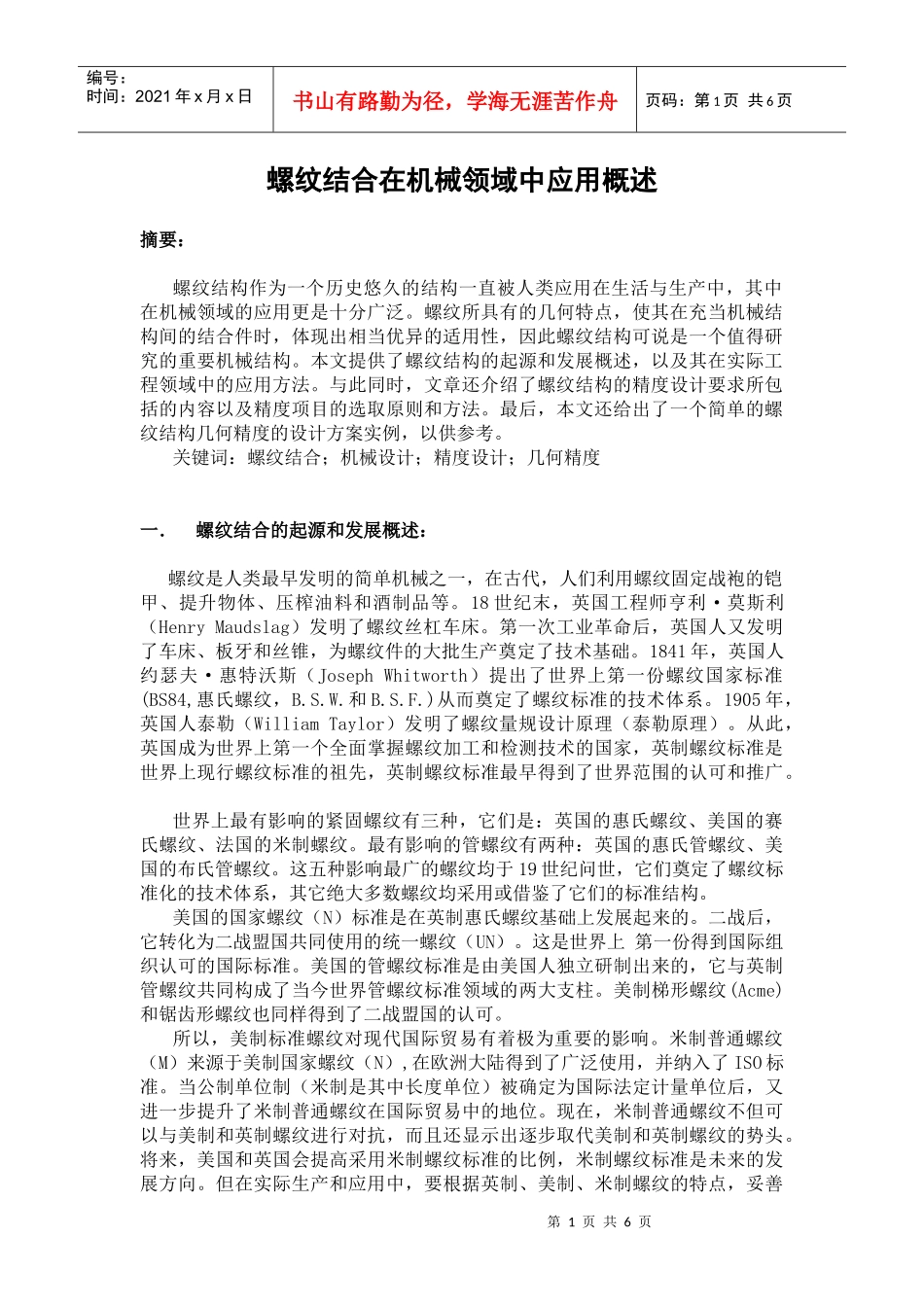

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页螺纹结合在机械领域中应用概述摘要:螺纹结构作为一个历史悠久的结构一直被人类应用在生活与生产中,其中在机械领域的应用更是十分广泛。螺纹所具有的几何特点,使其在充当机械结构间的结合件时,体现出相当优异的适用性,因此螺纹结构可说是一个值得研究的重要机械结构。本文提供了螺纹结构的起源和发展概述,以及其在实际工程领域中的应用方法。与此同时,文章还介绍了螺纹结构的精度设计要求所包括的内容以及精度项目的选取原则和方法。最后,本文还给出了一个简单的螺纹结构几何精度的设计方案实例,以供参考。关键词:螺纹结合;机械设计;精度设计;几何精度一.螺纹结合的起源和发展概述:螺纹是人类最早发明的简单机械之一,在古代,人们利用螺纹固定战袍的铠甲、提升物体、压榨油料和酒制品等。18世纪末,英国工程师亨利·莫斯利(HenryMaudslag)发明了螺纹丝杠车床。第一次工业革命后,英国人又发明了车床、板牙和丝锥,为螺纹件的大批生产奠定了技术基础。1841年,英国人约瑟夫·惠特沃斯(JosephWhitworth)提出了世界上第一份螺纹国家标准(BS84,惠氏螺纹,B.S.W.和B.S.F.)从而奠定了螺纹标准的技术体系。1905年,英国人泰勒(WilliamTaylor)发明了螺纹量规设计原理(泰勒原理)。从此,英国成为世界上第一个全面掌握螺纹加工和检测技术的国家,英制螺纹标准是世界上现行螺纹标准的祖先,英制螺纹标准最早得到了世界范围的认可和推广。世界上最有影响的紧固螺纹有三种,它们是:英国的惠氏螺纹、美国的赛氏螺纹、法国的米制螺纹。最有影响的管螺纹有两种:英国的惠氏管螺纹、美国的布氏管螺纹。这五种影响最广的螺纹均于19世纪问世,它们奠定了螺纹标准化的技术体系,其它绝大多数螺纹均采用或借鉴了它们的标准结构。美国的国家螺纹(N)标准是在英制惠氏螺纹基础上发展起来的。二战后,它转化为二战盟国共同使用的统一螺纹(UN)。这是世界上第一份得到国际组织认可的国际标准。美国的管螺纹标准是由美国人独立研制出来的,它与英制管螺纹共同构成了当今世界管螺纹标准领域的两大支柱。美制梯形螺纹(Acme)和锯齿形螺纹也同样得到了二战盟国的认可。所以,美制标准螺纹对现代国际贸易有着极为重要的影响。米制普通螺纹(M)来源于美制国家螺纹(N),在欧洲大陆得到了广泛使用,并纳入了ISO标准。当公制单位制(米制是其中长度单位)被确定为国际法定计量单位后,又进一步提升了米制普通螺纹在国际贸易中的地位。现在,米制普通螺纹不但可以与美制和英制螺纹进行对抗,而且还显示出逐步取代美制和英制螺纹的势头。将来,美国和英国会提高采用米制螺纹标准的比例,米制螺纹标准是未来的发展方向。但在实际生产和应用中,要根据英制、美制、米制螺纹的特点,妥善第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页处理三种螺纹的使用问题。任何偏激行为都是不正确和不可取的。二.螺纹结合在实际工程中的应用方法螺纹连接来源于楔形连接,它是由相互结合的内、外螺纹组成。内、外螺纹通过相互旋合及牙侧面的接触作用,实现零件间的联接、紧固及相对位移等功能。螺纹由于其具有合适的压力角,使得连接件在螺纹面上产生的自锁效果达到紧固连接。见下图:当要分离连接件时,通过逆向旋转既可以产生轴向位移,从而分离连接件。因此螺纹具有结构简单、连接可靠、装拆方便等优点。螺纹加工方法主要有切削加工和滚压加工两类。切削一般指用成形刀具或磨具在工件上加工螺纹的方法,主要有车削、铣削、攻丝、套丝、磨削、研磨和旋风切削等。滚压是用成形滚压模具使工件产生塑性变形以获得螺纹的加工方法。1.螺纹切削一般指用成形刀具或磨具在工件上加工螺纹的方法,主要有车削、铣削、攻丝、套丝、磨削、研磨和旋风切削等。车削、铣削和磨削螺纹时,工件每转一第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页转,机床的传动链保证车刀、铣刀或砂轮沿工件轴向准确而均匀地移动一个导程。在攻丝或套丝...
