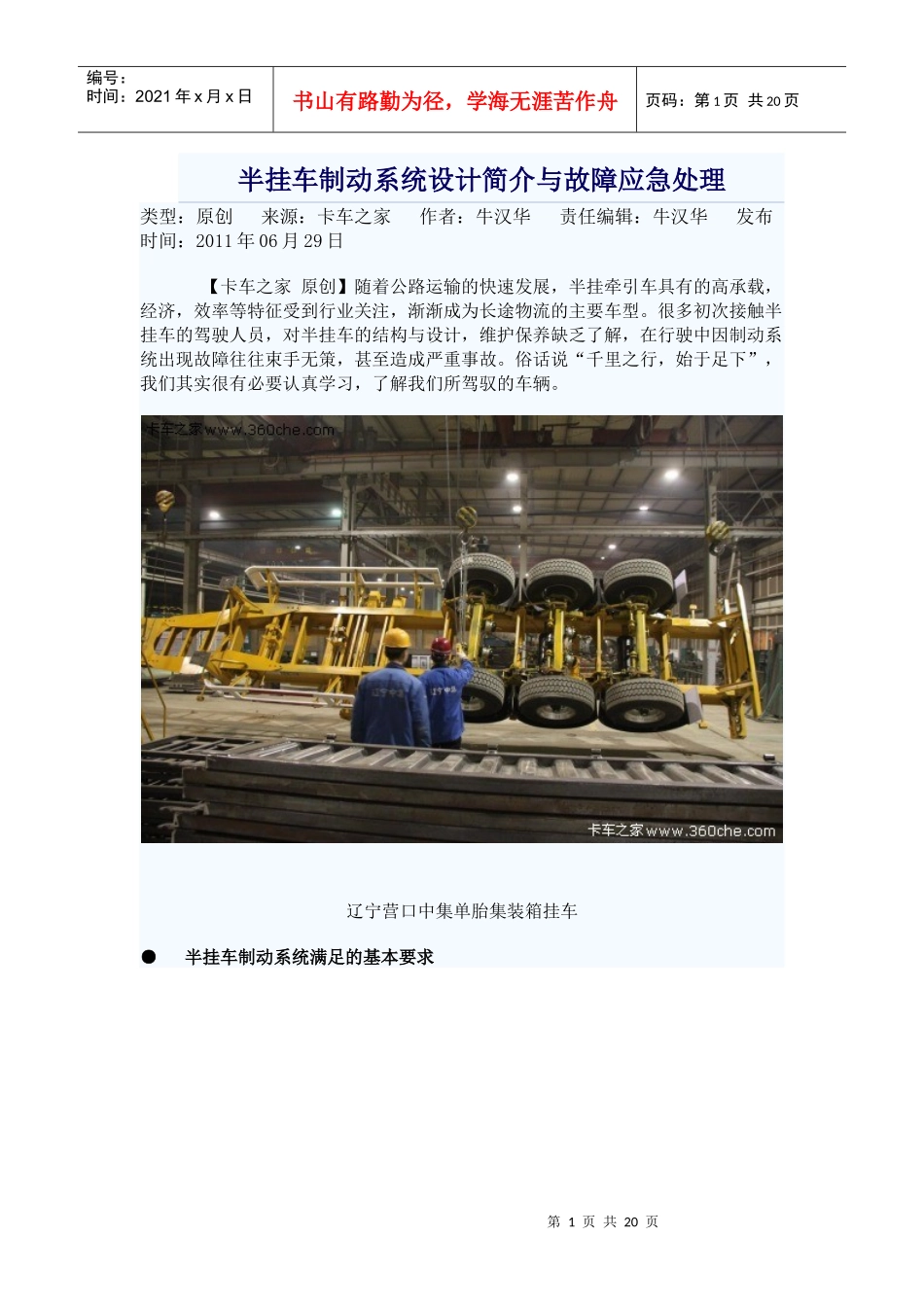

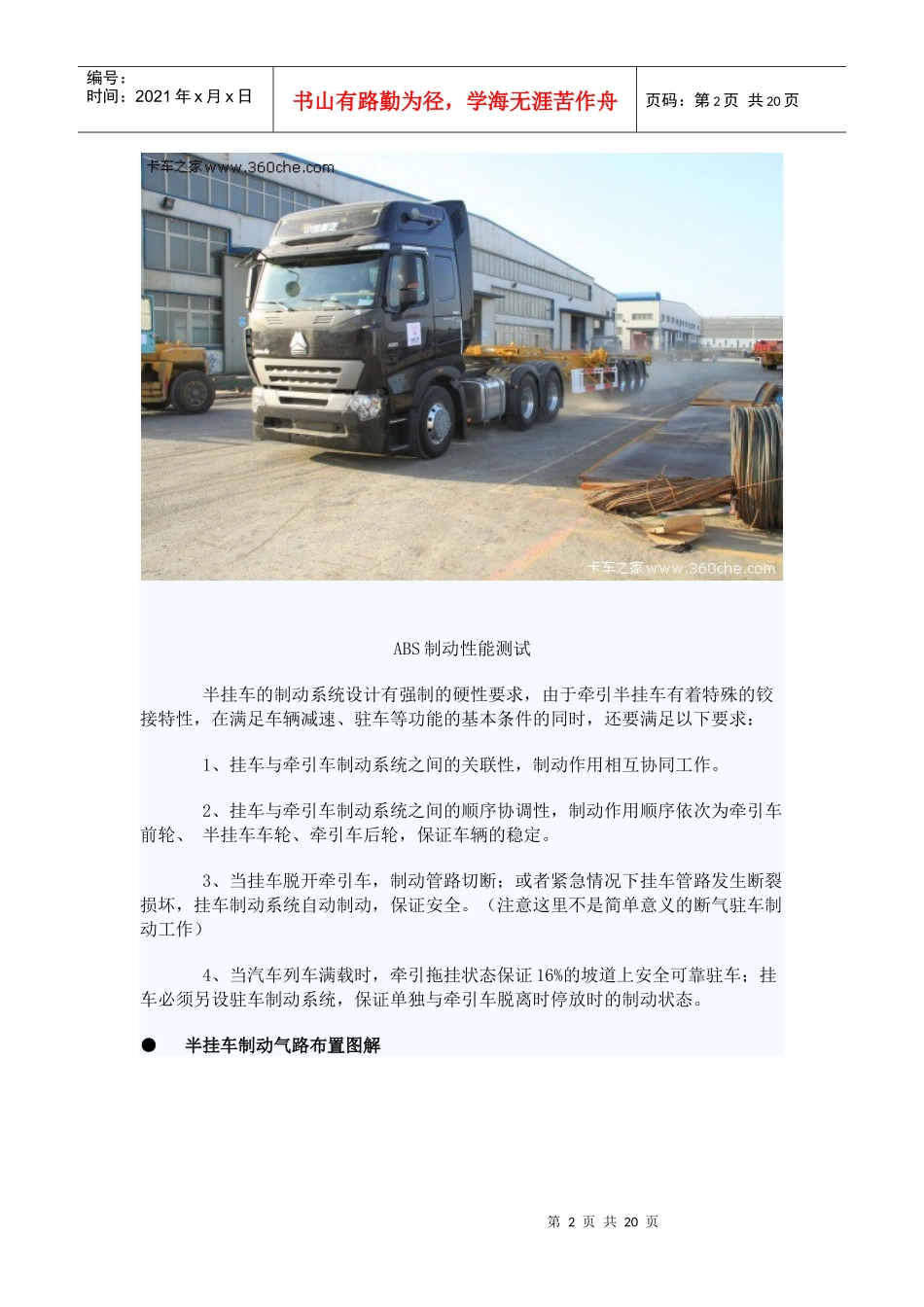

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页半挂车制动系统设计简介与故障应急处理类型：原创来源：卡车之家作者：牛汉华责任编辑：牛汉华发布时间：2011年06月29日【卡车之家原创】随着公路运输的快速发展，半挂牵引车具有的高承载，经济，效率等特征受到行业关注，渐渐成为长途物流的主要车型。很多初次接触半挂车的驾驶人员，对半挂车的结构与设计，维护保养缺乏了解，在行驶中因制动系统出现故障往往束手无策，甚至造成严重事故。俗话说“千里之行，始于足下”，我们其实很有必要认真学习，了解我们所驾驭的车辆。辽宁营口中集单胎集装箱挂车●半挂车制动系统满足的基本要求第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页ABS制动性能测试半挂车的制动系统设计有强制的硬性要求，由于牵引半挂车有着特殊的铰接特性，在满足车辆减速、驻车等功能的基本条件的同时，还要满足以下要求：1、挂车与牵引车制动系统之间的关联性，制动作用相互协同工作。2、挂车与牵引车制动系统之间的顺序协调性，制动作用顺序依次为牵引车前轮、半挂车车轮、牵引车后轮，保证车辆的稳定。3、当挂车脱开牵引车，制动管路切断；或者紧急情况下挂车管路发生断裂损坏，挂车制动系统自动制动，保证安全。（注意这里不是简单意义的断气驻车制动工作）4、当汽车列车满载时，牵引拖挂状态保证16%的坡道上安全可靠驻车；挂车必须另设驻车制动系统，保证单独与牵引车脱离时停放时的制动状态。●半挂车制动气路布置图解第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页目前国内生产的半挂车采用双管路设计，图中①为控制管路，②为控制管路，通过③控制气接头连接到牵引车，这里对应车辆实际常见的供气管路为红色螺旋管，控制管路一般为黄色或者蓝色螺旋管。1、供气管路牵引车通过②供气管路，经过⑤紧急继动阀向⑥储气筒供气，同时通过⑧手动阀向驻车制动分泵（制动分泵驻车气室部分）供气。当储气筒超过4bar之后，驻车制动解除。2、控制管路当踩下刹车踏板时，①控制管路内过气，顶开⑤紧急继动阀，这时⑥储气筒开始向各个轴的④制动分泵供气，车辆开始刹车，进入制动状态。●紧急继动阀的重要作用第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页紧急继动阀紧急继动阀是整个挂车制动系统的核心部件，它同时兼容继动阀、分配阀、单向阀、快放阀多种功能，配置紧急继动阀的挂车，大大缩短挂车制动滞后时间。其实紧急制动阀的功能不止这些，它有三大功能：1、正常刹车中的工作制动状态第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页紧急继动阀工作制动示意图这是我们感受最直接的功能，踩下制动踏板时，控制管路①送气，紧急继动阀⑤控制⑥储气筒给④制动分泵供气产生制动力；当松开制动踏板，紧急继动阀快速释放各分泵压缩空气，迅速解除制动状态。2、充气过程中的反馈制动状态第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页挂车停放时间长，刹车系统没有气压时，挂车驻车制动系统（断气刹）起作用。当牵引车通过②供气管路向挂车⑥储气筒充气时，紧急继动阀这时处于安全制动状态。安全状态下⑤紧急继动阀先将压缩空气送入各④制动分泵，当挂车⑥储气筒气压上升至4.5bar之后，安全状态解除。这一功能简称反馈制动功能，制动分泵在充气状态下产生制动力，是一项安全保护功能。3、紧急断气故障时的自动制动状态第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页当②供气管路意外损坏时，挂车⑥储气筒中的压缩空气，通过⑤紧急继动阀进入④制动分泵，自动执行制动措施，保证车辆紧急情况下的安全。当牵引车停车，需要断开挂车②供气管路时，也可以看到挂车制动分泵工作，是同一原理。●ABS防抱死系统需装配半挂车制动系统分为牵引车、挂车两部分。传统的制动系统...
