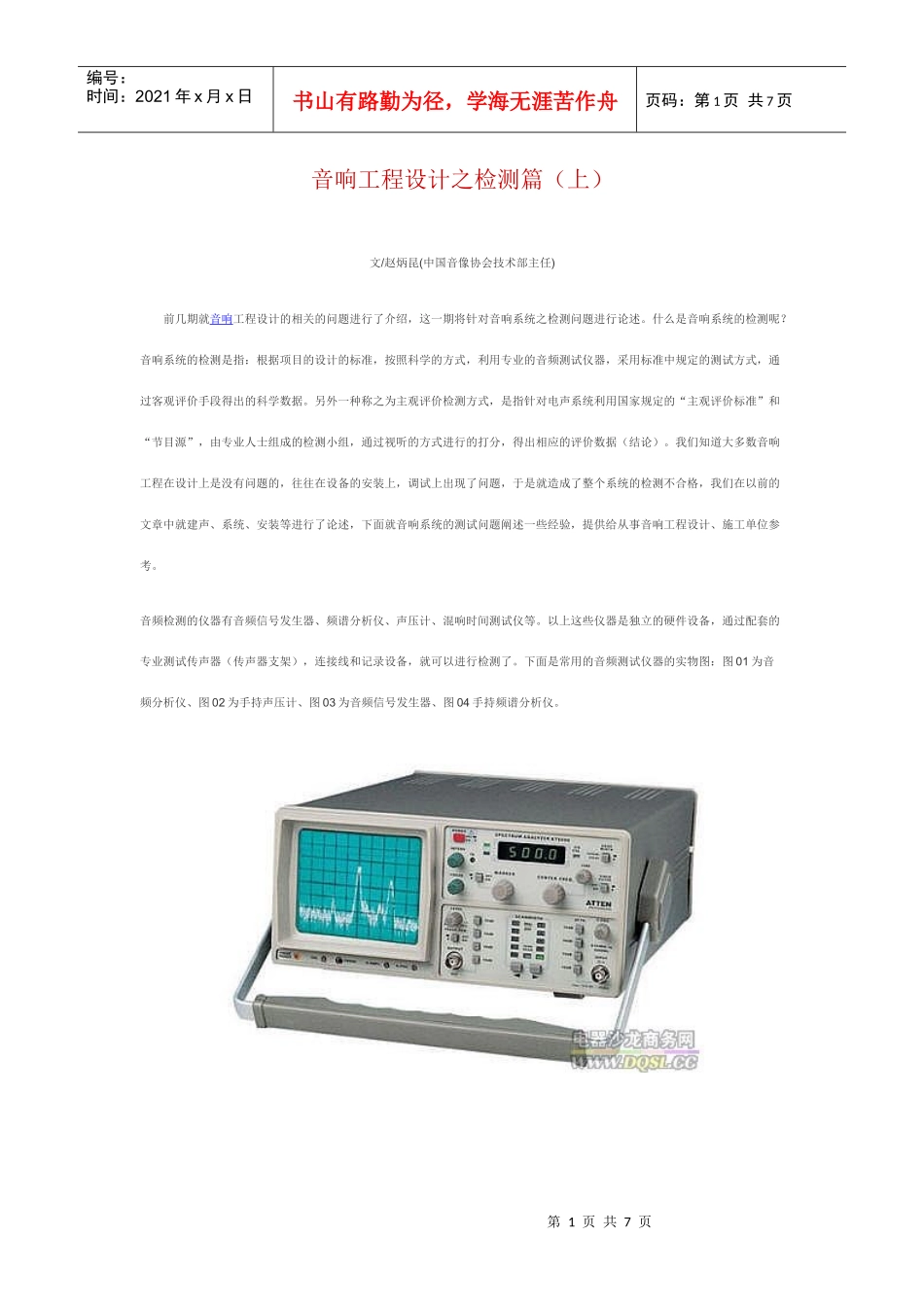

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页音响工程设计之检测篇（上）文/赵炳昆(中国音像协会技术部主任)前几期就音响工程设计的相关的问题进行了介绍，这一期将针对音响系统之检测问题进行论述。什么是音响系统的检测呢？音响系统的检测是指：根据项目的设计的标准，按照科学的方式，利用专业的音频测试仪器，采用标准中规定的测试方式，通过客观评价手段得出的科学数据。另外一种称之为主观评价检测方式，是指针对电声系统利用国家规定的“主观评价标准”和“节目源”，由专业人士组成的检测小组，通过视听的方式进行的打分，得出相应的评价数据（结论）。我们知道大多数音响工程在设计上是没有问题的，往往在设备的安装上，调试上出现了问题，于是就造成了整个系统的检测不合格，我们在以前的文章中就建声、系统、安装等进行了论述，下面就音响系统的测试问题阐述一些经验，提供给从事音响工程设计、施工单位参考。音频检测的仪器有音频信号发生器、频谱分析仪、声压计、混响时间测试仪等。以上这些仪器是独立的硬件设备，通过配套的专业测试传声器（传声器支架），连接线和记录设备，就可以进行检测了。下面是常用的音频测试仪器的实物图：图01为音频分析仪、图02为手持声压计、图03为音频信号发生器、图04手持频谱分析仪。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页音响系统的测量要依据国家标准和行业标准，常用的标准有：声系统设备互联的优选配接值GB/T14197-93客观评价厅堂语言可懂度GB/T14476-93调音台通用技术条例GB/T15640-95电动扬声器技术条例GB/T9397-96声功率放大器技术条例SI/T107093电声产品声音质量主观评价用节目源编辑制作规范GB/T10240-1988测试电容传声器技术条件GB3661声级计电、声性能及测量方法GB3785电影院观众厅建筑声学的技术要求GB/T13156-1991第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页剧场、电影院和多用途礼堂声学设计规范GB/T50356-2005厅堂扩声系统声学特性指标GYJ-25厅堂扩声特性测量方法BG/T4959-1995测试传声器电声性能的测量方法GB3662-83传声器测量方法GB9401高保真扬声器系统最低性能要求及测量方法GB/T7313-1987声频功率放大器通用技术条件SJ/T10406-93音频组合设备通用技术条件GB/T14277-93歌舞厅扩声系统的声学特性指标与测量方法WH0301-93剧场建筑设计规范JGJ57-2000体育馆声学设计及测量规程JGJ/T131-2000厅堂扩声系统设计规范GB50371-2006等。以上这些标准是音响工程设计、施工、验收时都是要把他们作为依据，特别是在工程的验收时以上标准将起到重要的作用。音响工程施工完成后在交接之前应该由专业的声频检测机构或组织进行测量，这些单位都会依据相关的国家标准采用科学的手段利用专业的测试仪器和设备对项目进行测试，这项工作是检验工程质量的科学依据，也是评价音响系统技术指标的参考资料。在很多的音响系统测试中，虽然系统采用了世界知名品牌，但是由于施工中出现了问题，或者是在设计上存在着设计缺陷等问题，检测结果往往是不合格的。这就说明检测的数据是能够反映出系统指标是否达到设计标准，也是验收音响工程的重要参考依据，检测合格的系统，甲方就可以根据检测报告做出验收合格的结论，有些工程由于检测结果不合格，所以就出现了甲方不予验收合格该项目的现实，造成尾款不能及时的结算。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页音响系统的测量是音响工程设计施工单位必须要了解的一种测试手段，在施工中使用一些仪器对项目进行实时的测试，有助于早期发现问题，并且可以及时的进行修正。对音响设备的测量往往是由厂家进行的，正规的音响设备生产厂商的产品，都是经过严格的检测，在产品说明书中或者在专门的产品技术说明中都有详细的技术指标，根据这些数据我们就可以了解到他们的指标是否达到系统的要求，音...
